七、 心得及体会

说明：实验报告格式可以采取“实验名称、实验目的、实验内容/原理、实验仪器/环境、实验步骤、实验过程及实验数据记录、实验数据处理与分析、实验心得与体会”的格式，写好后双面打印依中缝线按页对折装订。
怀化学院数学实验中心

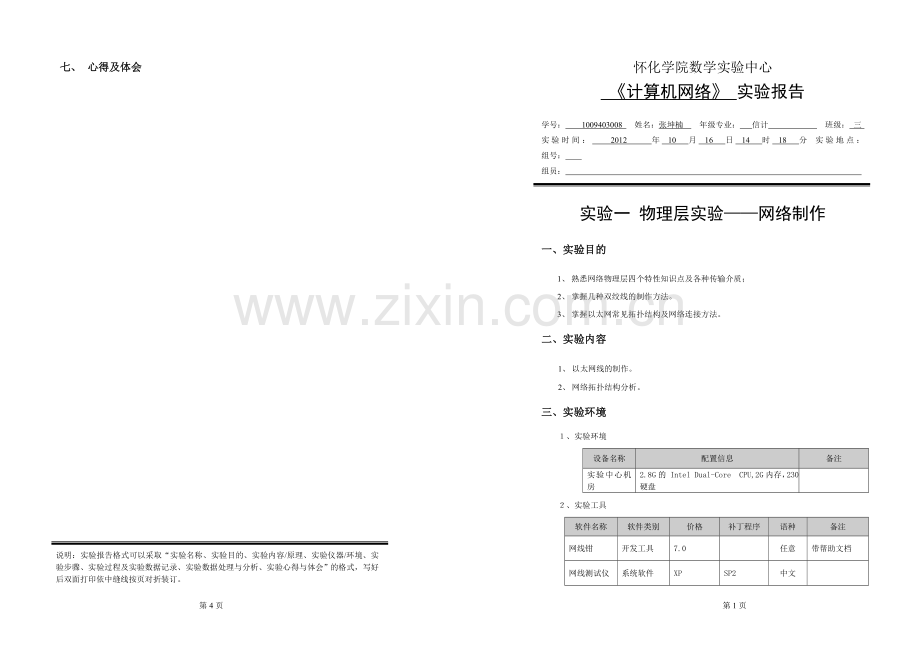

《计算机网络》 实验报告

学号： 1009403008 姓名：张坤楠 年级专业： 信计 班级： 三
实验时间： 2012 年 10 月 16 日 14 时 18 分 实验地点： 组号：
组员：

实验一 物理层实验——网络制作
一、实验目的
1、 熟悉网络物理层四个特性知识点及各种传输介质；
2、 掌握几种双绞线的制作方法。
3、 掌握以太网常见拓扑结构及网络连接方法。
二、实验内容
1、 以太网线的制作。
2、 网络拓扑结构分析。
三、实验环境
１、实验环境
设备名称
配置信息
备注
实验中心机房
2.8G的 Intel Dual-Core CPU,2G内存，230G硬盘

２、实验工具
软件名称
软件类别
价格
补丁程序
语种
备注
网线钳
开发工具
7.0

任意
带帮助文档
网线测试仪
系统软件
XP
SP2
中文

第1页
第4页

四、预备知识
1、传输介质
①、分类
有线（双绞、同轴、光纤）和无线（电磁波、微波、卫星、红外线、激光）。
②、100Base-T连接标准
100Base-T要求采用5类或超5类双绞线，RJ-45接头（俗称水晶头），网线据应用需要有直连线和交叉线两种，直连线用于异类设备间或同类设备不同类接口的连接，交叉线用于同类设备间相同接口的连接，网线制作时的排列标准有T568A和T568B两种，直连线和交叉线的制作标准如下图，T568B可记为“橙绿蓝棕，蓝绿对换”。
2、网络设备
常见100Base-T的连接设备有集线器（一层）、交换机（二层）、路由器（三层）。互交换机的连接方式有级连、堆叠。
五、实验步骤
1、网线的制作
①、截取
测量需要连接两节点的距离，从网线箱截取符合要求长度网线。
②、剥线
将双绞线外层包裹层剥除。
③、剪齐
左手水平握住裸露出的8根彩色铜线，右手将其按要求排列（排列方式参考预备知识），捋直并用网线钳剪齐。
④、压线
将剪齐并按要求排列好的双绞线对准水晶头中的8个小槽插入，确保每个槽一根线，且
2、网络拓朴结构的分析
①、观察实验中心机房网络铺设的情况
②、了解机房交换机的连接方式。
了解交换机级连的方法及级连线的制作。
六、实验结果及分析
1、双绞线制作结果及分析。

2、实验中心网络拓朴结构及分析

第3页
