LDP100系列微机综合保护测控装置

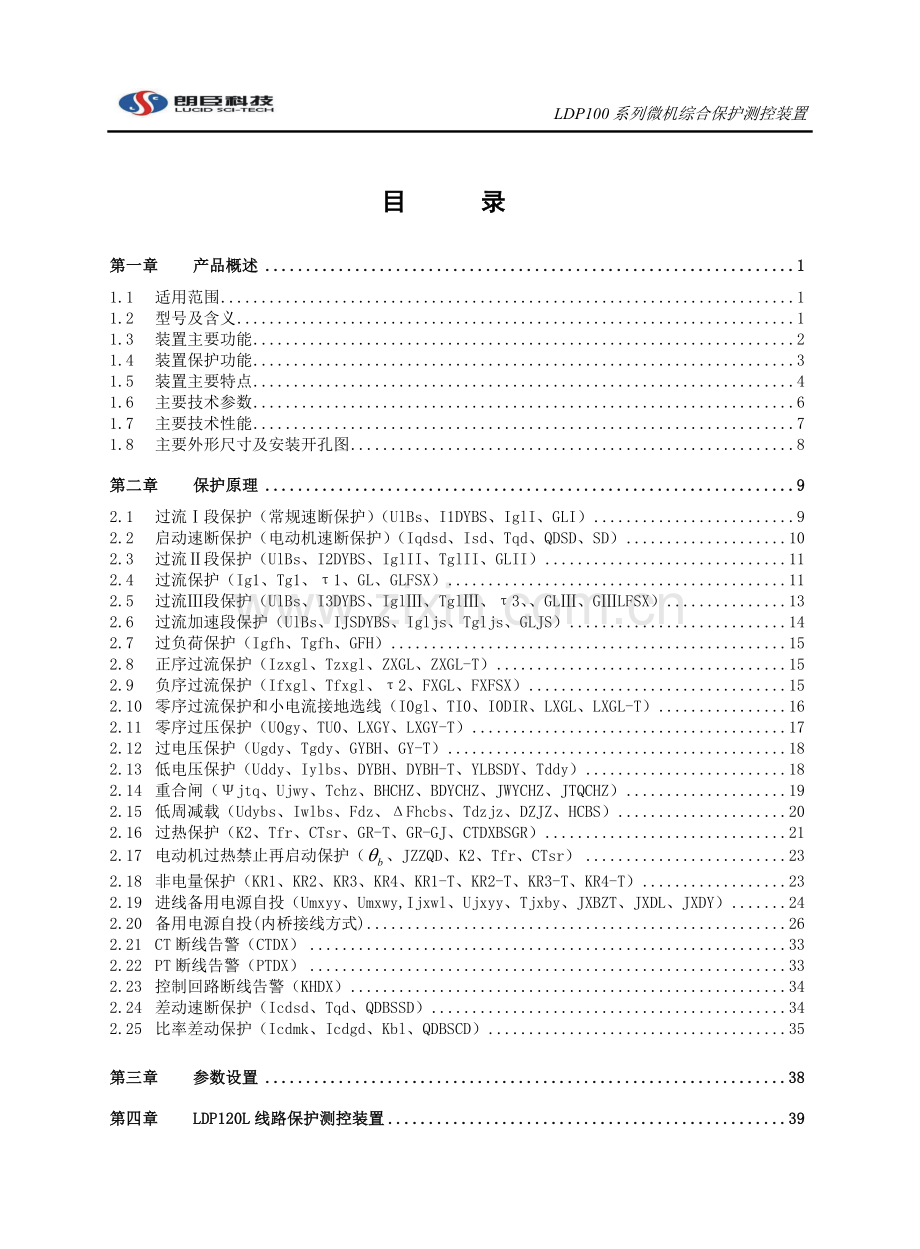

目 录

第一章 产品概述 1
1.1 适用范围 1
1.2 型号及含义 1
1.3 装置主要功能 2
1.4 装置保护功能 3
1.5 装置主要特点 4
1.6 主要技术参数 6
1.7 主要技术性能 7
1.8 主要外形尺寸及安装开孔图 8
第二章 保护原理 9
2.1 过流Ⅰ段保护（常规速断保护）（UlBs、I1DYBS、IglI、GLI） 9
2.2 启动速断保护（电动机速断保护）（Iqdsd、Isd、Tqd、QDSD、SD） 10
2.3 过流Ⅱ段保护（UlBs、I2DYBS、IglII、TglII、GLII） 11
2.4 过流保护（Ig1、Tg1、τ1、GL、GLFSX） 11
2.5 过流Ⅲ段保护（UlBs、I3DYBS、IglⅢ、TglⅢ、τ3、、GLⅢ、GⅢLFSX） 13
2.6 过流加速段保护（UlBs、IJSDYBS、Igljs、Tgljs、GLJS） 14
2.7 过负荷保护（Igfh、Tgfh、GFH） 15
2.8 正序过流保护（Izxgl、Tzxgl、ZXGL、ZXGL-T） 15
2.9 负序过流保护（Ifxgl、Tfxgl、τ2、FXGL、FXFSX） 15
2.10 零序过流保护和小电流接地选线（I0gl、TI0、I0DIR、LXGL、LXGL-T） 16
2.11 零序过压保护（U0gy、TU0、LXGY、LXGY-T） 17
2.12 过电压保护（Ugdy、Tgdy、GYBH、GY-T） 18
2.13 低电压保护（Uddy、Iylbs、DYBH、DYBH-T、YLBSDY、Tddy） 18
2.14 重合闸（Ψjtq、Ujwy、Tchz、BHCHZ、BDYCHZ、JWYCHZ、JTQCHZ） 19
2.15 低周减载（Udybs、Iwlbs、Fdz、ΔFhcbs、Tdzjz、DZJZ、HCBS） 20
2.16 过热保护（K2、Tfr、CTsr、GR-T、GR-GJ、CTDXBSGR） 21
2.17 电动机过热禁止再启动保护（、JZZQD、K2、Tfr、CTsr） 23
2.18 非电量保护（KR1、KR2、KR3、KR4、KR1-T、KR2-T、KR3-T、KR4-T） 23
2.19 进线备用电源自投（Umxyy、Umxwy,Ijxwl、Ujxyy、Tjxby、JXBZT、JXDL、JXDY） 24
2.20 备用电源自投(内桥接线方式) 26
2.21 CT断线告警（CTDX） 33
2.22 PT断线告警（PTDX） 33
2.23 控制回路断线告警（KHDX） 34
2.24 差动速断保护（Icdsd、Tqd、QDBSSD） 34
2.25 比率差动保护（Icdmk、Icdgd、Kbl、QDBSCD） 35

第三章 参数设置 38
第四章 LDP120L线路保护测控装置 39

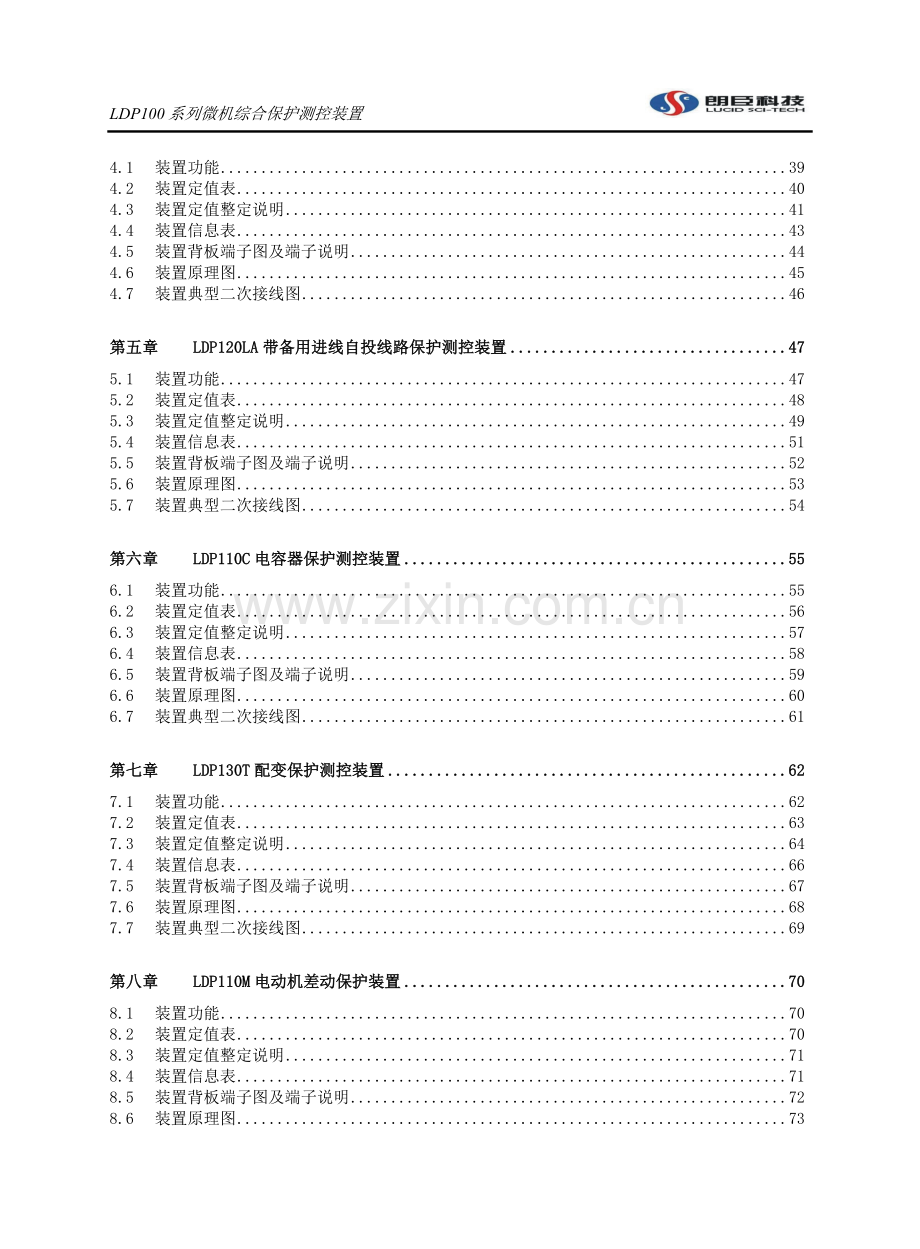

4.1 装置功能 39
4.2 装置定值表 40
4.3 装置定值整定说明 41
4.4 装置信息表 43
4.5 装置背板端子图及端子说明 44
4.6 装置原理图 45
4.7 装置典型二次接线图 46

第五章 LDP120LA带备用进线自投线路保护测控装置 47
5.1 装置功能 47
5.2 装置定值表 48
5.3 装置定值整定说明 49
5.4 装置信息表 51
5.5 装置背板端子图及端子说明 52
5.6 装置原理图 53
5.7 装置典型二次接线图 54

第六章 LDP110C电容器保护测控装置 55
6.1 装置功能 55
6.2 装置定值表 56
6.3 装置定值整定说明 57
6.4 装置信息表 58
6.5 装置背板端子图及端子说明 59
6.6 装置原理图 60
6.7 装置典型二次接线图 61

第七章 LDP130T配变保护测控装置 62
7.1 装置功能 62
7.2 装置定值表 63
7.3 装置定值整定说明 64
7.4 装置信息表 66
7.5 装置背板端子图及端子说明 67
7.6 装置原理图 68
7.7 装置典型二次接线图 69

第八章 LDP110M电动机差动保护装置 70
8.1 装置功能 70
8.2 装置定值表 70
8.3 装置定值整定说明 71
8.4 装置信息表 71
8.5 装置背板端子图及端子说明 72
8.6 装置原理图 73
8.7 装置典型二次接线图 74

第九章 LDP120M电动机综合保护测控装置 75
9.1 装置功能 75
9.2 装置定值表 76
9.3 装置定值整定说明 78
9.4 装置信息表 79
9.5 装置背板端子图及端子说明 81
9.6 装置原理图 82
9.7 装置典型二次接线图 83

第十章 LDP120PT、LDP120PTA（B）电压综合保护测控装置 84
10.1 装置功能 84
10.2 装置定值表 84
10.3 装置定值整定说明 85
10.4 装置信息表 85
10.5 装置背板端子图及端子说明 86
10.5.1 LDP120PT电压综合保护测控装置背板端子图及端子说明 86
10.5.2 LDP120PTA、LDP120PTB电压综合保护测控装置背板端子图及端子说明 87
10.6 装置原理图 88
10.7 装置典型二次接线图 89
10.7.1 LDP120PT电压综合保护测控装置典型二次接线图 89
10.7.2 LDP120PTA、LDP120PTB电压综合保护测控装置典型二次接线图 90

第十一章 LDP110PS备自投保护装置 91
11.1 装置功能 91
11.2 装置定值表 91
11.3 装置定值整定说明 92
11.4 装置信息表 93
11.5 装置背板端子图及端子说明 94
11.6 装置原理图 95
11.7 装置典型二次接线图 96

第十二章 LDP140T单元测控装置 97
12.1 装置功能 97
12.2 装置信息表 97
12.3 装置背板端子图及端子说明 98
12.4 装置原理图 99
12.5 装置典型二次接线图 100

第十三章 LDP 100系列微机综合保护测控装置使用说明 101
13.1 装置面板说明 101
13.2 菜单结 102
13.3 菜单说明 103
13.4 画面介绍 105
13.5 模件说明 106
13.6 操作模件原理图 108
13.7 保护试验注意事项 110

第十四章 订货须知 115
14.1 装置全型号及含义 115
14.2 订货须知 115

LDP100系列微机综合保护测控装置

第一章 产品概述
1.1 适用范围
LDP100系列微机综合保护测控装置是福州朗臣电气科技有限公司为适应电力系统发展需要而自行研发和生产的一种专用于额定电压35kV及以下电压等级电力系统中的新型数字式保护测控装置。产品在结合当前国内外微机保护和综合自动化最新技术的基础上，应用了多项最新的计算机软硬件、自动化、网络、通信等技术，具有结构紧凑、抗静电及抗干扰能力强、运行稳定可靠、维护调试方便、性价比高等特点。产品既可集中组屏运行，也可按功能就地安装在开关柜上。

1.2 型号及含义
L D P 1 □ □ □
1 2 3 4 5
型号中：
1）代表企业代号；
2）代表产品种类（数字式，保护）；
3）代表产品系列号；
4）代表产品类型代号，见表1.2中第二列所述；
5）代表保护对象代号，见表1.2中第三列所述。
表1.2 LDP100系列微机综合保护测控装置产品型号及含义
序号
类型代号
保护对象代号
保护对象名称
装置型号
装置名称
1
10
C
电容器
LDP110C
电容器保护测控装置
2
10
M
电动机
LDP110M
电动机差动保护装置
3
10
PS
备自投
LDP110PS
备自投保护装置
4
20
L
线路
LDP120L
线路保护测控装置
5
20
LA
线路
（带备用进线自投）
LDP120LA
带备用进线自投线路保护测控装置
6
20
M
电动机
LDP120M
电动机综合保护测控装置
7
20
PT
母线及PT
LDP120PT
电压综合保护测控装置
（不带并列板）
8
20
PTA
母线及PT
LDP120PTA
电压综合保护测控装置
（带并列板，工作电源直流）
9
20
PTB
母线及PT
LDP120PTB
电压综合保护测控装置
（带并列板，工作电源交流）
10
30
T
变压器
LDP130T
配变保护测控装置
11
40
T
站用变、线路
LDP140T
单元测控装置

1.3 装置主要功能
LDP100系列微机综合保护测控装置主要功能见表1.3中所述。
表1.3 LDP100系列微机综合保护测控装置主要功能
型号
功能
LDP110C
LDP110M
LDP110PS
LDP120L
LDP120LA
交流量
电压PT
Uab，Ucb，U0

Ua1,Ub1,Uc1,
Ua2,Ub2,Uc2，
UL1,UL2
Uab，Ucb，U0
Uab，Ucb，Ux
测量CT
mIa，mIc

mIa，mIc
mIa，mIc
保护CT
Ia，Ib，Ic，I0
Ia1，Ib1，Ic1，
Ia2，Ib2，Ic2
IL1，IL2
Ia，Ib，Ic，I0
Ia，Ib，Ic，I0
保护功能
√
√
√
√
√
10路遥测
[注1]
√

√
√
遥信输入
11个
9个
16个
11个
11个
P、Q计算方式
二表法

二表法
二表法
保护CT接线方式选择
√

√
√
电度计算
√

√
√
遥控1路
√

√
√
开出接点
6对
6对
12对
6对
6对
动作、预告
信号
√
√
√
√
√
跳位、合位
信号
√

√
√
√
选配RS485
通讯接口
√
√
√
√
√
选配CAN
通讯接口
√
√
√
√
√

表1.3（续） LDP100系列微机综合保护测控装置主要功能
型号
功能
LDP120M
LDP120PT
LDP120PTA
LDP120PTB
LDP130T
LDP140T
交流量
电压PT
Uab，Ucb，U0
Ua1，Ub1，Uc1，Ua2，Ub2，Uc2，U01，U02
Uab，Ucb，U0
Ua，Ub，Uc
测量CT
mIa，mIc

mIa，mIc
mIa，mIb，
mIc
保护CT
Ia，Ib，Ic，
I0

Ia，Ib，Ic，I0，I0H，I0L

保护功能
√
√
√
√
√

10路遥测
[注1]
√
√
√
√
√
√
遥信输入
11个
9个
9个
9个
11个
10个
P、Q计算方式
二表法

二表法
三表法
保护CT接线方式选择
√

√

电度计算
√

√
√
遥控1路
√
√
√
√
√
√
开出接点
6对
3对
3对
3对
6对
3对
动作、预告
信号
√
√
√
√
√

跳位、合位
信号
√

√

选配RS485
通讯接口
√
√
√
√
√
√
选配CAN
通讯接口
√
√
√
√
√
√

[注1]：10路遥测指Uab、Ucb、U0、I0、Ia、Ic、P、Q、COSΦ、f。

1.4 装置保护功能
LDP100系列微机综合保护测控装置保护功能见表1.4中所述。
表1.4 LDP100系列微机综合保护测控装置保护功能
型 号
功 能
LDP
110C
LDP
110M
LDP
110PS
LDP
120L
LDP
120LA
LDP
120M
LDP 120PT
LDP 120PTA(B)
LDP
130T
三段式
相间过流
√

√
√
√

√
过流Ⅲ段
带反时限
√

√
√
√

√
过流加速段
保护

√

不对应
启动重合闸

√

过负荷保护

√
√

√
零序过流保护
√

√
√
√

√
正序过流保护

√

负序过流保护

√

√
负序过流
反时限

√

√
零序过压保护
√

√

√
√
√
√

表1.4（续） LDP100系列微机综合保护测控装置保护功能
型 号
功 能
LDP
110C
LDP
110M
LDP
110PS
LDP
120L
LDP
120LA
LDP
120M
LDP 120PT
LDP 120PTA(B)
LDP
130T
低电压保护
√

√
√
√
√
√

有流闭锁
低电压
√

√
√
√

过电压保护
√

√
√
√

低周减载保护

√

低周减载
滑差闭锁

√

备用进线自投

√

备自投功能
（进线1、进线2、分段之间的备自投）

√

差动速断保护

√

启动闭锁
差速保护

√

比率差动保护

√

启动闭锁
差动保护

√

启动速断保护

√

过热保护

√

4路非电量保护

√

√
PT断线告警
√

√
√
√
√
√
√
√
CT断线告警
√
√

√
√
√

√
CT断线
闭锁差动功能

√

控制回路
断线告警
√

√
√
√
√

√
手动电压并列功能（1组）

√

1.5 装置主要特点
1）通用的软硬件平台设计
a）采用新一代高速DSP处理器，具有强大的运算能力；
b）单片解决方案：采用CPU片内FLASH作为程序存储器、片内RAM作为数据存储器，所有数据总线、程序总线都不出CPU，大大提高抗干扰能力；
c）采用铁电存储器，数据的存储擦写无次数限制；
d）完善的自检功能，可准确定位故障芯片，并具有定值整定、参数设置越限检查功能；
e）通用的产品硬件平台，产品的使用和维护简单方便；
f）软件采用模块化设计，方便软件移植和升级；
g）可存储多个保护事件、遥信事件、遥控事件、自检事件，便于进行事故分析；
h）可选配RS485通讯接口或CAN网络通讯接口。
2）高可靠性
具有优异的抗干扰性能，通过GB/T 14598.10-2007中规定的严酷等级为A级（4kV、2.5kHz）的快速瞬变干扰试验和GB/T 14598.14-1998中规定的严酷等级为4级（接触放电8kV，空气放电15kV）的静电放电抗干扰试验等多项抗扰度试验，达到国家标准的最高等级要求。组屏或安装于开关柜时，不需要安装其它抗干扰模块。
3）通用操作回路
装置操作回路的控制电源DC220V/AC220V通用，无需更换出口板，适应不同场合要求；操作回路自动适应断路器跳合闸电流，灵活可靠。
4）免拆卸
采用通讯方式升级软件，无须进行机箱拆卸，方便装置的工程开发与软件升级。
5）综合自动化功能
可模拟上送如保护动作事件、保护告警事件、遥信、遥测量等有关数据，方便与监控系统及远动主站信息对点。
6）人性化设计
全汉化菜单显示，操作简便；各路保护交流量、测量交流量、P、Q均可自动校准；可提供多对跳闸输出接点及信号输出接点，以灵活设置输出接点逻辑；可独立整定5套保护定值，定值区之间切换复制安全简单。
7）保护功能配置完善
8）测控功能配置完善
可采集计算Uab、Ucb、U0、I0、IA、IC、P、Q、COSΦ、f；测量、保护电量都具有相角显示功能，以方便接线检查；11路遥信采集，遥信电平DC220V/DC110V/DC24V可选；断路器可遥控分合；
电度可计算和上传。
9）具有频率自动跟踪技术
采用频率自动跟踪技术，在保证可靠性的前提下，提高保护和测量计算精度。
10）免调试
采样回路选用高精度、高稳定的器件，避免因环境改变或长期运行造成采样误差增大。装置无可调节元件，无需在现场调整采样精度，提高了运行的稳定性和调试的方便性。
11）通讯监视
装置可显示通讯收发报文，方便对通讯进行故障诊断，便于维护。
12）机械结构
机箱采用背插式及强、弱电分开结构，拆装方便。装置既可集中组屏，又可就地安装于开关柜上，适合安装在类似环网柜等深度要求严格的场合（包括背面端子，装置的深度小于130mm）。

1.6 主要技术参数
LDP100系列微机综合保护测控装置主要技术参数见表1.6中所述。
表1.6 LDP100系列微机综合保护测控装置主要技术参数
序号
项 目
数 据
1
装置工作电源
DC220V、DC110V、AC220V（频率50Hz）
2
额定数据
输入交流电压
100/V或100V
输入交流电流
5A、1A（订货时指明）
输入交流频率
50Hz
3
功率损耗
直流回路
≤20W（正常工作时）；≤30W（动作时）
交流电压回路
≤0.5VA/相
交流电流回路
≤1VA/相（额定电流5A时）；
≤0.5VA/相（额定电流1A时）
4
状态量
电平
CPU模件输入状态量电平
DC220V、DC110V、DC24V
CPU输出状态量（光耦输出）允许电平
DC24V（18V～30V），驱动能力150mA
5
通讯接口
RS485、CAN
6
环境条件
正常工作温度
-10℃～+50℃
贮存温度
-25℃～+75℃
相对湿度
5～95%RH，装置内部无凝露
大气压力
80kPa～110kPa

1.7 主要技术性能
LDP100系列微机综合保护测控装置主要技术性能见表1.7中所述。
表1.7 LDP100系列微机综合保护测控装置主要技术性能
序号
项 目
数 据
1
过载
能力
交流电流回路
2倍额定电流，连续工作；10倍额定电流，允许10s；
40倍额定电流，允许1s
交流电压回路
1.2倍额定电压，连续工作
2
测量元件准确度(在正常工作大气条件下)

保护部分
1）电流、电压：不超过3％；
低频动作值：不超过0.02Hz；
滑差闭锁值：不超过0.005Hz或1％。
2）动作时间：1.5倍Iset（电流整定值）测试条件
速断：≤30ms；
定时限时间误差：不超过1％或30ms；
反时限时间误差：不超过3％或40ms。
测量部分
1）测量精度：
采样电流、电压：3‰；
频率：0.01Hz；
功率因数：0.003；功率：5‰。
2）事件顺序记录站内分辨率：≤2ms；
3）遥控正确率：100% 。
3

绝缘
性能

绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，在正常试验大气条件下，其绝缘电阻不小于100MΩ。
介质强度
在正常试验大气条件下，产品的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无联系的各带电的导电电路之间，能承受2kV（额定绝缘电压＞63V）或500V（额定绝缘电压≤63V）、50Hz的交流试验电压，历时1min，而无击穿或闪络现象。试验过程中任一被试回路施加电压时其余回路应等电位互联接地。

表1.7（续） LDP100系列微机综合保护测控装置主要技术性能
序号
项 目
数 据
3

绝缘
性能

冲击电压

在正常试验大气条件下，产品的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无联系的各带电的导电电路之间，能承受冲击电压波形为标准雷电波，峰值为5kV（额定绝缘电压＞63V）或1kV（额定绝缘电压≤63V）的试验电压，此后无绝缘损坏。
4
电磁兼容性能
1MHz脉冲群干扰试验
符合GB/T 14598.13-1998中规定的3级
静电放电试验
符合GB/T 14598.14-1998中规定的4级
辐射电磁场干扰试验
符合GB/T 14598.9-2002中规定的3级
快速瞬变干扰试验
符合GB/T 14598.10-2007中规定的A级
浪涌（冲击）抗扰度试验
符合GB/T 17626.5-1999中规定的4级
5
机械
性能
振动
符合GB/T 11287-2000中规定的1级
冲击
符合GB/T 14537-1993中规定的1级
碰撞
符合GB/T 14537-1993中规定的1级

1.8 主要外形尺寸及安装开孔图

说明：侧视图中括弧内的装置深度尺寸适用于LDP110PS备自投保护装置。

第―121―页
LDP100系列微机综合保护测控装置
第二章 保护原理

定值助记符命名规则：有大小写区分的符号是数值型定值，全大写的符号为投退型定值。保护原理中出现的助记符与各型号装置定值表中的定值一一对应。

2.1 过流Ⅰ段保护（常规速断保护）（UlBs、I1DYBS、IglI、GLI）
图2.1 过流I段保护逻辑框图

图2.1中，UlBs：低压闭锁过流定值；IglI：过流Ⅰ段定值；GLI：过流Ⅰ段保护投退定值；I1DYBS：过流Ⅰ段低压闭锁投退定值（装置若无此功能，则I1DYBS=退）。
过流Ⅰ段保护即速断保护，可通过I1DYBS投退定值选择低电压闭锁。
注意：
LDP120LA带备用进线自投保护、LDP110C电容器保护、LDP130T配变保护、LDP120M电动机综合保护装置不存在I1DYBS投退定值，在保护逻辑框图中相当于I1DYBS=退。

2.2 启动速断保护（电动机速断保护）（Iqdsd、Isd、Tqd、QDSD、SD）
LDP120M电动机综合保护测控装置设有启动速断及速断保护，启动过程中使用启动速断，启动时间到达，装置主画面出现“运行”后，速断保护、过流保护、过热保护、正序过流才会投入运行，相关动作逻辑如下图所示：

图2.2 启动速断和速断保护逻辑框图

图2.2中，Iqdsd：启动速断定值；Isd：速断定值；Tqd：启动时间； QDSD：启动速断保护投退定值；SD：速断保护投退定值。
注意：
若不想使用启动速断保护，推荐处理方案为：将Iqdsd启动速断定值设置与Isd速断定值一样，QDSD启动速断保护投退定值设置为“投入”，并将Tqd启动时间设置为最短时间0.01秒，因为LDP120M要判断启动状态，这样可以快速进入电动机运行状态，同时速断保护一直都存在。

2.3 过流Ⅱ段保护（UlBs、I2DYBS、IglII、TglII、GLII）

图2.3 过流Ⅱ段保护逻辑框图

图2.3中，UlBs：低压闭锁过流定值；IglII：过流Ⅱ段定值；TglII：过流Ⅱ段时间定值；GLII：过流Ⅱ段保护投退定值；I2DYBS：过流Ⅱ段低压闭锁投退定值。
注意：
LDP120LA带备用进线自投保护、LDP110C电容器保护、LDP130T配变保护、LDP120M电动机综合保护装置不存在I2DYBS投退定值，在保护逻辑框图中相当于I2DYBS=退。

2.4 过流保护（Ig1、Tg1、τ1、GL、GLFSX）
LDP120M电动机保护测控装置设有过流保护（可选择定时限或反时限），该段电流可根据启动电流或堵转电流整定，主要对电动机启动时间过长和运行中堵转提供保护，本保护只有在电动机启动结束后才会投入。过流保护逻辑框图见图2.4。
反时限特性曲线通过定值τ1选择：
当τ1定值整定为“一般”时，为一般反时限，其反时限特性公式为；
当τ1定值整定为“非常”时，为非常反时限，其反时限特性公式为；
当τ1定值整定为“极端”时，为极端反时限，其反时限特性公式为。
式中：：过流Ⅲ段时间定值；：过流Ⅲ段定值；：过流Ⅲ段反时限动作时间；：实测电流。

图2.4 过流保护逻辑框图

图2.4中，Igl：过流定值；Tgl：过流时间定值；GL：过流保护投退定值；GLFSX：过流反时限方式；tf：过流反时限动作时间（tf是根据选择反时限曲线，并使用Tgl计算出的动作时间，并不直接出现在定值表中）。
注意：
过流保护具有定时限和反时限两种方式，只能运行其中一种方式，两种方式使用的是同一个时间定值（Tgl过流时间定值），由投退定值GLFSX控制是定时限方式还是反时限方式。

2.5 过流Ⅲ段保护（UlBs、I3DYBS、IglⅢ、TglⅢ、τ3、、GLⅢ、GⅢLFSX）
过流Ⅲ段保护具备反时限保护功能，反时限特性曲线说明参见2.4节。
图2.5 过流Ⅲ段保护逻辑框图

图2.5中，UlBs：低压闭锁过流定值；IglIII：过流Ⅲ段定值；TglIII：过流Ⅲ段时间定值；
t：过流Ⅲ段反时限动作时间（t是根据τ3选择反时限曲线，并使用TglIII计算出的动作时间并不直接出现在定值表中）；GLIII：过流Ⅲ段保护投退定值；I3DYBS：过流Ⅲ段低压闭锁投退定值；GLⅢFSX：过流Ⅲ段反时限投退定值。

注意：
1）LDP120LA带备用进线自投保护、LDP110C电容器保护、LDP130T配变保护、LDP120M电动机综合保护装置不存在I3DYBS投退定值，在保护逻辑框图中相当于I3DYBS=退。
2）过流Ⅲ段保护具有定时限和反时限两种方式，只能运行其中一种方式，两种方式使 用的是同一个时间定值（TglⅢ过流Ⅲ段时间定值），由投退定值GLⅢFSX控制是定时限方式还是反时限方式。
2.6 过流加速段保护（UlBs、IJSDYBS、Igljs、Tgljs、GLJS）
LDP120L线路保护测控装置设有过流加速段保护，该保护只在手合或重合后开放3秒。

图2.6 过流加速段保护逻辑框图

图2.6中，UlBs：低压闭锁过流定值；Igljs：过流加速段定值；Tgljs：加速段时间定值；GLJS：过流加速段保护投退定值；IJSDYBS：过流加速段低压闭锁投退定值。

2.7 过负荷保护（Igfh、Tgfh、GFH）
过负荷保护只动作于信号。

图2.7 过负荷保护逻辑框图

图2.7中，Igfh：过负荷定值；Tgfh：过负荷时间定值；GFH：过负荷保护投退定值。

2.8 正序过流保护（Izxgl、Tzxgl、ZXGL、ZXGL-T）
LDP120M电动机综合保护测控装置设有正序过流保护（可选择动作于信号或跳闸），本保护只有在电动机启动结束后才会投入。

图2.8 正序过流保护逻辑框图

图2.8中，I1：正序电流；Izxgl：正序过流定值；Tzxgl：正序过流时间定值；ZXGL：正序过流保护投退定值；ZXGL-T：正序过流跳闸投退定值。
2.9 负序过流保护（Ifxgl、Tfxgl、τ2、FXGL、FXFSX）
当电动机三相电流有较大不对称时，负序电流将在转子中产生2倍工频的电流，使转子附加的发热大大增加，会危及电动机的安全运行。
LDP120M电动机综合保护测控装置设有负序过流保护，分别对电动机反相、断相、匝间短路以及较严重的电压不对称等异常情况提供保护，该保护可通过投退定值来控制保护的投退和反时限曲线的选择，反时限特性曲线说明参见2.4节。
LDP130T配变保护测控装置也设有负序过流保护。

图2.9 负序过流保护逻辑框图

图2.9中，Ifxgl：负序过流定值；Tfxgl：负序过流时间定值；FXGL：负序过流保护投退定值；FXFSX：负序反时限投退定值；I2：负序电流；t：负序过流反时限动作时间（t是根据选择反时限曲线，并使用Tfxgl计算出的动作时间，并不直接出现在定值表中）。
当保护CT采用两相式接线时，按三相电流平衡，推导出两相式负序电流计算公式为：

当保护CT采用两相式接线时，过热保护中的负序电流也按上式计算。
注意：
1）负序反时限与过流反时限采用同样的公式，参见2.4节，区别是反时限动作时间的计算采用（选择反时限曲线）和Tfxgl负序过流时间定值。
2）负序过流保护具有定时限和反时限两种方式，只能运行其中一种方式，两种方式使用的是同一个时间定值（Tfxgl负序过流时间定值），由投退定值FXFSX控制是定时限方式还是反时限方式。
3）装置菜单项“参数设置”->“交流参数”中可设置“保护CT接线”参数，如果设为“两相”，则采用两相式负序电流、正序电流计算公式；如果设为“三相”，则采用三相式负序电流、正序电流计算公式。
2.10 零序过流保护和小电流接地选线（I0gl、TI0、I0DIR、LXGL、LXGL-T）
装置应用于不接地或小电流接地系统，在发生接地故障时，其接地故障点零序电流基本为电容电流，且幅值很小，用零序过流继电器来保护接地故障很难保证其选择性。本装置通过判别零序功率方向来判断接地线路，并由当地监控系统通过网络下发接地试跳命令进一步确定接地线路。
对于某些要求限制电容电流的系统，可将LXGL-T投退定值设置为“投”，则在零序过流时直接跳闸；对于不需要零序功率方向闭锁的场合，可将I0DIR设置为“退”。
图2.10 零序过流保护和小电流接地选线逻辑框图

图2.10中，I0gl：零序过流定值；TI0：零序过流时间定值；LXGL：零序过流保护投退定值；LXGL-T：零序过流跳闸投退定值；I0DIR：零序过流方向闭锁保护投退定值。
注意：
如果装置不存在I0DIR等投退定值，在逻辑框图中相当于I0DIR=退。
2.11 零序过压保护（U0gy、TU0、LXGY、LXGY-T）
LDP110C电容器保护测控装置和LDP120M电动机综合保护测控装置设有零序过压保护，可通过投退定值设置保护动作于信号或跳闸。
LDP120PT、LDP120PTA、LDP120PTB电压综合保护装置设有两组零序过压保护，各对应一段母线。
图2.11 零序过压保护逻辑框图

图2.11中，U0gy：零序过压定值；TU0：零序过压时间定值；LXGY：零序过压保护投退定值；LXGY-T：零序过压跳闸投退定值。
注意：
LDP120L线路保护，LDP130T配变保护，LDP120PT、LDP120PTA、LDP120PTB电压综合保护装置没有LXGY-T投退定值，在逻辑框图中相当于LXGY-T=退。

2.12 过电压保护（Ugdy、Tgdy、GYBH、GY-T）
过电压保护在断路器处于合闸位置时投入，可通过GY-T投退定值来选择动作于信号或跳闸。
LDP120PT、LDP120PTA、LDP120PTB电压综合保护装置设有两组过电压保护，各对应一段母线。

图2.12 过电压保护逻辑框图

图2.12中，Ugdy：过电压定值；Tgdy：过电压时间定值；GYBH：过电压保护投退定值；GY-T：过电压保护跳闸投退定值。
注意：
LDP120PT、LDP120PTA、LDP120PTB电压综合保护测控装置没有GY-T投退定值，在逻辑框图中相当于GY-T=退。

2.13 低电压保护（Uddy、Iylbs、DYBH、DYBH-T、YLBSDY、Tddy）
低电压保护在断路器处于合闸位置时投入，可通过DYBH-T投退定值来选择动作于信号或跳闸。
LDP120PT、LDP120PTA、LDP120PTB电压综合保护装置设有两组低电压保护，各对应一段母线。

图2.13 低电压保护逻辑框图

图2.13中，Uddy：低电压定值；Iylbs：有流闭锁低压定值；Tddy：低电压时间定值；DYBH：低电压保护投退定值；DYBH-T：低电压保护跳闸投退定值；YLBSDY：有流闭锁低压保护投退定值。
注意：
图中的“PT断线”表示满足PT断线启动条件。当装置判断出PT断线时，瞬时闭锁低电压保护元件。
LDP120PT、LDP120PTA、LDP120PTB电压综合保护测控装置没有DYBH-T投退定值，在逻辑框图中相当于DYBH-T=退。
2.14 重合闸（Ψjtq、Ujwy、Tchz、BHCHZ、BDYCHZ、JWYCHZ、JTQCHZ）
LDP120L线路保护测控装置具有重合闸功能，该功能采用不对应启动方式。线路正常运行时，开关处于HW=1，TW=0状态，无外部闭锁重合闸信号，延时10秒充电完成。当手跳、遥控跳闸、低周减载动作、外部闭锁重合闸输入、控制回路断线时，重合闸放电。
图2.14.1 重合闸充电逻辑框图

图2.14.2 重合闸放电逻辑框图

图2.14.3 重合闸动作逻辑框图

图2.14.1、2.14.2、2.14.3中，Tchz：重合闸时间定值；BDYCHZ：不对应启动重合闸投退定值。

2.15 低周减载（Udybs、Iwlbs、Fdz、ΔFhcbs、Tdzjz、DZJZ、HCBS）
LDP120L线路保护测控装置设有低周减载功能，低周减载有低电压闭锁、无流闭锁和滑差闭锁三个辅助条件。滑差闭锁可选择投退。当系统发生故障，频率下降过快超过滑差闭锁定值时闭锁低周减载。
装置投入工作时，频率必须在49.50Hz～50.50Hz范围内，低周减载才投入。系统频率若超出45Hz～51Hz范围，低周减载自动退出。开关不处于合闸位置时，低周减载自动退出。低周减载动作同时闭锁线路重合闸功能。

图2.15.1 低周减载逻辑框图

图2.15.2 滑差闭
