测量小灯泡电功率的几种方法.ppt

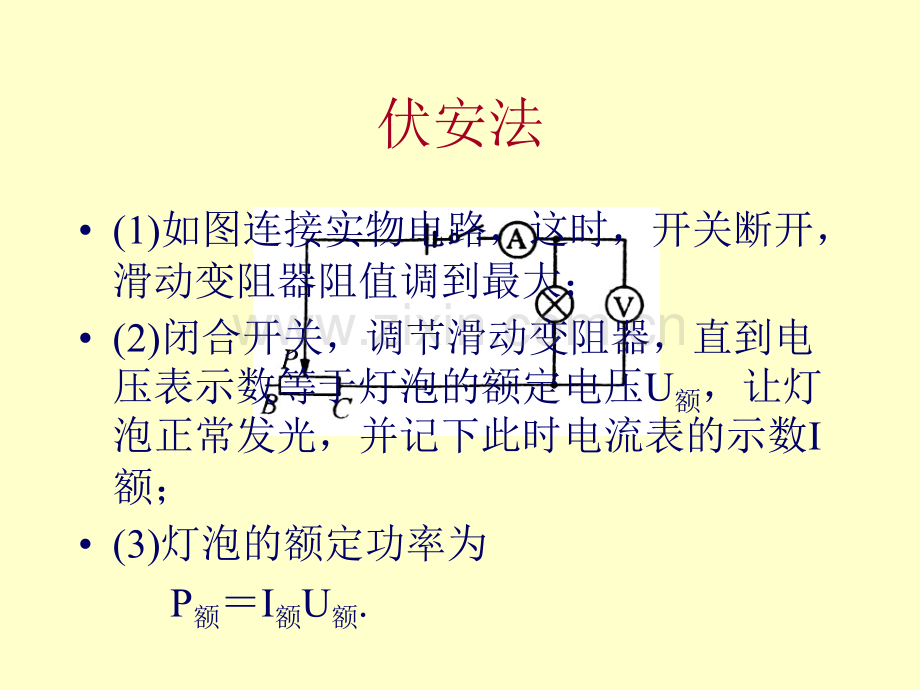

伏安法(1)如图连接实物电路，这时，开关断开，滑动变阻器阻值调到最大；(2)闭合开关，调节滑动变阻器，直到电压表示数等于灯泡的额定电压U额，让灯泡正常发光，并记下此时电流表的示数I额；(3)灯泡的额定功率为 P额I额U额.伏阻法（一）(1)如图连接电路，这时开关断开，滑动变阻器阻值调到最大；(2)闭合开关S，调节滑片P，使电压表V的示数为U额；(3)不改变滑片P的位置，记下此时电压表V0的示数U0，则电路中的电流 IU0/R0；(4)小灯泡的额定功率伏阻法（二）(1)如图连接电路，这时开关断开，滑动变阻器阻值调到最大；(2)闭合S和S1，断S2，移动滑片P，使电压表的示数等于灯泡的额定电压U额；(3)保持滑片的位置不变，断开开关S1，再闭合开关S2，读出 电压表示数为U；(4)小灯泡额定功率伏阻法（三）(1)如图连接电路，这时开关断开，滑动变阻器阻值调到最大；(2)闭合S1，S2掷向接线柱2，调节滑片P，使电压表示数等于灯泡的额定电压U额；(3)闭合S1、S2掷向接线柱1，保持滑片P的位置不变，读出电压 表示数为U；(4)小灯泡的额定功率伏阻法（四）-等效替代按图连接实物，连接过程中开关断开，滑动变阻器调节到阻值最大处闭合S1，断开S2，调节滑动变阻器直到电压表示数为灯泡额定电压Ue保持滑动变阻器滑片不动，断开S1，闭合S2，调节电阻箱，使电压表示数变为Ue。记录电阻箱阻值R小灯泡额定功率为 P额=Ue 2/R安阻法（一）(1)如图连接实物电路，这时开关断开，滑动变阻器阻值调到最大；(2)闭合开关S，调节滑片P的位置，使电流表A0的示数I0与定值电阻R0的乘积等于小灯泡额定电压U额；(3)不改变滑片P的位置，记下电流表A的示数I额；(4)小灯泡的额定功率 PeUeIe=I0R0Ie安阻法（二）(1)如图连接实物电路，这时开关断开，滑动变阻器阻值调到最大；(2)闭S和S1，断S2，移动滑片P，使电流表的示数为U额/R0表示灯泡此时正常发光.；(3)闭S2，断S1保持滑片的位置不变，读出电流表的示数为I；(4)小灯泡额定功率：安阻法（三）(1)如图连接实物电路，这时开关断开，滑动变阻器阻值调到最大；(2)闭合S1，S2掷向接线柱1，调节滑动变阻器，使电流表的示数为U额/R0；(3)闭合掷向接线柱2，保持滑片P的位置不变，读出电流表示数为I；(4)小灯泡额定功率为 安阻法（四）-等效替代转换法说明：在伏安法测电功率的实验中，若由于电压表量程太小，此时通过转换为测量其它用电器上的电压，来间接得到灯泡在额定电压下的功率(1)闭合开关调节滑动变阻器，当电压表测出滑动变阻器上的电压为U电源U额，小灯泡正常发光，读出电流表的示数I额；(2)小灯泡的额定功率
