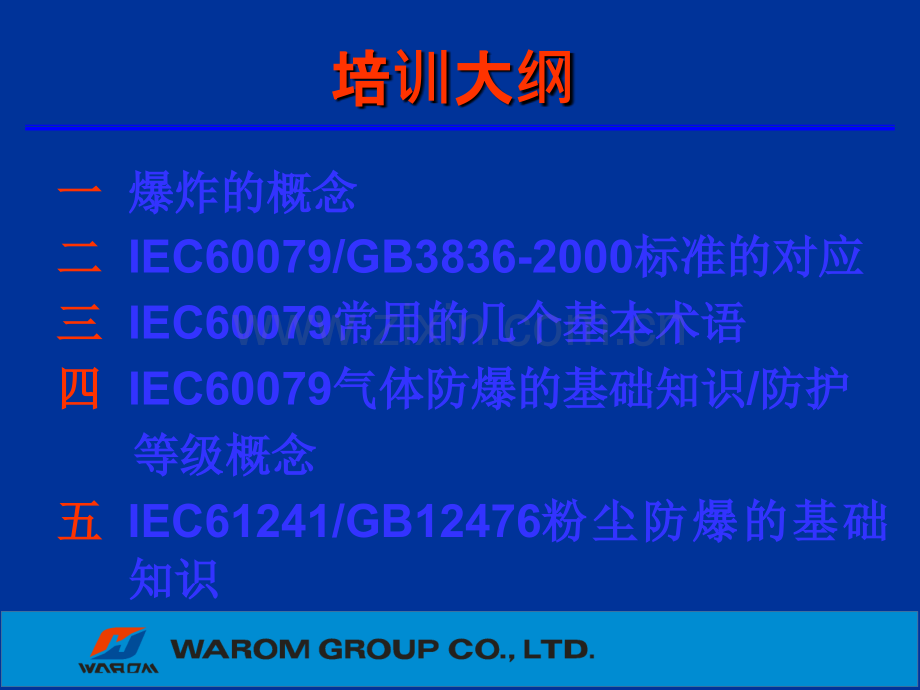

IEC防爆基防爆基础知知识培培训培培训大大纲一一 爆炸的概念爆炸的概念二二 IEC60079/GB3836-2000标准的对应标准的对应三三 IEC60079常用的几个基本术语常用的几个基本术语四四 IEC60079气体防爆的基础知识气体防爆的基础知识/防护防护 等级概念等级概念五五 IEC61241/GB12476粉粉尘尘防防爆爆的的基基础础知识知识一、防爆电器基础理论一、防爆电器基础理论一、防爆电器基础理论一、防爆电器基础理论-爆炸的概念爆炸的概念爆炸的概念爆炸的概念1 1、爆爆炸炸概概念念：指物质从一种状态，经过物理或化学变化，忽然变成另一状态，并放出巨大能量而产生光和热或机械能2 2、爆爆炸炸的的条条件件:从爆炸破坏力的形成来看，爆炸一般需要具备5个条件：提供能量的可燃物质（释放源）辅助燃烧的助燃物质（氧化剂）可燃物质与助燃物质的均匀混合 混合物放在相对封闭的空间（包围体）有足够能量的点燃源 简单地说爆炸的发生应有三个条件（三要素）：易燃易爆物质，浓度达到爆炸极限，点燃源。二、二、IEC60079/GB3836-2000标准的对应标准的对应GB3836.1-2000等同于IEC60079-0-2004爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000等同于IEC60079-1-2003爆炸性气体环境用电气设备第2部分：隔爆型dGB3836.3-2000等同于IEC60079-7-2001爆炸性气体环境用电气设备第3部分：增安型eGB3836.4-2000等同于IEC60079-11-1999爆炸性气体环境用电气设备第4部分：本质安全型iGB3836.5-2004等同于IEC60079-2-2001爆炸性气体环境用电气设备第5部分：正压型pGB3836.6-2004等同于IEC60079-6-1995爆炸性气体环境用电气设备第6部分：油浸型oGB3836.7-2004等同于IEC60079-5-1997爆炸性气体环境用电气设备第7部分：充砂型qGB3836.8-2003等同于IEC60079-15-2001，代替GB3836.8-1987GB3836.10-1991爆炸性气体环境用电气设备第8部分：n型电气设备(包含n和h)GB3836.9-1990等同于IEC60079-18-2004爆炸性气体环境用电气设备第9部分：浇封型mGB3836.10-1991等同于IEC60079-15-2001，已包括在GB3836.8-2003中爆炸性气体环境用电气设备第10部分：限制呼吸型h二、二、IEC60079/GB3836-2000标准的对应标准的对应GB3836.11-1991等同于IEC60079-4-1975爆炸性气体环境用电气设备第11部分：最大试验安全间隙测定方法GB3836.12-1991等同于IEC60079-12-1978爆炸性气体环境用电气设备第12部分：气体或蒸气混合物按照其最大试验安全间隙和最小点燃电流的分级GB3836.14-2000等同于IEC60079-10-1995爆炸性气体环境用电气设备第14部分 危险场所分类GB3836.15-2000等同于IEC60079-14-1996爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）GB12476.1-2000等同于IEC61241-1-1-1999可燃性粉尘环境用电气设备 用外壳和限制表面温度保护的电气设备 电气设备的技术要求GB12476.2-2000等同于IEC61241-1-2-1999可燃性粉尘环境用电气设备 用外壳和限制表面温度保护的电气设备 电气设备的选择、安装和维护三、三、IEC60079常用的几个基本术语常用的几个基本术语1、电缆密封套（电缆密封接头）：、电缆密封套（电缆密封接头）：允许一个或多个电缆和允许一个或多个电缆和/或或 光缆引入电气设备并保持相应防爆类型的装置光缆引入电气设备并保持相应防爆类型的装置2、夹紧装置：、夹紧装置：电缆密封套的用于防止电缆的拉伸或扭转传递电缆密封套的用于防止电缆的拉伸或扭转传递 到连接件的零件到连接件的零件3、压紧元件：、压紧元件：电缆密封套的用于对密封圈施加压力以保证其电缆密封套的用于对密封圈施加压力以保证其 有效功能的元件有效功能的元件4、Ex电缆密封套：电缆密封套：与设备分别试验，但作为设备取证，并且与设备分别试验，但作为设备取证，并且 在安装期间能够装配到设备外壳上的电缆密封套在安装期间能够装配到设备外壳上的电缆密封套 5、Ex元件：元件：不能单独使用并具有符号不能单独使用并具有符号U，当与其他设备或系统一起使用时需附加认证的爆炸，当与其他设备或系统一起使用时需附加认证的爆炸性气体环境用电器设备的部件或组件（性气体环境用电器设备的部件或组件（Ex电缆密封套除外）电缆密封套除外）三、三、IEC60079常用的几个基本术语常用的几个基本术语6、爆炸性气体环境的引燃温度：、爆炸性气体环境的引燃温度：能够引燃爆炸性气体与空气混合物的热表面最低温度能够引燃爆炸性气体与空气混合物的热表面最低温度7、设备最高表面温度、设备最高表面温度：电器设备在允许的最不利条件下运行电器设备在允许的最不利条件下运行 时，其表面或任一部分可能达到的并有可能引燃周围爆炸时，其表面或任一部分可能达到的并有可能引燃周围爆炸 性气体环境的最高温度性气体环境的最高温度 8、工作温度：、工作温度：设备在额定运行时所达到的温度设备在额定运行时所达到的温度 9、符号符号“U”：用来表示用来表示Ex元件的符号，防爆证号后带元件的符号，防爆证号后带U 10、符号符号“X”：用来表示特殊安全使用条件的符号，防爆证号后带用来表示特殊安全使用条件的符号，防爆证号后带X（如安装角度、（如安装角度、不允许使用的气体环境等）不允许使用的气体环境等）三、三、IEC60079常用的几个基本术语常用的几个基本术语11、隔爆外壳：、隔爆外壳：在其内部安装有能够点燃爆炸性环境零件的外在其内部安装有能够点燃爆炸性环境零件的外 壳、能够承受在内部的爆炸性混合物爆炸时产生的压力，壳、能够承受在内部的爆炸性混合物爆炸时产生的压力，并且能够阻止爆炸传播到周围的爆炸性环境并且能够阻止爆炸传播到周围的爆炸性环境 12、呼吸装置：、呼吸装置：设计用于外壳内部的气体与周围大气之间交设计用于外壳内部的气体与周围大气之间交 换的、一体的或分开的隔爆外壳部件换的、一体的或分开的隔爆外壳部件 13、排液装置：、排液装置：设计用于将冷凝水从外壳内逸出的、一体的或设计用于将冷凝水从外壳内逸出的、一体的或 分开的隔爆外壳部件分开的隔爆外壳部件14、Ex塞堵头：塞堵头：与设备外壳分开进行试验、但是具有设备证与设备外壳分开进行试验、但是具有设备证 书并且规定装配在设备外壳上不需要进一步考虑的螺纹式书并且规定装配在设备外壳上不需要进一步考虑的螺纹式 塞堵头塞堵头 三、三、IEC60079常用的几个基本术语常用的几个基本术语15、Ex 螺纹式管接头：螺纹式管接头：与设备外壳分开进行试验、但是具有与设备外壳分开进行试验、但是具有 设备证书并且规定装配在设备外壳上不需要进一步考虑的设备证书并且规定装配在设备外壳上不需要进一步考虑的 螺纹式管接头螺纹式管接头 16、增加安全型、增加安全型：应用在电气设备上的一种保护型式，是采应用在电气设备上的一种保护型式，是采 用附加的的措施，以提高安全程度，防止在正常工作中或用附加的的措施，以提高安全程度，防止在正常工作中或 规定的异常条件下产生危险温度、电弧和火花的可能性。规定的异常条件下产生危险温度、电弧和火花的可能性。不包括在正常运行中产生电弧或火花的设备不包括在正常运行中产生电弧或火花的设备 17、电气间隙、电气间隙：两个导电部分间的最短空间距离两个导电部分间的最短空间距离18、爬电距离：、爬电距离：两个导电部分之间沿绝缘材料表面的最短距离两个导电部分之间沿绝缘材料表面的最短距离 四、气体防爆的基四、气体防爆的基四、气体防爆的基四、气体防爆的基础础知知知知识识防爆防爆电器的概念器的概念是一种特殊的电器，具有普通电器的最基本的电器功能。这种特殊的电器是指用于特殊的使用环境，即：危险的易燃易爆环境。最特殊的安全功能是能预防因电器在各种运行条件下产生火花或危险温度而点燃或引爆现场，造成重大经济损失和人身伤亡。是强制性执行国家标准的产品。四、气体防爆的基四、气体防爆的基四、气体防爆的基四、气体防爆的基础础知知知知识识为什么要用防爆电器：使用环境决定（易燃易爆混合物环境）石油开采、提炼、运输、使用、储存过程中的环境；有机、无机化学工业过程中的提炼、运输、使用、储存的环境；地下资源的开采过程中的环境四、气体防爆的基础知识四、气体防爆的基础知识四、气体防爆的基础知识四、气体防爆的基础知识一、一、爆炸防护技术措施爆炸防护技术措施预防性措施，即通过消除爆炸事故发生的条件来全面控制爆炸事故的发生；预防爆炸发生的最有效方法就是不形成爆炸发生的条件，上面我们已经说到爆炸的三个条件（易燃易爆物质，浓度达到爆炸极限，点燃源），只要控制了其中任何一个条件，爆炸就不可能发生。防爆电器就是按预防爆炸，消除爆炸发生的条件来控制爆炸的。易燃易爆的环境很难控制；易燃易爆的混合物的浓度也很难控制；控制点燃源是切断爆炸链条件的最可行的措施，电器防爆的基本原理主要是控制电器在不同运行条件下产生的电火花不会点燃易燃易爆混合物。防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论二、电器防爆的原理二、电器防爆的原理1、隔爆型电气设备：用外壳限制爆炸是传统的防爆方法。他是把设备的导电部分放在外壳内，外部易燃易爆的气体通过外壳上各个部件的配合面间隙进入壳内，一旦被内部电气装置上的电气火花点燃，这些配合面将使由外壳内向外排出的火焰和爆炸生成物冷却到安全温度，而不能点燃外壳外部环境的爆炸性混合物，亦即外壳阻止了爆炸向外传播的可能性。一般称为间隙隔爆，其标志用“Exd”来表示，隔爆有三要素：隔爆间隙，隔爆面的精度，隔爆面的有效长度（接合面宽度，火焰通路长度）隔爆型电器设备按最大试验安全间隙分为A、B、C三类，即IIA、IIB、IIC防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论隔爆间隙：IIB级：12.5L25，100V2000mm3时，为0.2mmV2000mm3时，为0.15mmL25时，为0.2mmIIC级：12.5L25，(止口接合)为0.15mmL40时，为0.2mm隔爆面表面粗糙度：接合面表面平均粗糙度Ra不超过6.3m。隔爆面的有效长度：L12.5时，l6mm12.5L25时，l8mmL25时，l9mm防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论简单地说：隔爆型电器的隔爆外壳是允许内部发生爆炸而不被破坏，危险气体是可以进去的，但这种内部爆炸因为隔爆外壳的作用，只局限于外壳内部，绝不影响外部大环境，这就是隔爆（隔离爆炸）的真正含义IIB：一般是平面接合面IIC：一般是止口接合面、圆筒接合面、锯齿形接合面（也叫螺纹接合面，至少要有5扣螺牙接合）曲路接合面一般应用在防爆电机制造中下面我们用图一和图二来简单说明隔爆的一般结构：以及IIB和IIC级在结构上的区别防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论2、增安型防爆电气设备：对于正常运行时不产生火花电弧和危险高温的电器设备，可以采用一些措施来提高设备的安全可靠性，如采用高质量的绝缘材料、降低温升、增大电气间隙、爬电距离等等，大大减少火花、电弧和危险温度出现的可能性使之用于危险场所。用“Exe”来表示。采用控制点燃源的方式。3、本质安全型电路和电气设备及其关联设备：对于弱电设备，如仪器仪表、通讯、报警装置等这类设备，把它们处于爆炸危险场所中的那部分电路所释放的能量限制到一定的数值内，当电路发生故障，如断路、短路时产生的火花不能引燃爆炸性混合物，从而达到的防爆目的，用“Exi”表示。本质安全型电器设备按最小点燃电流比分为A、B、C三类，即IIA、IIB、IIC，按允许出现的故障点个数又分为“ia”（2个，可用于0区）和“ib”（1个）防爆防爆防爆防爆电电器基器基器基器基础础理理理理论论4、正压型防爆电气设备：用介质隔离点燃源：其原理是把电器设备的导电部分放置在安全介质内，使点燃源与外面的易燃易爆混合物隔离来达到防爆的目的。当采用的介质为气体时，应使设备内部的气体相对于外部环境大气有一定的正压，从而阻止易燃易爆混合物进入壳体。用“Exp”来表示。又分为“px”（将壳内危险分类从1区降至非危险区）、“py”（将壳内危险分类从1区降至2区）和“pz”（将壳内危险分类从2区降至非危险区）5、充砂型防爆电气设备：用介质隔离点燃源：其原理是把电器设备的导电部分放置在安全介质内，使点燃源与外面的易燃易爆混合物隔离来达到防爆的目的。当采用的介质是颗粒状的固体作为隔离介质时。用“Exq”来表示。防爆防爆防爆防爆电电器基器基器基器基础础理理理理论论6、胶封型防爆电气设备：用介质隔离点燃源：其原理是把电器设备的导电部分放置在安全介质内，使点燃源与外面的易燃易爆混合物隔离来达到防爆的目的。当采用的介质是固化物填料，把点燃源胶封在填料里，作为隔离介质时。用“Exm”来表示。又分为“ma”（允许2个故障点）和“mb”（允许1个故障点）7、充油型防爆电气设备：用介质隔离点燃源：其原理是把电器设备的导电部分放置在安全介质内，使点燃源与外面的易燃易爆混合物隔离来达到防爆的目的。当采用的介质是液体作为隔离介质时。用“Exo”来表示。防爆防爆防爆防爆电电器基器基器基器基础础理理理理论论8、n型设备：采用融化、挤压、胶粘的方法将外壳密封起来，阻止外部易燃易爆气体进入壳内，而与点燃源隔离，达到防爆的目的。是一种与增安型防爆措施类似的防爆型式，他是一种正常运行时不产生火花电弧和危险高温，也不能产生引爆故障的电器设备，与增安型比只是没有规定再增加一些措施来提高设备的安全可靠性，所以他的安全性比增安型的要低，只能用于2区。用“Exn”来表示。又分为“nA”（无火花设备）、“nC”（有火花设备：触头采用除限制呼吸外壳，能量限制和n正压之外的适当保护）、“nL（限制能量设备）、“和“nR”（限制呼吸外壳）防爆防爆防爆防爆电电器基器基器基器基础础理理理理论论9、复合型：是采用上述几种防爆结构组合而成的，那么一般情况下，先标出主体防爆型式，后标出其他防爆型式。应用最广泛。用“Exde、Exed、Exedq”等来表示。防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论三、防爆电器设备的类别、级别、温度组别三、防爆电器设备的类别、级别、温度组别防爆电气设备按其使用的场所分为2类：类：煤矿井下用电气设备；类：工厂用电气设备。我们石油化工企业的防爆电器就属于这一类的防爆。类电气设备，在隔爆型d、本安型i、无火化型nC/nL防爆形式中，按其适用于爆炸性气体混合物的最大试验安全间隙（隔爆型）或最小点燃电流比（本安型）分为A、B、C3类，见表1，这里要解释的是：对隔爆型电器设备而言，气体和蒸气的分级是以最大试验安全间隙（MESG）为基础，在一个间隙长度为25mm的试验容器内完成的，对本安型电器设备而言，气体和蒸气的分级是以它们最小点燃电流比（MIC）与试验室用甲烷的最小点燃电流比为基础确定的。这两组数据是对“气体和蒸气的分级”而定的，不是判定隔爆型电器设备的隔爆间隙大小的标准。防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论按防爆电器设备最高表面温度分为T1-T6、6组。见表2。A.B.C三类爆炸性气体混合物的划分，温度组别，在IEC60079中有严格规定的，温度组别中的自燃温度：指用户现场环境中易燃易爆混合物的点燃的危险温度，设备表面温度：防爆电器设备在允许范围内最不利的条件下运行时，暴露于爆炸性混合物的任何表面的任何部分，不可能引起电气设备周围爆炸性混合物爆炸的最高危险温度。如对隔爆型电气设备是指外壳表面，其他防爆类的电器设备是指可能与爆炸性混合物相接触的表面防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论表1类电气设备的分级级别最大试验安全间隙MESG（mm）最小点燃电流比MICRAMESG0.9MICR0.8B0.9MESG0.50.8MICR0.45C0.5MESG0.45MICR防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论表2类电气设备温度组别温度组别自燃温度T()设备允许表面最高温度()T1T450450T2450T300300T3300T200200T4200T135135T5135T100100T6100T8585防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论四、防爆区域的划分：四、防爆区域的划分：一、爆炸性气体爆炸性气体环境分境分为3个危个危险区：区：（1）0区：连续出现或长期出现爆炸性气体混合物的环境；如处理容器的内部，与大气相通的储罐，在储油（液）槽中油(液)上方的蒸气空间和低于水平面的空间（2）1区：在正常运行时可能出现爆炸性气体混合物的环境；如设备正常运行时，会释放易燃物质的泵、压缩机和阀门的密封件处；正常操作时会向大气释放物质的取样点（3）2区：在正常运行时可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境。如法兰、管接头、连接件；在正常运行时不可能出现释放的泵、压缩机和阀门的密封件处、安全阀、排气孔另外，按英国专家R.H卡恩迪根据持续时间的概念论述：0区：每年至少出现1000h；1区：每年在101000h；2区：每年在10h以下防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论五、防爆标志的含义五、防爆标志的含义II2GExeIIT4-II表示工厂用；2G表示1区气体环境；“Ex”表示防爆总标志；“e”表示增安型；“II”表示工厂用，“T4”表示温度组别。通用于A、B、C、三类气体。II2GExdeIIBT4-II表示工厂用；2G表示1区气体环境；“Ex”表示防爆总标志；“de”表示主腔为隔爆型，接线腔为增安型，总体为复合型防爆结构；“II”表示工厂用；“B”表示使用环境中的易燃易爆的气体为B类气体；“T4”表示温度组别。防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论六、防爆和防水防尘的概念六、防爆和防水防尘的概念防爆和防水是两个完全不同的概念防爆是预防爆炸的安全性能的保证防水防尘是防护等级的性能保证防水防尘绝不等于防爆防爆产品不一定能防水但国外的用户均要求高防护等级防护等级的代号由字母“IPXX”组成IPXX第一位数字表示防尘的各个等级IPXX第二位数字表示防水的各个等级表征数字的含义分别见表3和表4GB4208-1993等效于IEC60529-1989（外壳防护等级IP代码）防爆电器基础理论防爆电器基础理论防爆电器基础理论防爆电器基础理论-表表表表3 3 防护等级防护等级防护等级防护等级第一位表征数字防护等级简述含义0无防护无专门防护1防止大于50mm的固体异物能防止人体的某一大面积(如手)偶然或意外地触及壳内带电部分或运动部件，但不能防止有意识的接近这些部分。能防止直径大于50mm的固体异物进入壳内。防爆防爆防爆防爆电电器基器基器基器基础础理理理理论论-表表表表3 3 防防防防护护等等等等级级第一位表征数字防护等级简述含义2防止大于12mm的固体异物能防止手指或长度不大于80mm的类似物体触及壳内带电部分或运动部件。能防止直径大于12mm的固体异物进入壳内。3防止大于2.5mm的固体异物能防止直径(或厚度)大于2.5mm的工具,金属线等进入壳内。能防止直径大于2.5mm的固体异物进入壳内。4防止大于1mm的固体异物能防止直径(或厚度)大于1mm的工具、金属线等进入壳内。能防止直径大于1mm的固体异物进入壳内。5防尘不能完全防止尘埃进入壳内，但进尘量不足以影响电器的正常运行。6尘密无尘埃进入第二位防护等级简述含义0无防护无专门防护1防滴垂直滴水应无有害影响215防滴当电器从正常位置的任何方向倾斜至15以内任一角度时，垂直滴水应无有害影响。3防淋水与垂直线成60范围以内的淋水应无有害影响。4防溅水承受任何方向的溅水应无有害影响。5防喷水承受任何方向的喷水应无有害影响。6防海浪承受猛烈的海浪冲击或强烈喷水时，电器的进水量应不致达到有害的影响。7防浸水影响当电器浸入规定压力的水中经规定时间后，电器的进水量应不致达到不害的影响。8防潜水影响电器在规定的压力下长时间潜水时，水应不进入壳内。防爆电器的选用防爆电器的选用防爆电器的选用防爆电器的选用1、按照防爆区域的划分选择：、按照防爆区域的划分选择：防爆区域分为0区，1区，2区，对应于三个危险区域应选择不同的防爆产品，按IEC60079-1996爆炸性气体环境用电气设备第14部分：危险场所电气安装（煤矿除外）中的规定：0区用防爆设备：若电器设备和电路符合IEC60079-11本质安全型要求的，该电器设备和电路可用于0区。那么0区用电器设备选用只能是：本质安全型电器或者特殊制造的防爆电器。防爆电器的选用防爆电器的选用防爆电器的选用防爆电器的选用1区用设备：如电器设备符合用于0区要求或下列防爆型式的一种或多种要求，该电器设备可用于1区。隔爆外壳“d”符合IEC60079-1要求增安型“e”符合IEC60079-7要求本安型“i”符合IEC60079-11要求正压型p，充砂型q，油浸型o，浇封型m2区用设备：下列电器设备可以安装在2区：0区或1区用电器设备或“n”设备或特殊“s”设备防爆电器的选用防爆电器的选用防爆电器的选用防爆电器的选用2、根据气体或蒸气的引燃温度选型、根据气体或蒸气的引燃温度选型：电器设备应按其最高表面温度不超过可能出现的任何气体或蒸气的引燃温度选型。电器设备电器设备气体或蒸气温度组别的最高表面温度的引燃温度T1450450T2300300T3200200T4135135T5100100T68585防爆电器的选用防爆电器的选用防爆电器的选用防爆电器的选用综上所述：（不分防爆灯具、电器和管件，因他们的防爆结构和原理是一样的）0区用防爆电器设备可选用：ExiaII（A-C）T（3-6）电器设备1区用防爆电器设备可选用：ExiaIIAT3、ExdIIAT3、ExeIIT3、ExpIIT3、ExqIIT3、ExmIIT3、ExoIIT3电器设备2区用防爆电器设备可选用：ExiaIIAT3、ExdIIAT3、ExeIIT3、ExpIIT3、ExqIIT3、ExmIIT3、ExoIIT3、ExnIIT3电器设备。防爆电器的选用防爆电器的选用防爆电器的选用防爆电器的选用注意要点：注意要点：上述选型执行的是IEC标准IEC60079版，爆炸性气体环境用电气设备第14部分：危险场所电气安装（煤矿除外）中的规定。选用原则：只高不低，高可代低，低不可代高。五、五、五、五、IEC61241/GB12476IEC61241/GB12476粉粉粉粉尘尘防爆的基防爆的基防爆的基防爆的基础础知知知知识识1、粉尘防爆型电气设备概念：采用防尘型、尘密型性能达到规定要求的外壳使粉尘不能或难于进入外壳内，而与点燃源隔离，达到防爆的目的。IEC规定其标志用“Ex”来表示。与GB3836用“DIP”表示有较大差别。按使用区域分为1D/2D/3D三级。2、保护型式：用壳体保护，用符号“tD”表示用气体保护，用符号“pD”表示用本安保护，用符号“iD”表示，又可分为iaD和ibD用浇封保护，用符号“mD”表示,又可分为maD和mbD五、五、五、五、IEC61241/GB12476IEC61241/GB12476粉粉粉粉尘尘防爆的基防爆的基防爆的基防爆的基础础知知知知识识2、粉、粉尘防爆区域的划分：防爆区域的划分：20区：在正常运行过程中可燃粉尘连续出现或经常出现，其数量足以形成可燃性粉尘与空气混合物或可能形成无法控制和极厚的粉尘层的场所。21区：在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物但未划入20区。22区：在异常条件下，可燃性粉尘云偶尔出现并且只是短时间存在、或可燃性粉尘偶尔出现堆积或可能存在粉尘层并且产生可燃性粉尘空气混合物的场所。五、五、五、五、IEC61241/GB12476IEC61241/GB12476粉粉粉粉尘尘防爆的基防爆的基防爆的基防爆的基础础知知知知识识3、温度、温度组别分分类：同气体防爆，分为6组，但必须标出具体温度的数字。4、防爆、防爆标志的含志的含义ExtDA21IP65T135-“Ex”表示防爆总标志；“tD”表示保护型式为壳体；“A21”表示使用区域为21区，采用A类试验方法；“IP65”表示壳体的防护等级为IP65；“T135”表示温度组别。结束谢谢谢谢
