三相桥式全控整流电路的工作原理
三相桥式全控整流原理电路结构如图1所示。三相桥式全控整流电路是应用最广泛的整流电路，完整的三相桥式整流电路由整流变压器、6个桥式连接的晶闸管、负载、触发器和同步环节组成（见图1-1）。6个晶闸管以次相隔60度触发，将电源交流电整流为直流电。三相桥式整流电路必须采用双脉冲触发或宽脉冲触发方式，以保证在每一瞬时都有两个晶闸管同时导通（上桥臂和下桥臂各一个）。整流变压器采用三角形/星形联结是为了减少3的整倍次谐波电流对电源的影响。
元件的有序控制，即共阴极组中与a、b、c三相电源相接的三个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的三个晶闸管分别为 VT、VT。它们可构成电源系统对负载供电的6条整流回路，各整流回路的交流电源电压为两元件所在的相间的线电压。

图1-1 三相桥式全控整流原理电路

在三相桥式全控整流电路中，对共阴极组和共阳极组是同时进行控制的，控制角都是α。由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。很显然在输出电压相同的情况下，三相桥式晶闸管要求的最大反向电压，可比三相半波线路中的晶闸管低一半。
为了分析方便，使三相全控桥的六个晶闸管触发的顺序是1-2-3-4-5-6，晶闸管是这样编号的：晶闸管KP1和KP4接a相，晶闸管KP3和KP6接b相，晶管KP5和KP2接c相。

晶闸管KP1、KP3、KP5组成共阴极组，而晶闸管KP2、KP4、KP6组成共阳极组。

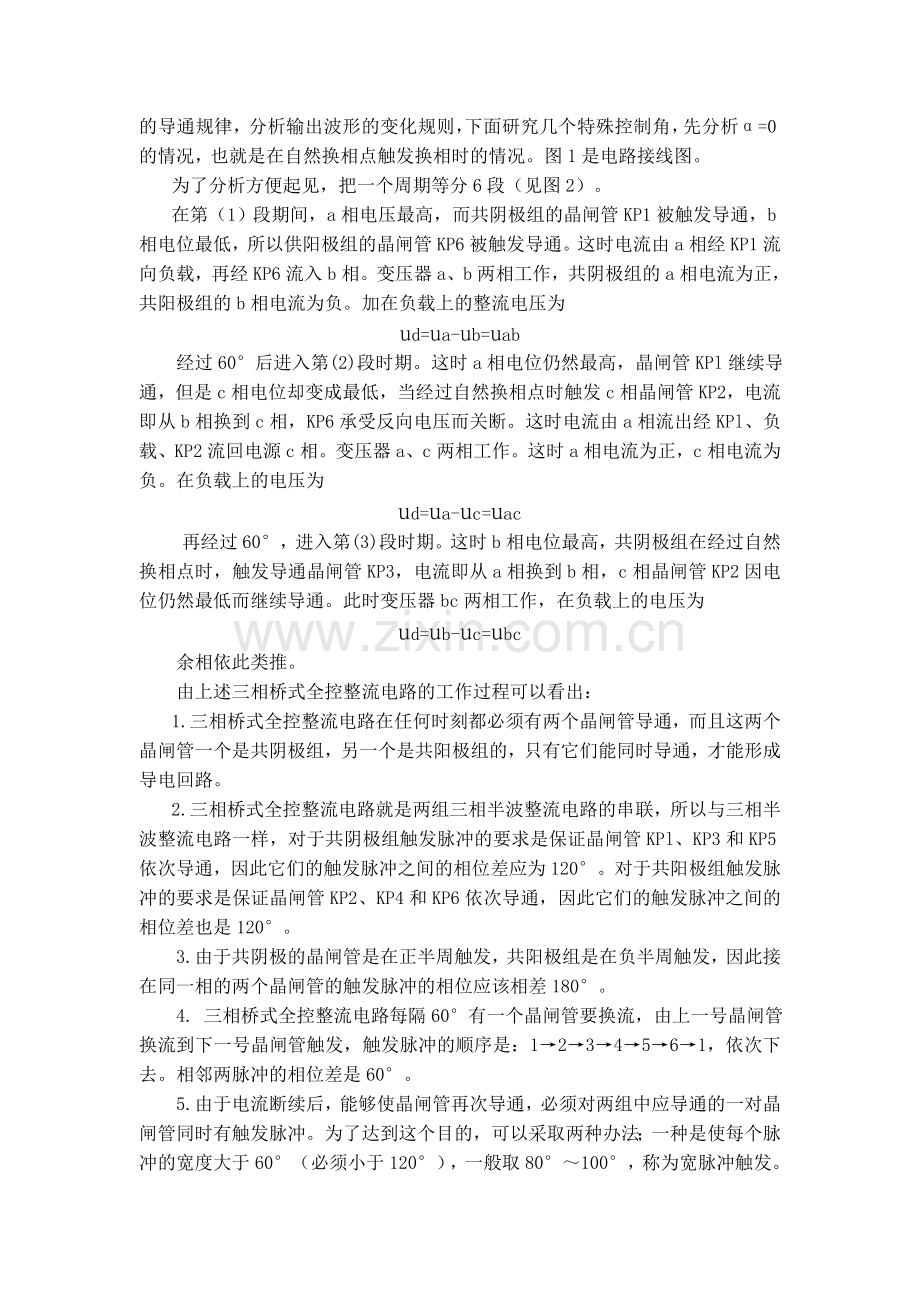

为了搞清楚α变化时各晶闸管的导通规律，分析输出波形的变化规则，下面研究几个特殊控制角，先分析α=0的情况，也就是在自然换相点触发换相时的情况。图1是电路接线图。
为了分析方便起见，把一个周期等分6段（见图2）。
在第（1）段期间，a相电压最高，而共阴极组的晶闸管KP1被触发导通，b相电位最低，所以供阳极组的晶闸管KP6被触发导通。这时电流由a相经KP1流向负载，再经KP6流入b相。变压器a、b两相工作，共阴极组的a相电流为正，共阳极组的b相电流为负。加在负载上的整流电压为
ud=ua-ub=uab
经过60°后进入第(2)段时期。这时a相电位仍然最高，晶闸管KPl继续导通，但是c相电位却变成最低，当经过自然换相点时触发c相晶闸管KP2，电流即从b相换到c相，KP6承受反向电压而关断。这时电流由a相流出经KPl、负载、KP2流回电源c相。变压器a、c两相工作。这时a相电流为正，c相电流为负。在负载上的电压为
ud=ua-uc=uac
再经过60°，进入第(3)段时期。这时b相电位最高，共阴极组在经过自然换相点时，触发导通晶闸管KP3，电流即从a相换到b相，c相晶闸管KP2因电位仍然最低而继续导通。此时变压器bc两相工作，在负载上的电压为
ud=ub-uc=ubc
余相依此类推。
由上述三相桥式全控整流电路的工作过程可以看出：
1.三相桥式全控整流电路在任何时刻都必须有两个晶闸管导通，而且这两个晶闸管一个是共阴极组，另一个是共阳极组的，只有它们能同时导通，才能形成导电回路。
2. 三相桥式全控整流电路就是两组三相半波整流电路的串联，所以与三相半波整流电路一样，对于共阴极组触发脉冲的要求是保证晶闸管KPl、KP3和KP5依次导通，因此它们的触发脉冲之间的相位差应为120°。对于共阳极组触发脉冲的要求是保证晶闸管KP2、KP4和KP6依次导通，因此它们的触发脉冲之间的相位差也是120°。
3.由于共阴极的晶闸管是在正半周触发，共阳极组是在负半周触发，因此接在同一相的两个晶闸管的触发脉冲的相位应该相差180°。
4. 三相桥式全控整流电路每隔60°有一个晶闸管要换流，由上一号晶闸管换流到下一号晶闸管触发，触发脉冲的顺序是：1→2→3→4→5→6→1，依次下去。相邻两脉冲的相位差是60°。
5.由于电流断续后，能够使晶闸管再次导通，必须对两组中应导通的一对晶闸管同时有触发脉冲。为了达到这个目的，可以采取两种办法；一种是使每个脉冲的宽度大于60°（必须小于120°），一般取80°～100°，称为宽脉冲触发。另一种是在触发某一号晶闸管时，同时给前一号晶闸管补发一个脉冲，使共阴极组和共阳极组的两个应导通的晶闸管上都有触发脉冲，相当于两个窄脉冲等效地代替大于60°的宽脉冲。这种方法称双脉冲触发。
6.整流输出的电压，也就是负载上的电压。整流输出的电压应该是两相电压相减后的波形，实际上都属于线电压，波头uab、uac、ubc、uba、uca、ucb均为线电压的一部分，是上述线电压的包络线。相电压的交点与线电压的交点在同一角度位置上，故线电压的交点同样是自然换相点，同时亦可看出，三相桥式全控的整流电压在一个周期内脉动六次，脉动频率为6 × 50=300赫，比三相半波时大一倍。
7．晶闸管所承受的电压。三相桥式整流电路在任何瞬间仅有二臂的元件导通，其余四臂的元件均承受变化着的反向电压。例如在第(1)段时期，KP1和KP6导通，此时KP3和KP4,承受反向线电压uba=ub-ua。KP2承受反向线电压ubc=ub-uc。KP5承受反向线电压uca=uc-ua。晶闸管所受的反向最大电压即为线电压的峰值。当α从零增大的过程中，同样可分析出晶闸管承受的最大正向电压也是线电压的峰值。
