辊式破碎机分类及工作原理
电弧炉www.yejinye/sell/list-38.html
辊式破碎机的工作原理如图3-8-(d)所示。物料在两个相对反向转动的电弧炉圆辊之间受挤压、磨剥而破碎。辊式破碎机按转辊数目分为单辊、对辊和四辊破碎机等。单辊破碎机多用于破碎烧结矿，对辊和四辊破碎机用于破碎焦炭及无烟煤等。
(1)剪切式单辊破碎机:剪切式单辊破碎机主要由星辊、轴辊、轴套、水管、固定箅及传动减速机构组成，如图3-8-3所示。箅板是固定的，设在破碎机的下面，星辊在箅板条之间的间隙内转动。破碎齿冠由耐热耐磨材料堆焊或镶块而成。破碎齿的形状不一，有三齿的也有四齿的，一般以四齿的为多。
剪切式单辊破碎机是借助转动的星辊与侧下方的箅板形成剪切作用将热烧结矿破碎。设备的规格用星辊的直径和长度来表示。如！1400x2600表示单辊破碎星辊直径为1400mm。

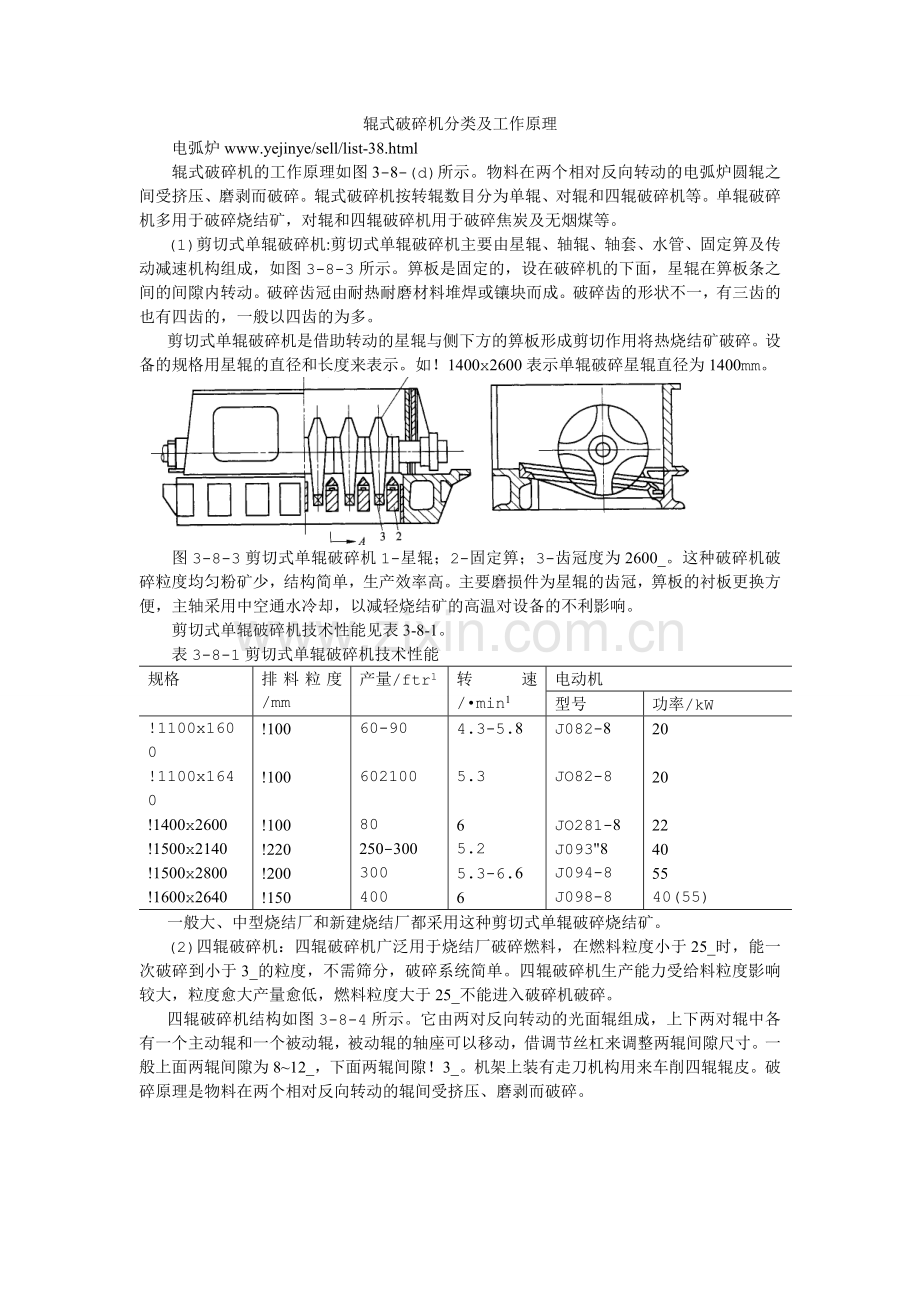

图3-8-3剪切式单辊破碎机1-星辊；2-固定箅；3-齿冠度为2600_。这种破碎机破碎粒度均匀粉矿少，结构简单，生产效率高。主要磨损件为星辊的齿冠，箅板的衬板更换方便，主轴采用中空通水冷却，以减轻烧结矿的高温对设备的不利影响。
剪切式单辊破碎机技术性能见表3-8-1。
表3-8-1剪切式单辊破碎机技术性能
规格
排料粒度/mm
产量/ftr1
转速/•min1
电动机
型号
功率/kW
!1100x1600
!100
60-90
4.3-5.8
J082-8
20
!1100x1640
!100
602100
5.3
JO82-8
20
!1400x2600
!100
80
6
JO281-8
22
!1500x2140
!220
250-300
5.2
J093"8
40
!1500x2800
!200
300
5.3-6.6
J094-8
55
!1600x2640
!150
400
6
J098-8
40(55)
一般大、中型烧结厂和新建烧结厂都采用这种剪切式单辊破碎烧结矿。
(2)四辊破碎机：四辊破碎机广泛用于烧结厂破碎燃料，在燃料粒度小于25_时，能一次破碎到小于3_的粒度，不需筛分，破碎系统简单。四辊破碎机生产能力受给料粒度影响较大，粒度愈大产量愈低，燃料粒度大于25_不能进入破碎机破碎。
四辊破碎机结构如图3-8-4所示。它由两对反向转动的光面辊组成，上下两对辊中各有一个主动辊和一个被动辊，被动辊的轴座可以移动，借调节丝杠来调整两辊间隙尺寸。一般上面两辊间隙为8~12_，下面两辊间隙！3_。机架上装有走刀机构用来车削四辊辊皮。破碎原理是物料在两个相对反向转动的辊间受挤压、磨剥而破碎。

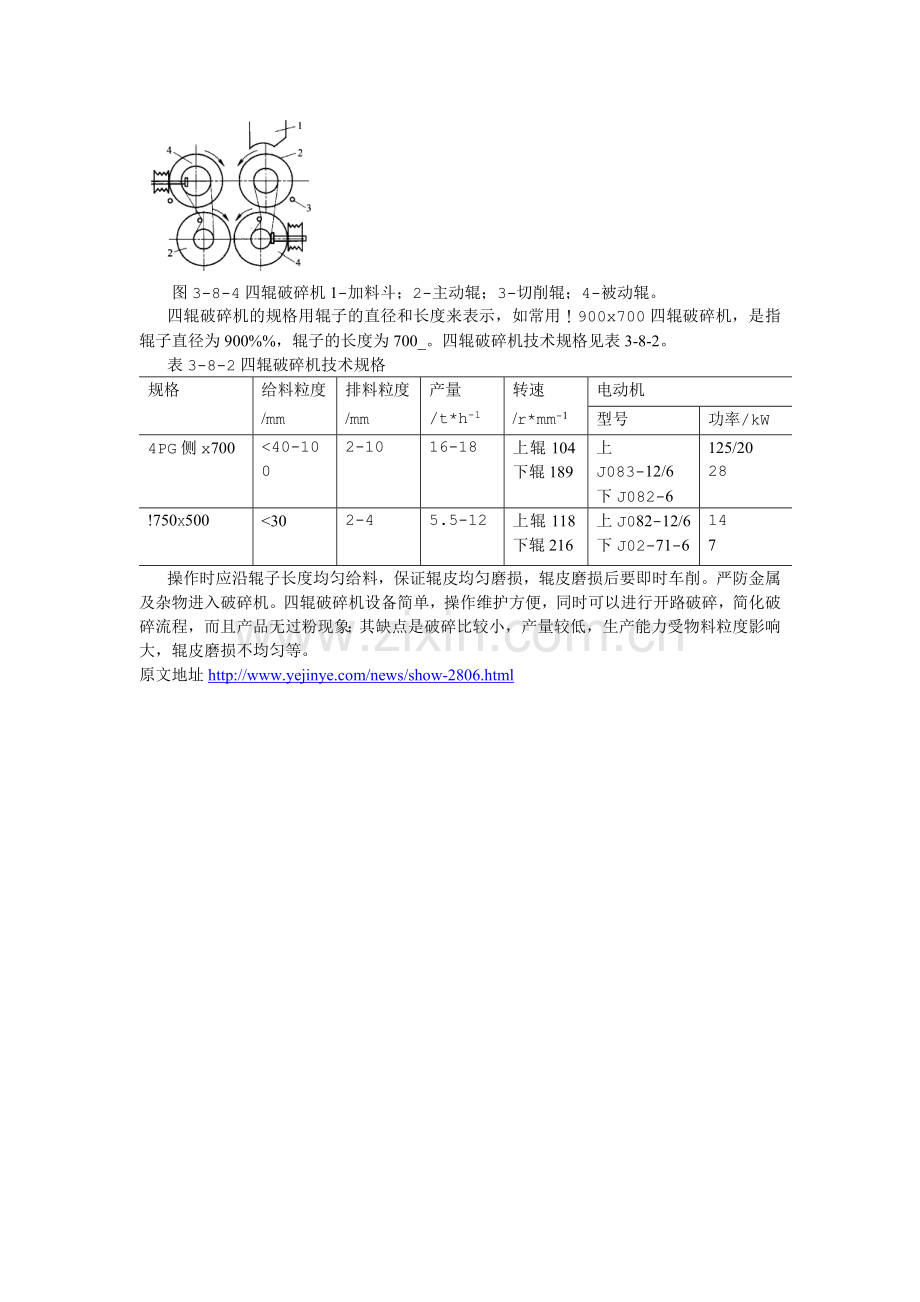

图3-8-4四辊破碎机1-加料斗；2-主动辊；3-切削辊；4-被动辊。
四辊破碎机的规格用辊子的直径和长度来表示，如常用！900x700四辊破碎机，是指辊子直径为900%%，辊子的长度为700_。四辊破碎机技术规格见表3-8-2。
表3-8-2四辊破碎机技术规格
规格
给料粒度
排料粒度
产量
转速
电动机
/mm
/mm
/t*h-1
/r*mm-1
型号
功率/kW
4PG侧x700
<40-100
2-10
16-18
上辊104下辊189
上J083-12/6下J082-6
125/20
28
!750x500
<30
2-4
5.5-12
上辊118下辊216
上J082-12/6下J02-71-6
14
7
操作时应沿辊子长度均匀给料，保证辊皮均匀磨损，辊皮磨损后要即时车削。严防金属及杂物进入破碎机。四辊破碎机设备简单，操作维护方便，同时可以进行开路破碎，简化破碎流程，而且产品无过粉现象；其缺点是破碎比较小，产量较低，生产能力受物料粒度影响大，辊皮磨损不均匀等。
