麻峪雨水泵站升级改造工程冬季施工方案.doc

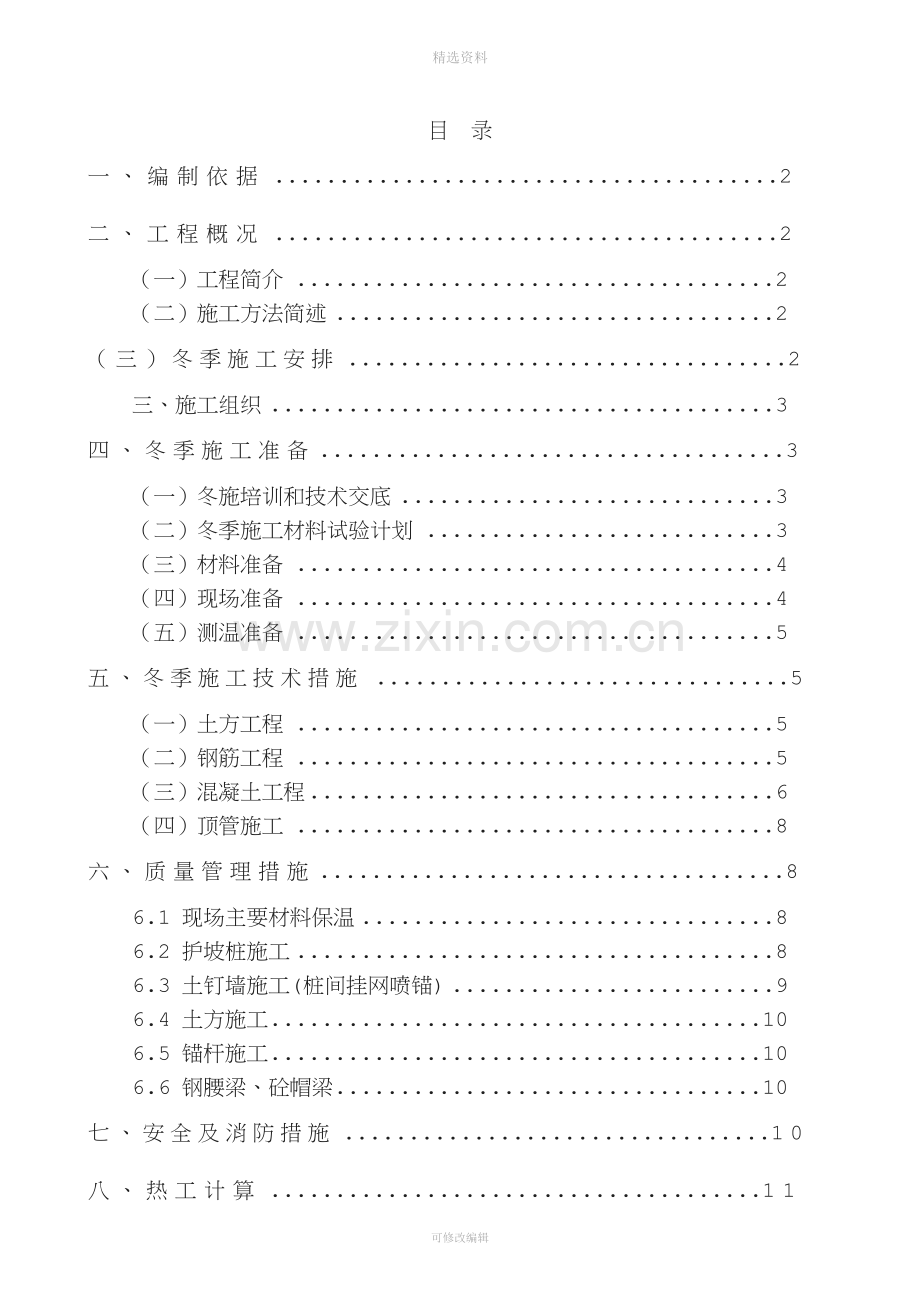

精选资料麻峪桥桥区积水治理工程 （麻峪雨水泵站升级改造工程）冬季施工专项方案编 制 人： 审 核 人： 审 批 人： 编制单位：北京城建集团有限责任公司泵站升级改造项目经理部编制日期： 2013年1月6日 可修改编辑目 录一、编制依据2二、工程概况2（一）工程简介2（二）施工方法简述2（三）冬季施工安排2三、施工组织3四、冬季施工准备3（一）冬施培训和技术交底3（二）冬季施工材料试验计划3（三）材料准备4（四）现场准备4（五）测温准备5五、冬季施工技术措施5（一）土方工程5（二）钢筋工程5（三）混凝土工程6（四）顶管施工8六、质量管理措施86.1 现场主要材料保温86.2 护坡桩施工86.3 土钉墙施工(桩间挂网喷锚)96.4 土方施工106.5 锚杆施工106.6 钢腰梁、砼帽梁10七、安全及消防措施10八、热工计算11一、编制依据序号项目内容编号1图纸麻峪雨水泵站升级改造工程施工图2012J2482施工组织设计麻峪雨水泵站升级改造工程施工组织设计3规程、规范（1）混凝土结构工程施工及验收规范GB50204-2002（2）钢筋焊接及验收规程JGJ18-2003（3）钢筋机械连接通用技术规程JGJ107-2003（4）混凝土结构施工图平面整体表示方法制图规则和构造详图03G101（5）钢筋焊接接头试验方法标准JGJ/T27-20014法规关于印发房屋建筑工程和市政基础设施工程实行见证取样和送检的规定的通知建2000211号二、工程概况（一）工程简介拟建麻峪雨水调蓄池总长为37.10m，宽26.2m，标准池深为8.30m(局部池深为9.30m)，泵站总长16.5m，宽11.15m，标准池深为12.13m(局部池深为14.60m)为现浇钢筋混凝土整体结构。（二）施工方法简述基础土方开挖采用机械配合人工开挖进行，钢筋连接形式采用直螺纹连接和绑扎连接。混凝土模板全部采用15mm厚覆膜多层板拼接而成。混凝土采用全部商品混凝土，混凝土浇注采用砼泵车施工。（三）冬季施工安排1、冬季施工期限如连续五天的日平均气温稳定在5以下，进入冬季施工，当气温转暖时，最后一个5d的日平均气温稳定在5以上为冬季施工的终日。（日平均气温是1d内2、8、14和20时等4次室外气温观测结果的平均值，这是在地面以上1.5m处，并远离热源的地方测得的）。根据北京地区历年气温，每年11月15日到次年3月15日左右为冬施期，故本工程工期经过冬施期间。2、冬季施工部位本工程冬季施工部位：深基坑工程、顶管施工。3、冬季施工措施混凝土选用综合蓄热法保温，即两层草帘被加一层塑料布。三、施工组织（一）组建冬施领导小组组 长：崔林副组长：孙玉国 陈勤东组 员：项目部所有人员（二）管理人员职责分工四、冬季施工准备（一）冬施培训和技术交底1、进入冬季施工前技术部门认真学习业主、集团公司下发的冬季施工有关文件，学习建筑工程冬季施工规程，并针对本工程特点编写可行的冬季施工方案，并向施工队及时下发冬季施工技术交底。2、冬季施工方案编制完毕后，及时召集项目部管理人员及施工队主要人员进行冬季施工方案交底会，明确施工方案和责任。3、 试验员、测温工由公司中心试验室组织统一培训，经考核合格后方可上岗。（二）冬季施工材料试验计划1、钢筋试验、现场直螺纹连接试验按照常温要求做试验。2、混凝土试块的留置数量除按常温要求外（常温制作同体试件的数量根据施工用途定），增设不少于四组同体试件。掺防冻剂的混凝土，其中取两组用于检验受冻前混凝土强度，一组用于检验同条件养护28天、再标准养护28天共56天的混凝土强度，再多增加一组同条件备用拆模试块。3、制作试块的备用试模提前准备并满足冬季施工所需的周转数量，现场同条件养护试块必须与结构同条件养护，不得特意进行保温处理，为防止丢失试块所有现场同条件养护的混凝土试块必须装入铁笼加锁保护。4、混凝土试块留置符合下列条件：（1）标养试块混凝土每一流水段、同一配合比的混凝土不足100m3取样一次，超过100m3时另取样一次。连续浇筑混凝土超过1000m3时，每200m3混凝土取样且不得少于一次。抗渗混凝土按照每500m3留置一组抗渗试件。（2）同条件试块（与结构同地点同条件养护）冬季施工时抗渗混凝土留置同条件养护试块；梁、顶板拆模同条件强度试块（备用试块不少于两组，前三次留置不少于三组）；冬施临界强度试块（4MPa）（前三次留置不少于三组）；冬施试块同条件28天再标养28天。每一层墙体、柱取二组600d的同条件试块，用于结构实体检测（此试件由甲方、监理同施工单位共同选定取样地点，并做好见证记录），其具体数量根据施工部位需要确定。（三）材料准备序号名 称单位数量进场时间1塑料薄膜m25002013年1月20日3阻燃草帘m210002013年1月20日4尼龙彩条布m22002013年1月20日5海绵条m210002013年1月20日（四）现场准备1、在冬施前对施工现场办公区和生活区的外露上下水管线、节门井、消防栓以及混凝土输送泵管道、消防管道等提前做好保温工作，防止寒流来临时冻坏水管，影响施工。2、施工场地和建筑物周围做好排水工作，不得使地基和基础被水浸泡，同时避免因天气寒冷来临导致场内道路结冰。3、现场污水管线要保持畅通，隔油池、沉淀池封闭好，定期对其进行清掏，防止冻结。4、对工地现场的混凝土试块养护室进行密封，为冬施期间各种试块的养护工作提供可靠的保证。标养室内温度202，湿度达到95以上。5、各种油料要入库管理，做好消防工作，不得露天存放。6、现场设立专门库房存放保温供暖设备及保温材料，设专人看管，易损耗物品发现破损立即修补或更新。7、准备好办公室取暖设施以及施工队的取暖设施（电暖气）。8、对于怕潮的材料（如模板、木方等）要采取防潮措施，必要时用彩条布遮盖，模板堆放处要垫高码放并保持通风良好。9、钢筋堆放必须垫木方，为防止雪水浸泡，必要时用彩条布遮盖。（五）测温准备1、测温器具准备序号项目单位数量1电子测温计个12棒式水银温度计支52、安排测温人员进行气温观测，做好记录。听取天气预报，及时了解天气情况，防止寒流袭击，积极采取措施；开始测温前，准备好必备的工具、用具、文具，为正常测温创造有利条件。3、现场测温员将施工期间的室外气温、混凝土等各项测量及检验的温度结果作好记录，如实填写冬季施工测温记录表、混凝土搅拌测温记录等文件，由技术部门领导负责实施，夜间温度由当夜值班人员负责监督管理，认真做好记录，每日上午向技术负责人汇报。五、冬季施工技术措施（一）土方工程1、施工前做好一切准备工作，保证连续施工。2、运输道路采取防滑措施，降雪后及时清扫积雪，路上有积水时及时清除，以免结冰。3、为防止基底受冻而预留30cm翻松土层防冻，待基槽验收完毕后由人工清理，其上满铺二层阻燃草帘，草帘上满铺一层塑料薄膜进行保温。基底进行钎探时，每打几个孔后及时恢复覆盖保温材料，不能大面积掀盖，以免基底受冻。4、冬期施工期间，若基槽开挖后不能马上进行基础施工，应按设计槽底（坑）标高预留300mm余土，边清槽边作基础。基础下的土层已受冻而又必须继续基础施工时，应将冻层全部挖出，进行换土处理。（二）钢筋工程冬期室外焊接时，应搭设防雪棚，用于挡风、防雪，并配置二只以上灭火器，有防火制度、措施、责任人。1、钢筋在运输和加工过程中要防止撞击和刻痕。2、负温焊接与常温焊接相比，应适当加大焊接电流、通电时间及接头保温时间。3、当电源电压下降大于5%时，不宜进行焊接。4、冬期的钢筋堆放离地100mm以上，遇雪天堆场应覆盖，防止雪冻结在钢筋上；遇有在钢筋面冻结成瘤，须用热风机吹干。5、当雪天、风速超过5.4m/s（3级风）时进行焊接作业，采取遮蔽措施，焊后未冷却的接头不得碰到冰雪。在负温下施工时，对气源设备应采取保温防冻措施；当温度低于-15时，对接头采取预热和保温缓冷措施。（三）混凝土工程冬施期间结构施工全部采用商品混凝土，混凝土在冬施过程中采用综合蓄热法保温，综合蓄热法是对混凝土原材料进行加热，以提高混凝土的入模温度，成型后对其表面进行覆盖保温，同时可利用水泥的水化热和掺外加剂的方法，使混凝土在受冻前达到抗冻临界强度，转入负温后，强度继续增长。为保证冬施工程质量，对混凝土运输、浇筑及养护作如下要求：1、搅拌站外加剂采用无盐类防冻剂，严格控制防冻剂等外加剂掺量。外加剂必须符合混凝土外加剂技术规程（DBJ02-61-2002）、混凝土外加剂应用技术规范（GB50119-2003）的规定及建委相关规定，方准使用；冬施混凝土优先选择硅酸盐或普通硅酸盐水泥（水泥不得直接加热），其强度等级不得低于42.5MPa，每立方米混凝土水泥用量不少于300kg，水灰比不大于0.6，骨料清洁。2、混凝土从搅拌站到现场出罐的时间要尽量缩短，同时要做好混凝土罐车及泵管的保温工作。混凝土罐车覆盖棉被保温，混凝土泵管采用岩棉管或用聚氯乙烯发泡保温管包裹，至少加双层保温。3、要求混凝土出罐温度不小于15，且入模温度不得低于8。4、混凝土要充分搅拌后再卸车，每盘搅拌时间不少于180秒，严禁加水。若发生离析坚决退场，并做好坍落度试验，对不符合试验要求的混凝土坚决退场。5、外加剂掺量要严格按大气最低温度掺加，应充分考虑到混凝土达到受冻临界强度的气温变化。当室外最低气温不低于-15时，混凝土受冻临界强度不得小于4N/mm2；当室外最低气温不低于-30时，混凝土受冻临界强度不得小于5N/mm2。必须使用低碱外加剂，每立方米混凝土因掺用外加剂加入的碱量不得超过1千克，不得使用含有尿素的外加剂，掺外加剂的计量要准确。6、养护和测温1) 混凝土及模板的保温覆盖厚度应根据热工计算确定。为防止水分散失，混凝土表面要铺一层塑料薄膜，在塑料薄膜上覆盖阻燃草帘被。2) 在负温条件下，严禁浇水养护。混凝土浇筑后在外露表面必须覆盖一层塑料布，并进行保温。掺加防冻剂的混凝土强度达到受冻临界强度以前，每2小时测温一次；达到临界强度以后，每6小时测温一次；混凝土的出罐温度检测应每工作台不少于4次。测温人员要认真负责，作好浇筑之后混凝土的温度记录，发现异常情况，要及时报送经理部技术人员，便于采取措施。3) 测温孔的留置方法：在混凝土未凝固前插入10钢筋头,待混凝土初凝时将钢筋头拔出，即采用插拔钢筋头方法留置，测温孔应设在有代表性的结构部位和温度变化大、易冷却的部位，孔深为5-6cm，测温孔平时要堵塞。测温时，测温表应采取与外界气温隔离措施，并留在孔内不得少于3分钟。4) 测温工具：测温工具如下：序 号测 温 工 具单 位数 量1电子测温计个12最高最低温度计个23棒式水银温度计根54手电筒个35) 测温时间测温项目时间测温次数大气温度 环境温度每昼夜4次砼入模温度每工作班不少于4次混凝土养护测温未达到临界强度时每隔2小时测量一次，达到临界强度后，每隔6小时测量一次。注： 临界强度：当室外最低温度不低于-15C时不得小于4Mpa, 当室外气温不低于-30C时不得小于5Mpa。当砼温度低于5C，且内外温差不大于20C时，可以停止测温，撤除保温设施，测温时，测温仪器在留置的测温孔内，不少于3 min。6) 测温孔布置全部测温孔均编号，测温孔主要设置在有代表性的结构部位和温度变化大易冷却的部位。帽梁部位每20m设一个测温孔，孔深为1/3梁高，测温孔垂直留置。“土钉墙”表面温度代替混凝土温度，每20平方米一个点，孔深1/2墙厚。7、试块留置l 28d标准养护试块l 临界强度试块l 冬施转常温的砼试块8、测温记录现场配专职测温员2名，所有各项测量及检验结果，均填写“混凝土工程施工记录”和“大气测温记录表”等记录，由试验员负责实施，夜间温度由当夜值班人员负责监督管理，认真做好记录，每日上午向试验员汇报。（四）顶管施工1、当气温连续3天以上低于0时，应加强机头前方土体观测，注意是否有冻土层出现，若出现冻土，则必须放慢顶进速度，适当增减顶力。2、顶管作业开始后，必须保证24小时作业，不间断顶进，严禁间歇施工作业。3、出土起吊时，作业人员要严格检查料斗和吊钩的连接，吊钩起吊时施工人员必须施以搀扶力，严防起吊过程中吊钩、料斗滑移。4、气温回升过程中，要对工作坑周边边坡进行监测，以防气温回升边坡松动垮塌，排出安全隐患。六、质量管理措施加强冬施组织领导和冬施管理工作，落实责任制，建立冬施质量体系。项目经理部要设置专人收看当天或近期天气预报，根据气温变化采取对策，保证冬施顺利进行。各分项工程的冬施质量及安全保证措施如下：6.1 现场主要材料保温1. 水泥要放置在水泥平台上，水泥台用100100mm的方木铺设，方木间距300mm，方木上铺设一层油毡后塑料布。水泥堆上覆盖一层塑料布，塑料布上覆盖草帘被保温。2. 砂石料分别堆放在砖砌方池内，砂石中间用砖墙隔开，不得混放。砂石料堆上覆盖一层塑料布，塑料布上覆盖草帘被保温。3. 钢筋、型钢等钢材分类放置，并用方木支垫，不得直接堆放在地面上，雨雪天气及时用塑料布覆盖。4. 外加剂应放置在库房内，严格按产品说明书要求对方保管。6.2 护坡桩施工1. 钻机在钻进冻土时应加大钻杆对土层的压力，并防止摆动和偏位；2. 混凝土为商品混凝土搅拌站提供，混凝土运输车包裹保温棉被；3. 确保进入桩孔内的混凝土温度不低于10；。4. 本工程由于护坡桩桩身混凝土在地下，不存在受冻的问题，但桩头部分由于距地面较进，为确保桩头不受冻，在成桩的同时及时用土（成桩时带出的孔内土）或保温草帘被覆盖桩头。5. 不得将带有冻块的石料投入孔内，不得向石料堆上洒水，雪天用塑料布等物品及时覆盖石料。6. 钢筋笼加工1) 钢筋可以在负温条件，其环境温度不宜低于-20。同时应有防雪挡风措施。焊后的接头，严禁立刻碰到冰雪。2) 钢筋负温手工电弧焊的焊接参数要严格参照现行相关规范；3) 为防止接头热影响区的温度剃度突然增大，进行帮条电弧焊或搭接电弧焊时，第一层焊缝，先从中间引弧，再向两端运弧；立焊时，先从中间向上运弧，再从下端向中间运弧。以使接头端部的钢筋达到一定的预热效果。在以后各层焊缝的焊接时，采取分层控温施焊。层间温度控制在150350之间，以起到缓冷的作用，坡口焊的加强焊缝的焊接，也应分两层控温施焊。4) 焊接电源应略微增大，焊接速度适当减慢。在焊接过程中，一般应采用短弧施焊，防止断弧，且不要产生烧伤现象和在非焊接部位引弧，以避免使钢筋受到损伤。6) 钢筋、钢筋笼的加工场地和堆放在场地应平整密实，防止因冻融产生地面下沉，造成钢筋笼弯曲。6.3 土钉墙施工(桩间挂网喷锚)1. 基坑边坡开挖后及时进行喷锚施工，若因其它原因无法施工时应及时覆盖保温草帘以防墙土受冻；2. 由于喷锚砼为干性混凝土，且通过空压机高压喷射到墙体，由于面积大、高度高，无法覆盖养护，所以在砼中加入一定量的早强剂或早强型防冻剂以提高混凝土早期强度，防止混凝土受冻。3. 喷锚所用砂、石表面不得有冰、雪和冻块；严格按配合比掺料，计量要准确。各种材料搅拌后要及时使用，避免混合料受冻。4. 做好水泥的保温措施，不得使用受冻的水泥；5. 土钉所用水泥浆由于是注入地下，可避免养护过程中受冻，但在搅拌及输送过程中存在受冻可能。由于纯水泥浆水化热大，可不进行处理，但为保证质量，在水泥浆中掺加早强型防冻剂，保证注入土体内水泥浆温度不低于5。6. 钢筋焊接要求同护坡桩。6.4 土方施工1. 冬季施工时，运输道路和施工现场应采取防滑和防火措施，如撒上炉渣或砂子等，以保持正常运输和安全。2. 运输车换用防冻液，保证雨刷、灯光、制动设备完好；雪天行使严禁滑行，汽车之间应保持一定距离；根据路面情况采取排挡控制速度；不能急刹车，防止侧滑；通过积雪、结冰道路，要避让行人和慢行车；夜间行使要注意变换灯光，不要冒失行车，以防事故发生。3. 开挖工程因故暂停时，挖方工作面可用挖土机先行翻松4060cm土或用防火草帘等保温材料覆盖。当冻土层较厚又比较坚硬时，可采用重型推土机钩拉破碎。6.5 锚杆施工1. 钢绞线不得有冰、霜和冻块。2. 锚杆用水泥浆由于注入地下，可避免养护过程中受冻，但在搅拌及输送过程中存在受冻可能，由于纯水泥浆水化热大，在温度高于5，可不进行处理，但为保证质量，在水泥浆中掺加早强型防冻剂，保证水泥浆的温度不低于5。6.6 钢腰梁、砼帽梁1. 钢腰梁的加工场地和堆放在场地应平整密实，防止因冻融产生地面下沉，造成钢腰梁弯曲。2. 安装钢腰梁之前，应清除上面的积雪积冰。3. 商品混凝土在运输过程中要有保温措施，以保证混凝土的出罐温度。4. 帽梁浇筑砼后，要及时用塑料布覆盖，然后覆盖草帘被等防寒物品。当天浇筑的砼要留置23个测温孔，进行测温。温度低于1时，要及时加盖草帘被保温。七、安全及消防措施（一）施工前组织经理部职工和施工队进行冬施安全教育，进入施工现场必须佩戴好安全帽，不得以棉帽代替安全帽。特殊工种必须持证上岗，现场严禁吸烟。（二）冬季施工做好防滑措施，人行马道设防滑木条，雪后、雨后及时清理脚手架及上人马道上的积雪和冻冰块防止结冰湿滑；停工后有复工时外脚手架全面检查合格后方可投入使用；冬施期间全面加固马道和脚手架，外脚手架必须设防护拦，并按规定张设安全网。（三）土方开挖必须按规定放坡，不得直壁开挖。严禁在冻土层下掏挖取土。（四）化学外加剂的安全管理措施1、不同性质的外加剂分类堆放并建立领发制度。有毒品或可能引起其它危险的物品，实行专门管理，标明品名、危险标识，防止错用。2、配置外加剂人员，按规定配备必要的防护用品用具。（五）冬施测温人员，不得在混凝土养护坑（池）边沿站立和行走，注意脚下磕绊物等。（六）加强用火管理，生活区冬季电暖气必须经检查合格方可使用。现场有足够的消防器材，防止火灾的发生。所有的消防器材，设有明显标志，消防栓附近不得堆积物件，并保证消火栓用水水源。（七）加强用电管理，现场禁止使用裸线，不得私架电线，加强线路检查，防止漏电及电路失火，尤其是要在大风雪后对供电线路进行检查，防止断线造成触电事故。电源开关，控制箱等设施要加锁，并由临时用电电工负责管理，经理部全体管理人员齐抓共管，防止漏电触电。民工宿舍采用电暖气取暖过冬，加强电暖气的安全使用，制定电暖气开、关使用时间，一般白天上班时间关，夜晚下班时间开，对电暖气的安全使用应指定专人负责。严禁在电暖气上搭烤衣物，随意移动电暖气，以免造成电路短路发生火灾和人员触电伤亡事故的发生。（八）消防管采用阻燃草帘袋缠裹两圈外包塑薄膜保温，防止冻胀。（九）消防保卫人员每天对工地用火用电等情况进行巡查，每旬参加一次文明施工检查。严格执行用火申请制度。施行电、气焊必须设专人看火，焊接前必须将附近和下方的易燃物清理干净，焊接完毕后仔细检查并确保没有火种遗留。八、热工计算（一）要求混凝土供应厂家提供混凝土的出机温度根据建筑工程冬季施工工程(JGJ104-2011)附录B混凝土的热工计算公式：混凝土拌合物浇筑入模后温度式中：T1混凝土拌合物出机温度（）； T室外环境温度（）； t1混凝土拌合物运输的时间（t）； n混凝土拌合物转运次数； 温度损失系数；混凝土浇筑完成时温度式中：T2混凝土拌合物运输与输送到浇筑地点时温度（）；CC混凝土比热容（kJ/(kgk)）；Cf模板的比热容（kJ/(kgk)）；Cs钢筋的比热容（kJ/(kgk)）；mc每m3混凝土的重量（kg）；mf每m3混凝土接触的模板重量（kg）；ms每m3混凝土接触的钢筋重量（kg）；Tf模板温度（）；Ts钢筋温度（）。1、要求混凝土浇筑成型完成时的温度T3=5，混凝土拌和物入模浇筑后温度T2：（CC=1；Cf= Cs=0.48；mc=2400；mf=400；ms=500）当环境温度-15时 当环境温度-10时 当环境温度-5时2、混凝土拌和物经运输到浇筑时的出罐车温度T1：（= 0.25；n=1；t1 =0.7）当环境温度-15时 当环境温度-10时当环境温度-5时故原则上要求混凝土出罐温度为：为避免其它不利因素影响，将理论计算温度适当提高2，当环境温度-15时不低于17；当环境温度-10时不低于15；当环境温度-5时不低于12，能够保证混凝土入模浇筑后温度达到5以上。本工程冬施选用早强型抗冻剂，保证混凝土温度降至0前强度达到4.0Mpa。原文已完。下文为附加文档，如不需要，下载后可以编辑删除，谢谢！施工组织设计本施工组织设计是本着“一流的质量、一流的工期、科学管理”来进行编制的。编制时，我公司技术发展部、质检科以及项目部经过精心研究、合理组织、充分利用先进工艺，特制定本施工组织设计。一、 工程概况：西夏建材城生活区27#、30#住宅楼位于银川市新市区，橡胶厂对面。本工程由宁夏燕宝房地产开发有限公司开发，银川市规划建筑设计院设计。本工程耐火等级二级，屋面防水等级三级，地震防烈度为8度，设计使用年限50年。本工程建筑面积:27#楼3824.75m2;30#楼3824.75 m2。室内地坪0.00以绝对标高1110.5 m为准，总长27#楼47.28m；30#楼47.28 m。总宽27#楼14.26m；30#楼14.26 m。设计室外地坪至檐口高度18.6 00m，呈长方形布置，东西向，三个单元。本工程设计屋面为坡屋面防水采用防水涂料。外墙水泥砂浆抹面，外刷浅灰色墙漆。内墙面除卫生间200300瓷砖，高到顶外，其余均水泥砂桨罩面，刮二遍腻子；楼梯间内墙采用50厚胶粉聚苯颗粒保温。地面除卫生间200200防滑地砖，楼梯间50厚细石砼1：1水泥砂浆压光外，其余均采用50厚豆石砼毛地面。楼梯间单元门采用楼宇对讲门，卧室门、卫生间门采用木门，进户门采用保温防盗门。本工程窗均采用塑钢单框双玻窗，开启窗均加纱扇。本工程设计为节能型住宅，外墙均贴保温板。本工程设计为砖混结构，共六层。基础采用C30钢筋砼条形基础，上砌MU30毛石基础，砂浆采用M10水泥砂浆。一、二、三、四层墙体采用M10混合砂浆砌筑MU15多孔砖；五层以上采用M7.5混合砂浆砌筑MU15多孔砖。本工程结构中使用主要材料：钢材：I级钢，II级钢；砼：基础垫层C10，基础底板、地圈梁、基础构造柱均采用C30，其余均C20。本工程设计给水管采用PPR塑料管，热熔连接；排水管采用UPVC硬聚氯乙烯管，粘接；给水管道安装除立管及安装IC卡水表的管段明设计外，其余均暗设。本工程设计采暖为钢制高频焊翅片管散热器。本工程设计照明电源采用BV2.5铜芯线，插座电源等采用BV4铜芯线；除客厅为吸顶灯外，其余均采用座灯。二、 施工部署及进度计划1、工期安排本工程合同计划开工日期：2004年8月21日，竣工日期：2005年7月10日，合同工期315天。计划2004年9月15日前完成基础工程，2004年12月30日完成主体结构工程，2005年6月20日完成装修工种，安装工程穿插进行，于2005年7月1日前完成。具体进度计划详见附图1（施工进度计划）。2、施工顺序基础工程工程定位线（验线）挖坑钎探（验坑）砂砾垫层的施工基础砼垫层刷环保沥青 基础放线（预检）砼条形基础刷环保沥青 毛石基础的砌筑构造柱砼地圈梁地沟回填工。结构工程结构定位放线（预检）构造柱钢筋绑扎、定位（隐检）砖墙砌筑（50cm线找平、预检）柱梁、顶板支模（预检）梁板钢筋绑扎（隐检、开盘申请）砼浇筑下一层结构定位放线重复上述施工工序直至顶。内装修工程门窗框安装室内墙面抹灰楼地面门窗安装、油漆五金安装、内部清理通水通电、竣工。外装修工程外装修工程遵循先上后下原则，屋面工程（包括烟道、透气孔、压顶、找平层）结束后，进行大面积装饰，塑钢门窗在装修中逐步插入。三、 施工准备1、 现场道路本工程北靠北京西路，南临规划道路，交通较为方便。场内道路采用级配砂石铺垫，压路机压。2、 机械准备设2台搅拌机，2台水泵。现场设钢筋切断机1台，调直机1台，电焊机2台，1台对焊机。现场设木工锯，木工刨各1台。回填期间设打夯机2台。现场设塔吊2台。3、施工用电施工用电已由建设单位引入现场；根据工程特点，设总配电箱1个，塔吊、搅抖站、搅拌机、切断机、调直机、对焊机、木工棚、楼层用电、生活区各配置配电箱1个；电源均采用三相五线制；各分支均采用钢管埋地；各种机械均设置接零、接地保护。具体配电箱位置详见总施工平面图。3、 施工用水施工用水采用深井水自来水，并砌筑一蓄水池进行蓄水。楼层用水采用钢管焊接给水管，每层留一出水口；给水管不置蓄水池内，由潜水泵进行送水。4、 生活用水生活用水采用自来水。5、 劳动力安排结构期间：瓦工40人；钢筋工15人；木工15人；放线工2人；材料1人；机工4人；电工2人；水暖工2人；架子工8人；电焊工2人；壮工20人。装修期间抹灰工60人；木工4人；油工8人；电工6人；水暖工10人。四、主要施工方法1、施工测量放线施工测量基本要求A、西夏建材城生活区17#、30#住宅楼定位依据：西夏建材城生活区工程总体规划图，北京路、规划道路永久性定位B、根据工程特点及建筑工程施工测量规程DBI012195，4、3、2条，此工程设置精度等级为二级，测角中误差12，边长相对误差1/15000。C、根据施工组织设计中进度控制测量工作进度，明确对工程服务，对工程进度负责的工作目的。工程定位A、根据工程特点，平面布置和定位原则，设置一横一纵两条主控线即27#楼：（A）轴线和（1）轴线；30#楼：（A）轴线和（1）轴线。根据主轴线设置两条次轴线即27#楼：（H）轴线和（27）轴线；30#楼：（H）轴线和（27）轴线。 B、主、次控轴线定位时均布置引桩，引桩采用木桩，后砌一水泥砂浆砖墩；并将轴线标注在四周永久性建筑物或构造物上，施测完成后报建设单位、监理单位确认后另以妥善保护。C、控轴线沿结构逐层弹在墙上，用以控制楼层定位。D、水准点：建设单位给定准点，建筑物0.00相当于绝对标高1110.500m。基础测量A、在开挖前，基坑根据平面布置，轴线控制桩为基准定出基坑长、宽度，作为拉小线的依据；根据结构要求，条基外侧1100mm为砂砾垫层边，考虑放坡，撒上白灰线，进行开挖。B、在垫层上进行基础定位放线前，以建筑物平面控制线为准，校测建筑物轴线控制桩无误后，再用经纬仪以正倒镜挑直法直接投测各轴线。C、标高由水准点引测至坑底。结构施工测量A、首层放线验收后，主控轴一引至外墙立面上，作为以上务层主轴线竖身高以测的基准。B、施工层放线时，应在结构平面上校投测轴线，闭合后再测设细部尺寸和边线。C、标高竖向传递设置3个标高点，以其平均点引测水平线折平时，尽量将水准仪安置在测点范围内中心位置，进行测设。2、基坑开挖本工种设计地基换工，夯填砂砾垫层1100mm；根据此特点，采用机械大开挖，留200mm厚进行挖工、铲平。开挖时，根据现场实际土质，按规范要求1:0.33放坡，反铲挖掘机挖土。开挖出的土，根据现场实际情况，尽量留足需用的好土，多余土方挖出，避免二次搬运。人工开挖时，由技术员抄平好水平控制小木桩，用方铲铲平。挖掘机挖土应该从上而下施工，禁止采用挖空底脚的操作方法。机械挖土,先发出信号，挖土的时候，挖掘机操作范围内，不许进行其他工作，装土的时候，任何人都不能停留在装土车上。3、砌筑工程材料砖：MU15多孔砖，毛石基础采用MU30毛石。砂浆：0.00以下采用M10水泥砂浆，一、二、三、四层采用M10混合砂浆，五层以上采用M7.5混合砂浆。砌筑要求A、开工前由工长对所管辖班组下发技术交底。B、砌筑前应提前浇水湿润砖块，水率保持在1015。C、砌筑采用满铺满挤“三一砌筑法“，要求灰浆饱满，灰缝812mm。D、外墙转角处应同时砌筑，内外墙交接处必须留斜槎，槎子长度不小于墙体高度的2/3，槎子必须平直、通顺。E、隔墙与墙不同时砌筑又不留成斜槎时可于墙中引出阳槎或在墙的灰缝中预埋拉结筋，每道不少于2根。F、接槎时必须将表面清理干净，浇水湿润，填实砂浆，保持灰缝平直。G、砖墙按图纸要求每50mm设置26钢筋与构造柱拉结，具体要求见结构总说明。H、施工时需留置临时洞口，其侧边离交接处的墙面不少于500mm，顶部设边梁。4、钢筋工程凡进场钢筋须具备材质证明，原材料须取样试验，经复试合格后方可使用。钢筋绑扎前应仔细对照图纸进行翻样，根据翻样配料，施工前由工长对所管辖班组下发技术交底，准备施工工具，做好施工的准备工作。板中受力钢筋搭接，I级钢30d，II级钢40d，搭接位置：上部钢筋在跨中1/3范围内，下部钢筋在支座1/3范围内。钢筋保护层：基础40mm，柱、梁30mm，板20mm。保护层采用50mm50mm的水泥砂浆块。板上部钢筋用马凳按梅花状支起。所有钢筋绑扎，须填写隐检记录，质评资料及目检记录，验收合格后方可进行下道工序。5、砼工程水泥进场后须做复试，经复试合格后由试验室下达配合比。施工中严格掌握各种材料的用量，并在搅拌机前进行标识，注明每立方米、每盘用量。同时搅拌时，须车车进磅，做好记录。 浇筑前，对模板内杂物及油污、泥土清理干净。投料顺序：石子水泥砂子。本工程均采用插入式振捣器，一次浇筑厚度不宜超过振捣器作用部分长度的1.25倍，捣实砼的移动间距不宜大于振捣器作用半径的1.5倍。砼浇筑后1昼夜浇水养护，养护期不少于7d，砼强度未达到1.2MPa之前不得上人作业。6、模板工程本工程模板采用钢木混合模板。模板支搭的标高、截面尺寸、平整度、垂直度应达到质量验收标准，以满足其钢度，稳定性要求。模板支撑应牢固可靠，安装进程中须有防倾覆的临时固定措施。本工程选用851脱模剂，每拆除一次模板经清理后涂刷脱模剂，再重新组装，以保证砼的外观质量。6、 架子工程本工程采用双排架子防护，外设立杆距墙2m，里皮距墙50cm，立杆间距1.5m，顺水间距1.2m，间距不大于1m。 架子底部夯实，垫木板，绑扫地杆。为加强架子的稳定性，每七根立杆间设十字盖，斜杆与地面夹角60o。为防止脚平架外倾，与结构采用钢性拉接，拉接点间距附和“垂四平六“的原则。外防护架用闭目式安全网进行封闭，两平网塔接和网下口必须绑孔紧密。结构架子高出作业层1m，每步架子满铺脚手板，要求严密牢固并严禁探头板。7、 装饰工程装饰工程施工前，要组织质监部门、建设、设计、施工单位四方参加的主体结构工程核验收，对已完全体分部工程进行全面检查、发现问题及时处理，清除隐患，并做好装饰前材料、机具及技术准备工作。1、根据预算所需材料数量，提出材料进场日期，在不影响施工用料的原则下，尽量减少施工用地，按照供料计划分期分批组织材料进场。2、将墙面找方垂直线，清理基层，然后冲筋，按照图纸要求，分层找平垂直，阴阳角度方正，然后拉线作灰饼。底子灰应粘结牢固，并用刮杠刮平，木抹子抹平。3、罩面应均匀一致，并应在终凝前刮平压光，上三遍灰抹子。4、油漆、涂料施工：油漆工程施工时，施工环境应清洁干净，待抹灰、楼地面工程全部完工后方可施工，油漆涂刷前被涂物的表面必须干燥、清洁，刷漆时要多刷多理不流坠，达到薄厚均匀，色调一致，表面光亮。墙面涂料基层要求现整，对缝隙微小孔洞，要用腻子找平，并用砂纸磨平。为了使颜色一致，应使用同一配合比的涂料，使用时涂料搅匀，方可涂刷，接槎外留在阴阳角外必须保证涂层均匀一致表面不显刷纹。8、 楼地面工程楼地面工程只作50厚豆石砼垫层。做垫层必须先冲筋后做垫层，其平整度要控制在4mm以内，加强养护45天后，才能进行上层施工。10、层面工程1、屋面保温层及找平层必须符合设计要求，防水采用防水卷材。2、做水泥砂浆找平层表面应平整压光，屋面与女儿墙交接处抹成R150mm圆角。3、本工程屋面材料防水，专业性强，为保证质量，我们请专业人员作防水层。4、原材料在使用前经化验合格后才能使用，不合格材料严禁使用。11、水、暖、电安装工程管道安装应选用合格的产品，并按设计放线，坡度值及坡向应符合图纸和规范要求。水、暖安装前做单项试压，完毕后做通、闭水后试验和打压试验，卫生间闭水试验不少于24小时。电预埋管路宜沿最近线路敷设，应尽量减少弯曲，用线管的弯曲丝接套丝，折扁裂缝焊接，管口应套丝用堵头堵塞。油漆防腐等均符合图纸各施工规范及质量评定标准。 灯具、插座、开关等器具安装，其标高位置应符合设计要求，表面应平直洁净方正。灯具、插座、开关等器具必须选用合格产品，不合格产品严禁使用。做好各种绝缘接地电阻的测试和系统调整记录，检查配线的组序一定要符合设计要求。五、预防质量通病之措施本工程按优质工程进行管理与控制，其优质工程的目标体系与创优质工程的保证措施在本工程施工组织设计中做了详述。本措施不再述。创优质工程除对各分部、分项、工序工程施工中，精心操作，一丝不苟、高标准严要求作业外，关键是防止质量通病。为此，提出防止通病的作业措施如下：1、砖墙砌体组砌方法：、组砌方法：一顺一丁组砌，由于这种方法有较多的丁砖，加强了在墙体厚度方向
