具行遥控设定箱的变频器

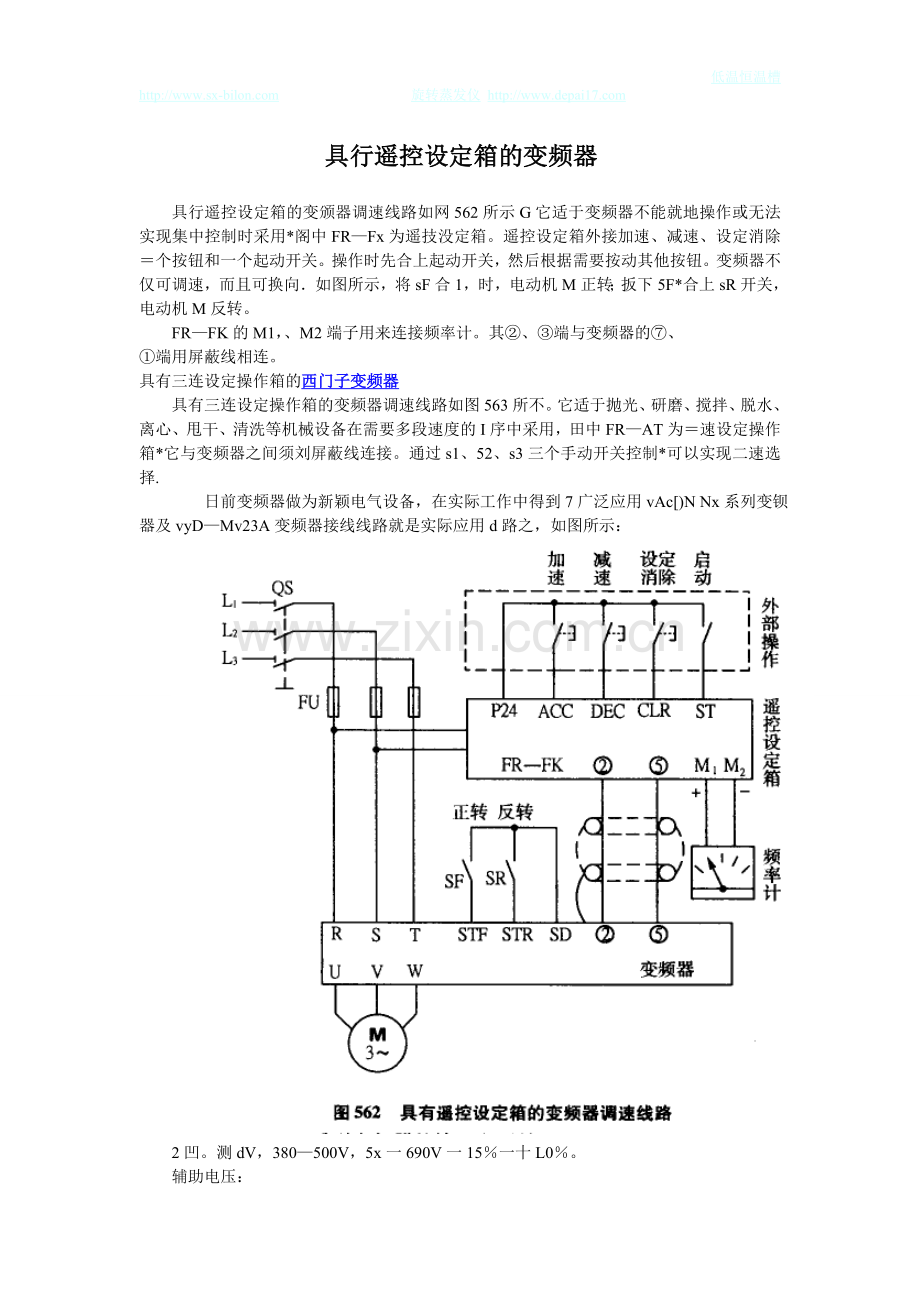

具行遥控设定箱的变颁器调速线路如网562所示G它适于变频器不能就地操作或无法实现集中控制时采用*阁中FR—Fx为遥技没定箱。遥控设定箱外接加速、减速、设定消除＝个按钮和一个起动开关。操作时先合上起动开关，然后根据需要按动其他按钮。变频器不仅可调速，而且可换向．如图所示，将sF合1，时，电动机M正转；扳下5F*合上sR开关，电动机M反转。
FR—FK的M1，、M2端子用来连接频率计。其②、③端与变频器的⑦、
①端用屏蔽线相连。
具有三连设定操作箱的西门子变频器
具有三连设定操作箱的变频器调速线路如图563所不。它适于抛光、研磨、搅拌、脱水、离心、甩干、清洗等机械设备在需要多段速度的I序中采用，田中FR—AT为＝速设定操作箱*它与变频器之间须刘屏蔽线连接。通过s1、52、s3三个手动开关控制*可以实现二速选择.
日前变频器做为新颖电气设备，在实际工作中得到7广泛应用vAc[)N Nx系列变钡器及vyD—Mv23A变频器接线线路就是实际应用d路之，如图所示：

2凹。测dV，380—500V，5x一690V一15％一十L0％。

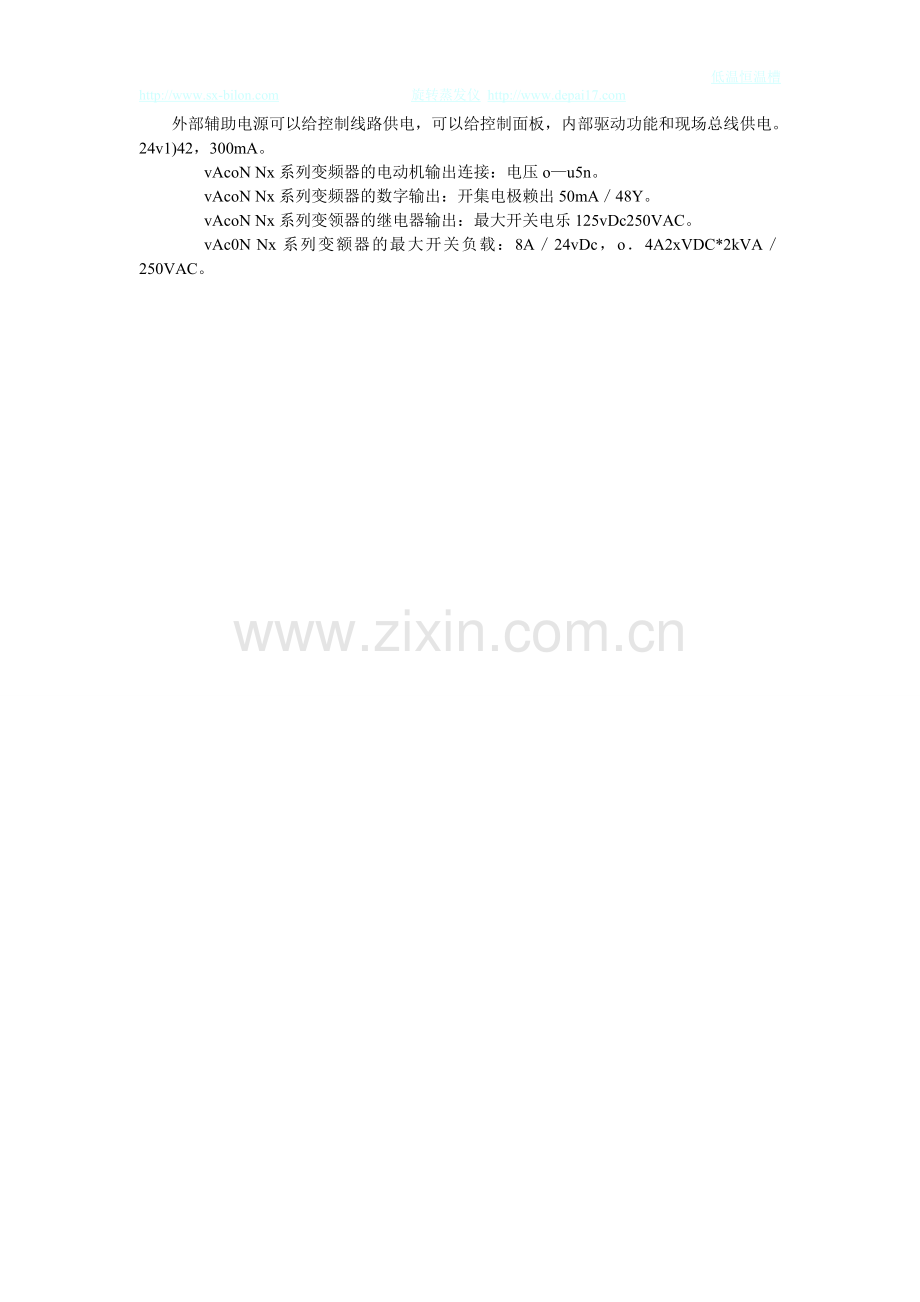

辅助电压：
外部辅助电源可以给控制线路供电，可以给控制面板，内部驱动功能和现场总线供电。24v1)42，300mA。
vAcoN Nx系列变频器的电动机输出连接：电压o—u5n。
vAcoN Nx系列变频器的数字输出：开集电极赖出50mA／48Y。
vAcoN Nx系列变领器的继电器输出：最大开关电乐125vDc250VAC。
vAc0N Nx系列变额器的最大开关负载：8A／24vDc，o．4A2xVDC*2kVA／250VAC。
