照明基础知识教学文案.ppt

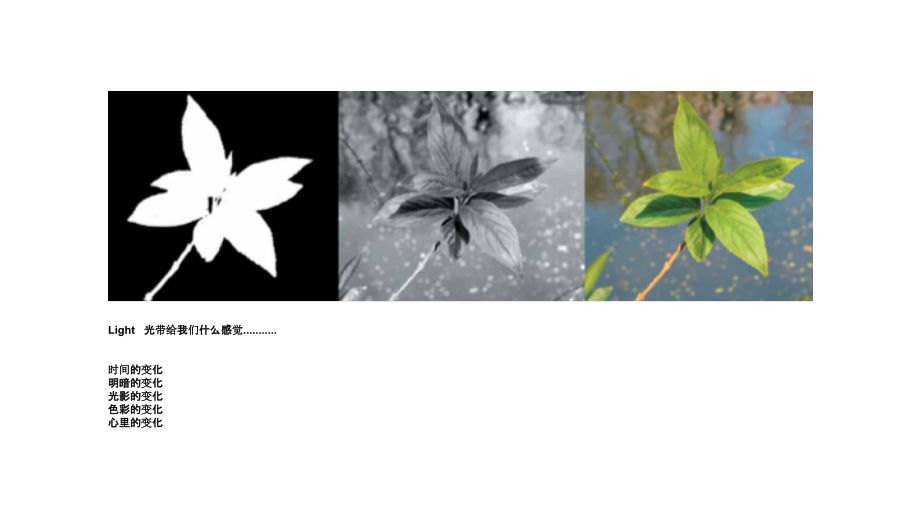

标题文本,正文级别 1,正文级别 2,正文级别 3,正文级别 4,正文级别 5,照明灯具基础知识,Light 光带给我们什么感觉.,时间的变化,明暗的变化,光影的变化,色彩的变化,心里的变化,光通量,光源发射并且被人的眼睛接收的能量之和称之为光通量。一般情况下，同类型的灯的功率越高，光通量也越大。,单位：流明（,lm,）,照度,单位被照面上接收到的光通量称为照度。如果每平方米被照面上接收到的光通量为,1,（,lm,）,则照度为,1,（,lx,）。,单位：勒克斯（,lx,）,光源在某一方向上的亮度是光源在该方向上的单位投影面积、单位立体角中发射的光通量。,单位：坎德拉每平米,(cd/m2）,亮度,光源在某一给定方向的单位立体角内发射的光通量称为光源在该方向的发光强度，简称光强。,单位：坎德拉,(cd),光强,色温,当光源所发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度就称为该光源的色温，用绝对色温,K,（,kelvin,）表示。通常我们所用灯泡内的钨丝就相当于这个黑体。,光束角,光束角反应在被照墙面上就是光斑大小和光强。同样的光源若应用在不同角度的反射器中，光束角越大，中心光强越小，光斑越大。应用在间接照明原理也一样，光束角越小，环境光强就越小，散射效果就越差,相同功率的灯杯光束角越大其中心光强越小，出来的光斑越宽越柔和，相反光束角越小其中心光强越大，出来的光斑越越窄越生硬。,显色性,太阳光和白炽灯均辐射连续光谱，在可见光的波长（,380nm760nm,）范围内，包括着红、橙、蓝、绿、青、兰、紫等各种色光。物体在太阳光和白炽灯的照射下，显示出它的真实颜色，但当物体在非连续光谱的气体放电灯的照射下，颜色就会有不同程度的失真。,我们把光源对物体真实颜色的呈现程度称为光源的显色性。,卤钨灯是利用卤钨再生循环原理工作的。在一定的温度范围内，从灯丝上蒸发出的钨在灯壳内壁附近与卤素反应生成气态的卤化钨，,再通过对流和扩散到达灯丝的高温区，分解成钨和卤素，钨沉积在灯丝表面，而卤素则被扩散到温度较低的灯壳内壁附近再继续与蒸发的钨化合。这一过程称为卤钨再生循环。,灯杯分类：,普通型、冷光型、安全型、日光型、,彩光型、GU10常电压灯杯,MR16：20W、35W、50W；,MR11：20W、35W；,光束角：10、24、36,备注：MR指灯杯的杯口直径，相当于1/8英寸,MR16指50mm直径，MR11指35mm直径,灯珠分类：,G4：10W、20W、35W、50W,G5：20W、35W、50W,备注：G代表灯珠两脚间的距离，G5指灯珠脚距为5mm，,G4指4mm。,铝杯分类：,QR111：50W、75W、100W,QR80：50W,光束角：10、24、,38、45,备注：QR指铝杯的杯口直径，QR80指口径为80mm，,QR111指口径为111mm。,光源类的气体放电形成后，气体原子直接发光，或者发出紫外线激发荧光粉再发出可见光。气体放电灯泡的效率远比白炽灯泡高，但是工作时需要镇流器，因此初始成本高。,荧光灯的结构主要是,由玻璃管、灯丝、荧光粉、,电子粉、灯头、汞和内充气,体组成。,荧光灯的优点是节能、安,装方便、有多种色温可供选,择,适用于各种照明场所,金卤灯的结构主要是,由石英玻璃、陶瓷灯头、内,胆、电极、钼组件、和内充,气体组成。,金卤灯的优点是光效高、,体积小、显色性好并有不同,色温可供选择,适用于各种照,明场所。,低压气体放光源,高压气体放光源,LED（LightEmittingDiode），即发光二极管，是一种半导体固体发光器件。它是利用固体半导体芯片作为发光材料。,当两端加上正向电压，半导体中的少数截流子和多数截流子发生复合，放出过剩的能量而引起光子发射，直接发出红、橙、黄、绿、青、蓝、紫、白色的光。,1.低辐射、环保：红外线、紫外线比卤素灯和荧光灯大大降低，可以减少对被照物体的损害。相比荧光灯，还可以减少汞污染,2.LED灯具比传统灯具具有更好的光控效果，能够创造室内照明的最佳效果。在定向照明（点）和非定向照明（面）上优于传统灯具,3.LED光效比卤素灯、荧光灯更高，能够达到 130LM/W，能够达到最佳的节能效果,4.高显色性，要优于传统荧光灯，在更大的满足室内活动的需求 LED：RA90 荧光灯：60RA80 白炽灯：RA=100,5.长寿命：LED：50000小时 荧光灯：8000小时 卤素灯：3000小时,LM/W,IP（Ingress protection)防护等级,IP,xx,防尘,等级,系数,防水,等级,系数,平均照度=,单个灯具光通量光源数量利用系数维护系数,面积,空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。如常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6-0.75之间；而悬挂灯铝罩，空间高度6-10米时，其利用系数CU取值范围在0.7-0.45；,筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4-0.55,；而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3-0.5。以上数据为经验数值，只能做粗略估算用，如要精确计算具体数值需由公司书面提供，相关参数，在此仅做参考。3、是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰;或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数.一般较清洁的场所,如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；而一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数K取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。,此方法用于计算平均照度 (光源光通量)(CU)(MF)/照射区域面积 适用于室内，体育照明 利用系数(CU)：一般室内取0.4，体育取0.3 1.灯具的照度分布 2.灯具效率 3.灯具在照射区域的相对位置 4.被包围区域中的反射光 维护系数MF=(LLD)X(LDD)一般取0.70.8 举例 1：,室内照明，45米房间，使用336W隔栅灯9套,计算公式:平均照度 光源总光通CUMF/面积 (250039)0.40.845 1080 Lux,结论：平均照度1000Lux以上,功能性照明,200lx-300lx,50lx-100lx,200lx-300lx,150lx-250lx,100lx-200lx,200lx-300lx,常用于区域的重点照明，提高区域照度，增加与环境的,对比度来突出主体，酒店常用光源属性：,色温：2700k-3500k,光源功率：5W-12W(LED光源、层高3M),光束角：根据主体的面积大小，来决定光束角大小,装饰性照明,光线通过灯具射出，其中90%-100%的光通量到达假定的工作面上，这,种照明方式为直接照明。这种照明方式具有强烈的明暗对比，并能造成,有趣生动的光影效果，可突出工作面在整个环境中的主导地位，但是由,于亮度较高，应防止眩光的产生。如工厂、普通办公室等。,直接照明,方式是半透明材料制成的灯罩罩住光源上部，60%-90%以上的光线使之集,中射向工作面，10%-40%被罩光线又经半透明灯罩扩散而向上漫射，其光,线比较柔和。这种灯具常用于较低的房间的一般照明。由于漫射光线能,照亮平顶，使房间顶部高度增加，因而能产生较高的空间感。,半直接照明,是将光源遮蔽而产生的间接光的照明方式，其中90%-100%的光通量通过天,棚或墙面反射作用于工作面，10%以下的光线则直接照射工作面。商场、,服饰店、会议室等场所，一般作为环境照明使用或提高景亮度。,间接照明,和半直接照明相反，把半透明的灯罩装在光源下部，60%以上的光线射向,平顶，形成间接光源，10%-40%部分光线经灯罩向下扩散。这种方式能产,生比较特殊的照明效果，使较低矮的房间有增高的感觉。也适用于住宅,中的小空间部分，如门厅、过道、服饰店等，通常在学习的环境中采用,这种照明方式，最为相宜。,半间接照明,利用灯具的折射功能来控制眩光，将光线向四周扩散漫散。这种照明大体,上有两种形式，一种是光线从灯罩上口射出经平顶反射，两侧从半透明灯,罩扩散，下部从格栅扩散。另一种是用半透明灯罩把光线全部封闭而,漫射。这类照明光线性能柔和，视觉舒适，适于卧室。,漫射照明,大厅,电梯间,走廊,会议室,会议厅,咖啡馆,餐厅,
