初二电路连接专题练习.doc

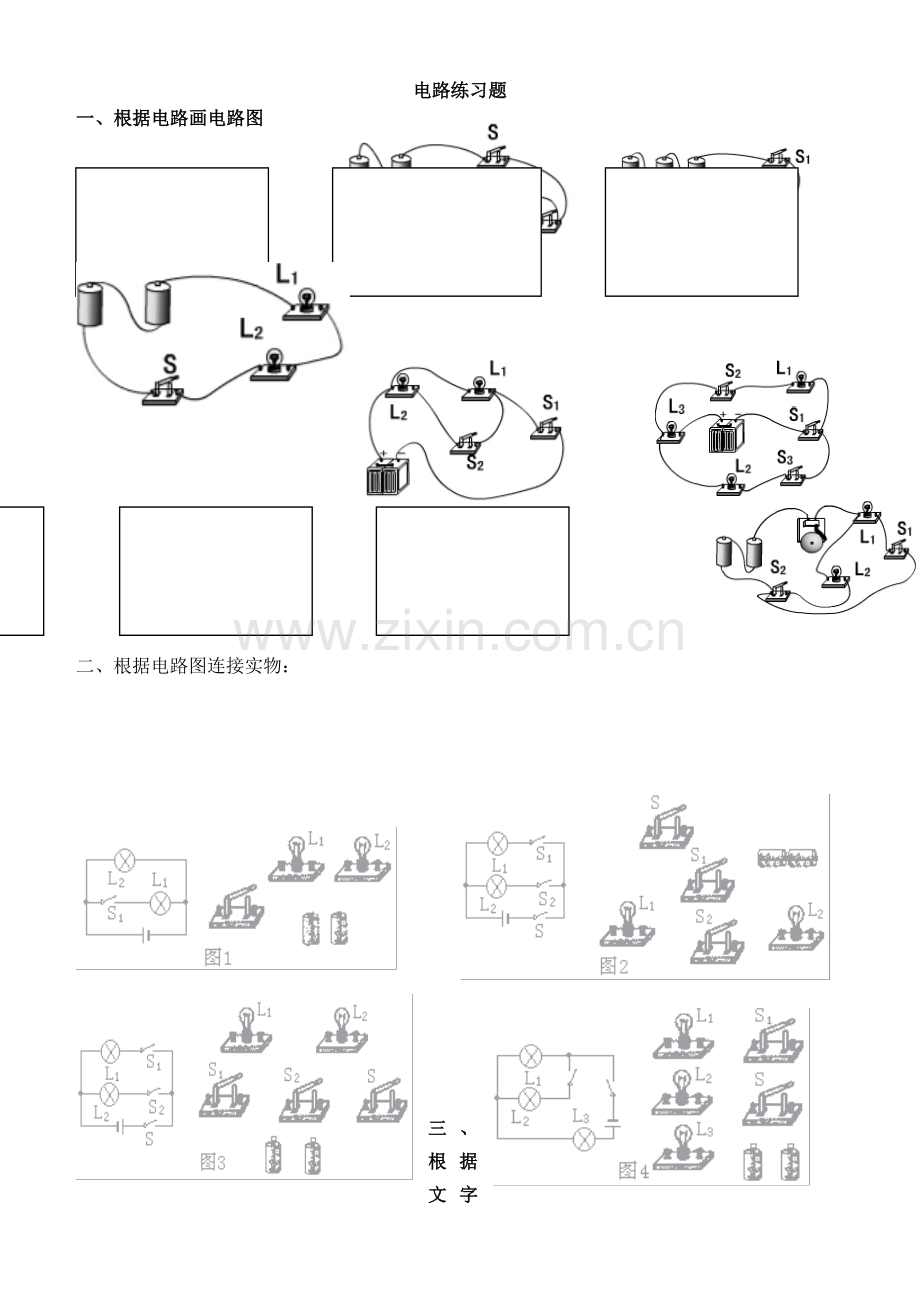

电路练习题
一、根据电路画电路图
图1

图3
图2

二、根据电路图连接实物：

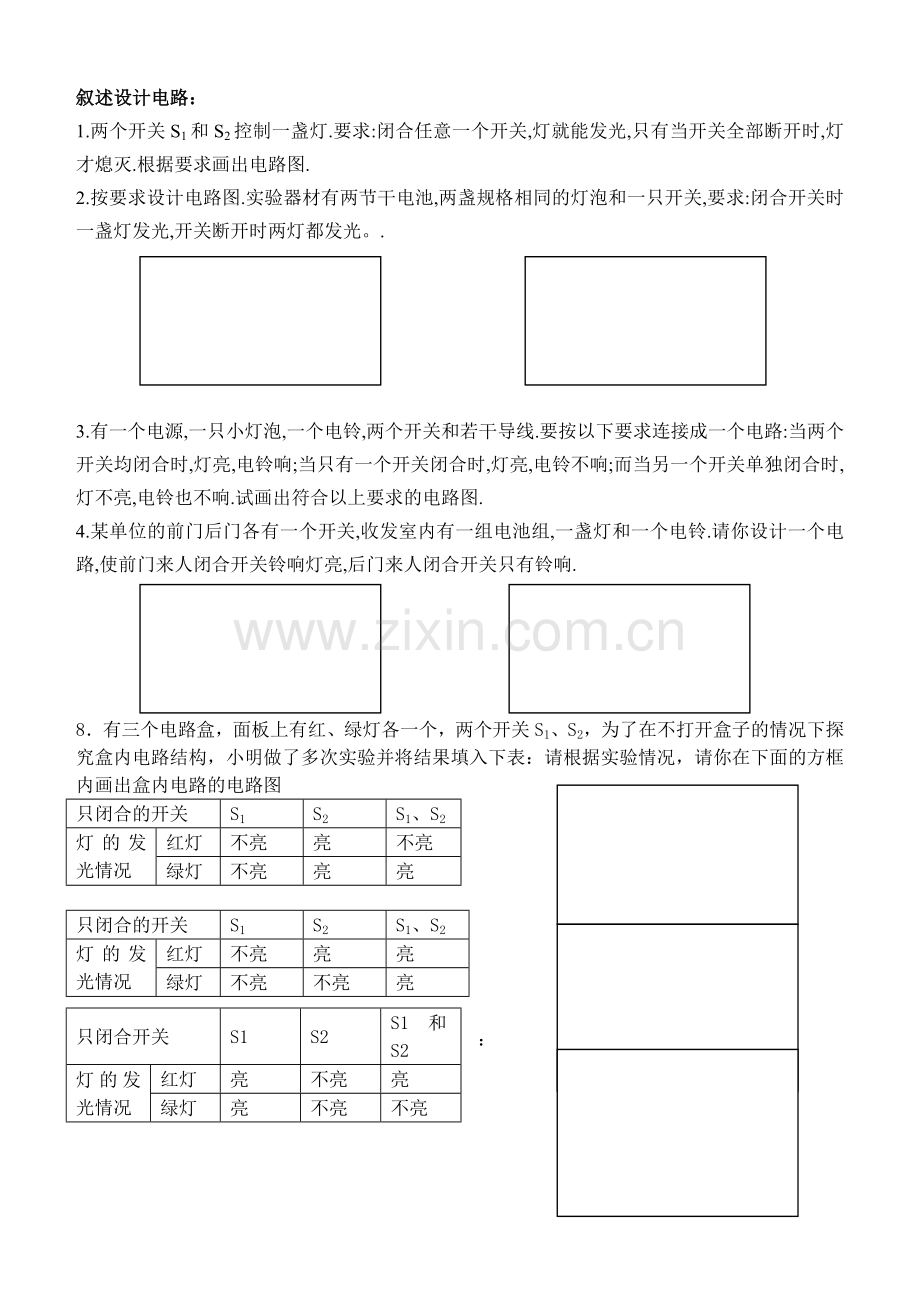

三、根据文字叙述设计电路：
1.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.
2.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光。.

3.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.
4.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响.

8．有三个电路盒，面板上有红、绿灯各一个，两个开关S1、S2，为了在不打开盒子的情况下探究盒内电路结构，小明做了多次实验并将结果填入下表：请根据实验情况，请你在下面的方框内画出盒内电路的电路图
只闭合的开关
S1
S2
S1、S2
灯的发光情况
红灯
不亮
亮
不亮
绿灯
不亮
亮
亮

只闭合的开关
S1
S2
S1、S2
灯的发光情况
红灯
不亮
亮
亮
绿灯
不亮
不亮
亮
只闭合开关
S1
S2
S1和S2
灯的发光情况
红灯
亮
不亮
亮
绿灯
亮
不亮
不亮

：
