仪表类高级技师复习题.docx

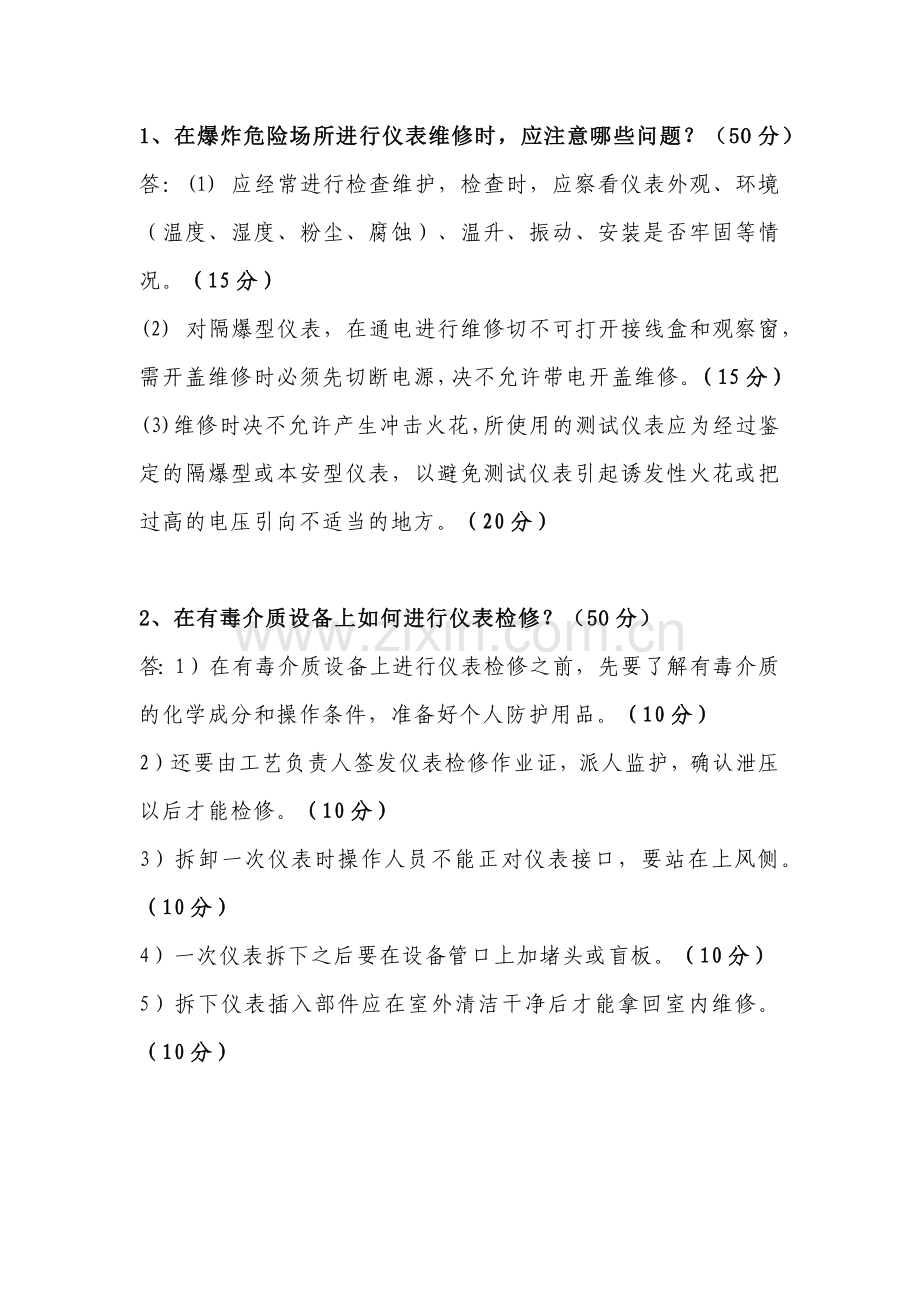

1、在爆炸危险场所进行仪表维修时，应注意哪些问题？（50分）答：(1) 应经常进行检查维护，检查时，应察看仪表外观、环境（温度、湿度、粉尘、腐蚀）、温升、振动、安装是否牢固等情况。（15分）(2) 对隔爆型仪表，在通电进行维修切不可打开接线盒和观察窗，需开盖维修时必须先切断电源，决不允许带电开盖维修。（15分）(3)维修时决不允许产生冲击火花，所使用的测试仪表应为经过鉴定的隔爆型或本安型仪表，以避免测试仪表引起诱发性火花或把过高的电压引向不适当的地方。（20分）2、在有毒介质设备上如何进行仪表检修？（50分）答：1）在有毒介质设备上进行仪表检修之前，先要了解有毒介质的化学成分和操作条件，准备好个人防护用品。（10分）2）还要由工艺负责人签发仪表检修作业证，派人监护，确认泄压以后才能检修。（10分）3）拆卸一次仪表时操作人员不能正对仪表接口，要站在上风侧。（10分）4）一次仪表拆下之后要在设备管口上加堵头或盲板。（10分）5）拆下仪表插入部件应在室外清洁干净后才能拿回室内维修。（10分）3、有人认为，调节阀的气开、气关就是正作用与反作用，这种理解对吗？为什么？（50分）答：这种理解不对！（10分）1）调节阀由执行机构和阀体两部分组成。调节阀一般采用气动薄膜（有弹簧）执行机构，对于执行机构而言，其作用方式有正、反两种。（10分）2）信号压力增大时，推杆下移的叫正作用执行机构；信号增大时，推杆上移的叫反作用执行机构。（5分）3）阀体部分分为正、反装两种。阀杆下移时，阀芯与阀座间流通面积减小的称为正装式，反之称为反装式；（5分）4）调节阀的作用方式分为气开和气关两种，有信号压力时调节阀关，无信号压力时调节阀开的为气关式，反之为气开式。（10分）5）气开、气关是由执行机构的正、反作用和阀体部件正反装组合而成，所以，把气开、气关理解为正、反作用是不对的。（10分）4、调节阀不起控制作用（不动作）的常见原因有哪些？（50分）1）仪表空气压力不足。（7分）2）膜片因裂损而漏气。（7分）3）阀芯与阀座或衬套卡死。（7分）4）阀杆弯曲。（7分）5）阀门定位器故障。（7分）6）压缩空气管线内含水，有冻堵情况。（8分）7）过滤减压阀堵塞。（7分）5、有一台正在运行的气闭单座阀，老是关不死，一般由哪些原因造成？（50分）1）阀芯阀座磨损严重。（7分）2）阀芯、阀座间有异物卡住。（7分）3）调节阀膜头漏气。（7分）4）零点弹簧预紧力过大。（7分）5）阀杆太短。（7分）6）调节阀前后差压过大。（7分）7）带有阀门定位器的调节阀，需检查阀门定位器的输出是否能达到最大值。（8分）6、气动调节阀的日常维护（巡检）的主要内容有哪些？（50分）答：气动调节阀的日常维护（巡检）的主要内容：1）观察阀门定位器的工作压力是否正常；（10分）2）检查阀是否存在泄漏，包括气源减压阀、阀膜头及阀芯处、各连接接头等；（20分）3）调节阀的动作是否过于频繁，并及时分析原因；（10分）4）清扫阀体，保证卫生。（10分）7、怎样判断现场运行中差压变送器的工作是否正常？（50分）答：由于差压变送器的故障多是零点漂移和导压管堵塞，所以在现场很少对刻度逐点校验，而是检查它的零点和变化趋势，（10分）具体方法如下：1）零点检查：关闭正、负压截止阀。打开平衡阀，此时电动差压变送器电流应为4mA。（15分）2）变化趋势检查：零点以后，各阀门恢复原来的开表状态，打开负压室的排污阀。这时变送器的输出应最大即电动差压变送器为20mA以上。若只打开正压室排污阀，则输出为最小，即电动差压变送器为4mA。打开排污阀时，被测介质排出很少或没有。说明导压管有堵塞现象，要设法疏通。（25分）8、差压式液位计运行中如要进行排污，仪表阀门应按什么顺序操作？（50分）答：一般在运行中差压式水位计不要进行排污，在必须进行排污时，应先解除水位自动控制，打以手动，然后打开平衡阀，再进行排污，关掉排污阀后，差变输出应输出100%，关闭平衡阀，差变输出正常后，再投入水位自动控制。9、有一流量测量系统，当系统投运时，差压变送器的输出不但不上升，反而跑零下，故障原因？（50分）答：用节流孔板和差压变送器配套的流量测量系统投运时,仪表输出跑零下,这可能有以下原应因:(1) 变送器高压导管堵塞或泄漏;（10分）(2) 变送器高低压导管接反;（15分）(3) 工艺管道内的介质流动方向相反;（15分）(4) 变送器有故障。（10分）10、一台流量（孔板）测量仪表，测量值偏大或偏小，如何处理？（50分）答：1）一台流量（孔板）测量仪表，测量值偏大或者偏小，一般是由于正、负导压管内隔离漏损或导压管堵塞造成的。（20分）2）处理方法是：打开变送器排污孔进行排污，如果排污排气不畅通，则导压管或根部阀处有堵塞，进行疏通；（15分）3）如果排污排气畅通，则是隔离液缺失造成的，查找漏点，紧固接头，处理漏点；重新灌隔离液标定零点即可。（15分）11、电磁流量计在工作时，发现信号越来越小或突然下降，原因可能有哪些？（50分）答：当测量导管中没有介质时，电极间实际是绝缘的，造成以上述情况的主要原因是电极间的绝缘变坏或被短路，（5分）发现上述情况应从几个方面考虑：1）测量导管内壁可能沉积污垢，应予以清洗和擦拭电极；（15分）2）测量导管衬里可能被破坏，应予以更换；（15分）3）信号插座可能被腐蚀，应予以清理或更换。（15分）12、如何检查热电阻的好坏？（50分）答：1）在使用前，应对热电阻进行检查，检查时可把热电阻从保护管中抽出，用万用表R1档测量其电阻值。（20分）2）如万用表指针指示比该热电阻的R0值稍高一些，该热电阻正常。（10分）3）如万用表指示“00”，说明该热电阻已断路；（10分）4）如万用表指示在“0”处或小于R0值，说明该热电阻已短路。（10分）13、用热电偶测温度时,发现热电势输出不稳定,是什么原因引起的?（50分）答：1）热电偶接线柱与热电极接触不良（10分）2）热电偶测量线路绝缘破损，引起继续短路或接地（10分）3）热电偶安装不牢或外部震动（10分）4）热电极将断未断（10分）5）外界干扰（交流漏电、电磁场感应等）（10分）14、什么是信号报警和联锁保护系统？它的功能及作用是什么？（50分）答：1）信号报警和联锁保护系统包括信号报警系统和联锁保护系统。（10分）2）信号报警起自动监视的作用，当工艺参数超限或运行状态异常时，以灯光或音响的形式发出报警，提醒操作人员注意，并及时加以处理。（20分）3）联锁保护实质上是一种自动操作系统，能使有关设备按规定的条件或程序完成操作任务，达到消除异常、防止事故的目的。（20分）15、信号报警和联锁系统产生误动作的原因有哪些？（50分）答：所谓误动作，是指生产过程及工艺设备正常、各种参数均没有达到自动报警、自动停车整定值的情况下，信号报警和连锁系统由于自身问题使报警器或执行器错误动作。（10分）其原因主要有：（1）电源失电或电压波动范围超过规定值（10分）（2）一次发信元件故障（10分）（3）执行器故障（10分）（4） 连接导线短路或断路。（10分）16、对运行中的联锁系统在处理仪表故障时应怎样操作？（50分）答：对运行中的信号联锁系统进行维修时应做到：1）检查维修信号联锁仪表和联锁系统应有两人参加（10分）2）维修前必须征得岗位操作人员的同意，并填写检修单，履行会签手续（10分）3）必须在切断（解除）联锁后再进行检修工作（10分）4）维修后通知操作人员，操作人员在现场核实和复原后结束工作（20分）17、DCS在日常巡检中应检查哪些内容？（50分）1）机房空调、照明、火灾、室内环境及通风等公辅系统检查。（10分）2）UPS电源系统检查。对机柜内的电源切换装置及主、副电源进行检查，其检查内容应包括风扇转动情况和指示灯指示状态等是否正常。（10分）3）系统状态检查。（10分）4）系统报警信息检查。（10分）5）工艺过程控制报警检查。（10分）6）对关键、重要工艺参数、重要控制回路进行检查。（10分）7）对键盘鼠标检查，确保使用灵活可靠。（10分）8）检查DCS操作站多媒体报警装置。（10分）评分标准：以上各题答出1个要点得10分，答出5个要点及以上得50分。18、对现场变送、调节仪表日常巡检的主要内容有哪些？（50分）对测量仪表日常巡检主要内容包括：1）向当班操作人员了解仪表运行情况；（10分）2）査看仪表供电、供气是否正常；（10分）3）查看仪表指示是否正常；（10分）4）査看仪表表保温、散热状况；（10分）5）检查仪表体及其连接件是否有腐蚀、损坏等不正常情况；（10分）6）检查仪表表接线是否有松动、管线是否有泄漏等不正常情况；（10分）7）检查仪表电气接线盒密封是否良好；（10分）8）发现问题及时处理，并做好巡检记录。（10分）评分标准：以上各题答出1个要点得10分，答出5个要点及以上得50分。19、DCS现场控制站由哪几部分组成？主要完成哪些功能？（50分）答：1）DCS现场控制站一般由主控模块（CPU模块）、通信模块、电源模块、各种I/O模块、各种I/O端子接线板、专用连接电缆、机箱及机柜等组成。（25分）2）现场控制站主要完成输入数据处理、控制运算、输出数据处理和通信功能。（25分）20、维护不间断电源（UPS）应注意哪些问题？（50分）答：1）UPS 要定期巡检，一天两次，并观察 UPS 各状态指示灯指示是否正常，是否听到报警声或发现其他不正常的现象。发现问题及时处理，处理不了的要及时通知有关领导和技术人员。（20分）2）保证 UPS 处在良好的运行环境之中。做好 UPS 的防尘、防静电、防潮、防水、防震下作。（10分）3）维修 UPS 时，要断掉输人电源和电池连接线，并用耐高压清洗剂进行清洗。（10分）4）UPS 要定期进行放电，一般放电周期为36个月。（10分）21、仪表维修安全操作规程的内容有哪些？（50分）答：1）遵守“仪表工一般安全规程”；（10分）2）检修或排除故障时，须与岗位的主操作人员联系，并研究安全措施，密切配合。对重要环节，连锁控制系统危及停车者，须与车间和高度联系后方可进行工作。（10分）3）处理自动控制系统故障时，其连锁部分须经操作人员切除连锁，将控制器由“自动”切至“手动”，然后将变送器运算单元、记录仪和报警单元停电、停气，但不得将控制器停电、停气，以保证“手动”正常工作。（10分）4）若确定故障是出自控制器或执行机构本身，按前项规定的程序处理完毕，即让操作工进行现场手动操作，然后进行故障排除。（10分）5）维修人员必须对工艺流程、自动系统、检测系统的组成及结构清楚，端子号与图纸全部相符，方可进行处理。故障处理前要做好安全准备，重大故障排除必须经班长或车间值班人员批准，并研究好方案，方可施工。（10分）6）正常维修或进入控制盘时，必须精心操作，轻拿轻放，轻推轻拉，不得碰掉任何导线、插头或任何仪表部件。正常开车时严禁敲击，防止连锁、按钮或继电器接点动作发生故障。（10分）7）拆装仪表时，对各种带压、带料管线、阀门处理，必须关掉仪表阀门放掉压力，卸尽物料以后方能拆装，拆装时均应该在侧面。处理现场问题时，所有管线应该按有压对待。（10分）8）如发现仪表运行异常，尚未查出原因可使用，否则禁用。若该表直接威胁生产，又不能停表，要与生产总调度联系。（10分）9）检修仪表要做好仪表防冻工作，防止仪表管线冻坏造成事故。（10分）10）电炉中取出物品时，必须停电后进行，局部照明电压不得超过36V。（10分）11）检修、拆缷、调查煤气设备上的仪表必须两人（一人监护）作业，并应在停气吹洗之后进行。要动火时，必须办理动火手续，并在监护人员监护下进行工作。（10分）12）在蒸汽系统进行工作时，应防止烫伤和仪表过热。与氧气、乙炔接触或在附近工作时，严禁油脂、烟火。（10分）评分标准：以上各题答出1个要点得10分，答出5个要点及以上得50分。22、DCS系统为何对接地有严格要求？（50分）答：1）DCS 系统的抗干扰能力是关系到整个系统可靠运行的关键。正确的接地，既能抑制电磁干扰的影响，又能抑制设备向外发出干扰；而错误的接地，反而会引人严重的干扰信号，使 DCS 系统将无法正常工作。（15分）2）DCS 控制系统的地线包括系统地线、屏蔽地线、交流地线和保护地线等。接地系统混乱对 DCS 系统的千扰主要是各个接地点电位分布不均，不同接地点间存在地电位差，引起地环路电流，影响系统正常工作。例如电缆屏蔽层必须一点接地，如果电缆屏蔽层两端 A 、 B 都接地，就存在地电位差，有电流流过屏蔽层，当发生异常状态如雷击时，地线电流将更大。此外，屏蔽层、接地线和大地有可能构成闭合环路，在变化磁场的作用下，屏蔽层内会出现感应电流，通过屏蔽层与芯线之间的耦合，干扰信号回路。（20分）3）若系统地与其他接地处理混乱，所产生的地环流就可能在地线上产生不等电位分布，影响DCS内逻辑电路和模拟电路的正常工作。（15分）23、DCS在日常系统修改组态时应注意什么？（50分）答：1）在系统运行过程中，尽量避免组态修改。（5分）2）由于某些原因必须进行系统组态修改并下装，应在进行系统组态前做好组态修改的方案与安全预防措施，并经相关主管人员审批、确定实施方案。（15分）3）及时进行系统备份，以避免在硬盘故障不能恢复时出现控制器实时数据库与工程师站备份数据库不匹配问题，从而带来数据库拒绝修改的严重后果，这时，就只能通过离线下装解决了。（15分）4）如果系统组态和下装有可能对系统或生产造成影响，必须要与车间和调度室进行联系、沟通，经同意后，与工艺人员协调好后方可操作。（15分）24、根据DCS系统显示现象判断某点温度指示不正确的原因是什么？（50分）答：1）在操作画面上， DCS 显示此位号底色为红色或棕色并且该点报警灯闪烁；调出该点的标准操作面板，测量值的背景色为棕色。原因是现场接线开路，电阻体断路。（20分）2）此电阻体所接的卡件通道指示灯闪烁。原因是电阻信号没有送到卡件通道。（10分）3）DCS 显示的温度值比正常值略偏高。原因除常规判断外，很有可能现场三线制电阻体中 BC 线有一根未接，造成三线线路电阻不能平衡，使温度显示偏高。（20分）25、差压流量计中的导压管敷设要求有哪此？（50分）答：1）引压管尽量要短，总长不应超过50m，最短不应少于3m，拐弯处应是均匀的圆角。（8分）2）引压管的安装应保持垂直或与水平面之间不小于1：10的倾斜，并应加装气体、冷凝液、微粒的收集器或沉淀器，便于定期排除。（10分）3）引压管应远离热源，并有防冻保温措施。（8分）4）检测黏性、腐蚀性的介质，应加装隔离罐。（8分）5）引压管密封性要好，无泄漏现象。（8分）6）引压管应安装相应的切断、注液、排污阀等。（8分）26、敷设供气系统管路时有哪些要求？（50分）答：1）供气管路宜架空敷设，不宜地面或地下敷设。（10分）2）敷设管路时，应注意避开高温、有腐蚀、强烈震动、工艺管路或设备物料排放口等不安全的环境，否则应采取有效的防护措施。（10分）3）需在总管（支管或干管）引出压力源时，其取源部位应在管道的顶部，接管上应安装取源阀。（10分）4）供气系统应有排污，通常在污物易于沉积的地方装设排污阀。（10分）5）供气管路在接表前，应安装过滤器减压，控制室总气源应并联安装两组或两组以上过滤器减压，以利检修。现场仪表一般单独设置小型过滤器减压，现场分布较集中的气动仪表就地设置大功率的过滤器减压阀。（10分）27、现场仪表的安装位置应满足哪些要求？（50分）答：1）易于接近、观察及操作，必要时设置专用的操作平台和梯子。（8分）2）避开高温、强烈振动的场所。（8分）3）避开静电干扰和电磁干扰，当无法避开时，应采取适当的抗静电干扰、电磁干扰的措施。（8分）4）具有适应现场环境的防护措施。（8分）5）非防水仪表设在室外时，应安装于仪表保护箱内。（8分）6）非防爆仪表用于爆炸危险场所时，应安装于正压式仪表柜内或采取其他防爆措施，并符合有关防爆规范要求。（10分）28、化工自动化仪表的电源配置有哪些要求？（50分）答：（一）对电源的一般要求：1）仪表电源容量，应按仪表及控制系统的用电量总和的1.21.5倍确定。（10分）2）为了降低 UPS 的容量，某些项目的仪表电源可按不同要求分别采用不间断电源和普通电源。（10分）3）当两种电源同时采用时，不能将两种电源并联运行。（10分）（二）普通电源1）无高温高压、无爆炸危险的小生产装置及公用工程系统；（10分）2）采用气动仪表且未设置安全仪表系统的生产装置；（10分）3）一般的分析监视系统。（10分）4）供给仪表的普通电源应是供给生产装置或单元的同等电源。（10分）5）仪表电源采用普通电源时，电气供电可采用单回路或双回路。（10分）（三）不间断电源1）大、中型石化生产装置、重要公用工程系统及辅助生产装置；（10分）2）高温高压、有爆炸危险的生产装置；（10分）3）设置较多、较复杂信号联锁系统的生产装置；（10分）4）采用 DCS 、PLC 、SIS 等的生产装置；（10分）5）石化装置中连续生产过程的控制仪表系统、重要公用显示仪表；（10分）6）重要的在线分析仪表（如：参与控制、安全联锁）;（10分）7）大型压缩机、泵的监控系统。（10分）评分标准：以上各题答出1个要点得10分，答出5个要点及以上得50分。29、供电系统设计原则有哪些？（50分）答：1）供电系统设计应根据生产装置要求制定合理、安全可靠的供电设计方案。（10分）2）供电系统设计应满足下列要求：仪表及控制系统的供电，应按电源种类（普通电源或交流不间断电源和直流不间断电源）分别独立配电不得混用配电柜（箱）或开关箱；（10分）仪表电源系统应按电气专业的标准、规范设置保护措施和接地。（10分）3）安全仪表系统的供电应满足下列要求：重要安全仪表系统的电源单元，应考虑冗余措施；（10分）电磁阀电源电压宜采用24V（特殊需要时可用48V）直流电或220V交流电，且应考虑以下要求：（10分）a 重要安全仪表系统的直流电磁阀应由冗余配置的直流稳压电源或由直流 LJPS 供电；b 安全仪表系统的交流电磁阀应由交流 LJPS 供电；可燃气体和有毒气体检测系统，应采用 LJPS 供电。（10分）4）仪表电源系统应采用TN 一 S 或 TN - C - S 系统供电，若有必要应增加漏电保护系统。（10分）评分标准：以上各题答出1个要点得10分，答出5个要点及以上得50分。30、简述测压仪表、压力传感器的安装位置选用原则。（50分）答：所选测压点应能反映被测压力的真实大小：（20分）1）应选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其他易形成旋涡的位置。（10分）2）测量流动介质的压力时，应使取压点与流动方向垂直，取压管内端面与生产设备连接处的内壁应保持平齐，不应有凸出物或毛刺。（10分）3）测量气体压力时，取压点应在管道上方，使导压管内不积存液体；测量液体压力时，取压点应在管道中部，使导压管内不积存气体，同时可以防止液体中的脏物堵塞取压管。（10分）31、简述测压仪表的安装注意事项。（50分）答：1）测压仪表必须经检定合格后才能安装；（8分）2）测压仪表应垂直安装，一般情况下高度应与人的视线齐平，易于观察和检修；（8分）3）对于高压压力表，其安装高度应高于一般人的头部，表壳应朝向墙壁或者无人通过之处，以防发生意外；（8分）4）测压仪表的连接处应根据被测压力的高低和介质性质，选择适当材料的密封垫圈，以防泄漏；（8分）5）测压仪表尽可能安装在室温合适、相对湿度小于80%、振动小、灰尘少、无电磁干扰、无腐蚀性环境的位置；（8分）6）测量液体或蒸汽介质压力时，应避免液柱产生的附加误差，测压仪表应安装在取压口同一水平的位置上，否则必须对仪表示值进行修正。（10分）32、简述特殊场合压力测量仪表的安装注意事项。（50分）答：1）测量波动剧烈的压力时（如泵、压缩机的出口压力），应在测压仪表之前加装针形阀和缓冲器，必要时还应加装阻尼器；2）测量蒸汽或高温（60以上）流体介质的压力时，为防止热介质与弹性元件直世，压力仪表之前应加装 U 形管或盘旋管等形式的冷凝器，避免因温度变化对测月度和弹性元件产生的影响。3）测量腐蚀性介质的压力时，除选择具有防腐能力的测压仪表之外，还应加装隔离装置，利用隔离罐中的隔离液将被测介质和弹性元件隔离开来。4）测量黏性大或已结晶的介质压力时，应在取压装置上安装隔离罐，使罐内和导压管内充满隔离液，必要时可采取保温措施。5）测量含尘介质压力时，最好在取压装置后安装一个仪表专用除尘器。33、简述温度检测元件的安装位置选用原则。（50分）答：温度检测元件的安装应选择有代表性的安装位置：1）检测元件应有足够的插入深度，必要时可以斜插或插入弯头处，也可局部插入加粗管道。（10分）2）不应将检测元件插入介质的死角，以确保能进行充分的热交换。（10分）3）测量管道中介质温度时，检测元件工作端应位于管道中心流速最大处；检测元件应迎着流体流动方向安装，除非不得已时，不可与被测介质顺流安装。（10分）4）防止热量散失，必要时进行保温。（10分）5）测量负压管道（或设备）温度时，必须保证检测元件处的密封性，以免吸入外界空气而使测量值偏低。（10分）34、简述温度检测元件的安装注意事项。（50分）答：1）为避免检测元件的损坏，接触式测量仪表的保护套管应具有足够的机械强度；（8分）2）使用时应根据现场的工作压力、温度、腐蚀性等特性，合理地选择保护套管的材质、壁厚；（10分）3）介质压力超过10 MPa 时，必须安装保护套管，确保安全；（8分）4）为减小测量滞后，可在保护套管内填充导热良好的填充物，如硅油、石英砂等；（8分）5）接线盒出线孔应该朝下，以免因密封不良使水汽、灰尘等进人而影响使用。（8分）6）检测元件的安装应综合考虑仪表的维修、校验方便。（8分）35、简述温度检测元件的布线注意事项。（50分）答：1）按照规定的型号配用热电偶的补偿导线，注意热电偶的正、负极与补偿导线的正、负极相连接；（10分）2）热电阻的线路电阻一定要符合所配二次仪表的要求；（10分）3）为了保护连接导线与补偿导线不受外来机械损伤，连接导线或补偿导线应穿入钢管内或走汇线槽；（10分）4）补偿导线、连接导线应避免有中间接头，否则应加装接线盒；（10分）5）补偿导线、连接导线外层应绝缘良好，禁止与交流电缆合用一根穿线管。（10分）36、简述差压式流量计因取压点的位置、导压管引出方向。对于不同的被测介质，导压管的安装要求是什么？（50分）答：要特别注意取压点的位置、导压管引出方向。对于不同的被测介质，导压管的安装要求也不同。（5分）1）测量液体流量时，取压点应位于节流装置的下半部。导压管应垂直向下或向斜下方引出，使气泡易于排出，两根导压管内部充满同样的液体且无气泡，保证两根导压管内液柱所附加的压力互相抵消。如果无法向下引出，应加装集气罐。（15分）2）测量气体流量时，取压点应位于节流装置的上半部。导压管应垂直向上或向斜上方引出，以使引压导管中不滞留液体。如果差压计必须装在节流装置下方，则须加装贮液罐和排放，使管内不积聚可能夹带的液体，以保持两根导管内介质密度相等。（15分）3）测量蒸汽流量时，必须解决蒸汽冷凝液的等液位问题，以消除冷凝液液位的高低对测量精度的影响。（15分）37、简述差压式流量计安装注意事项。（50分）答：1）特别注意节流装置的安装方向，标注“十”号一侧应当是流体的入口方向。（10分）2）注意检查孔板人口边缘磨损、结垢情况，节流装置处的磨损、结垢会引起仪表指示值较大的偏差。（10分）3）要特别注意取压点的位置、导压管引出方向。对于不同的被测介质，导压管的安装要求也不同。（10分）4）测量腐蚀性（或易结晶）介质时，不允许介质直接进入差压计，必须采取隔离措施。（10分）5）注意检查导压管是否存在堵塞、渗漏现象。（10分）38、气动调节阀的日常巡检主要包括哪些内容？（50分）答：1）向当班操作人员了解调节阀运行情况；（10分）2）查看供气气源压力是否正常，供气是否洁净干燥，管道有无泄漏；北方冬季应注意检査气源是否带水、结冰；（10分）3）査看信号稳定时门开度有无变化，信号变化时门动作是否卡涩；（10分）4）查看门是否有腐蚀、泄漏、损坏，运行中是否有杂音、振动；（10分）5）发现问题及时处理，并做好巡检记录。（10分）39、气动调节阀定期维护内容主要包括哪些内容？（50分）答：1）每班做好运行情况检查汇总、记录；（10分）2）每周进行一次阀门外部清洁工作；（10分）3）每月进行一次阀门运动部件润滑工作；（10分）4）每3个月检查一次密封环，同时检查接头密封腐蚀情况；（10分）5）每16个月（以季节、环境不同而定）检查一次供气过滤器减压阀，并排污。（10分）40、简述分析查找故障的思路。（50分）答：1）先调查了解，后分析判断（10分）2）先外部检查，后内部检查（10分）3）先整体分析，后局部查找（10分）4）先直接观察，后开机检查（10分）5）先机械检查，后线路检查（10分）41、用热电偶测温度时,发现热电势比实际值小（显示仪表指示偏低）,是什么原因引起的?（50分）1）热电极短路。（10分）2）热电偶的接线处积灰，造成短路。（10分）3）补偿导线间短路（10分）4）热电偶热电极变质。（10分）5）补偿导线与热电偶不配套。（10分）42、一台正在运行中的气闭单座阀，工艺人员反映漏量大，一般什么原因造成？（50分）答：（1）阀芯阀座、阀芯磨损严重（10分）（2）调节阀膜头漏气（10分）（3）调节阀膜头弹簧调整不合适（10分）（4）调节阀前后压差过大（10分）（5）调节阀C值选择不合适（10分）43、阀门定位器的作用有哪些?（50分）答：1）改善调节阀的静态特性，提高阀门位置的线性度；（10分）2）改善调节阀的动态特性，减少调节信号的传递滞后；（10分）3）改变调节阀的流量特性；（10分）4）改变调节阀对信号压力的响应范围，实现分程控制；（10分）5）使阀门动作反向。（10分）44、DCS系统故障大致可分为哪几类？（50分）答：DCS的故障大致可分为五类：1)现场仪表设备故障；（10分）2)系统故障；（10分）3)硬件故障；（10分）4)软件故障；（10分）5)操作和使用不当造成的故障。（10分）45、如何安排小改小革的实施？（50分）答：1）前期准备工作，确定技术改造方案，方案经专家论证和领导批准，进行设计和审核。（10分）2）落实资金，确定设备和材料选购，选定和落实施工单位，提交改造方案。（10分）3）按照方案和设计要求，保质保期落实项目进度和完工。（10分）4）工程完工后组织有关专家和人员进行验收，并写出验收报告。（10分）5）最后开车和对项目进行评估，并写出评估报告。（10分）46、监护人的通用职责要求有哪些？（50分）答：1)作业前检查安全作业票。安全作业票应与作业内容相符并在有效期内；核查安全作业票中各 项安全措施已得到落实。（10分）2)确认相关作业人员持有效资格证书上岗。（8分）3)核查作业人员配备和使用的个体防护装备满足作业要求。（8分）4)对作业人员的行为和现场安全作业条件进行检查与监督，负责作业现场的安全协调与联系。（8分）5)当作业现场出现异常情况时应中止作业，并采取安全有效措施进行应急处置；当作业人员违章 时，应及时制止违章，情节严重时，应收回安全作业票、中止作业。（8分）6)作业期间，监护人不应擅自离开作业现场且不应从事与监护无关的事。确需离开作业现场时， 应收回安全作业票，中止作业。（8分）47、根据GB 6411，请列举动火作业、进入受限空间内作业、高处作业、临时用电作业过程中可能存在的典型事故风险类型。（50分）答：1）进入受限空间内作业：中毒和窒息、火灾、其它爆炸、物体打击、机械伤害、触电、坍塌、灼烫、其他伤害。（12.5分）2）高处作业：高处坠落、物体打击、机械伤害、火灾、中毒和窒息、触电、灼烫、其他伤害（12.5分）3）临时用电作业：触电、火灾、灼烫、其他爆炸、其他伤害（12.5分）4）动火作业：火灾、其它爆炸、触电、灼烫、中毒和窒息、物体打击、其他伤害（12.5分）48、手提式二氧化碳灭火器如何使用？（50分）答：1）灭火时只要将灭火器提到或扛到火场，在距燃烧物5米左右（10分）2）放下灭火器拔出保险销，一手握住喇叭筒根部的手柄，另一只手紧握启闭阀的压把。（10分）3）使用时，不能直接用手抓住喇叭筒外壁或金属连线管，防止手被冻伤。（10分）4）在室外使用的，应选择在上风方向喷射。（10分）5）在室内窄小空间使用的，灭火后操作者应迅速离开，以防窒息。（10分）49、国家生态环境标准包括哪些内容？（50分）1）国家生态环境质量标准；（10分）2）国家生态环境风险管控标准；（8分）3）国家污染物排放标准；（8分）4）国家生态环境监测标准；（8分）5）国家生态环境基础标准；（8分）6）国家生态环境管理技术规范。（8分）50、环境保护的基本原则是什么？环境保护的基本原则是环境保护坚持保护优先、预防为主、综合治理、公众参与、损害担责。51、识别环境因素时应考虑哪三种时态？识别环境因素时应考虑当前、将来及过去三种时态。52、应对重污染天气工作原则包括哪些？（50分）1）坚持以人为本，预防为主；（10分）2）加强预警，提前响应；（8分）3）统一指挥，分工协作；（8分）4）安全运行，兼顾效益；（8分）5）控制排放，履行责任；（8分）5）强化监管，持续有效的原则。53、差压式流量计在满量程的30以下一般不宜使用，为什么？该如何处理？（50分）答：1）流量测量中，国标规定：节流装置适用的流量比为30%（最小流量：最大流量1:3)。（10分）2）这是因为差压与流量平方成比例，流量比低于30%，精度就不能保证。（10分）3）另外，流量小干30时，雷诺数往往低于界限雷诺数，流量系数 a 不是常数，造成流量测量不准。（10分）4）流量比低于30以下时，可做如下处理：工艺允许降低最大流量，而且雷诺数足够大，则可以改孔板或差压解决，改用其他类型流量计，如涡轮流量计等。（20分）54、选用液位测量仪表，一般需要考虑哪些因素？（50分）答：1）液位范围和精度要求，仪表的显示方式及调节功能。（10分）2）流体特性，包括温度、压力、密度、流体是否脏污，是否含固体，是否气化，是否冷凝，是否有腐蚀性、结焦及黏附等。（10分）3）在测量区域内，流体是否有扰动。（10分）4）仪表的安装场所，包括仪表的安装高度、防爆要求。（10分）5）对于大多数工艺对象的液位测量，选用差压式仪表、浮筒式仪表和浮子式仪表便可满足要求，如不满足时，可选用电容式、电阻式、核辐射式、超声波式、雷达等液位仪表。（10分）55、安装雷达液位计时应注意哪些事项？（50分）答：1）应避开进料口、进料帘和漩涡，因为液体在流入时会产生幅度比被测液体反射的有效回波大得多的虚回波。同时，漩涡引起的不规则液位会对微波信号产生散射，从而引起有效信号的衰减。（12.5分）2）对有搅拌器的容器，雷达液位计的安装位置不要在搅拌器附近，因为搅拌器会产生不规则的漩涡，会造成雷达信号的衰减。（12.5分）3）当雷达液位计用于测量腐蚀性和易结晶的物体液位时，为了防止介质对传感器的影响，制造厂一般都采用带有聚四氟乙烯测量窗和分离法兰结构。（12.5分）4）不可安装在罐顶的中心位置；不可安装在料口的上方；（12.5分）56、试述电气转换器及电气阀门定位器在控制系统中的作用。（50分）答：1）电气转换器是将电信号转换为相应的气信号的一种装置。在控制系统中，如果所使用的控制器是电动控制器，其输出信号为010mA DC 或420mA DC ，但所选择的执行器为气动执行器，其输人信号一般为20100kPa，这时就需要采用电气转换器，先将控制器的输出电信号转换为相应气信号，才能为气动执行器所接受。（25分）2）电气阀门定位器除了能将电信号转换为气信号外，还能够使阀杆位移与送来的信号大小保持线性关系，即实现控制器来的输入信号与阀门位置之间关系的准确定位，故取名为定位器。定位器可以使用在阀的不平衡力较大或阀杆移动摩擦力较大等场合，同时还可以利用定位器来改变阀门的流量特性，改变执行器的正、反作用。在分程控制中，利用定位器可以使阀门在不同的信号段范围内作全行程移动。（25分）57、在液体的水平管道上，垂直安装一套差压式流量测量系统，差压变送器是经过校验后安装上去的，启表后发现指示值偏低，经核实工艺与孔板设计均无问题，试分析可能原因并说明解决办法。（50分）答：1）孔板方向装反，这时流束缩颈与孔板距离比正确安装为远，致使孔板后取压孔测压值增高，造成压差下降。解决办法是重新安装至正确的流向。（10分）2）引压管线中有气体未排净或负压管线最高位置比正压管线高，造成附加静压误差，使指示值偏低。解决办法是把引压管线中气体排净或修正正负压管线的最高点位置（10分）。3）变送器正压室中气体未排净，这时可打开正压室测排气孔，见到液体排出后再重新拧紧。（10分）4）三阀组中的旁路阀未关严或阀虽拧紧仍有内漏，需关严或更换。（10分）5）正压室引压管路堵塞或有泄漏现象，导致正压侧压力偏低。（10分）58、热电偶测温时为什么要进行冷端温度补偿？（50分）答：1）热电偶热电势的大小与其两端的温度有关，其温度热电势关系曲线是在冷端温度为0时分度的。（12.5分）2）实际应用中，由于热电偶冷端暴露在空间，受到周围环境温度的影响，所以测温中的冷端温度不可能保持0不变，也不可能固定在某个温度不变。（12.5分）3）而热电偶热电势既决定于热端温度，也决定于冷端温度。（12.5分）4）所以如果冷端温度自由变化，必然会引起测量误差。为了消除这种误差，必须进行冷端温度补偿。（12.5分）59、补偿导线的极性接错对测温会产生什么影响？补偿导线的分度号和极性混淆不清如何判断？（50分）答：1）因补偿导线在一定范围内的热电性能与热电偶是一样的，如极性接错，会增大热电偶的冷端误差。（10分）2）如补偿导线的分度号和极性不明，可以将两个补偿导线的两端剥头后，将线芯的端头拧在一起浸入沸水中，另一端接该分度的显示仪表，应显示100左右，说明分度号对的，如相差较远，则是分度号错了。（20分）3）用万用表挡测时显示“+
