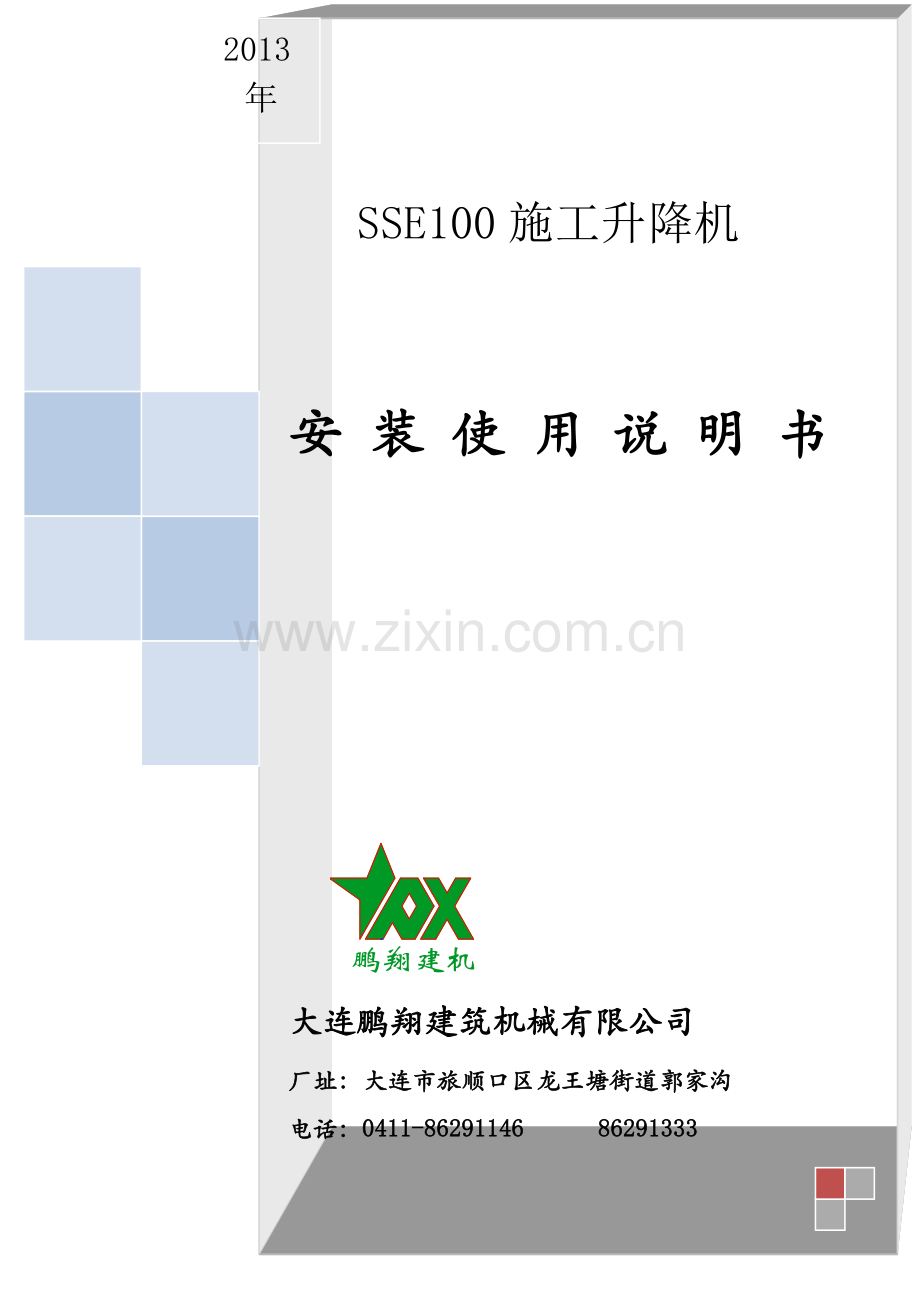

施工升降机安装说明书.doc_第1页
第1页 / 共17页
施工升降机安装说明书.doc_第2页
第2页 / 共17页
施工升降机安装说明书.doc_第3页
第3页 / 共17页
施工升降机安装说明书.doc_第4页
第4页 / 共17页
施工升降机安装说明书.doc_第5页
第5页 / 共17页
点击查看更多>>
资源描述

1、精品文档SSE100施工升降机安 装 使 用 说 明 书大连鹏翔建筑机械有限公司厂址:大连市旅顺口区龙王塘街道郭家沟电话:0411-86291146      862913332013年                       SSB-100施工升降机使 用 说 明 书                           &

2、nbsp;        大连鹏翔建筑机械有限公司厂址:大连市旅顺口区龙王塘街道郭家沟村电话:0411-86291146    86291333目录一、 简介2二、 技术参数2三、 机构与结构3四、 安装与拆卸7五、 使用前的检查11六、 调试11 七、 使用与保养13八、 安全操作规程14一、简介SSE100施工升降机是自升式采用钢丝绳提升的货用施工升降机。本机具有适用性强、安全可靠、拆装方便等特点,是比较理想的垂直物料运输设备。本机适用于工业、民用及土建安装工程的材料吊运。二、技术参数(见表一)表一     性

3、能参数表序号单位数值1额定起重量Kg10002额定提升高度m603额定提升速度m/min234提升钢丝绳直径mm145吊笼净空尺寸M*m*m3.0*1.96*2.166标准节尺寸M*m*m0.615*0.5*2.987电动机型号YEZ132M-48电动机额定功率7.5KW9防坠安全器型号SPF-2010吊笼质量(重量)Kg78011标准节质量(重量)Kg10012整机质量(重量)Kg634013电气参数380V5  50HZ14工作环境-20+40三、机构与结构本机主要包括以下几个部分:底架、标准节、吊笼、自升架平台、停靠装置、防坠安全器、卷扬机等。SSE100总图见图一图1 &nb

4、sp; SSE100 施工降升机1、底架是升降机的基础平台,用地脚螺栓固定在混凝土基础上,上面安装标准节和卷扬机。它是整个机体的支撑部分,必须水平安装。2、标准节标准节是焊接而成的有互换性的结构件,是截面为0.5米X0.6米,高3.0米的长方体,由角钢焊接而成。节于节之间用螺栓连接。标准节的主肢角钢向外的翼板是吊笼上下运动的轨道。本机机体最大安装高度为56米,由38个标准节组成。3、吊笼(图二)吊笼是运输物料的承载体,笼体的载重平台使用角钢骨架、花纹板平面,顶面用钢板罩顶,侧面用钢板网围护,前后均采用气动栅栏门,笼门开、关设有连锁保护装置。吊笼主槽钢上固定8个导向滑轮,从而保证吊笼稳定上下运行

5、。吊笼上还有停靠装置、防坠安全器等安全装置。4、防坠安全器采用偏心轮瞬时防坠安全器,安装在吊笼的一侧,沿导轨(标准节角钢翼)升降,当牵引吊笼的钢丝绳或连接装置突然断裂时,吊笼就处于失重下坠状态,因此防坠安全器自动制动,从而达到安全保护的目的。当钢丝绳或连接装置修复后,吊笼重新上升时,防坠安全器会自动解除锁紧状态,升降机恢复正常运行。1、角钢导轨      2、调节螺丝  3、压簧   4、支承轴、座    5、导向轮6、偏心夹紧轮    7、小齿条5、自升架平台是为主架增减高度加、减标准节而设置的机构,平

6、台上装有手动卷扬机、起升滑轮、吊杆、自动卡板,并把两立柱联结一起,起到了承重横梁作用。6、联动滑轮设置在吊笼上方,工作时通过它来提升吊笼,当钢丝绳断裂时,联动滑轮会自动下落,加上弹簧的牵动,吊笼上的安全卡板,会迅即卡在主架标准节的横腹杆上。是一种安全保护装置装置7、附着装置两主架标准节除基础节外,每隔6m,选择合理位置安装一道附着,用48钢管和扣件将主架标准节和建筑物固定,以保证机体稳定性。注意:附着必须固定在建筑物上,严禁和脚手架连接。7、卷扬机本机使用JK1.6型卷扬机,采用YEZ锥形转子电动机(带制动器),同轴式圆柱齿轮硬齿面减速器,卷筒轴由减速器直接输出。卷扬机用螺栓固定在底架上。三、

7、 安装和拆卸(一)、基础(图五)   基础面积如图五所示,按图示挖出坑,深度0.5米-0.6米。对坑底进行素土夯实,使之承载力不小于80Kpa ,按图示尺寸留好地脚螺栓预留孔,并浇注C20混凝土,厚度不小于0.35米。混凝土浇注表面应平整,平面度不大于5毫米。在基础轮廓边缘5米内挖排水沟,如附近振有动作业,还要考虑机架的防震措施。(二)、机体安装1、安装人员的要求安装人员必须经过专门培训,必须持有关部门颁发的有效证件方能上岗操作,人员要熟悉本机的性能和特点,具有熟练操作技能和排除一般故障的能力。   安装人员须身体健康,无高血压心脏病等疾病   安装人员须佩戴必须

8、的安全保护用具,如安全帽、安全带等,严禁酒后安装作业。    安装过程要有专人指挥,分工负责,各就各位,协调作业,不得擅自离岗和相互调换岗位。2、安装前的准备设备运抵现场等待安装时,应首先检查设备在运输过程中有无损伤现象,各配套零件及随机零部件有无遗失。检查:基础尺寸是否正确,地脚螺栓的长度规格是否合格,混凝土的养护是否达到规定期限,基础平面度是否达到要求(用水平仪测量)。安装前必须将发现的问题即使解决,否则,不得安装。3、安装架设将底架按要求就位,安1/1000平面度调整好后,紧固全部地脚螺栓。注意:底架安装后,须二次浇灌地脚螺栓混凝土。待混凝土过了养生期达到标准强度后,

9、方可进行整机安装。将自动升降平台放置于安装好的底架上(图六),并将上安全装置搬向下方。将两节标准节分别安装在底架的左右两侧,要求安装后垂直度小于1/1000mm。(图七)将两个吊架分别卡在两个主架顶端,挂上吊轮。摇动手动卷扬机将升降平台提升到基础节上部,并使升降机平台上的安全定位板打开,将升降机平台固定在两个主架中间。用手动卷扬机分两次起吊二个标准节,分别落在两个基础节上,并用螺栓紧固。  将吊笼放置于两主架之间的底座上(图九),然后将吊笼侧面的滑轮分别安装好,调试后紧固。穿主卷扬机钢丝绳,缠绕示意如图十,将钢丝绳一端固定在升降平台上设置的紧绳器与挂钩一起的圆钢上。绳卡不少于3个。调

10、整各滑轮及钢丝绳后,即可使用。通过以上步骤可再次加高主架直到所需的高度。但每次加高后,必须测量主架的垂直度,其偏差不得大于总高度的1/1000mm,两主架的平行度不得大于1/1000mm。要通过调整附着钢管来调整两主架的垂直度和距离。注意:从加第二个主架开始,要用吊笼每次吊两个标准节往上运送,主架装好后,吊笼必须落回地面。吊笼上下运行必须扳好离合。附着装置除基础节外,每2节都要安装一道。附着要随标准节增加而增加。附着架如下图示:具体安装如图十一所示:3、拆卸升降机的拆卸,按其安装的反程序进行。注意以下事项:1、拆除标准节前应先拆除相应节上的附着,拆一层,去一节,不可多拆。2、拆下的标准节要用吊

11、笼每次两节运回地面。3、标准节的高强螺栓拆卸后应随时保管好,防止丢失、损坏。要涂油防锈。五、使用前的检查1、调试前应检查标准节连接高强螺栓及各部位连接螺栓是是否紧固好;如有松动应及时拧紧。2、检查钢丝绳是否完好,与卷扬机固定是否牢固,特别要检查计算安装好全部机体达到规定高度时,钢丝绳长度是否有效,全部钢丝绳输出后,在卷筒上至少要保留三圈半,是否合乎。3、检查电器系统接线是否正确;电源接通后测量主电路及控制电路对地的绝缘电阻不应小于1M,电机和电气元件对地绝缘电阻不应小于0.5M。4、检查升降机吊笼运行通道上下有无突出物,确保吊笼与通道周边的安全距离不小于250mm;5、检查各部位润滑情况,及时

12、加注润滑油;6、检查停靠装置与提升、与吊笼门连锁是否正常可靠;7、检查导向轮与滑道(标准节主弦杆角钢翼)的间隙是否合适(2mm左右);8、在每次安装结束后都要检查防坠安全器动作是否可靠,可通过调试中的吊笼坠落试验来完成。检查中出现的问题,要及时处理解决,各项正常后才能进行下步程序。六、调试1、调试条件环境温度:-15-35地面风速11米/秒(6级)电压波动5砝码误差32、调试内容用经纬仪测定标准节架的垂直度(垂直的两个方向)起,其误差应小于1/1000,若达不到要求应进行调整。开动卷扬机,使吊笼空载运行上、下三次,检查提升系统是否正常;检查导向轮与轨道间隙是否适合;检查绕绳系统各滑轮是否正常;

13、检查停靠装置与笼门的连锁是否正常有效;发现异常要进行调整。额定载重量(载重1吨)上下运行三次,检查设备各结构部分、各机构及安全装置是否正常可靠。新安装的升降机必须进行吊笼防坠落试验,以后最低限度每三个月进行一次。具体方法如下:将吊笼装好额定载荷(1吨)停在距底架1米处,作模仿断绳试验,测试安全器是否正常动作。发现异常要调整或维修。静载试验:分别按额定载荷的100和额定载荷125进行额定载荷试验和超载试验,检查结构部分有无变形、裂纹、油漆脱落及连接损坏、松动等现象 。动载试验:分别按额定载荷和额定载荷110进行动载试验,检查结构部分有无变形、开焊、裂纹、破损等现象,检验起升系统工作是否正常,运行

14、是否平稳,起、制动是否正常,有无异常震动、冲击、过热、噪声等现象。工作行程为全行程,工作循环不得少于3次,每一个工作循环的升降过程中,应不少于一次制动。   装有重量限制器的,要在使用前进行调试:按90额定载荷装载重物,使运行,测试重量限制器是否给出清晰的报警信号;按额定载荷110装载重物,测试是否有断电保护现象(吊笼终止启动)。没有报警信号、不能断电保护的,要及时调整好。七、 使用和保养1、新安装的施工升降机安装使用后,每周检查一次各紧固件是否松动,各结构件是否有变形,焊缝是否有开裂,以后每月复检一次。2、每周要对安全保护装置进行一次检查,并及时进行调整。3、班前要对滑轮、滑道进行

15、定期润滑,润滑脂应使用钙钠基。班前对电控、信号、停层、停靠、防坠装置严格验证,无误后方可使用。4、经常检查吊笼底板的承载状况,发现损坏及时修补或更换。5、每月对钢丝绳的润滑、断绳磨损情况进行检查,按GB/T5972-1986起重用钢丝绳检验和报废使用规范进行处理。6、经常按GB/T5976-1986钢丝绳类要求,对钢丝绳夹的固定进行检查。7施工升降机每次转移工地后,要进行全面检查和保养。八、安全操作规程1、司机必须身体健康,无心脏病或高血压病。2、司机应受过专门培训,经考试合格后方可持证上岗。3、SSB-100施工升降机,严禁载人。4、严禁偏载超载运行。5、严禁司机酒后操作或非司机操作6、严禁装载物品伸出吊笼外,以免运行发生危险。7、升降机作业时应设专人指挥,信号不清不得开机。作业时司机听到停车信号,应立即停车。8、关闭主电源前或作业中突然断电,应将所有开关扳回零位,在重新恢复作业前应在确认升降机正常后,方可继续使用。9、发现安全装置失灵应立即停机修复,不得随意拆除安全装置。10、当风力达到六级以上时,升降机不得运行,并且将吊笼停在最低位置。11、每次下班后,必须关掉电源开关,作好当班记录,将护栏锁好。可修改
