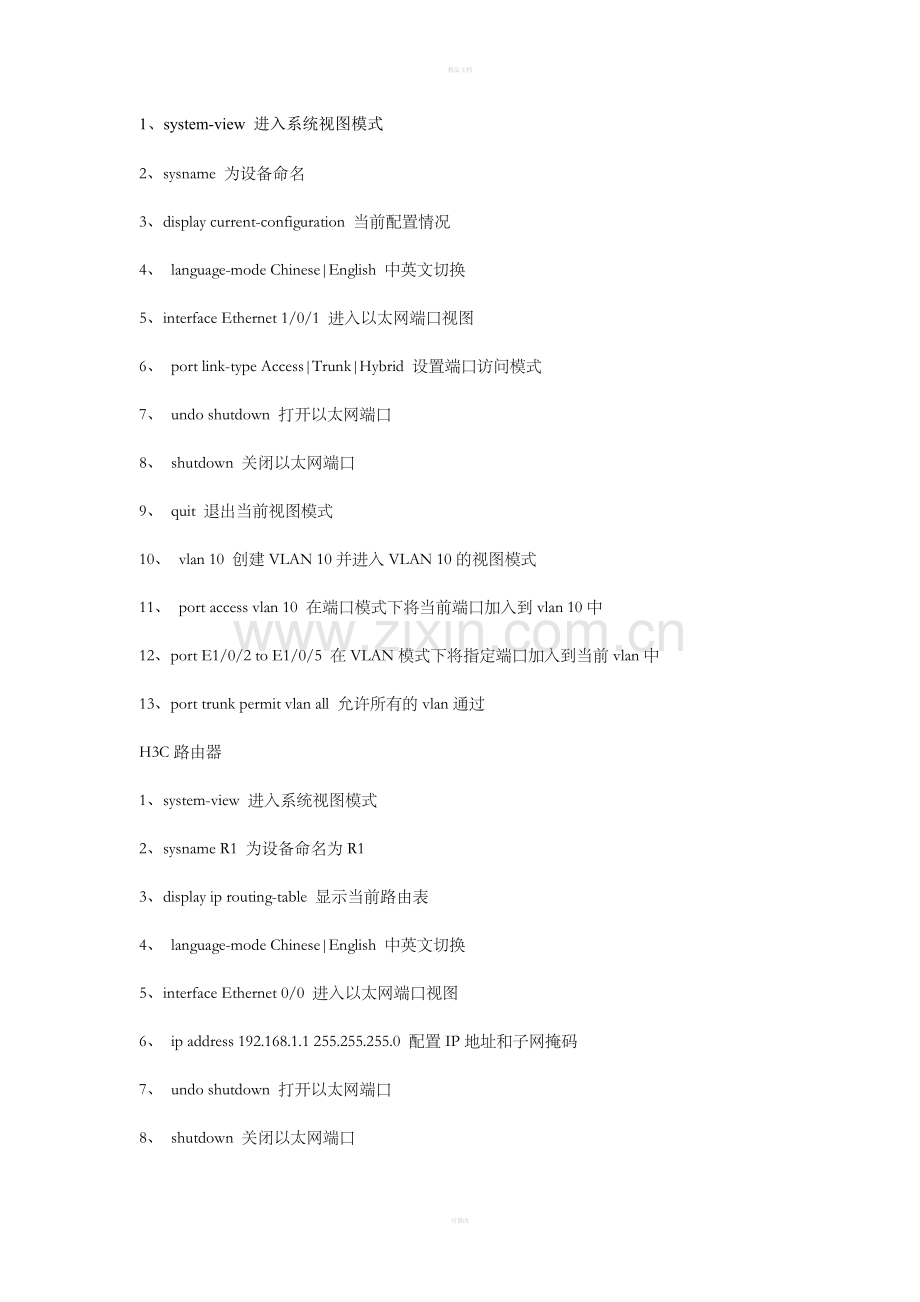

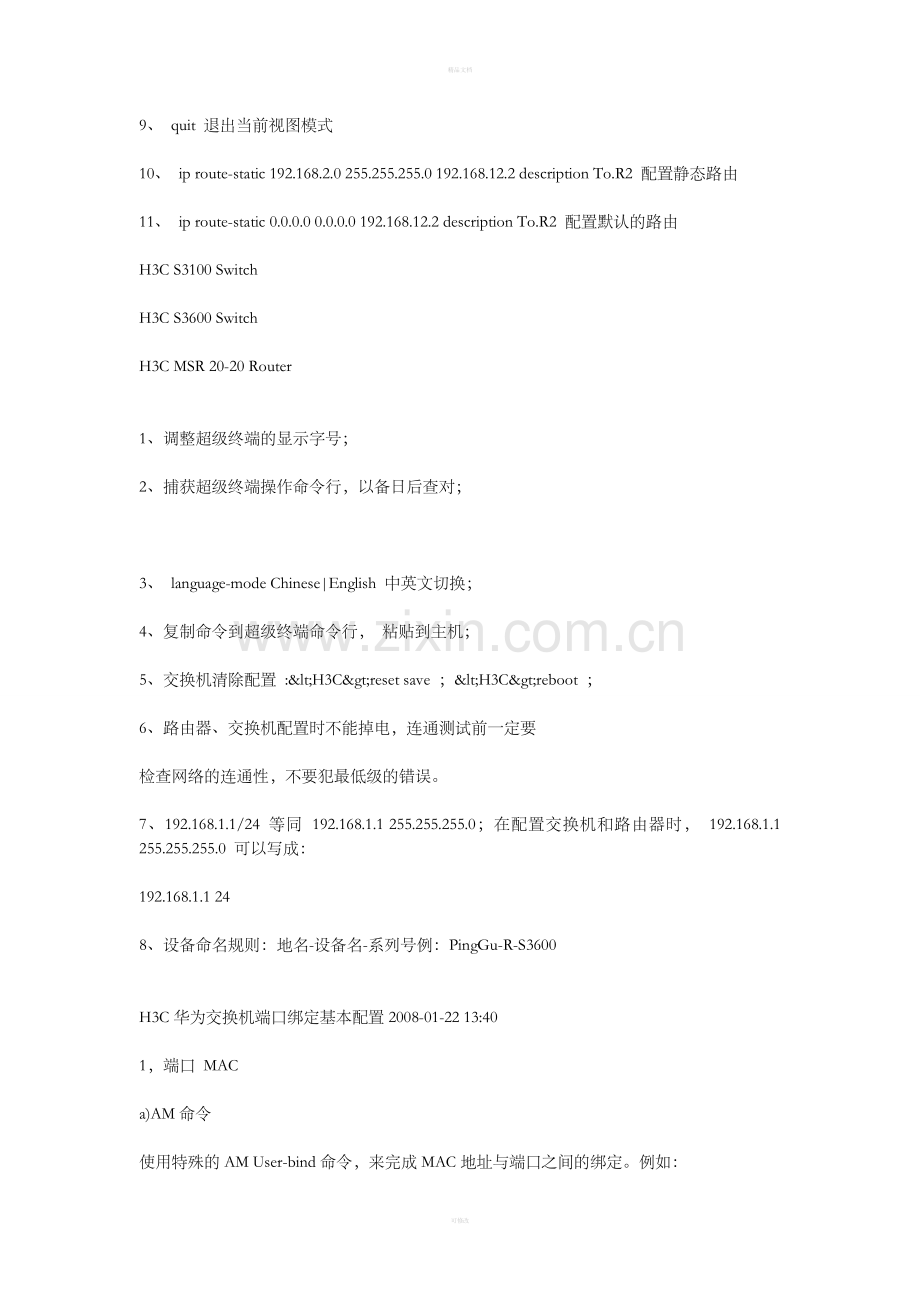

精品文档1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对； 3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行， 粘贴到主机；5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。7、192.168.1.1/24 等同 192.168.1.1 255.255.255.0；在配置交换机和路由器时， 192.168.1.1 255.255.255.0 可以写成：192.168.1.1 248、设备命名规则：地名-设备名-系列号例：PingGu-R-S3600H3C华为交换机端口绑定基本配置2008-01-22 13:401，端口 MACa)AM命令使用特殊的AM User-bind命令，来完成MAC地址与端口之间的绑定。例如：SwitchAam user-bind mac-address 00e0-fc22-f8d3 interface Ethernet 0/1配置说明：由于使用了端口参数，则会以端口为参照物，即此时端口E0/1只允许PC1上网，而使用其他未绑定的MAC地址的PC机则无法上网。但是PC1使用该MAC地址可以在其他端口上网。b)mac-address命令使用mac-address static命令，来完成MAC地址与端口之间的绑定。例如：SwitchAmac-address static 00e0-fc22-f8d3 interface Ethernet 0/1 vlan 1SwitchAmac-address max-mac-count 0配置说明：由于使用了端口学习功能，故静态绑定mac后，需再设置该端口mac学习数为0，使其他PC接入此端口后其mac地址无法被学习。2，IP MACa)AM命令使用特殊的AM User-bind命令，来完成IP地址与MAC地址之间的绑定。例如：SwitchAam user-bind ip-address 10.1.1.2 mac-address 00e0-fc22-f8d3配置说明：以上配置完成对PC机的IP地址和MAC地址的全局绑定，即与绑定的IP地址或者MAC地址不同的PC机，在任何端口都无法上网。支持型号：S3026E/EF/C/G/T、S3026C-PWR、E026/E026T、S3050C、E050、S3526E/C/EF、S5012T/G、S5024Gb)arp命令使用特殊的arp static命令，来完成IP地址与MAC地址之间的绑定。例如：SwitchAarp static 10.1.1.2 00e0-fc22-f8d3配置说明：以上配置完成对PC机的IP地址和MAC地址的全局绑定。3，端口 IP MAC使用特殊的AM User-bind命令，来完成IP、MAC地址与端口之间的绑定。例如：SwitchAam user-bind ip-address 10.1.1.2 mac-address 00e0-fc22-f8d3 interface Ethernet 0/1配置说明：可以完成将PC1的IP地址、MAC地址与端口E0/1之间的绑定功能。由于使用了端口参数，则会以端口为参照物，即此时端口E0/1只允许 PC1上网，而使用其他未绑定的IP地址、MAC地址的PC机则无法上网。但是PC1使用该IP地址和MAC地址可以在其他端口上网。S2016-E1-Ethernet0/1mac-address max-mac-count 0;进入到端口，用命令mac max-mac-count 0(端口mac学习数设为0)S2016-E1mac static 0000-9999-8888 int e0/1 vlan 10;将0000-9999-8888绑定到e0/1端口上，此时只有绑定mac的pc可以通过此口上网,同时E0/1属于vlan 10就这样，ok了，不过上面两个命令顺序不能弄反，除非端口下没有接pcdis vlan 显示vlanname text 指定当前vlan的名称undo name 取消 h3c vlan 2h3c-vlan2name test vlandis users 显示用户dis startup 显示启动配置文件的信息dis user-interface 显示用户界面的相关信息dis web users 显示web用户的相关信息。header login 配置登陆验证是显示信息header shellundo headerlock 锁住当前用户界面acl 访问控制列表 acl number inbound/outboundh3cuser-interface vty 0 4h3c-vty0-4 acl 2000 inboundshutdown:关闭vlan接口undo shutdown 打开vlan接口关闭vlan1 接口h3c interface vlan-interface 1h3c-vlan-interface shutdownvlan vlan-id 定义vlanundo valn vlan-iddisplay ip routing-tabledisplay ip routing-table protocol staticdisplay ip routing-table statisticsdisplay ip routing-table verbose 查看路由表的全部详细信息interface vlan-interface vlan-id 进入valnmanagement-vlan vlan-id 定义管理vlan号reset ip routing-table statistics protocol all 清除所有路由协议的路由信息.display garp statistics interface GigabitEthernet 1/0/1 显示以太网端口上的garp统计信息display voice vlan status 查看语音vlan状态h3c-GigabitEthernet1/0/1 broadcast-suppression 20 允许接受的最大广播流量为该端口传输能力的20%.超出部分丢弃.h3c-GigabitEthernet1/0/1 broadcast-suppression pps 1000 每秒允许接受的最大广播数据包为1000传输能力的20%.超出部分丢弃.display interface GigabitEthernet1/0/1 查看端口信息display brief interface GigabitEthernet1/0/1 查看端口简要配置信息display loopback-detection 用来测试环路测试是否开启display transceiver-information interface GigabitEthernet1/0/50 显示光口相关信息duplex auto/full/halfh3cinterface GigabitEthernet1/0/1h3c-GigabitEthernet1/0/1duplux auto 设置端口双工属性为自协商port link-type access/hybrid/trunk 默认为accessport trunk permit vlan all 将trunk扣加入所有vlan中reset counters interface GigabitEthernet1/0/1 清楚端口的统计信息speed auto 10/100/1000display port-security 查看端口安全配置信息am user-bind mac-addr 00e0-fc00-5101 ip-addr 10.153.1.2 interface GigabitEthernet1/0/1 端口ip绑定display arp 显示arpdisplay am user-bind 显示端口绑定的配置信息display mac-address 显示交换机学习到的mac地址display stp 显示生成树状态与统计信息h3c-GigabitEthernet1/0/1stp instance 0 cost 200 设置生成树实例0上路径开销为200stp cost 设置当前端口在指定生成树实例上路径开销。instance-id 为0-16 0表cist 取值范围1-200000<h3c> display system-guard ip-record 显示防攻击记录信息.system-guard enable 启用系统防攻击功能display icmp statistics icmp流量统计display ip socketdisplay ip statisticsdisplay acl allacl number acl-number match-order auto/configacl-number (2000-2999 是基本acl 3000-3999是高级acl为管理员预留的编号)rule deny/permit protocal访问控制h3c acl number 3000h3c-acl-adv-3000rule permit tcp source 129.9.0.0 0.0.255.255 destination 202.38.160.0 0.0.255.255 destination-port eq 80 (定义高级acl 3000,允许129.0.0/16网段的主机向202.38.160/24网段主机访问端口80)rule permit source 211.100.255.0 0.255.255.255rule deny cos 3 souce 00de-bbef-adse ffff-ffff-fff dest 0011-4301-9912 ffff-ffff-ffff(禁止mac地址00de-bbef-adse发送到mac地址0011-4301-9912且802.1p优先级为3的报文通过)display qos-interface GigabitEthernet1/0/1 traffic-limit 查看端口上流量端口速率限制line-rate inbound/outbound target-rateinbound:对端口接收报文进行速率限制outbound: 对端口发送报文进行速率限制target-rate 对报文限制速率,单位kbps 千兆口 inbound范围1-1000000 outbound范围20-1000000undo line-rate取消限速.h3cinterface GigabitEthernet1/0/1h3c-GigabitEthernet1/0/1line-rate outbound 128 限制出去速率为128kbpsdisplay arp | include 77display arp count 计算arp表的记录数display ndp 显示交换机端口的详细配置信息。display ntdp device-list verbose 收集设备详细信息display lockdisplay usersdisplay cpudisplay memorydisplay fandisplay devicedisplay power华为交换机常用配置实例sys 进入到系统视图Enter system view, return to user view with Ctrl+Z.Quidwayuser-interface aux 0Quidway-ui-aux0authentication-mode schemeNotice: Telnet or SSH user must be added , otherwise operator cant login!Quidway-ui-aux0quQuidwaylocal-user huawei 增加用户名New local user added.Quidway-luser-huaweipassword simple huawei 配置密码,且密码不加密Quidway-luser-huaweiservice-type telnet ssh level 3服务类型为SSH和telnet,且用户登陆后权限为管理员权限Quidway-luser-huaweiquQuidwayuser-interface vty 0 4Quidway-ui-vty0-4authentication-mode schemeNotice: Telnet or SSH user must be added , otherwise operator cant login!Quidway-ui-vty0-4<Quidway>save华为QuidWay交换机配置命令手册：1、开始建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console口连接。在主机上运行终端仿真程序（如Windows的超级终端等），设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100。以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<Quidway>）。键入命令，配置以太网交换机或查看以太网交换机运行状态。需要帮助可以随时键入"?"2、命令视图(1)用户视图(查看交换机的简单运行状态和统计信息)<Quidway>:与交换机建立连接即进入(2)系统视图(配置系统参数)Quidway:在用户视图下键入system-view(3)以太网端口视图(配置以太网端口参数)Quidway-Ethernet0/1:在系统视图下键入interface ethernet 0/1(4)VLAN视图(配置VLAN参数)Quidway-Vlan1:在系统视图下键入vlan 1(5)VLAN接口视图(配置VLAN和VLAN汇聚对应的IP接口参数)Quidway-Vlan-interface1:在系统视图下键入interface vlan-interface 1(6)本地用户视图(配置本地用户参数)Quidway-luser-user1:在系统视图下键入local-user user1(7)用户界面视图(配置用户界面参数)Quidway-ui0:在系统视图下键入user-interface3、其他命令设置系统时间和时区<Quidway>clock time Beijing add 8 <Quidway>clock datetime 12:00:00 2005/01/23设置交换机的名称Quidwaysysname TRAIN-3026-1TRAIN-3026-1配置用户登录Quidwayuser-interface vty 0 4 Quidway-ui-vty0authentication-mode scheme创建本地用户Quidwaylocal-user huawei Quidway-luser-huaweipassword simple huawei Quidway-luser-huawei service-type telnet level 34、VLAN配置方法配置环境参数SwitchA端口E0/1属于VLAN2，E0/2属于VLAN3组网需求把交换机端口E0/1加入到VLAN2 ，E0/2加入到VLAN3数据配置步骤VLAN配置流程(1)缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan；(2)如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉；(3)除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图；如果VLAN XX已经存在，则进入VLAN视图。【SwitchA相关配置】方法一：(1)创建（进入）vlan2 SwitchAvlan 2(2)将端口E0/1加入到vlan2 SwitchA-vlan2port ethernet 0/1(3)创建（进入）vlan3 SwitchA-vlan2vlan 3(4)将端口E0/2加入到vlan3 SwitchA-vlan3port ethernet 0/2方法二：(1)创建（进入）vlan2 SwitchAvlan 2(2)进入端口E0/1视图 SwitchAinterface ethernet 0/1(3)指定端口E0/1属于vlan2 SwitchA-Ethernet1port access vlan 2(4)创建（进入）vlan3 SwitchAvlan 3(5)进入端口E0/2视图 SwitchAinterface ethernet 0/2(6)指定端口E0/2属于vlan3 SwitchA-Ethernet2port access vlan 3测试验证(1)使用命令disp cur可以看到端口E0/1属于vlan2，E0/2属于vlan3；(2)使用display interface Ethernet 0/1可以看到端口为access端口，PVID为2；(3)使用display interface Ethernet 0/2可以看到端口为access端口，PVID为35、交换机IP地址配置功能需求及组网说明配置环境参数三层交换机SwitchA有两个端口ethetnet 0/1、ethernet 0/2，分别属于vlan 2、vlan 3；以vlan 2的三层接口地址分别是1.0.0.1/24作为PC1的网关；以vlan 3的三层接口地址分别是2.0.0.1/24作为PC2的网关；组网需求PC1和PC2通过三层接口互通【SwitchA相关配置】(1)创建（进入）vlan2 Quidwayvlan 2(2)将端口E0/1加入到vlan2 Quidway-vlan2port ethernet 0/1(3)进入vlan2的虚接口 Quidway-vlan2interface vlan 2(4)在vlan2的虚接口上配置IP地址 Quidway-Vlan-interface2ip address 1.0.0.1 255.255.255.0(5)创建（进入）vlan3 Quidwayvlan 3(6)将E0/2加入到vlan3 Quidway-vlan3port ethernet 0/2(7)进入vlan3的虚接口 Quidway-vlan3interface vlan 3(8)在vlan3的虚接口上配置IP地址 Quidway-Vlan-interface3ip address 2.0.0.1 255.255.255.0测试验证(1)PC1和PC2都可以PING通自己的网关(2)PC1和PC2可以相互PING通6、端口的trunk配置配置环境参数(1)SwitchA 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与SwitchB端口E0/3互连(2)SwitchB 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与SwitchA端口E0/3互连组网需求(1)要求SwitchA的vlan10的PC与SwitchB的vlan10的PC互通(2)要求SwitchA的vlan20的PC与SwitchB的vlan20的PC互通数据配置步骤【SwitchA相关配置】(1)创建（进入）vlan10 SwitchA vlan 10(2)将E0/1加入到vlan10 SwitchA-vlan10port Ethernet 0/1(3)创建（进入）vlan20 SwitchAvlan 20(4)将E0/2加入到vlan20 SwitchA-vlan20port Ethernet 0/2(5)实际当中一般将上行端口设置成trunk属性，允许vlan透传 SwitchA-Ethernet0/3port link-type trunk(6)允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值 SwitchA-Ethernet0/3port trunk permit vlan all【SwitchB相关配置】(1)创建（进入）vlan10 SwitchB vlan 10(2)将E0/1加入到vlan10 SwitchB-vlan10port Ethernet 0/1(3)创建（进入）vlan20 SwitchBvlan 20(4)将E0/2加入到vlan20 SwitchB-vlan20port Ethernet 0/2(5)实际当中一般将上行端口设置成trunk属性，允许vlan透传 SwitchB-Ethernet0/3port link-type trunk(7)允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值 SwitchB-Ethernet0/3port trunk permit vlan all【补充说明】(1)如果一个端口是trunk端口，则该端口可以属于多个vlan；(2)缺省情况下trunk端口的PVID为1，可以在端口模式下通过命令port trunk pvid vlan vlanid 来修改端口的PVID；(3)如果从trunk转发出去的数据报文的vlan id和端口的PVID一致，则该报文的VLAN信息会被剥去，这点在配置trunk端口时需要注意。(4)一台交换机上如果已经设置了某个端口为hybrid端口，则不可以再把另外的端口设置为trunk端口。(5)一般情况下最好指定端口允许通过哪些具体的VLAN，不要设置允许所有的VLAN通过。测试验证(1)SwitchA vlan10内的PC可以与SwitchB vlan10内的PC互通(2)SwitchA vlan20内的PC可以与SwitchB vlan20内的PC互通(3)SwitchA vlan10内的PC不能与SwitchB vlan20内的PC互通(4)SwitchA vlan20内的PC不能与SwitchB vlan10内的PC互通7、端口汇聚配置配置环境参数(1)交换机SwitchA和SwitchB通过以太网口实现互连。(2)SwitchA用于互连的端口为e0/1和e0/2，SwitchB用于互连的端口为e0/1和e0/2。组网需求增加SwitchA的SwitchB的互连链路的带宽，并且能够实现链路备份，使用端口汇聚数据配置步骤【SwitchA交换机配置】(1)进入端口E0/1 SwitchAinterface Ethernet 0/1(2)汇聚端口必须工作在全双工模式 SwitchA-Ethernet0/1duplex full(3)汇聚的端口速率要求相同，但不能是自适应 SwitchA-Ethernet0/1speed 100(4)进入端口E0/2 SwitchAinterface Ethernet 0/2(5)汇聚端口必须工作在全双工模式 SwitchA-Ethernet0/2duplex full(6)汇聚的端口速率要求相同，但不能是自适应 SwitchA-Ethernet0/2speed 100(7)根据源和目的MAC进行端口选择汇聚 SwitchAlink-aggregation Ethernet 0/1 to Ethernet 0/2 both【SwitchB交换机配置】SwitchBinterface Ethernet 0/1SwitchB-Ethernet0/1duplex fullSwitchB-Ethernet0/1speed 100SwitchBinterface Ethernet 0/2SwitchB-Ethernet0/2duplex fullSwitchB-Ethernet0/2speed 100SwitchBlink-aggregation Ethernet 0/1 to Ethernet 0/2 both【补充说明】(1)同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。(2)不同的产品对端口汇聚时的起始端口号要求各有不同，请对照操作手册进行配置。8、端口镜像配置环境配置参数(1)PC1接在交换机E0/1端口，IP地址1.1.1.1/24(2)PC2接在交换机E0/2端口，IP地址2.2.2.2/24(3)E0/24为交换机上行端口(4)Server接在交换机E0/8端口，该端口作为镜像端口组网需求(1)通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。根据Quidway交换机不同型号，镜像有不同方式进行配置：基于端口的镜像 基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。基于流的镜像 基于流镜像的交换机针对某些流进行镜像，每个连接都有两个方向的数据流，对于交换机来说这两个数据流是要分开镜像的。S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像 8016交换机支持基于端口的镜像3500/3026E/3026F/3050支持基于流的镜像 5516/6506/6503/6506R支持对入端口流量进行镜像数据配置步骤以Quidway S3026C为例，通过基于二层流的镜像进行配置：(1)定义一个ACL SwitchAacl num 200(2)定义一个规则从E0/1发送至其它所有端口的数据包 SwitchArule 0 permit ingress interface Ethernet0/1 egress interface Ethernet0/2(3)定义一个规则从其它所有端口到E0/1端口的数据包 SwitchArule 1 permit ingress interface Ethernet0/2 egress interface Ethernet0/1(4)将符合上述ACL的数据包镜像到E0/8 SwitchAmirrored-to link-group 200 interface e0/89、生成树STP配置配置环境参数(1)交换机SwitchA、SwitchB和SwitchC都通过GE接口互连(2)SwitchB和SwitchC交换机是核心交换机，要求主备。组网需求 要求整个网络运行STP协议数据配置步骤(1)【SwitchA交换机配置】 启动生成树协议: SwitchAstp enable(1)【SwitchB交换机配置】 启动生成树协议:SwitchBstp enable(3)配置本桥为根桥 SwitchBstp root primary(4)【SwitchC交换机配置】 a 启动生成树协议SwitchCstp enable b 配置本桥为备份根桥SwitchCstp root secondary(5)【SwitchD交换机配置】 a 启动生成树协议SwitchDstp enable【补充说明】(1)缺省情况下交换机的优先级都是32768，如果想人为指定某一台交换机为根交换机，也可以通过修改优先级来实现；(2)缺省情况下打开生成树后，所有端口都会开启生成树协议，请把接PC的端口改为边缘端口模式；(3)如果要控制某条链路的状态可以通过设置端口的cost值来实现。测试验证(1)使用display stp查看交换机STP运行状态(2)查看端口STP状态display stp interface Ethernet XX是否正确10、Quidway交换机维护显示系统版本信息：display version显示诊断信息：display diagnostic-information显示系统当前配置：display current-configuration显示系统保存配置： display saved-configuration显示接口信息：display interface显示路由信息：display ip routing-table显示VLAN信息：display vlan显示生成树信息：display stp显示MAC地址表：display mac-address显示ARP表信息：display arp显示系统CPU使用率：display cpu显示系统内存使用率：display memory显示系统日志：display log显示系统时钟：display clock验证配置正确后，使用保存配置命令：save删除某条命令，一般使用命令： undo可修改
