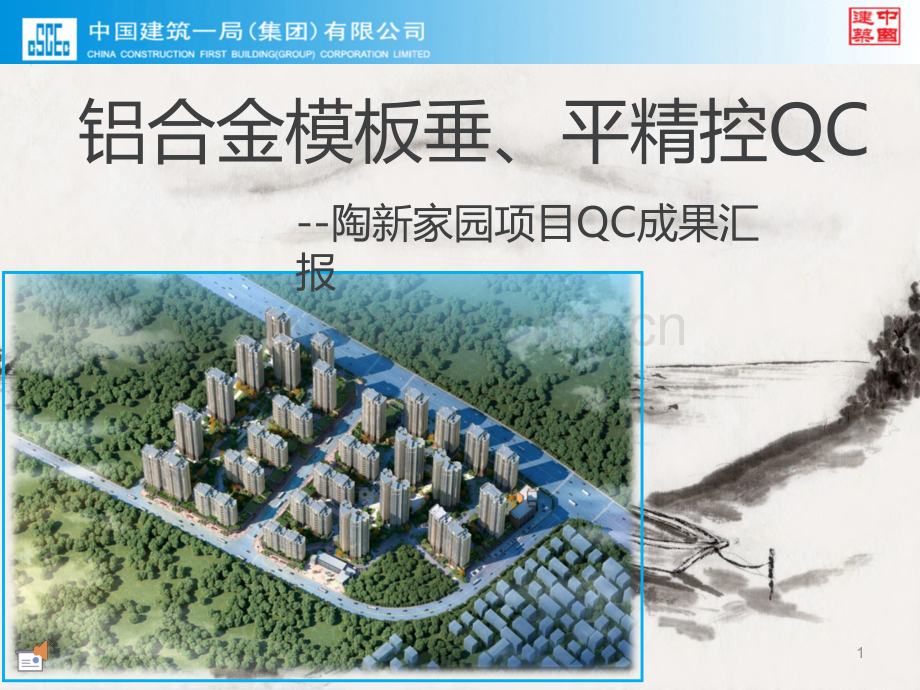

铝合金模板垂、平精控QC-陶新家园项目QC成果汇报1QC小组简介02对策实施09效果检查10巩固措施11总结与下一步计划12选题理由03现状调查04确定目标05原因分析06要因确认07制定对策08工程概况01目录2工程概况01工程名称工程名称陶新家园小区（东地块）陶新家园小区（东地块）建筑地点建筑地点江西省景德镇市珠山区景东大道南侧江西省景德镇市珠山区景东大道南侧建设单位建设单位景德镇市陶邑文化发展有限公司兴建景德镇市陶邑文化发展有限公司兴建设计单位设计单位广州宝贤华瀚建筑工程设计有限公司设计广州宝贤华瀚建筑工程设计有限公司设计监理单位监理单位江西省赣建工程建设监理有限公司监理江西省赣建工程建设监理有限公司监理施工单位施工单位中国建筑一局（集团）有限公司中国建筑一局（集团）有限公司建筑功能建筑功能民用住宅民用住宅占地面积占地面积75529.3875529.38建筑面积建筑面积291923.63291923.63结构类型结构类型剪力墙剪力墙设计年设计年限限5050年年抗震设防烈度抗震设防烈度六度六度建筑层数建筑层数地下地下1 1层，地上层，地上1 13333层层建筑高度建筑高度地下地下3.9m3.9m、地上、地上99m99m建筑功能分区建筑功能分区地下地下1 1层层车库及设备用房，层高车库及设备用房，层高3.9m3.9m东东1#1#东东15#15#楼楼住宅楼，标准层层高住宅楼，标准层层高3m3m东东16#16#楼楼幼儿园幼儿园东东17#17#楼楼独栋商业楼独栋商业楼东东18#18#楼楼酒店酒店耐火等级耐火等级地上耐火等级为一级，地下耐火等级为一级地上耐火等级为一级，地下耐火等级为一级防水等级防水等级地下室设备房、顶板防水地下室设备房、顶板防水级、车库范围防水级、车库范围防水级、屋面防水级、屋面防水级级3QC小组简介02QCQC小组名称小组名称陶新家园小区项目陶新家园小区项目QCQC小组小组QCQC活动课题活动课题铝合金模板垂、平精控铝合金模板垂、平精控QCQC成立时间成立时间2015/8/92015/8/9小组类型小组类型攻关型攻关型注册编号注册编号课题活动时间课题活动时间2015/8/13-2015/10/102015/8/13-2015/10/10活动总次数活动总次数6 6成员成员姓名姓名性别性别文化程度文化程度职务职务小组分工小组分工教育时间教育时间技术顾问技术顾问廖蔚宏廖蔚宏男男本科本科执行经理执行经理全面负责全面负责4545小时小时组长组长谢亮亮谢亮亮男男本科本科质量总监质量总监方案措施方案措施4545小时小时组员组员黄彩坤黄彩坤男男本科本科生产经理生产经理施工协调施工协调4545小时小时组员组员敬彦博敬彦博男男本科本科预算员预算员核算成本核算成本4545小时小时组员组员张俊杰张俊杰男男本科本科责任师责任师施工协调施工协调4545小时小时组员组员李明华李明华男男本科本科质量员质量员组织实施组织实施4545小时小时组员组员李宗洋李宗洋男男本科本科质量员质量员质量监督质量监督4545小时小时组员组员温秉衡温秉衡男男本科本科质量员质量员质量监督质量监督4545小时小时4QC小组简介02P(计划)D(执行)C(检查)A(处理)S(培训)选择课题设立目标提出最佳方案制定措施计划执行计划检查计划的执行结果对总结检查的结果进行处理，对成功的经验加以肯定，并予以标准化；对于失败的教训也要进行总结，引起重视。只有培训到位，战略、制度、标准、规范和流程才能得到有效执行，并最终达到认知的一次提升，从而实现螺旋式上升。QC活动计划安排遵循“PDCAS”质量循环管理系统5QC小组简介026选题理由03 2015年7月25日至2015年8月5日，由我司陶新家园项目部质量部管理人对2#楼、3#楼的3至5层混凝土结构进行了实测实量，初步得出数据发现剪力墙的垂直度、平整度合格率不满足项目质量要求。为了达到铝模剪力墙免抹灰的标准，因此以“提高铝模垂直度、平整度合格率”为课题而组织本次QC活动，将构件垂直度、平整度控制在4mm以内，最终构件合格率达到98%。7现状调查042015年8月13日至2015年8月15日，由我司陶新家园小区项目部质量部对3#楼4层、5层进行了实测实量的检查，检查结果如下：标准要求下主体结构混凝土剪力墙垂直度、平整度检查栋号楼层检查项目名称检验标准检查点数（个）不合格点数（个）合格率3#楼4层混凝土剪力墙平整度8mm2201095.45%混凝土剪力墙垂直度8mm1101289.09%3#楼5层混凝土剪力墙平整度8mm2201294.54%混凝土剪力墙垂直度8mm1102577.27%合计6605991.06%8现状调查04免抹灰要求下主体结构混凝土剪力墙垂直度、平整度检查栋号楼层检查项目名称检验标准检查点数（个）不合格点数（个）合格率3#楼4层混凝土剪力墙平整度4mm2201394.09%混凝土剪力墙垂直度4mm1101784.50%3#楼5层混凝土剪力墙平整度4mm2201593.18%混凝土剪力墙垂直度4mm1103072.70%合计6607588.64%9确定目标05我们的目标是：在事前和过程控制中将铝模垂直度、平整度控制在4mm以内。10原因分析06 我项目部QC活动小组于2015年8月18日围绕影响剪力墙垂直度、平整度因素召开了质量专题会议，大家集思广益，对现场各方面影响到垂直度、平整度的因素都进行了分析，经过综合讨论得出了主要影响垂直度、平整度的原因。技术交底过程调控监督工人自身技能素质管理者作业者施工方法材料机械规范、指引、设计图纸、施工方案等材料的质量施工的器具及规程11原因分析06 原因分析鱼骨图12要因确认07序号序号末端因素末端因素确认方法确认方法结论结论 负责人负责人验证时间验证时间1工人素质较差查看资料非要因李宗洋2015-08-242模板控制线偏位不精确现场调查非要因李宗洋2015-08-243现场指导监督不力现场调查非要因温秉衡2015-08-254未在混凝土浇筑过程中复查垂直度现场调查要因李明华2015-08-265斜撑、销钉数量不够；（沉箱）降板位置未加斜撑；斜撑未加紧现场调查要因李明华2015-08-26通过关联图的原因分析，我们找出了影响施工质量的17个末端因素。13要因确认07序号序号末端因素末端因素确认方法确认方法标准标准 负责人负责人验证时间验证时间6混凝土浇筑前未校正垂直度，或校正前模板未加固到位现场调查要因温秉衡2015-08-267定位筋偏位、水平筋太长影响封模后的垂直度调整现场调查非要因李明华2015-08-278外墙未拉钢丝绳现场调查要因李宗洋2015-08-289楼板混凝土强度不能承受斜撑膨胀螺丝的支撑力现场调查非要因李宗洋2015-08-28142024/3/11 周一15要因确认07序号序号末端因素末端因素确认方法确认方法标准标准 负责人负责人验证时间验证时间10外墙施工困难，难以校正垂直度现场调查非要因李明华2015-08-2911浇筑混凝土时冲击力太大现场调查非要因李明华2015-08-2912未加胶杯现场调查非要因李宗洋2015-08-3013混凝土浇筑完成面不平整现场调查非要因温秉衡2015-08-3116要因确认07序号序号末端因素末端因素确认方法确认方法标准标准 负责人负责人验证时间验证时间14缺少背楞现场调查非要因温秉衡2015-08-3115模板施工过程中因拆模方法不当导致变形现场调查非要因李明华2015-09-0116布料机冲击力大现场调查非要因李明华2015-09-0117混凝土下料冲击力大现场调查非要因李明华2015-09-0117制定对策08针对影响墙柱垂直度、平整度的三个要因，特制定以下对策：1、增加斜撑数量2、卫生间等沉箱位置增设斜撑3、验收过程中检查各斜撑是否加紧、销钉是否满销4、验收过程中检查外墙模板是否在内侧拉钢丝绳5、浇筑混凝土前调整墙柱垂直度6、浇筑混凝土过程中督促工人检查墙柱垂直度，并及时调整18对策实施09实施1：现场支模时监管斜撑数量和销钉是否满销负责人：李宗洋效果评价：现场对顶斜撑和销钉满销情况得到极大改善，达到质量验收要求。19对策实施09实施2：沉箱位置处增设水平撑杆和对顶斜撑负责人：李宗洋效果评价：增设水平撑杆和对顶斜撑后，沉箱位置的墙柱垂直度得到明显改善。20对策实施09实施3：浇筑混凝土前调整墙柱垂直度负责人：李明华效果评价：混凝土浇筑前由质量员、栋号长、分包栋号长一起对墙柱垂直度进行调整。21对策实施09实施4：浇筑混凝土过程中调整墙柱垂直度负责人：李明华效果评价：混凝土浇筑过程中由质量员和工人一起对墙柱垂直度进行调整，发现不合格的部位及时调整。22效果检查10 2015年9月18号由组长谢亮亮带领组员对现场各栋号进行效果检查，实测实量结果见下表23效果检查10栋号栋号垂直度垂直度平整度平整度13层14层15层13层14层15层199.20%98.40%98.20%98.30%98.70%98.90%2100%99.30%98.30%98.80%99.30%98.90%399.81%98.23%98.26%100%99.68%99.09%499.61%98.52%98.74%99.09%100%99.56%599.33%98.33%99.31%99.54%100%99.54%698.70%99.10%98.10%98.70%98.90%99.20%标准要求下主体结构混凝土剪力墙垂直度、平整度检查24效果检查10栋号栋号垂直度垂直度平整度平整度13层14层15层13层14层15层198.20%97.70%97.80%98.30%98.20%97.80%298.70%98.70%98.30%98.80%98.20%98.20%399.32%97.54%97.75%98.54%98.87%98.21%498.68%97.56%97.67%98.13%97.64%98.18%598.66%97.83%98.76%98.09%98.08%98.09%697.80%98.50%97.50%97.80%97.59%98.60%免抹灰要求下主体结构混凝土剪力墙垂直度、平整度检查25巩固措施11 在后续的施工过程中我们将继续严格执行上述管理措施，并在施工过程前和施工过程中进行监管把控，最终将铝模的垂直度、平整度合格率维持在98%以上。此外，我们在后续的质量验收工作中将严格按照最新结构验收要求和标准进行验收，督促分包进行自检，以达到一次验收即通过的目标。26总结与下一步计划12总结：经过这一阶段的QC活动，我们小组成员的质量管理方法和质量管理意识上得到了极大的提高，团队配合方面也更加默契。另外，团队成员通过共同努力，积极献言献策，也使得每个人管理思路更加开阔，强烈意识到创新的重要性。下一阶段我们QC小组活动主题为如何解决混凝土面的气泡问题272024/3/11 周一28
