电磁原理复习课程.ppt

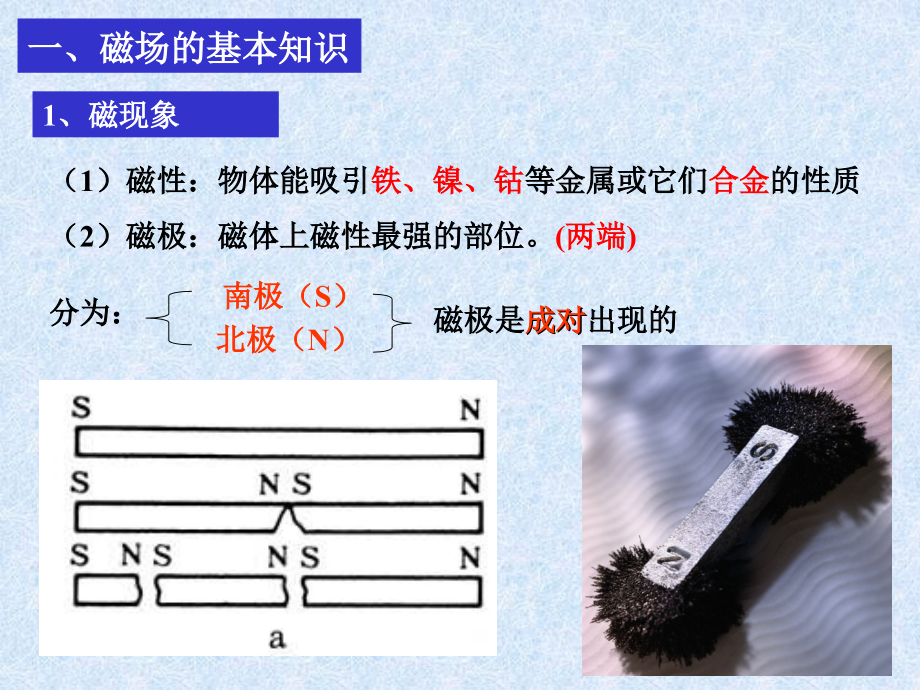

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电磁原理,一、磁场的基本知识,1、磁现象,（1）磁性：物体能吸引,铁、镍、钴,等金属或它们,合金,的性质,（2）磁极：磁体上磁性最强的部位。,(两端),分为：,南极（S）,北极（N）,磁极是,成对,出现的,（3）磁力：磁极间的相互作用力。,规律：,同性相斥,异性相吸,（1）磁场：磁体周围磁力作用的空间，是一种,特殊,的物质，,具有力和能的性质。,方向：该点小磁针,N极,静止时的指向。,2、磁场和磁力线,（2）磁力线：为了形象地表示磁场在空间各点的,强弱,和,方向,而引入的一组假想曲线。,特点：,是互不交叉的闭合曲线；,曲线 上任意一点的,切线方向,就是该点的磁场方向。,其,密疏,表示磁场的,强弱,。,方向,：磁体内部由,S,极,N,极,磁体外部由,N,极,S,极,（3）磁化现象：在外磁场的作用下，使原来不显磁性的物质,获得磁性的现象。,（4）磁性材料,：,由,铁、镍、钴,及其合金组成的材料,（1）软磁材料：易磁化，易去磁。其矫玩力 安/米。,常用于变压器、电动机、电磁铁的铁芯。,如：硅钢、电工纯铁。,（2）硬磁材料：不易磁化，不易去磁。其矫玩力 安/米。,用于制造永久磁铁、扬声器的磁钢。,如：铝镍钴合金。,3,、电流的,磁场,（1）、通电直导线的磁场,磁感应线是以导体为,中心的一组,同心圆,。,磁场形状：,3,、电流的,磁场,（1）、通电直导线的磁场,磁场方向确定：,用右手螺旋定则,方法：右手握住导线,大拇指方向,电流方向,四指弯曲方向,磁场方向,电流方向,磁力线方向,（2）、通电线圈的磁场,方向：磁体内部由,S,极,N,磁体外部由,N,极,极,S,极,（2）、通电线圈的磁场,磁场方向确定：,用右手螺旋定则,方法：右手握住线圈,大拇指方向,磁场方向,四指弯曲方向,电流方向,电流方向,磁场N极,（1）磁通量：描述磁场的分布情况的物理量。,符号：,单位：韦伯（,Wb,）,4、磁场的基本物理量,定义：垂直穿过磁场中,某一截面,的磁力线条数。,（2）磁感应强度：描述各点磁场的大小和方向的物理。,符号：,B,单位：特斯拉（,T,）,在均匀磁场中，,B,与,的关系是：,B =,S,或,=B S,磁感应强度（T）,磁场中任一面积（m,2,）,磁通量（Wb）,定义：垂直穿过磁场中,单位面积,的磁力线条数。,二、磁场对电流的作用,1、磁场对通电直导体的作用力,（1）电磁力：通电导体在磁场中所受到力的作用，叫电磁力。,符号：,F,单位：牛顿（N）,F=B I L,式中：B 为磁场的磁感应强度（T）；,I 为电流强度（A）,L 为导线的有效长度（m）,（2）电磁力的大小：,（3）电磁力的方向确定：,用左手定则,方法：平伸,左,手，使四指与拇指垂直,大拇指方向,电磁力,F,方向,掌心方向,磁力线垂直穿过掌心（手心向,N,极）,四指方向,电流,I,方向,N,I,F,2、磁场对通电直导线的作用力,效果使通电线圈受力偶作用而,转动,。(电动机原理),F,F,N,S,三、电磁感应,电磁感应现象变化磁场在导体中产生电动势的现象。,1、直导体中的感应电动势,（2）感应电动势的方向用,右手定则,判定,（1）直导体中的感应电动势的条件：,导体作切割磁力线运动,。,（3）感应电动势的大小：,e =B LV,式中：B 为磁场的磁感应强度（T）；,L 为导线的有效长度（m）,V 导线运动速度（m/S),2、线圈中的感应电动势,（2）线圈中感应电动势的方向,楞次定律,定律内容感应电流产生的磁通总是企图,阻碍,原磁通的变化。,（增反减同）,（1）线圈中的产生感应电动势的条件：,穿过线圈的磁通量发生变化,。,步骤：确定原磁场的方向及其变化趋势。（增或减）,根据“增反减同”原则确定感应电流磁通方向。,根据感应电流磁通方向，用右手螺旋定则确,定感应电流方向。,例：,原,i,e,+,-,感,S,N,步骤：确定原磁场的方向及其变化趋势。（增或减）,根据“增反减同”原则确定感应电流磁通方向。,根据感应电流磁通方向，用右手螺旋定则确,定感应电流方向。,例：,原,i,+,-,S,感,e,（3）感应电动势的大小法拉第电磁感应定律,定律内容线圈中感应电动势的,大小,与线圈中磁通量的变化,快慢(既,变化率,)和线圈匝数,N,的乘积成,正比,.,表达式：,e =N,t,只考虑大小时：,e =N,t,负号,表示,方向,：通常用楞次定律确定,磁通的变化量,磁通变化的时间,四、自感和互感,自感现象由于流过线圈,本身的电流发生变化,，而,引起的,电磁感应现象,叫自感现象。,自感系数：衡量线圈产生,自感磁通,本领的物理量。,用L表示，单位：亨利（H）,常用单位：毫亨（mH）、微亨（H）,1H=10,3,mH=10,6,H,自感系数又称电感：它的,大小,与,线圈匝数、形状、大小,及周围,磁介质,的磁导率有关。通常：匝数越多，L越大；有铁芯时，L大。,1、自感,自感电动势大小和方向,大小：,e,L,=N,i,t,方向：用楞次定律判定,（增反减同）,原电流,i,增大,i,L,与,i,方向,相反,原电流,i,减小,i,L,与,i,方向,相同,原电流 i 增大,方向：向上,原电流 减小,方向：向上,i,原,i,L,e,L,+,-,i,原,i,L,e,L,-,（4）自感电动势的应用,有利应用日光灯工作原理,有害的预防措施 灭弧装置,2、互感,（1）互感现象：由,一个线圈,中的电流发生变化而引起,另一,个线圈,中产生感应电动势的现象。,图 变压器原理图,（2）同名端,我们把由于,绕向一致,而感应电动势的,极性,始终保持,一致,的端点称为同名端,同名端用符号“”标记。,同名端的判断方法:,1、电池通电瞬间,AB绕组产生自感电动势,A端为正,B端为负。,i,原,增加,i,感,+,-,2、若万用表指针向右摆动，说明有电流从D端流出，则在,CD绕组中产生的互感电动势，,D端为正,，C端为负。,结论：A、D端感应电动势极性相同，为同名端。,A,B,C,D,+,五、磁路和磁路欧姆定律,1、磁路:由铁心组成，能使磁力线集中通过的闭合路径。,2、磁路欧姆定律:,式中：为磁通量（Wb),为磁通势（A）,为磁阻（1/H）,（）10、不论任何场合，磁力线的方向总是由N极出发指向S极。,11、判断磁场对通电导体作用力的方向，用（）。,A、左手定则 B、右手定则 C、安培定则,A,37、计算电磁力大小的公式是（）。,A、F=BIL B、F=I,2,Rt C、F=UR,A,38、当通电导体和磁场平行时，导体受到的电磙力为（）。,A、4.8N B、0 C、20N,B,12、铁磁材料磁化过程中与去磁过程中的BH曲线不重合的现象是（）,A、涡流现象,B、磁滞现象,C、磁饱和现象 D、抗磁现象,B,13、磁阻的大小与磁路中的（）。,A、磁力线的平均长度成反比 B、磁导率成正比,C、磁导率成反比 D、横截面积成正比,C,14、线圈中感生电流的磁场方向与原磁场方向的关系是（）。,A、相同 B、相反 C、阻碍变化 D、无关,C,89、对电感意义的叙述，（）的说法不正确。,A、线圈中的自感电动势为零时，线圈的电感为零,B、电感是线圈的固有参数,C、电感的大小决定于线圈的几何尺寸和介质的磁导率,D、电感反映了线圈产生自感电动势的能力,A,136、磁感应强度的单位是（）。,特斯拉T,137、一根直导体垂直放在如图所示的磁场中，图中已标出 导体,在磁场中运动时产生的感应电流方向，导体的运动方向应向（）。,上,141、磁变电的现象最初是科学家（）发现的。,法拉弟,140、在,的匀强磁场中，放一根长,的载流直导体，导体与磁场方向垂直，,导体受到的力是（）,1N,207、在磁感应强度为,的匀强磁场中，放一根长,电流为12A的载流直导体，导体与磁力线平行，,导体受到的力是（）,0,B,I,v,13.线圈中自感电动势的大小与线圈()无关。,（A）电流的变化率 （B）匝数,（C）电阻 （D）周围的介质,C,10.一根放在磁场中的通电直导体，图中已标出电流方向和导体受力方向，磁感应强度方向应向()。,(A)左 (B)右(C)(D)上,D,9.如图所示一根放在磁场中的通电直导体，图中已标出电流和磁感应强度方向，导体的受力方向应向()。,(A)上(B)下(C)左(D)右,A,138、符号,表示（,D,）。,（）4、通电直导体在磁场中与磁场方向垂直时，受力最大，平行时受力为零。,（）22、磁路中磁通与磁绶势成正比，与磁阻成反比。,（）65、铁磁材料磁滞形成的原因是磁导率不是常数。,（）66、电磁感应现象就是变化磁场在导体中感应电动势,的现象。,（）23、载流导体在磁场中无论如何放置，它受到的力总是随电流的增大而增大。,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
