四、FPGA结构与工作原理

FPGA（Field Programmable Gate Array）即现场可编程门阵列，是大规模可编程逻辑器件。

FPGA的优点：可以实时地对外加或内置的RAM或EPROM编程，实时地改变器件功能，实现现场可编程或在线重配置。是科学实验、样机研制、小批量产品生产的最佳选择器件。

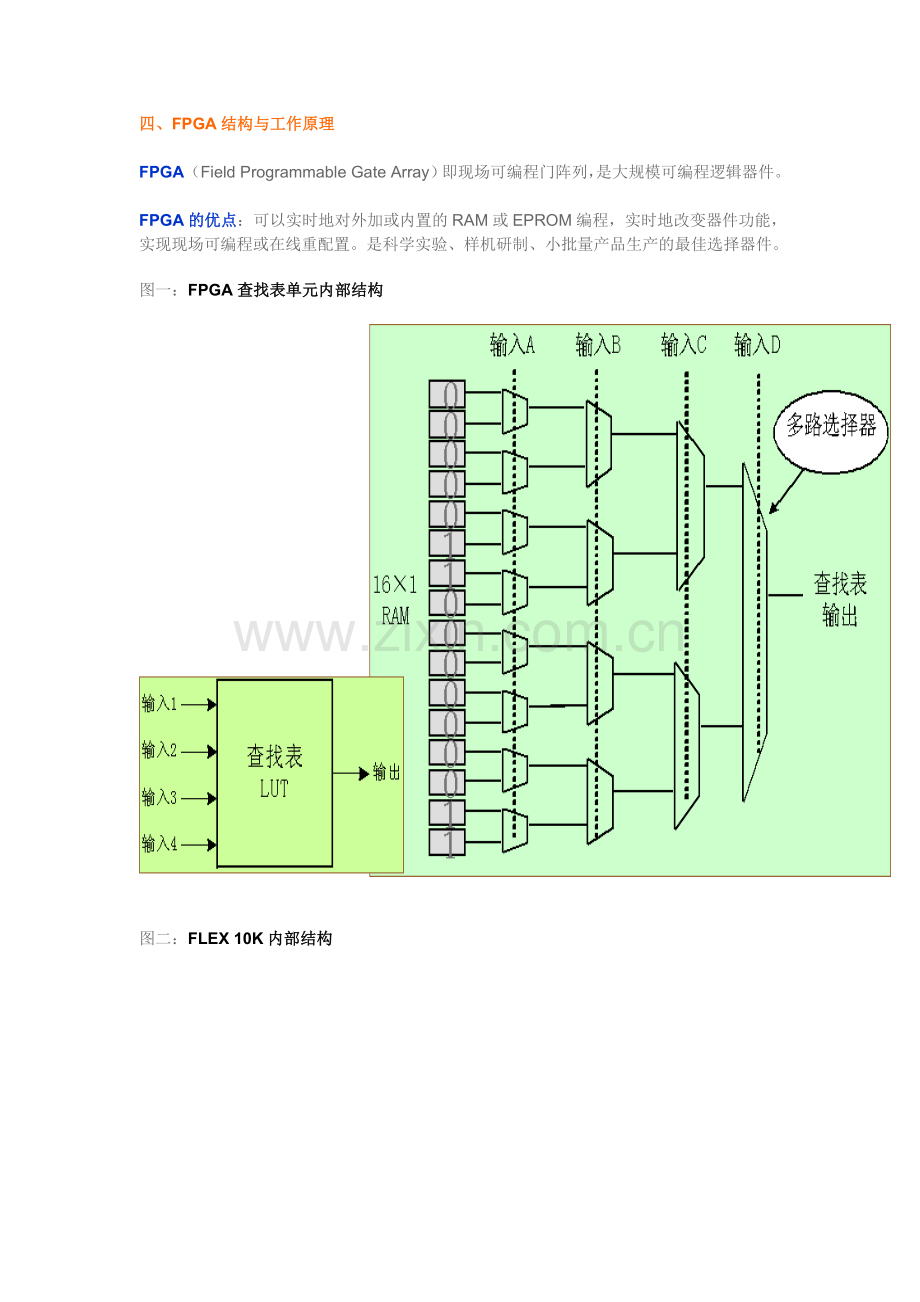

图一：FPGA查找表单元内部结构

图二：FLEX 10K内部结构

图三：LE(LC)结构图

图四：进位链连通LAB中的所有LE

图五：两种不同的级联方式

图六：FLEX10K LAB的结构图

图七：IO单元结构图
