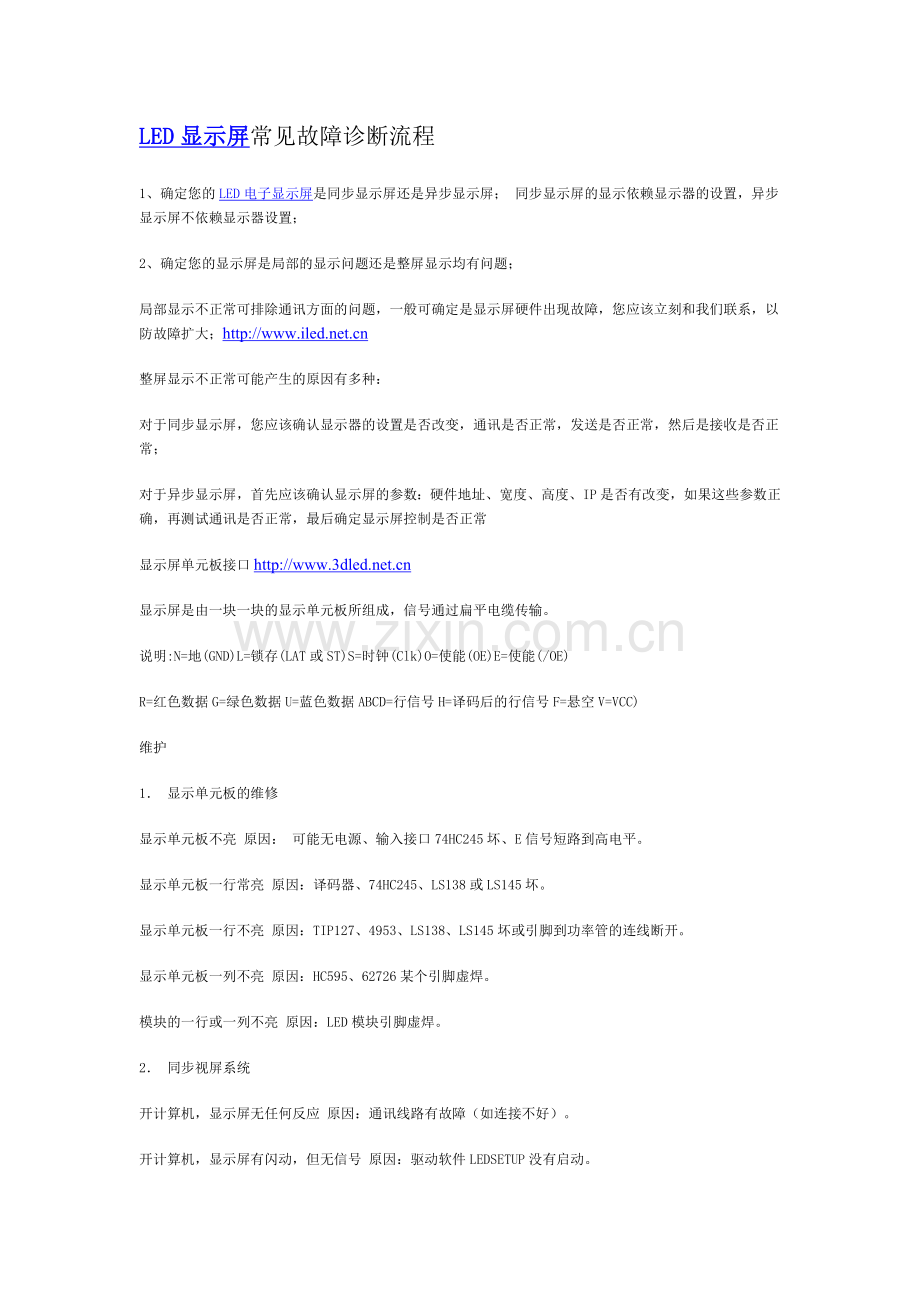

LED显示屏常见故障诊断流程
1、确定您的LED电子显示屏是同步显示屏还是异步显示屏； 同步显示屏的显示依赖显示器的设置，异步显示屏不依赖显示器设置；
2、确定您的显示屏是局部的显示问题还是整屏显示均有问题；
局部显示不正常可排除通讯方面的问题，一般可确定是显示屏硬件出现故障，您应该立刻和我们联系，以防故障扩大；
整屏显示不正常可能产生的原因有多种：
对于同步显示屏，您应该确认显示器的设置是否改变，通讯是否正常，发送是否正常，然后是接收是否正常；
对于异步显示屏，首先应该确认显示屏的参数：硬件地址、宽度、高度、IP是否有改变，如果这些参数正确，再测试通讯是否正常，最后确定显示屏控制是否正常
显示屏单元板接口
显示屏是由一块一块的显示单元板所组成，信号通过扁平电缆传输。
说明:N=地(GND)L=锁存(LAT或ST)S=时钟(Clk)O=使能(OE)E=使能(/OE)
R=红色数据G=绿色数据U=蓝色数据ABCD=行信号H=译码后的行信号F=悬空V=VCC)
维护
1． 显示单元板的维修
显示单元板不亮 原因： 可能无电源、输入接口74HC245坏、E信号短路到高电平。
显示单元板一行常亮 原因：译码器、74HC245、LS138或LS145坏。
显示单元板一行不亮 原因：TIP127、4953、LS138、LS145坏或引脚到功率管的连线断开。
显示单元板一列不亮 原因：HC595、62726某个引脚虚焊。
模块的一行或一列不亮 原因：LED模块引脚虚焊。
2． 同步视屏系统
开计算机，显示屏无任何反应 原因：通讯线路有故障（如连接不好）。
开计算机，显示屏有闪动，但无信号 原因：驱动软件LEDSETUP没有启动。

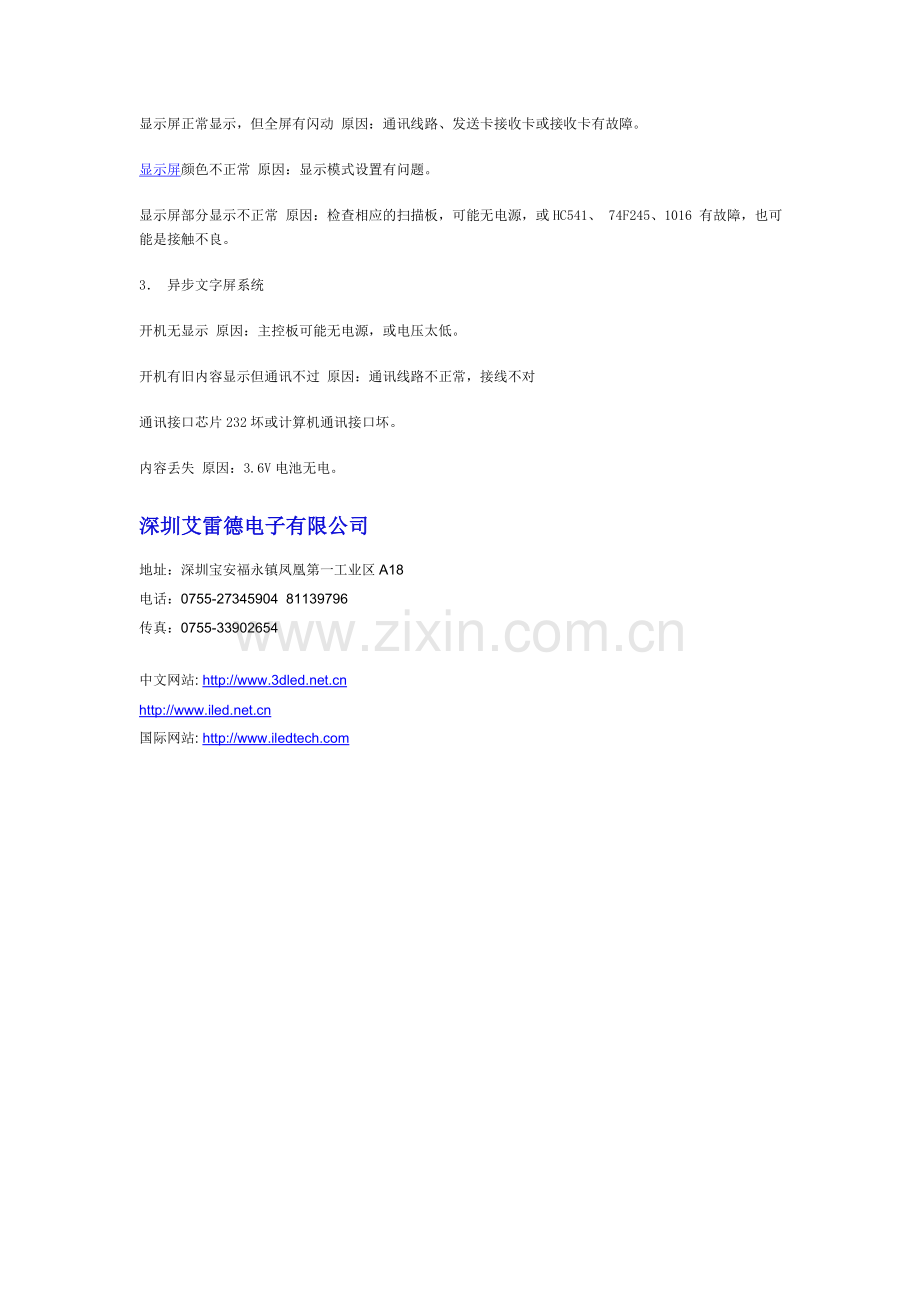

显示屏正常显示，但全屏有闪动 原因：通讯线路、发送卡接收卡或接收卡有故障。
显示屏颜色不正常 原因：显示模式设置有问题。
显示屏部分显示不正常 原因：检查相应的扫描板，可能无电源，或HC541、 74F245、1016 有故障，也可能是接触不良。
3． 异步文字屏系统
开机无显示 原因：主控板可能无电源，或电压太低。
开机有旧内容显示但通讯不过 原因：通讯线路不正常，接线不对
通讯接口芯片232坏或计算机通讯接口坏。
内容丢失 原因：3.6V电池无电。
