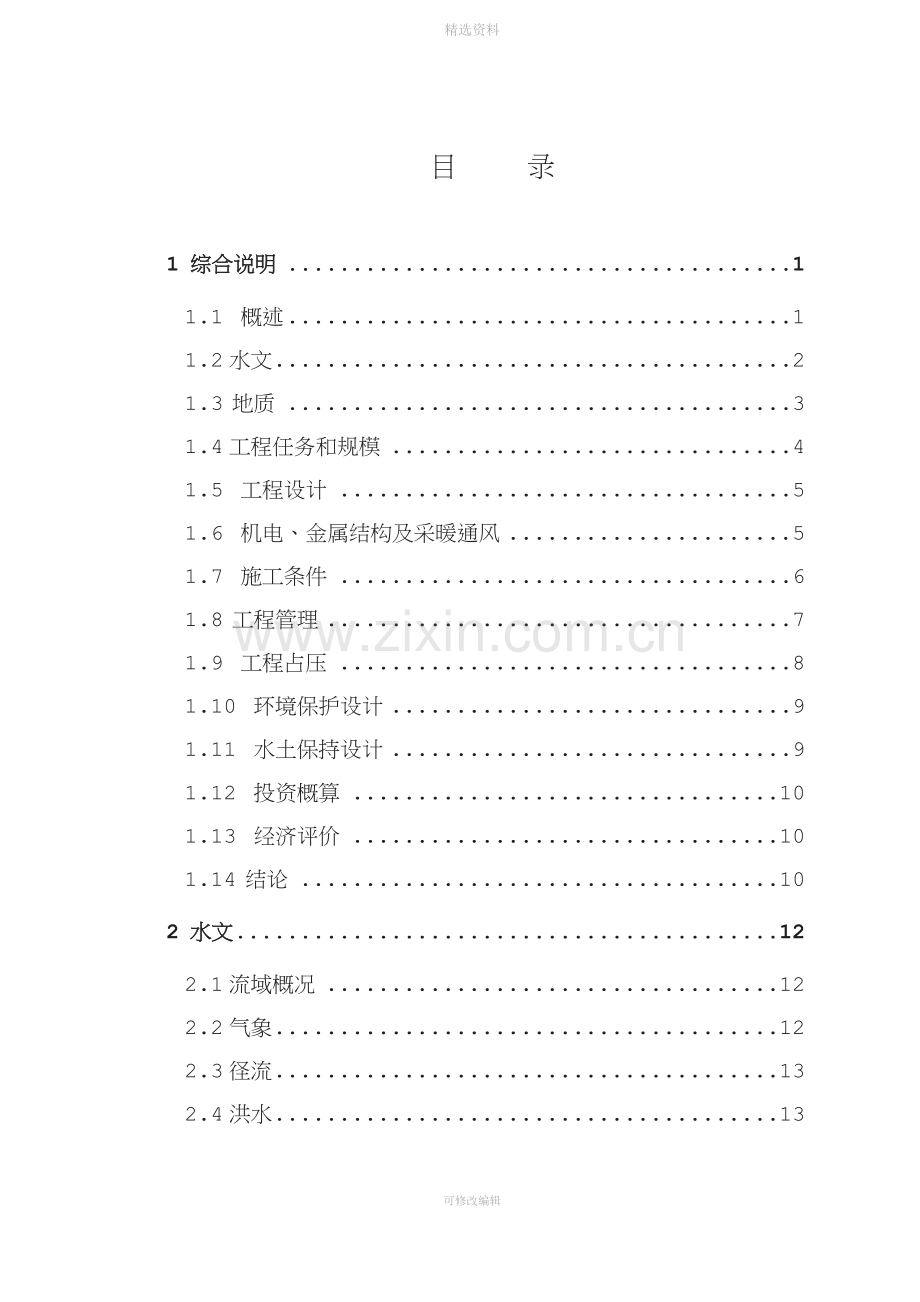

目 录

1 综合说明 1
1.1 概述 1
1.2水文 2
1.3 地质 3
1.4工程任务和规模 4
1.5 工程设计 5
1.6 机电、金属结构及采暖通风 5
1.7 施工条件 6
1.8 工程管理 7
1.9 工程占压 8
1.10 环境保护设计 9
1.11 水土保持设计 9
1.12 投资概算 10
1.13 经济评价 10
1.14 结论 10
2 水文 12
2.1流域概况 12
2.2气象 12
2.3径流 13
2.4洪水 13
2.5设计洪水 15
3 工程地质 23
3.1 区域地质 23
3.2工程地质 24
4 工程建设任务和规模 31
4.1 建设任务 31
4.2建设规模 40
5 工程布置与工程设计 43
5.1工程等别和建筑物级别 43
5.2工程总体布置 46
5.3工程设计 51
6 机电及金属结构 90
6.1 金属结构设计 90
6.2 采暖通风 92
7 消防设计 93
7.1 工程情况和消防总体设计方案 93
7.2 工程消防设计 94
8 施工组织设计 96
8.1 施工条件 96
8.2 施工导流 99
8.3 料场选择与开采 102
8.4 主体工程施工 103
8.5 施工交通运输 107
8.6 施工总布置 108
8.7 施工总进度 112
8.8主要技术供应 114
9 工程占地及迁占安置 117
9.1 工程对地区社会经济的影响 117
9.2 移民安置规划依据与原则 119
9.3 临时占地复耕规划及复建建筑物 119
9.4实施管理 120
9.5 占压补偿投资估算 122
10 环境影响评价 126
10.1设计依据 126
10.2环境现状 126
10.3环境保护措施 126
10.4 环境监测与管理 128
10.5环境保护投资概算 133
11 水土保持方案 136
11.1 水土保持方案编制总则 136
11.2 项目自然状况 139
11.3 水土流失预测 139
11.4 水土流失防治方案 147
11.5 水土保持监测 153
11.6 投资概算及效益分析 154
11.7 方案实施保障措施 160
12 工程管理 162
12.1管理机构 162
12.2工程管理 162
12.3管理设施 163
12.4.管理制度 164
12.5工程调度 165
13 投资概算 167
13.1编制原则和依据 167
13.2工程主要内容 168
13.3主要工程量及材料量 168
13.4材料预算价格 168
13.5工程投资 169
13.6概算编制 169
14 经济评价 173
14.1评价概述 173
14.2 国民经济评价 174
14.3财务评价 180

可修改编辑
1 综合说明
1.1 概述
1.1.1工程概述
XX河古称金山河、凝几河，源于XX县XX庄，流经XX、金乡和市中区三县（区），于市中区喻屯镇大王楼村入南阳湖，全长41.5km，总流域面积337.9km2。其中XX段 km，主要支流有导流河（长5km）、老XX河（长 km）。建国前，1933年3月，疏浚XX河工程开工，6月竣工，疏浚经XX、巨野、金乡、济宁之XX河50km，培修堤岸，这是建国前对XX河的一次较大规模治理。建国后，由于XX河干支流河槽窄浅、河形弯曲、旧桥多、阻水严重、排泄不畅，更加流域内洼地密布，常年积涝达10万余亩，水患危害极为严重。国家和各级人民政府，本着除害兴利的原则，对XX河实施了一系列的河道工程，并结合交通、排涝、引水灌溉，兴建了排水干沟、泵站、桥涵闸等水利工程配套设施。1956年治理XX河时，从济宁市中区张官屯改道东南挑挖，至河湾村北与北大溜汇流，而北大溜成为一条支流。XX河于1970年按防洪标准20年一遇，除涝5年一遇，结合引湖灌溉开挖河槽进行了治理。1978年在XX河满硐公社塘村北建七山口节制闸1座2孔，设计流量48.5秒立方米，设计蓄水位35.m。1980年至今没进行过治理。XX河是南四湖支流之一，因河道入湖口处无控制性建筑物，堤身低矮单薄，堤坡陡立，部分堤段出现缺口；沿岸建筑物是六、七十年代兴建，年久失修，老化退化严重，存在安全隐患。目前河槽淤积严重，河堤受自然剥蚀较重，再加上人为破坏，堤身单薄，个别堤段存在险工险段，加上沿河建筑物年久失修，已不能满足灌溉引蓄水、防洪除涝要求。
根据2008年全国及省市关于重点地区中小河流近期治理建设规划的有关精神及先急后缓的原则，确定对XX段XX河（0+000～10+000）段河道实施治理。主要内容为河槽疏挖、堤防维修加固等。
作为山东省重点地区中小河流，根据省市要求，在《XX县赵王河近期治理建设规划》的基础上，我们开展了赵王河治理项目前期初步设计工作。
1.1.2 编制依据
一、文件依据
1、《关于做好重点地区中小河流治理规划编制工作的通知》水利部办规计[2008]211号；
2、《关于做好重点地区中小河流治理规划编制工作的通知》鲁水规计字[2008]143号；
3、《XX县水利发展与改革“十一五”规划》；
4、《XX县XX河近期治理建设规划》；
5、《XX县水利志》（1990年12月）；
6、《XX县统计年鉴》（2010年）。
二、编制依据的规程规范
1、《水利水电工程初步设计报告编制规程》（DL5021-93）；
2、《水利水电工程等级划分及洪水标准》（SL252-2000）；
3、《防洪标准》(GB50201-94)
4、《堤防工程设计规范》(GB50286-98)；
5、《堤防工程管理设计规范》(SL260-98)；
6、《灌溉与排水工程设计规范》（GB50288－99）；
7、《水利水电工程施工组织设计规范》（SL303-2004）；
8、《环境影响评价技术导则》（HJ/T88-2003）；
9、《水利水电工程建设征地移民设计规范》(SL290-2003)；
10、《水利建设项目经济评价规范》（SL72-94）；
11、《公路桥涵设计通用规范》(JTG 060-2004)；
12、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 062-2004)；
13、《公路桥涵地基与基础设计规范》(JTJ024-85)；
14、《水工建筑物荷载设计规范》（DL5077-1997）；
15、《中国地震动参数区划图》（GB18306-2001）；
16、国家及有关部门颁布的水利工程设计的其他规定、规范、规程等。
1.2水文
1.2.1 流域概况
XX县位于山东省济宁市西部，东经116°07′～116°31′和北纬35°11′～35°38′之间。东连济宁市任城区，西邻巨野、郓城县，南与金乡县接壤，北与梁山县以郓城新河为界，东北隔梁济运河与汶上县相望。总面积971.6 km2，项目区为黄泛平原，赵王河位于XX县北半部，境内长25.347km，流域面积424km²，流经老僧堂、孟姑集、马村、万张、疃里等5处乡镇。流域内有梁宝寺煤矿、龙祥煤矿，沿河有5处乡镇政府所在地，基本农田1.79万hm²，日菏高速从其南侧贯穿而过。
1.2.2 水文气象
XX县属暖温带季风区大陆性气候，春旱多风，夏热多雨，秋高气爽，冬季干冷，四季分明。年平均气温12.8℃～13.9℃。在东亚季风影响和控制下，干湿季节分明，年降水量在季节分配上很不均匀。春季温度回暖快，气候多变，降雨稀少，多西南风。3～5月平均降水量99mm，占年降水量的15%，而蒸发量大，常形成春旱，夏季炎热多雨，高温高湿，降水集中，常有暴雨。6～8月份平均降水量398.5mm，占年降水量的60%。由于降水集中，强度大，多形成洪涝灾害和旱涝相间发生。秋季气温急降，雨量减少，天多晴朗，9～11月平均降水量133.7mm，占年降水量的20%，常发生秋旱。冬季常为高压控制，气候干冷，雨雪稀少，12月～2月平均降水量30mm，占年降水量的5%。
1.3 地质
1.3.1区域地质
XX河流域内地面变化较大，东西低，中间穿山而过，地势较高，工程场区地形河堤段落起伏较大，地面标高最大值43.70m，最小值30.50m，地表相对高差13.20m。场地所处地貌类型为河流冲积平原。

1.3.2工程地质
1、场区主要由素填土、粉土及粘性土组成，建筑场地类别为Ⅲ类。
2、河堤1层素填土成堤多年，固结较好，可上覆河床及河底清淤土；
3、采用钻孔灌注桩基础形式时，可以6层粉质粘土为桩端持力层。
4、 河底素填土适宜宜做为河堤筑填土；
5、 场地的抗震设防烈度为6度，最大冻土深度0.48m。
6、 本场地地下水对混凝土及混凝土中钢筋具微腐蚀性。
1.4工程任务和规模
1.4.1 工程任务
现有的XX河堤防不连续，局部堤段无堤，河槽淤积严重，防洪除涝能力很差。难以保证该防护区工农业生产的迅速发展和人民群众的生命安全，若遇较大洪水，必泛滥成灾，工农业生产和人民群众的生命财产将遭受重大损失，迫切需要治理XX河，提高防护区的防洪除涝标准。
工程建设的主要任务是通过整修加固堤防，河道整治，改建生产桥，改建和维修加固现有建筑物等措施，提高河道的防洪标准到二十年一遇，除涝标准到五年一遇，保护XX河下游防护区内人民生命财产安全。
1.4.2工程规模
XX河防洪标准按二十年一遇设计，XX河堤防工程的级别应为4级；除涝标准标准按五年一遇设计。维修加固、改建生产桥及穿堤涵洞建筑物级别为4级。
1.5工程设计
1.5.1 河道工程
工程治理内容主要包括：清淤河道7km，加固堤防12.2km。
1.5.2 建筑物工程。
为有效排除涵洞上游内涝积水，发挥排涝、灌溉和交通安全效能，保证该区人民群众及厂矿企业的正常生产、生活，拟对XX河沿岸17座建筑物进行维修加固和新建。
维修加固建筑物17座，其中桥梁1座，涵洞15座；新建建筑物1座，为徐庄站引河桥。
新建桥梁采用灌注桩基础、预应力空心板结构型式。改建排水涵洞洞身采用钢筋混凝土箱涵结构。
1.6 机电、金属结构及采暖通风
1.6.1 金属结构设计
金属结构包括启闭设备。启闭机为螺杆式启闭机。依照不同的规模及工程特点，确定工程使用的金属结构设备的规格和型号。
1.6.2采暖通风设计
1、采暖
XX河建筑物属分散型单点，规模小，一般采用电炉取暖。
2、通风
通风方式采用机械强制排风和自然排风相结合。
1.7 施工条件
1.7.1施工区概况
本工程施工区对外交通较为便利。由嘉金线省道和县道等为骨干组成的公路网基本上可通达或接近各施工区段。各工程区已修建的道路和工程附近村镇的对外交通道路构成各工程区的对外交通主干道，为工程施工的料物运输提供了有利条件。
1.7.2 施工导流
本工程主要施工内容包括河道开挖、堤防加固、涵洞等工程，工程规模小，施工期短，施工导流相对比较简单。河道开挖工程中，可利用导流河导流至洙赵新河切断上游来水，且安排在枯水期施工。涵闸、水闸等建筑物工程需筑围堰保护施工。
本工程施工导流建筑物（挡水建筑物围堰）级别为5级，相应洪水重现期为5年。
1.7.3 主体工程施工
堤防填筑前用74KW推土机进行清基。堤防填筑取土：采用2.5m3铲运机从河槽清淤取土，填筑分层铺料，并采用铲运机自重压实或选用74KW履带拖拉机、轮胎碾等机械压实，对于局部填筑宽度小于3.5m的部位采用蛙夯或人工夯实。
砼由布置在基坑附近的砼拌和站或砼搅拌机集中拌制，涵洞砼采用1～2台0.25～0.8m3砼搅拌机拌制，动力翻斗车或手推车运输，地面以下部位的砼浇筑通过脚手架平台进料，溜槽或溜筒输送入仓；地面以上部位砼浇筑采用手推车通过龙门架或脚手架提升运料至施工操作平台，直接或经溜筒倒运入仓。
1.7.4 施工总布置
河道开挖及堤防填筑等工程施工分段选用河滩高地或护堤地集中布置仓库和临时生活办公设施。建筑物施工布置按照工程附近场地优先安排生产系统布置的原则进行，涵洞工程施工就近布置。
工程所需的征地主要是河道和建筑物基坑开挖时的弃土占地及堤防、建筑物基坑回填时的取土用地。
1.7.5 施工进度安排
XX河治理工程施工总工期6个月。河道、堤防分段施工，每施工段均在一个枯水期内完成，为确保工期，不同河道可同时开工。河道疏浚除主汛期外，其余时段均可施工。
1.8工程管理
1.8.1 管理体制与机构
本工程具有“点”多、“面”广、“线”长的特点，为精简机构和便于统一管理，XX河治理工程实行按水系统一管理和按行政区划分级管理的体制。XX县水行政主管部门负责所辖区内水工程的统一管理。所在镇政府负责其管理范围内水利设施的日常维护和管理工作。原则上维持原管理单位，不再新增管理单位，只对一些必要的管理设施进行增配。
1.8.2 工程管理范围
XX河治理工程涉及河道疏浚、堤防加固、涵洞等工程项目。河道管理范围为两岸堤防之间的水域、滩地、两岸堤防及护堤地。无堤防的河道，其管理范围为历史最高洪水位或设计洪水位以内的区域。河道管理范围的具体界线，由XX县人民政府负责划定。涵洞具体管理范围包括堤身、进水涵洞、控制闸门、管理房等。此外，管理设施还包括管理单位的生产、生活区，多种经营生产区以及职工文化福利设施等建设占地范围。
在涵洞等工程建筑物覆盖范围以外，根据建筑物等级按规范规定划出一定的范围，以保证工程安全以及满足加固维修、美化环境等需要。堤防护堤地范围分别采用XX县人民政府已经确权划拨的范围。对于局部迎水侧、背水侧不足10m的堤段，按10m确定。局部险段护堤地可根据需要适当加宽。
1.8.3 工程观测
观测项目包括堤身沉降和位移、水位、堤身、浸润线、表面观测。
涵洞工程观测主要为建筑物水平和垂直位移、渗透力等。
为保证工程观测工作的正常运行，并获得准确可靠的观测资料，应配置必要的观测仪器及设备。本工程在现有设施的基础上，还需配置经纬仪1台，水准仪2台，电脑2台。
1.9 工程占压
XX河治理工程内容主要是整修加固堤防，河道整治，改建生产桥，改建和维修加固现有建筑物，提高河道的防洪标准到二十年一遇，除涝标准到五年一遇，不涉及到永久性占地，需临时占地共1097.98亩。根据调查实物量和分析确定的补偿单价，编制占压补偿投资。静态总投资为537.44万元。
1.10 环境保护设计
XX河治理工程实施建成后可以使XX河的防洪标准由目前不足20年一遇提高到二十年一遇，除涝标准提高到五年一遇，有利于保护区农业生产和社会经济的发展，同时水土保持措施的实施，可以起到一定的改善生态环境的作用。
工程对环境的不利影响主要发生在施工期，施工期排泥场回水、砂石料冲洗、混凝土浇筑和养护等废水、废渣、噪声及水土流失对当地环境的都有一定影响，通过一定的环保措施及施工的完成，其对环境的影响会自行消失。
本工程建设不存在制约性的环境因素，工程对环境的有利影响远大于不利影响，从环境角度分析，本工程是可行的。
本工程环境保护总投资18.02万元，其中包括环境监测费6.80万元，环境保护临时措施投资6.44万元，独立费用3.46万元，基本预备费1.32万元。
1.11 水土保持设计
针对本工程的特点，本方案对堤防内外边坡、堤顶两侧1m采取撒草籽的植物防护措施；对堤防外侧护堤地进行乔草结合的植物防护措施；对施工围堰等临时工程的临时防护措施进行考虑。
经计算，本次治理工程新增水土保持措施投资为31.48万元。
水土保持方案实施后，可有效控制项目区域土壤侵蚀发生，有效维护工程安全运行，提高土壤的抗侵蚀能力；并通过各项工程、植物和临时防护措施，生产建设过程中产生的各项水土流失能够得到有效的控制，项目区域生态环境将会得到显著改善，同时可以产生较好的社会效益和经济效益。
1.12 投资概算
1.12.1 工程量及材料量
（1）本工程共需开挖土方量163.06万 m³、砼及钢筋砼量2093 m³、砌石量5373 m³，购置启闭机48台套,房屋建筑136m²。
（2）主要材料量：柴油837.41t、汽油1.53t、水泥1268.09t、黄砂2733m³、碎石2333.56 m³、块石4215.1 m³、钢筋262.3t。
（3）工日、机械台班数：工程需用人工10.72万工时，机械台班3.27万台班。
1.12.2 工程投资
工程总投资3005.91万元。主体工程态总投资2418.97万元；迁占补偿投资537.44万元，环境工程投资18.02万元，水保工程投资31.48万元。
1.13 经济评价
工程规划治理内容主要包括：河道清淤，堤防加固，加固或改建涵洞，维修水闸等工程措施。规划建设实施后，主要效益有防洪、除涝和灌溉（拦蓄）效益。工程计划于2010年3月开工，2010年12月31日完工，工期10个月。建设期一年，经济运行期40年，则经济计算期为41年。中间考虑机电设备运行年限，需更新改造一次。
根据.《水利建设项目经济评价规范》，本规划建设项目主要为社会公益性，财务收入很少，所以评价以国民经济评价为主，并进行财务分析，计算工程的年运行费用，提出维持项目正常运行需由国家补贴的资金数额，作为维持项目正常运行需由国家补贴的依据。
经分析计算，本项目国民经济评价指标为：经济效益费用比2.59，经济净现值4667.3万元，经济内部收益率13.9%，国民经济评价可行。财务分析计算结果为工程维护费28.4万元，其他费用9.4万元，合计37.9万元。
1.14 结论
XX河治理工程的实施对区域内人民的生活、生产安全，促进工农业生产的发展有着重要的意义，其社会效益十分明显。建议尽早实施。
XX县XX河治理项目工程特性表 表1-1
序号及名称
单位
数量
序号及名称
单位
数 量
一、水文

四、施工

1.流域面积
km2
424
1.总体工程量
m3

2.多年平均径流量
m3/s
87
（1）土方开挖
万m3
163.06
3.最高洪水位
m
39.2
（2）土方填筑
万m3
163.06
4.最低洪水位
m
36.8
（3）石方
m3
5373
5.设计洪水标准及流量（p=5%)
m3/s
127
（4）砼和钢筋砼
m3
2093
二、工程效益指标

1.防洪效益（p=5%)
km2
424
2.主要建筑材料

2.灌溉效益（p=20%)
km2
26.9
（1）水泥
t
1268.09
三、工程设计标准

（2）钢筋
t
262.3
1.河道设计标准

（3）汽油
t
1.518
（1）灌溉标准
m3/s
38
（4）柴油
t
837.41
（2）除涝标准（p=20%)
m3/s
97
3.所需劳动力

（3）防洪标准（p=5%)
m3/s
186
（1）总工时
万个
10.72

（4）河槽断面
边坡1：2.5，底5、15、26米
（2）平均高峰人数
万个
0.3
2.建筑物设计

4.施工临时房屋
间
136
（1）生产桥工程设计

5.施工动力及来源

a.荷载标准
公路-Ⅱ级
6.对外交通（距离、运量）

b.结构型式
灌注桩基预应力空心板
7.施工导流方式

围堰
（4）排水涵洞工程设计

8.施工占地
亩
1097.98
a.设计标准

p=20%
五、经济指标

b.结构型式
钢筋砼箱涵
1.总投资
万元
3005.91

2.静态总投资
万元
2418.97

3.综合利用经济指标

（1）经济内部收益率
%
13.9

（2）经济效益费用比

2.59

（3）经济净现值

4667.3
2 水文
2.1流域概况
XX县位于山东省济宁市西部，东经116°07′～116°31′和北纬35°11′～35°38′之间。东连济宁市任城区，西邻巨野、郓城县，南与金乡县接壤，北与梁山县以郓城新河为界，东北隔梁济运河与汶上县相望。总面积971.6 km2，项目区为黄泛平原，XX河位于XX县南半部，境内长12.2km，流域面积 km²，流经满硐乡。流域内有多处石子加工厂、石灰窑等，基本农田1.79万hm²，嘉金线从其中间贯穿而过。
XX河流域XX境内有XX河主河道和导流河、老XX和等二条支流，区内河道总长7km。自二十世纪六、七十年代，沿河相继兴建了24座扬水站，装机总量 台 千瓦，采用28ZLB-70泵配80千瓦立式电机或20 ZLB-70泵配55千瓦立式电机。灌区内多年平均水资源可利用量 万立方米。水源工程现状供水能力 万立方米。这些排灌站和提水站由于年久失修，工程设施老化、退化严重，灌溉面积锐减，机械设备完好率仅为25%。
进入90年代，烧窑、人为拉土造成堤防残缺不全，填沟、种地、盖房现象严重，形成许多竹节沟，改变了原有排水系统，造成严重的人为水土流失，水土保持工程和生物措施难以保证水利工程的安全运行。
2.2气象
XX县多年平均降雨量689.66mm，主要集中在6～9月份(汛期)，汛期降雨量488.8mm，占多年平均降雨量的72.7%，最小年降雨量302.5mm(1988年)，最大年降雨量1118mm(1964年)。由于降雨时空分布不均，年际变化和季节变化较大，各季降雨丰枯悬殊。低洼地受汛期河道高水位的顶托，排水不畅；地势高亢地区受补源条件的影响，地下水位呈下降趋势。本区历史上具有易旱、易涝、易碱或连年洪涝、连年干旱的自然特点。
多年平均蒸发量1226.4mm，年平均气温13.8℃，极端最高气温43.1℃，发生在1966年7月19日；极端最低气温-18.3℃，发生在1964年2月17日。全年无霜期212d。年平均日照时数2393.1h，日照百分率为52%。多年平均大风日数19.4d，最大风速32m/s，风向偏北。最大冻土厚度38cm。
2.3径流
工程所在地地表水主要是大气降水形成的地表径流。由于受季风性气候的影响，降雨量和径流量年际变化较大。枯水年径流量为多年平均径流量的40%。同时，地表径流年内分配不均衡，6～9月份占全年的80.6%。多年平均径流深113.2mm，加之XX河承接流域内上游菏泽市巨野县部分地表径流，使其成为排涝泄洪的重要河道。
2.4洪水
2.4.1流域暴雨成因
主要是黄淮气旋，台风及南北切变。暴雨移动方向由西向东较多。降雨量年际变化较大，最大年降雨量和最小年降雨量相差达4.5倍。暴雨过程多，间隔时间短，暴雨强度大，覆盖范围广。洪水特点范围广、干支流洪水并发，洪水水位高、量级大、持续时间长。降水时空分布主要受季风影响。4月份，暖湿气流开始活跃，降水逐渐增多。4月中下旬，冷暖空气在淮河流域遭遇。年最大流量出现时间的频次与各月多年平均降雨量的分布基本一致。雨量集中在6～9月，年最大流量也主要发生在6～9四个月，发生的频次在历年洪水占85.2%。由于承接邻县边界客水加之本区地表径流，流域内极易形成洪水。
2.4.2洪涝灾成因
水文气象因素：由于该流域降水量年内分配不均匀，年际变化大，6～9月份降雨量，占全年降雨量的72%以上；最大年份降雨量是最小年降雨量的2.5倍。暴雨集中、历时短、强度大是造成洪涝灾灾害的气象原因，也是主要原因之一。
地形因素：该流域水系属雨源性河流，历次洪水主要由流域内降雨产生地面径流所形成。产流方式由于多受季节和前期降雨影响，有时以超渗产流为主，有时以蓄满产流为主。汇流方式主要是坡地漫流和河网汇流两阶段。该流域河道坡降较缓，自然形成洪水走廊和滞水区域，形成低洼易涝区，这是洪涝灾害的地形因素。
工程因素：河道虽然治理过，但最近一次治理是在1976年，距现在已有35年，由于当时资金不足，治理标准低，尾工较多，经过长期运行，淤积严重，行洪排涝能力衰减，这是该流域洪涝灾害的工程因素。
边界及人为因素：XX河是济宁、渮泽两市的边界排水河道，每当发生汛情，水事纠纷连连发生。另外由于人们在日常生产、生活中不注意保护环境，破坏了生态平衡，使河道淤积逐年增多；河道上和河滩地内有违章建筑物，影响了河道行洪能力，出现了小流量、高水位现象，加重了洪涝灾害程度。
2.4.3洪涝灾害案例
1993年，当年降水1045mm，8月下旬至9月上旬，当地雨量大，降水量累计近800mm，占全年降水的77%。加之上游客水量大势猛，窄小的河槽行洪不畅，河水漫溢，整个流域内一片汪洋。附近村庄田间积水达半米多深，水毁各类建筑物近100座，受灾作物80%以上绝产，并影响秋种，部分房屋倒塌，群众生命财产受到严重威胁，损失惨重。
2.5设计洪水
2.5.1采用湖西水文法推求除涝洪水
XX河为南四湖支流，流域面积424km2，属于湖西万北地区。根据淮河流域综合规划修编对湖西地区除涝水文的复核，1970年排涝模数成果因受当时实际水文资料条件限制，成果有一定局限性，此次复核成果在各方面均优于1970年成果，但为了流域综合规划、设计及治理的前后连续性，继续采用1970年排涝研究成果也是可以的，故本次XX河治理的水文计算，仍采用1970年淮河规划组水文成果。
1、三日面雨量值
按照1970年淮河规划组成果，2000 km2，三日面雨量均值为110mm，Cv=0.45
Cs=3. 5 Cv，省院换算成小面积100-500 km2，三日面雨量为123mm。查皮尔逊Ⅲ型曲线，kp值为下：
表2-5-1
频率
1/5
1/10
1/20
KP
1.305
1.6
1.882
H3P% =H3日 K p
表2-5-2
频率
1/5
1/10
1/20
H3P6/2
160.5
196.8
231.5
前期影响Pa=35mm

2、次降雨径流关系
表2-5-3
P+Pa(mm)
50
75
100
125
150
175
200
225
250
R(mm)
3
6
11.5
21
34
49
66
84.5
104
由上表内算得不同频率的三日径流深：
表2-5-4
频率
1/5
1/10
1/20
R(mm)
62.9
89.2
120.5
3、日平均流量按下式计算：
Qp平均=0.031R3F0.75
式中：R3—三日径流深（mm）；
F—流域面积（km2）。
4、XX河各断面日平均流量计算
根据XX河纵断图得知，XX河两岸滩地大部分均在37.0m等线以上，仅有少数低于37.0m，由此可知，XX河流域为自排区，故采用上述自排公式计算河道流量。
其成果如下：
表2-5-5
桩号
流域面积（km2）
Q1/5 （m3/s）
Q1/10 （m3/s）
Q1/20 （m3/s）
25+200
424
182
258
349
26+000
416
180
255
344
27+000
348
157
229
301
28+000
333
152
216
291
29+000
312
145
205
277
30+000
311
144
205
277
31+000
270
130
184
249
32+200
237
118
167
226

2.5.2采用实测暴雨法计算设计防洪流量
一、设计面雨量的计算
XX河流域流域，目前有水文部门设立的雨量站3处，分别为梁山闸、梁宝寺及XX站。
1、设计雨期的选定
1971～2000年，XX河域最大24小时降雨量大于100mm的降雨有12场。经分析这12场降水，最大24小时降雨量占最大72小时降雨量的比重一般为：66.8～100%，平均达80.0%。由此可见，形成XX河水的降雨主要为最大24小时降雨量。另外，根据本流域水文实测资料及调查历史特大洪水资料分析，XX河较大洪水过程持续时间一般为24小时左右，但有部分洪水过程持续时间超过24小时。综合上述对降雨和洪水两方面的分析，从防洪安全考虑，本次计算设计雨期确定为3日，以满足洪水计算的需要。
2、资料系列代表性分析
本次计算采用以上流域内1971～2000年3处国家雨量站实测降雨资料，观测资料均严格按照水利部颁发的《水文资料编印规范》对观测资料进行了整编，达到了规范规定的精度要求，系列资料具有可靠性。
XX河流域以上有30年实测降雨资料，系列中包括了10个丰水年（组），1971年、1973～1980年、1982年、1987年、1994～1996年、1998年等16个丰水年（组），有1972年、1981年、1983～1986年、1988～1993年、1997年、1999～2000年等15个枯水年（组），丰枯交替出现，因此系列代表性较好。
3、面雨量计算
XX河平均面雨量由梁山闸、梁宝寺及XX这三个雨量站的资料用算术平均法计算而得。资料系列为1971～2000年，长度为30年，符合规范要求。
面平均雨量的计算采用年最大值选样，由于计算工作量较大，分析计算利用“山东省国家水文数据库系统”进行计算，分别统计计算出该流域的1日、3日的流域平均面雨量系列，见表2-4-1。然后采用皮尔逊Ⅲ型曲线进行频率计算，取Cs=3.5Cv，经适线分析后求得不同历时的设计暴雨成果，见表2-4-2、图2-4-1、图2-4-2。
4、设计雨型的确定
设计雨型的确定采用《山东省水文图集》（以下简称《图集》）中鲁南及南四湖流域的设计雨型。按此雨型进行面雨的日程、时程分配。
表2-5-6 XX河年最大面雨量统计表 单位：mm
年份
1日
3日
年份
1日
3日
1971
102.8
112.2
1986
68.1
76.7
1972
88.2
91.1
1987
104.0
105.6
1973
144.5
143.7
1988
59.9
67.5
1974
96.8
105.2
1989
82.5
97.9
1975
118.9
156.5
1990
93.2
99.1
1976
130.1
143.3
1991
49.7
56.2
1977
95.4
117.6
1992
76.3
77.9
1978
148.5
180.8
1993
163.7
202.6
1979
126
126.0
1994
101.1
108.1
1980
146.7
146.8
1995
113.5
139.8
1981
99.3
99.5
1996
73.2
114.9
1982
106
153.8
1997
88.8
91.3
1983
73.9
87.9
1998
85.6
109.1
1984
66.6
75.3
1999
74.5
87.7
1985
69.3
90.9
2000
92.3
92.7
设计频率面雨量表
表2-5-7
时段
均值
Cv
设计频率面雨量（mm）
（mm）
计算
适线
p=5%
一日
98.0
0.29
0.3
153.42
三日
111.9
0.30
0.3
175.24

图2-5-1

图2-5-2
二、设计净雨计算
1、降雨径流关系线的选用
由于该流域无实测降雨径流关系线，本次计算选用《图集》中《山东省暴雨径流关系表》第14号线进行净雨计算。4号线降雨径流关系点据成果表见表2-5-8。
14号线降雨径流关系点据成果表
表2-5-8 单位：mm
P+Pa
50
100
150
200
250
300
400
径流深R
0
15
41
76
118
161
215
2、设计净雨计算
各日净雨计算采用降雨径流相关法，分别求得各日净雨量。第一天设计前期影响雨量Pa取50mm，第二天和第三天Pa值采用计算值，折减系数为0.9，土壤最大蓄水量Imax为100mm，计算出实测资料分析的各日净雨量。
R1=1.67,R2=2.23,R3=84.19。
3、设计净雨时程分配
设计雨型采用《图集》中的鲁南及南四湖流域雨型，时段长△t=2小时，净雨时程分配见表2-5-8。
净雨时程分配表
表2-5-8
日次
日净雨量
时程分配（%）
1
2
3
4
5
6
7
8
9
10
11
12
第一天
1.7
0.0
0.0
0.0
0.0
0.0
0.0
0.5
0.5
0.5
0.1
0.1
0.1
第二天
2.2
0.0
0.0
0.0
0.7
0.7
0.8
0.0
0.0
0.0
0.0
0.0
0.0
第三天
84.2
2.5
2.5
2.5
34.5
9.3
8.4
8.4
8.4
7.6
0.0
0.0
0.0
三、设计洪水计算
本次洪水计算采用综合瞬时单位线法。
综合瞬时单位线法采用《图集》中提供的综合瞬时单位线参数计算公式推算M1值，然后根据M1值，查《图集》中的综合瞬时单位线。
各断面M1值见表2-5-9
表2-5-9
桩号
流域面积 （km2）
m1
0+000
424
13.7
2+000
416
13.6
6+000
348
12.4
10+000
333
12.1
14+000
312
11.7
16+000
311
11.7
18+000
270
10.8
20+000
237
10.1
22+000
212
9.6
24+000
183
8.9
各断面20年一遇设计洪峰流量见表2-5-10
表2-5-10
桩号
流域面积 （km2）
P=5% Qm
（m3/s）
25+200
424
355.98
26+000
416
361.2
27+000
348
310.03
28+000
333
302.64
29+000
312
296.39
30+000
311
288.08
31+000
270
268.92
32+200
237
246.34
由此可以看出通过实测暴雨法计算出的设计二十年一遇防洪流量与采用湖西水文法计算所得的设计防洪流量相差不大，最大差距仅在7%左右，所以工程设计中为保证资料的一致性，仍采用湖西除涝水文的计算成果。

3 工程地质
3.1 区域地质
3.1.1地形地貌及地下水
3.1.1.1地形地貌
拟建工程场区地形河堤段落有起伏，河堤与河床底部起伏较大，地面标高最大值43.70m，最小值30.50m，地表相对高差13.20m。场地所处地貌类型为河流冲积平原。
3.1.1.2地下水
表3.1-1 稳定水位情况表
数据
个数
稳定水位
埋 深
最小值
(m)
稳定水位
埋 深
最大值
(m)
稳定水位
埋 深
平均值
(m)
稳
