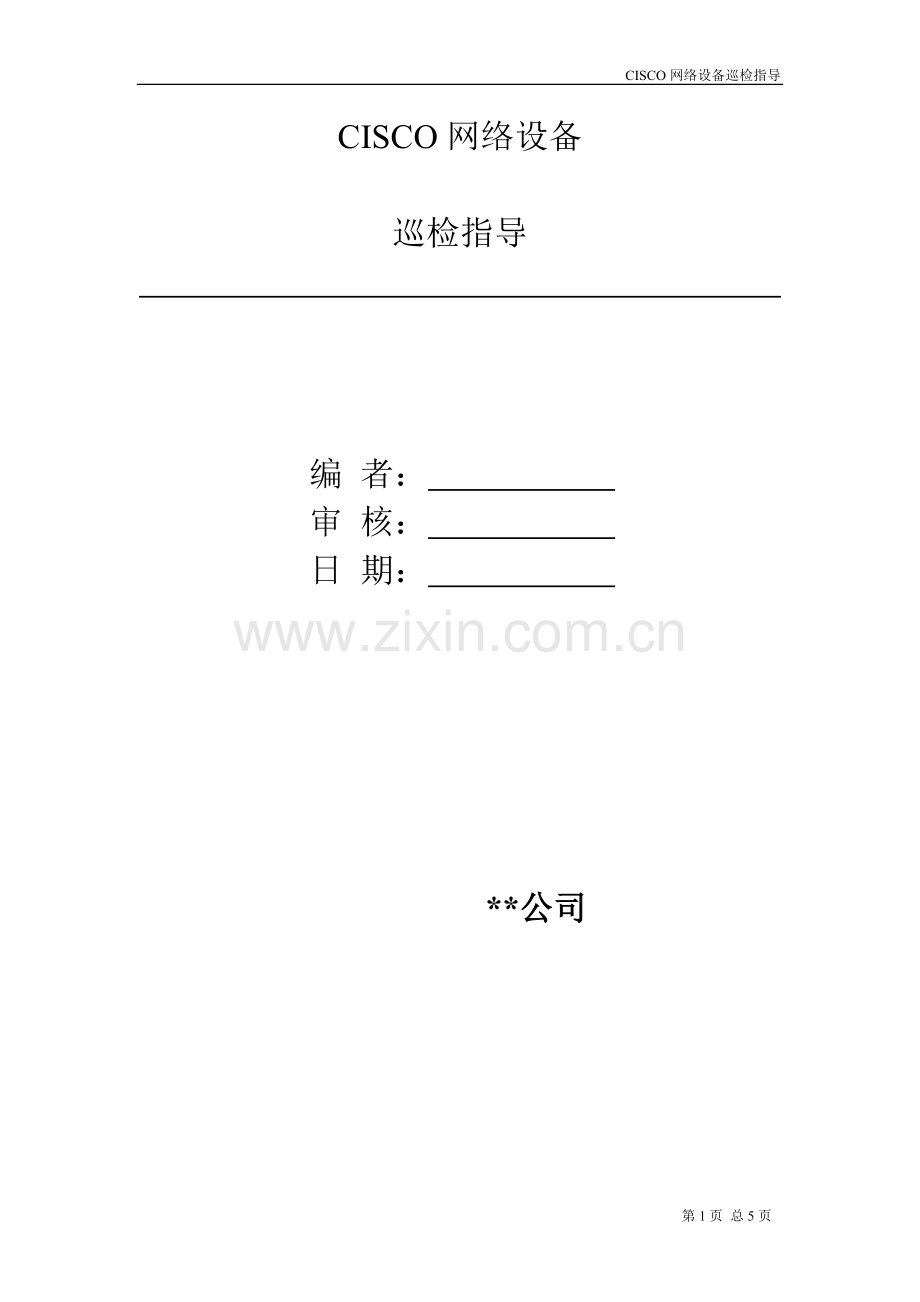

CISCO网络设备巡检指导
CISCO网络设备

巡检指导

编 者：
审 核：
日 期：

**公司

目 录
第一章 IP网络整体运行情况分析 3
第二章 设备运行情况分析项目 3
2.1 设备IOS版本 3
2.2 设备CPU利用状况检查 4
2.3 设备memory利用状况检查 4
2.4 设备模块运行状态检查 4
2.5 设备系统电源及风扇与设备内各模块温度检查 5
2.6 设备系统Log检查 5
2.7各板卡端口状态检查 5
2.8 查看设备是否发生过crash 5

IP网络设备巡检目的是了解当前网络设备的运行状况，及时了解网络通信质量与潜在问题发现，及时给出解决办法。
第一章 IP网络整体运行情况分析
IP网络系统巡检包括设备运行情况，网络性能等：
检查项目
检查结果
设备IOS版本

设备CPU利用状况检查

设备memory利用状况检查

设备模块运行状况检查

设备系统电源及风扇检查

设备运行温度检查

设备系统Log检查

查看设备是否发生过crash

整体运行情况

第二章 设备运行情况分析项目
针对网络设备,确认系统硬件设备平台的运行状况(由于各版本的IOS命令差异,文中提到的命令只做参考)
2.1 设备IOS版本
编号
2.1
检查项目
CISCO设备IOS版本
检查对象
维保功能区域中的路由器、交换机
检查命令
通过命令show version
测试结果
所有实时输出结果为正常
备注
显示IOS的版本、路由器持续运行的时间约、最近一次重启动的原因、路由器主存的大小、共享存储器的大小、闪存的大小、IOS映像的文件名，以及路由器从何处启动等信息
2.2 设备CPU利用状况检查
编号
2.2
检查项目
Cisco设备CPU利用状况检查
检查对象
维保功能区域中的路由器、交换机
检查命令
通过命令show processes cpu
测试结果
CPU利用率为平均值<50%,最大值<70%
备注
使用show process cpu命令检查路由器的CPU是否过载。该命令将给出路由器CPU的利用率，同时显示路由器中不同进程的CPU占用率，无进程占用大量资源为正常。在通常情况下，在5分钟内CPU的平均利用率小于50%,最高不超过70%
2.3 设备memory利用状况检查
编号
2.3
检查项目
Cisco设备memory利用状况检查
检查对象
维保功能区域中的路由器、交换机
检查命令
通过命令show processes mem
测试结果
内存利用率为最大值<70%
备注
使用show process mem命令检查路由器的内存稳定，没有突发使用的内存和内存漏洞。该命令将给出路由器内存的使用情况，在通常情况下，内存使用百分比低于70%
2.4 设备模块运行状态检查
编号
2.4
检查项目
Cisco设备模块运行状态检查
检查对象
维保功能区域中的路由器、交换机
检查命令
通过命令show module
测试结果
所有设备模块运行状态OK
备注

2.5 设备系统电源及风扇与设备内各模块温度检查
编号
2.5
检查项目
Cisco设备系统电源及风扇与设备内各模块温度检查
检查对象
维保功能区域中的路由器、交换机
检查命令
通过命令show environment
测试结果
电源风扇运行正常，设备内部各部分模块工作温度小于45摄氏度
备注

2.6 设备系统Log检查
编号
2.6
检查项目
Cisco设备系统Log检查
检查对象
维保功能区域中的路由器、交换机
检查命令
通过命令show logging
测试结果
无未处理与异常的告警
备注

2.7各板卡端口状态检查
编号
2.7
检查项目
各板卡端口状态检查
检查对象
维保功能区域中的路由器、交换机
检查命令
通过命令show interfaces
测试结果
使用的接口运行正常,无过多的错误,广播及冲突包,使用的接口显示工作的端口为UP状态，冲突与错误包所占的比例趋近于零，各端口负载带宽利用情况正常
备注

2.8 查看设备是否发生过crash
编号
2.8
检查项目
查看设备是否发生过crash
检查对象
维保功能区域中的路由器、交换机
检查命令
通过命令show flash/disk0:/ sup-bootflash:..
测试结果
输出结果无crash信息
备注

第5页 总5页
