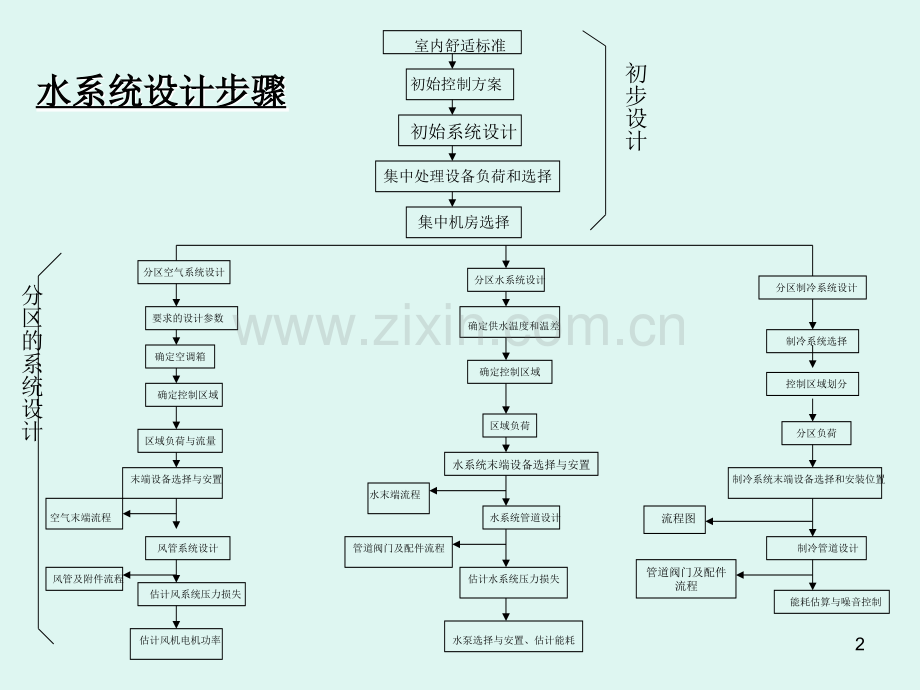

水系统设计步骤1水系统设计步骤水系统设计步骤水系统设计步骤水系统设计步骤确定供水温度和温差分区水系统设计区域负荷确定控制区域管道阀门及配件流程能耗估算与噪音控制制冷管道设计分区负荷控制区域划分制冷系统选择分区制冷系统设计确定控制区域确定空调箱要求的设计参数分区空气系统设计水泵选择与安置、估计能耗估计水系统压力损失水系统管道设计水系统末端设备选择与安置管道阀门及配件流程水末端流程估计风系统压力损失风管系统设计末端设备选择与安置区域负荷与流量风管及附件流程空气末端流程估计风机电机功率流程图制冷系统末端设备选择和安装位置室内舒适标准初始控制方案初始系统设计集中处理设备负荷和选择集中机房选择初步设计分区的系统设计2目 的 本次培训介绍用于商业建筑的水系统的一般设计步骤。这种逐步进行的方法减轻了设计工作，并强调了一个完整的、系统的和有效的方法。培训的目的：1-能够列出一个分区的水系统的设计步骤2-熟悉房间风机盘管系统设计校核方法3目 的1-能够列出一个分区的水系统的设计步骤2-熟悉房间风机盘管系统设计校核方法4设 计 步 骤空气系统、水系统、制冷剂系统的设计有许多共同的步骤。这些步骤中的大多数可以如下作进一步简化。1-初步设计步骤2-分区的设计步骤下面看看每个步骤的内容5两部分：1-初始决策2-分区系统设计步骤分区水系统设计=本次重点设设 计计 步步 骤骤确定供水温度和温差分区水系统设计区域负荷确定控制区域管道阀门及配件流程能耗估算与噪音控制制冷管道设计分区负荷控制区域划分制冷系统选择分区制冷系统设计确定控制区域确定空调箱要求的设计参数分区空气系统设计水泵选择与安置、估计能耗估计水系统压力损失水系统管道设计水系统末端设备选择与安置管道阀门及配件流程水末端流程估计风系统压力损失风管系统设计末端设备选择与安置区域负荷与流量风管及附件流程空气末端流程估计风机电机功率流程图制冷系统末端设备选择和安装位置室内舒适标准初始控制方案初始系统设计集中处理设备负荷和选择集中机房选择6初始的方案为了方便，这里所示的初始方案按逻辑顺序排列。即使它们可以按照这种顺序进行，这些步骤相互是紧密关联的，单独的步骤是不存在的。对于同一个工作，业主、顾问工程师、设计者和建造者可以有很多不同的方法。这些方法步骤的确定往往取决于决策者。有时候，系统占主要地位，有时候则是分区的确定，甚至有时候设备的位置是最重要的。这些初始方案中确定优先顺序将会限制以后的一些选择。例如，主机的位置的限制将限制可选设备的范围。通过与业主或发展商协调，可以建立一些优先顺序，这样有助于限制设计者的选择。无论设计者如何处理这些初始方案，最终他们将得到如下结论：1-主机的选择 2-主机的位置在本次培训中，系统形式已经预先确定了。Casino建筑的旅馆部分使用风机盘管系统。顶层的办公室和底层的Casino使用全空气系统。Casino的空调箱放置在地下室，办公室的新风空调箱放置在顶层。整幢大楼使用同一个冷冻水系统。冷冻水系统的设计是本次课的重点。7初始方案初始方案引导系统的选择方向决策者的优先顺序限制系统的选择确定主机的选择和位置本次课程预先确定了初始方案 -上面17层的旅馆使用风机盘管 -底层Casino使用空调箱-水冷机组放置在地下室-冷却塔放置在屋顶水系统的设计是本次培训的重点室内舒适标准初始控制方案初始系统设计集中处理设备负荷和选择集中机房选择8分区设计步骤整个系统形式、主机及其位置确定之后，下面的任务就是如何将冷量和热量输送到整幢建筑物。这就是分区设计步骤的目的。实施这些步骤需要很多细节和技巧。这次培训将提供和培养用于分区水系统设计所必须的知识和技能。幸运的是，无论是水系统、空气系统或者是制冷剂系统，它们的设计步骤是一致的。下面是分区水系统设计的共同步骤。9分区设计步骤分区设计步骤提供向建筑物输送冷量和热量的系统的设计细节每一步都有很多细节本课程将对每一步需要的技能进行培训集中机房的选择分区空气系统设计分区水系统设计分区制冷系统设计10共同的设计步骤分区水系统设计需要先决定输送热量和冷量的流体状态：需要的水温和水量是多少？其次，必须对建筑进行分区，在每个区内可以通过水系统维持它必须的舒适状态。将建筑物分区后，将计算各区的冷负荷和热负荷，以确定各区需要的水量及其输送时间。选择各区末端设备，以将热量和冷量稳定地送至该区，并保证其舒适度。然后，设计水输配系统将水从冷热源处输送到各区末端设备计算通过整个建筑物的水通路阻力损失确定了输送水量和输配系统阻力后，可以选择水泵，并计算其功率。以上的步骤对于所有的分区水系统设计都是共同的，并形成了所有设计者所遵循的校核步骤。在真正开始Casino建筑的系统设计之前，我们需要了解水系统的一些基本概念。首先看看水系统的分类。11共同的设计步骤确定供水温度和温差分区水系统设计区域负荷确定控制区域管道阀门及配件流程能耗估算与噪音控制制冷管道设计分区负荷控制区域划分制冷系统选择分区制冷系统设计确定控制区域确定空调箱要求的设计参数分区空气系统设计水泵选择与安置、估计能耗估计水系统压力损失水系统管道设计水系统末端设备选择与安置共同步骤管道阀门及配件流程水末端流程估计风系统压力损失风管系统设计末端设备选择与安置区域负荷与流量确定分区区域负荷风管及附件流程空气末端流程估计风机电机功率管线压力损失管线设计流程图制冷系统末端设备选择和安装位置输送到区域的流体状态参数水泵选择和设置末端选择与安置12设计校核步骤因为本次培训的重点是为Casino设计风机盘管系统，因此一个完整的校核步骤对于正确设计非常有用。以下的三页是这种校核步骤的范例。在本次培训中，我们将遵循该校核步骤的顺序。在讲解这些步骤的时候将讲解每个对象的原理。因此，本次培训将按该步骤所表示的顺序进行。由于我们将为Casino选择空调箱、并将其与整个大楼的冷冻水系统有机组合，因此，我们将在该检查清单中加入空调箱的内容13设计检查清单以下三页是用于风机盘管设计的检查清单在课程中我们将遵循这些步骤在课程中将讲述每个对象将增加空调箱内容Casino需要两个空调箱14设计检查清单风机盘管系统系统分类：系统特点：系统应用注意水没有风管，内置控制，需要的空间最小，低的初投资4管制在相邻的房间同时供应热量和冷量，独立的热水和冷水系统避免了热力损失问题，房间控制质量好转换的2管制对整个大楼供应热水或冷水区域需要独立控制、并有冷、热切换负荷室内部分需要检修，且房间内有湿的盘管转换的2管制不能同时供应冷水或热水导致在过渡季节的某些时候，室内环境不能令人满意改进在末端增加电加热设备 15设计检查清单设计步骤1、选择房间2、室外峰值设计参数3、计算冷负荷4、计算热负荷5、选择末端设备6、新风设计备忘录围护结构开间深度柱间距纬度40NN3:00PM 七月E9:00 AM 七月S2:00 PM 九月十月W5:00PM 七月建筑整体4:00PM 八月A.每个房间峰值负荷B.建筑物的峰值负荷+末端风机得热A.房间B.整个建筑包括室外空气的影响A.选择房间风机盘管形式B.确定设备所需的显热量C.选择允许的噪音等级D.选择需要的机外静压A.确定房间送新风的方法B.选择并确定新风空气处理设备C.画出新风系统图，并确定其风管尺寸16设计检查清单设计步骤7、末端控制8、水系统管路布置9、冷凝水管布置10、选择冷水机组11、选择辅助设备设计备忘录A.工厂组装的标准件最经济B.通过控制水流来控制温度是最好的方法1、墙置或末端设备内的传感器均可2、冷冻水循环时，风机必须工作3、两通阀泵系统需要压力调节控制4、重新设置的热水温度补偿器C.风运行控制1、不如水通道控制使用的广泛2、使用安装在墙上的传感器3、提供最佳的房间湿度调节（自动运行）A.在设备的供水和回水连接处安装截止阀B.安装必要的放气阀和膨胀水箱C.按传统方法确定管径大小D.4-管制的冷冻水管路要考虑同时使用系数.A.排水管尺寸与凝水盘的接口一致B.系统属于重力回水系统，尺寸根据用于开式系统的计算图确定A.风机盘管需要冷水机组B.可以为往复式、螺杆式、涡旋式、离心式、吸收式机组C.将冷水机组的出水温度控制在需要的末端设备的供水温度A.泵、阀、冷却塔、加热器、相应的管道17作业（1）姓名：日期：1-分区水系统的设计步骤分为两个主要部分。它们是：2-初始设计步骤的结果是什么？3、写出7个共同的分区设计步骤18结 束19
