QC常用量具使用PPT课件.ppt

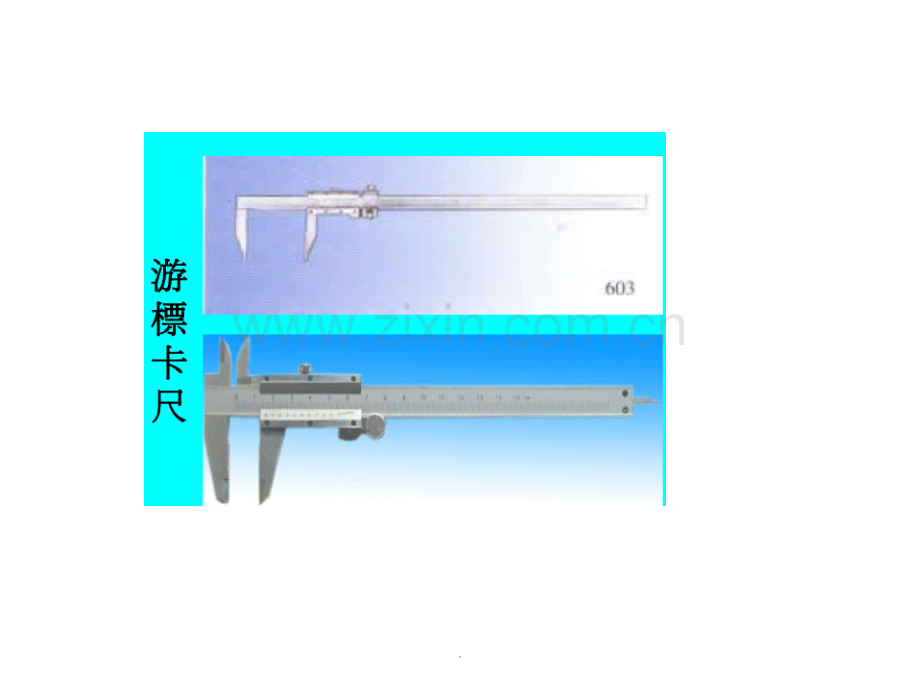

QC常用量具使用.游标卡尺游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图231所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。尺身和游标尺上面都有刻度。以准确到01毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为09毫米，比主尺上的最小分度相差01毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差01毫米，第二条刻度线相差02毫米，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐，如图232。当量爪间所量物体的线度为01毫米时，游标尺向右应移动01毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有05毫米的宽度，依此类推。在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如图233所示。游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为06毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L整数部分小数部分零误差判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了，如图234。如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。.游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L整数部分小数部分零误差判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了。如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。【注意事项】1游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥地方防止锈蚀。2测量时，应先拧松紧固螺钉，移动游标不能用力过猛。两量爪与待测物的接触不宜过紧。不能使被夹紧的物体在量爪内挪动。3读数时，视线应与尺面垂直。如需固定读数，可用紧固螺钉将游标固定在尺身上，防止滑动。4实际测量时，对同一长度应多测几次，取其平均值来消除偶然误差。.尺身和游标尺上面都有刻度。以准确到01毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为09毫米，比主尺上的最小分度相差01毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差01毫米，第二条刻度线相差02毫米，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。当量爪间所量物体的线度为01毫米时，游标尺向右应移动01毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有05毫米的宽度，依此类推。在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数.游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为06毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L整数部分小数部分零误差判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了。如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。游标卡尺的保管游标卡尺使用完毕，用棉纱擦拭干净。长期不用时应将它擦上黄油或机油，两量爪合拢并拧紧紧固螺钉，放入卡尺盒内盖好。游标卡尺有0.1毫米、0.05毫米和0.02毫米3种最小读数值【注意事项】1游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥地方防止锈蚀。2测量时，应先拧松紧固螺钉，移动游标不能用力过猛。两量爪与待测物的接触不宜过紧。不能使被夹紧的物体在量爪内挪动。3读数时，视线应与尺面垂直。如需固定读数，可用紧固螺钉将游标固定在尺身上，防止滑动。4实际测量时，对同一长度应多测几次，取其平均值来消除偶然误差.游标卡尺的结构和用法游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2.3-1所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，依此类推。在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。游标卡尺的使用用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L整数部分小数部分零误差判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了。如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。游标卡尺的精度实际工作中常用精度为0.05毫米和0.02毫米的游标卡尺。它们的工作原理和使用方法与本书介绍的精度为0.1毫米的游标卡尺相同。精度为0.05毫米的游标卡尺的游标上有20个等分刻度，总长为19毫米。测量时如游标上第11根刻度线与主尺对齐，则小数部分的读数为11/20毫米0.55毫米，如第12根刻度线与主尺对齐，则小数部分读数为12/20毫米0.60毫米。一般来说，游标上有n个等分刻度，它们的总长度与尺身上（n1）个等分刻度的总长度相等，若游标上最小刻度长为x，主尺上最小刻度长为y则nx（n1）y，xy（y/n）主尺和游标的最小刻度之差为xyxy/ny/n叫游标卡尺的精度，它决定读数结果的位数。由公式可以看出，提高游标卡尺的测量精度在于增加游标上的刻度数或减小主尺上的最小刻度值。一般情况下y为1毫米，n取10、20、50其对应的精度为0.1，0.05毫米、0.02毫米。精度为0.02毫米的机械式游标卡尺由于受到本身结构精度和人的眼睛对两条刻线对准程度分辨力的限制，其精度不能再提高。游标卡尺的保管游标卡尺使用完毕，用棉纱擦拭干净。长期不用时应将它擦上黄油或机油，两量爪合拢并拧紧紧固螺钉，放入卡尺盒内盖好。【注意事项】1游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥地方防止锈蚀。2测量时，应先拧松紧固螺钉，移动游标不能用力过猛。两量爪与待测物的接触不宜过紧。不能使被夹紧的物体在量爪内挪动。3读数时，视线应与尺面垂直。如需固定读数，可用紧固螺钉将游标固定在尺身上，防止滑动。4实际测量时，对同一长度应多测几次，取其平均值来消除偶然误差。参考资料：http:/ 平台量具常识：游标卡尺的使用方法量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。使用游标卡尺测量零件尺寸时，必须注意下列几点：1测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。这个过程称为校对游标卡尺的零位。2移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。3当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。否则，量爪若在如图2-6所示的错误位置上，将使测量结果a比实际尺寸b要大；先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度。测量外尺寸时正确与错误的位置测量沟槽时，应当用量爪的平面测量刃进行测量，尽量避免用端部测量刃和刀口形量爪去测量外尺寸。而对于圆弧形沟槽尺寸，则应当用刃口形量爪进行测量，不应当用平面形测量刃进行测量，如2-7所示。测量沟槽时正确与错误的位置测量沟槽宽度时，也要放正游标卡尺的位置，应使卡尺两测量刃的联线垂直于沟槽,不能歪斜.否则，量爪若在如图2-8所示的错误的位置上，也将使测量结果不准确（可能大也可能小）。测量沟糟宽度时正确与错误的位置4当测量零件的内尺寸时：要使量爪分开的距离小于所测内尺寸，进入零件内孔后，再慢慢张开并轻轻接触零件内表面，用固定螺钉固定尺框后，轻轻取出卡尺来读数。取出量爪时，用力要均匀，并使卡尺沿着孔的中心线方向滑出，不可歪斜，免使量爪扭伤；变形和受到不必要的磨损，同时会使尺框走动，影响测量精度。图2-9内孔的测量方法卡尺两测量刃应在孔的直径上，不能偏歪。图2-10为带有刀口形量爪和带有圆柱面形量爪的游标卡尺，在测量内孔时正确的和错误的位置。当量爪在错误位置时，其测量结果，将比实际孔径D要小。测量内孔时正确与错误的位置5用下量爪的外测量面测量内尺寸时如用图2-2和图2-3所示的两种游标卡尺测量内尺寸，在读取测量结果时，一定要把量爪的厚度加上去。即游标卡尺上的读数，加上量爪的厚度，才是被测零件的内尺寸，测量范围在500mm以下的游标卡尺，量爪厚度一般为10mm。但当量爪磨损和修理后，量爪厚度就要小于10mm，读数时这个修正值也要考虑进去。6用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个量爪刚好接触零件表面。如果测量压力过大，不但会使量爪弯曲或磨损，且量爪在压力作用下产生弹性变形，使测量得的尺寸不准确(外尺寸小于实际尺寸，内尺寸大于实际尺寸)。在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的方向，使人的视线尽可能和卡尺的刻线表面垂直，以免由于视线的歪斜造成读数误差。7为了获得正确的测量结果，可以多测量几次。即在零件的同一截面上的不同方向进行测量。对于较长零件，则应当在全长的各个部位进行测量，务使获得一个比较正确的测量结果。为了使读者便于记忆，更好的掌握游标卡尺的使用方法，把上述提到的几个主要问题，整理成顺口溜，供读者参考。量爪贴合无间隙，主尺游标两对零。尺框活动能自如，不松不紧不摇晃。测力松紧细调整，不当卡规用力卡。量轴防歪斜，量孔防偏歪，测量内尺寸，爪厚勿忘加。面对光亮处，读数垂直看。五游标卡尺应用举例1用游标卡尺测量T形槽的宽度用游标卡尺测量T形槽的宽度，如图2-11所示。测量时将量爪外缘端面的小平面，贴在零件凹槽的平面上，用固定螺钉把微动装置固定，转动调节螺母，使量爪的外测量面轻轻地与T形槽表面接触，并放正两量爪的位置(可以轻轻地摆动一个量爪，找到槽宽的垂直位置)，读出游标卡尺的读数图2-11中用A表示。但由于它是用量爪的外测量面测量内尺寸的，卡尺上所读出的读数A是量爪内测量面之间的距离，因此必须加上两个量爪的厚度b，才是T形槽的宽度。所以，T形槽的宽度L=A+b。测量T形槽的宽度2用游标卡尺测量孔中心线与侧平面之间的距离用游标卡尺测量孔中心线与侧平面之间的距离L时，先要用游标卡尺测量出孔的直径D，再用刃口形量爪测量孔的壁面与零件侧面之间的最短距离，如图2-12所示。测量孔与测面距离此时，卡尺应垂直于侧平面，且要找到它的最小尺寸，读出卡尺的读数A，则孔中心线与侧平面之间的距离为：3用游标卡尺测量两孔的中心距用游标卡尺测量两孔的中心距有两种方法：一种是先用游标卡尺分别量出两孔的内径D1和D2，再量出两孔内表面之间的最大距离A，如图2-13所示，则两孔的中心距测量两孔的中心距另一种测量方法，也是先分别量出两孔的内径D1和D2，然后用刀口形量爪量出两孔内表面之间的最小距离B，则两孔的中心距.
