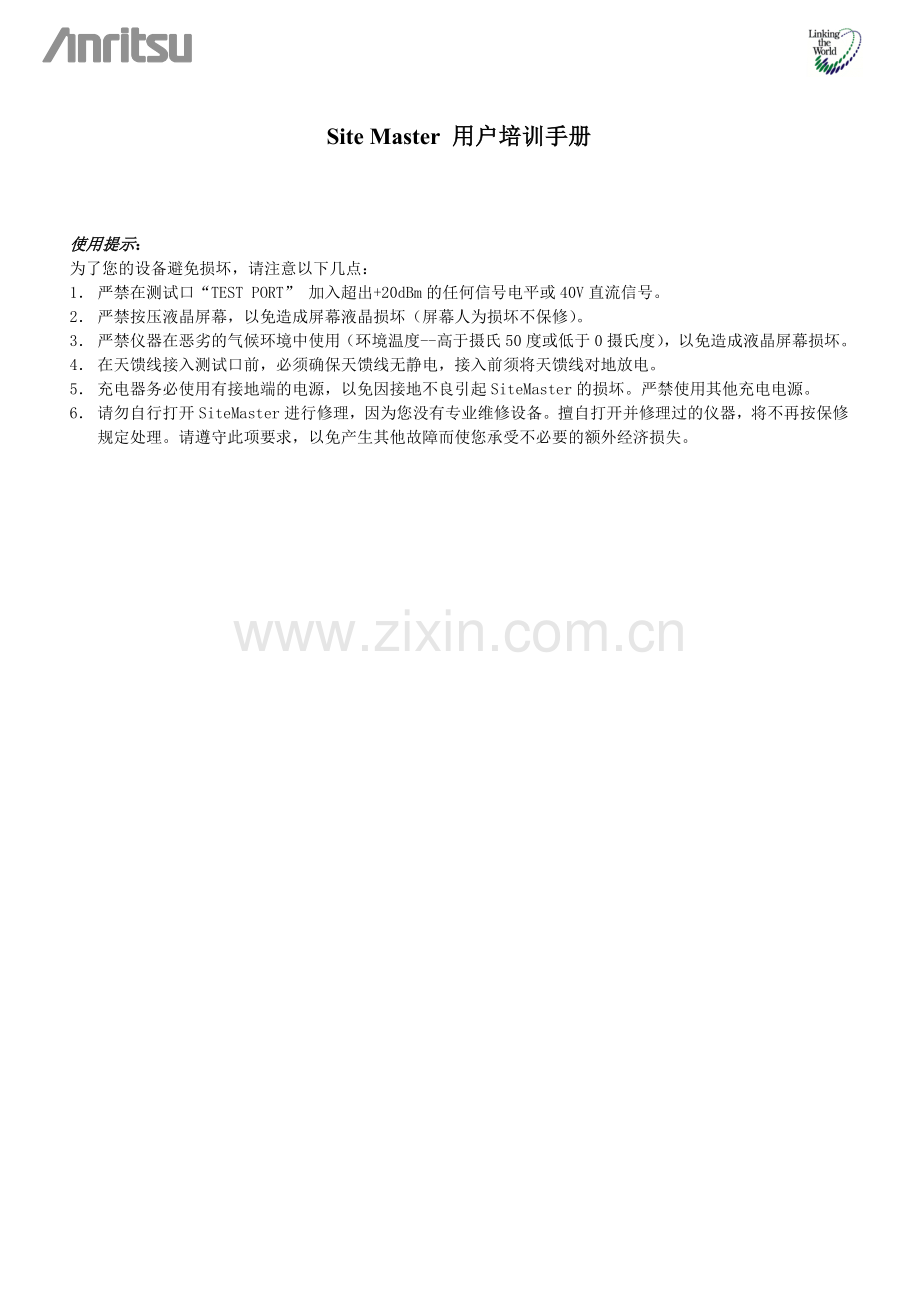

Site Master 用户培训手册

使用提示：
为了您的设备避免损坏，请注意以下几点：
1． 严禁在测试口“TEST PORT” 加入超出+20dBm的任何信号电平或40V直流信号。
2． 严禁按压液晶屏幕，以免造成屏幕液晶损坏（屏幕人为损坏不保修）。
3． 严禁仪器在恶劣的气候环境中使用（环境温度--高于摄氏50度或低于0摄氏度），以免造成液晶屏幕损坏。
4． 在天馈线接入测试口前，必须确保天馈线无静电，接入前须将天馈线对地放电。
5． 充电器务必使用有接地端的电源，以免因接地不良引起SiteMaster的损坏。严禁使用其他充电电源。
6． 请勿自行打开SiteMaster进行修理，因为您没有专业维修设备。擅自打开并修理过的仪器，将不再按保修规定处理。请遵守此项要求，以免产生其他故障而使您承受不必要的额外经济损失。

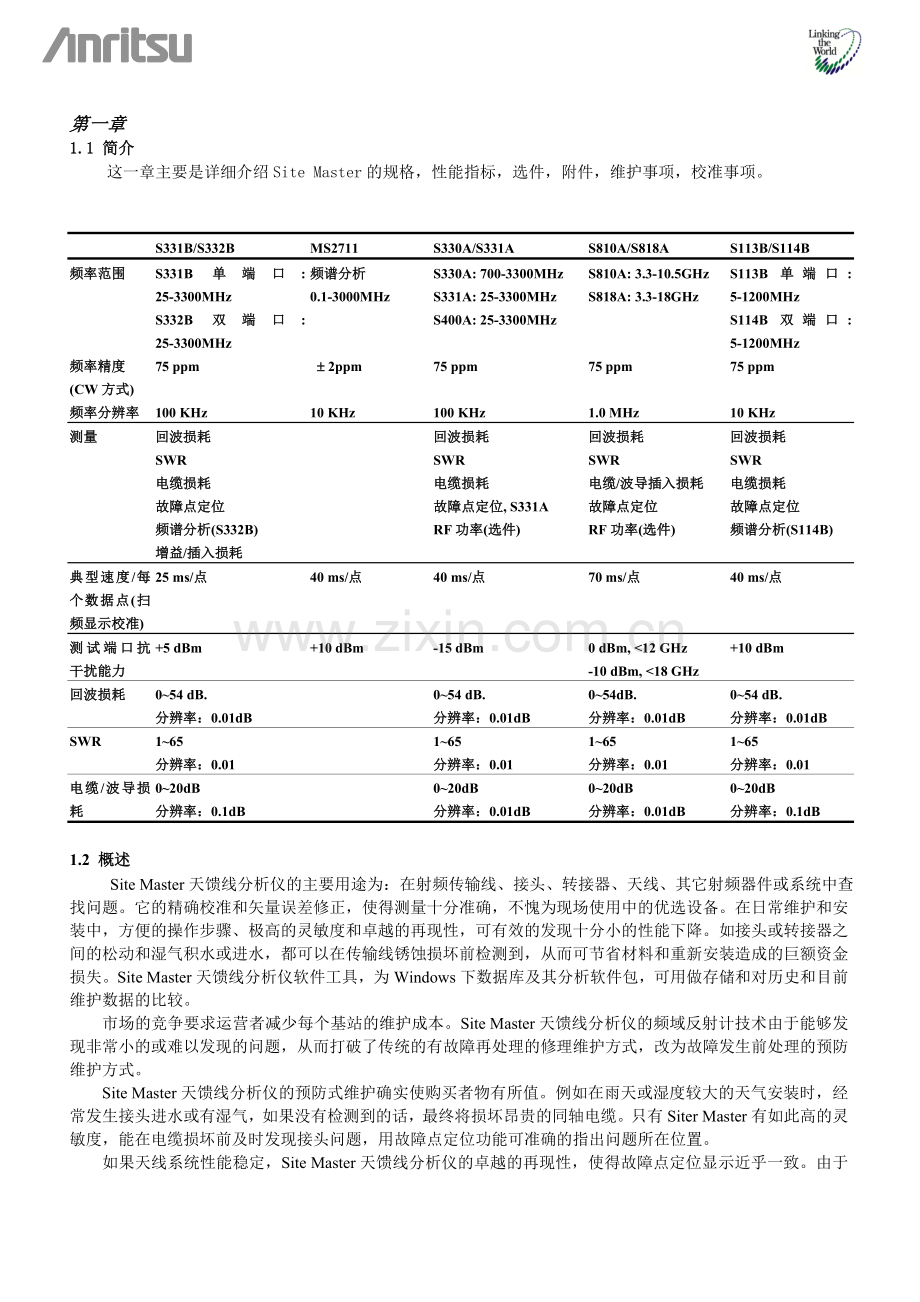

第一章
1.1 简介
这一章主要是详细介绍Site Master的规格，性能指标，选件，附件，维护事项，校准事项。

S331B/S332B
MS2711
S330A/S331A
S810A/S818A
S113B/S114B
频率范围

频率精度
(CW方式)
频率分辨率
S331B单端口: 25-3300MHz
S332B双端口: 25-3300MHz
75 ppm

100 KHz
频谱分析
0.1-3000MHz

± 2ppm

10 KHz
S330A: 700-3300MHz
S331A: 25-3300MHz
S400A: 25-3300MHz

75 ppm

100 KHz
S810A: 3.3-10.5GHz
S818A: 3.3-18GHz

75 ppm

1.0 MHz
S113B单端口: 5-1200MHz
S114B双端口: 5-1200MHz
75 ppm

10 KHz
测量
回波损耗
SWR
电缆损耗
故障点定位
频谱分析(S332B)
增益/插入损耗

回波损耗
SWR
电缆损耗
故障点定位, S331A
RF功率(选件)
回波损耗
SWR
电缆/波导插入损耗
故障点定位
RF功率(选件)
回波损耗
SWR
电缆损耗
故障点定位
频谱分析(S114B)
典型速度/每个数据点(扫频显示校准)
25 ms/点
40 ms/点
40 ms/点
70 ms/点
40 ms/点
测试端口抗干扰能力
+5 dBm

+10 dBm
-15 dBm
0 dBm, <12 GHz
-10 dBm, <18 GHz
+10 dBm
回波损耗
0~54 dB.
分辨率：0.01dB

0~54 dB.
分辨率：0.01dB
0~54dB.
分辨率：0.01dB
0~54 dB.
分辨率：0.01dB
SWR
1~65
分辨率：0.01

1~65
分辨率：0.01
1~65
分辨率：0.01
1~65
分辨率：0.01
电缆/波导损耗
0~20dB
分辨率：0.1dB

0~20dB
分辨率：0.01dB
0~20dB
分辨率：0.01dB
0~20dB
分辨率：0.1dB

1.2 概述
Site Master天馈线分析仪的主要用途为：在射频传输线、接头、转接器、天线、其它射频器件或系统中查找问题。它的精确校准和矢量误差修正，使得测量十分准确，不愧为现场使用中的优选设备。在日常维护和安装中，方便的操作步骤、极高的灵敏度和卓越的再现性，可有效的发现十分小的性能下降。如接头或转接器之间的松动和湿气积水或进水，都可以在传输线锈蚀损坏前检测到，从而可节省材料和重新安装造成的巨额资金损失。Site Master天馈线分析仪软件工具，为Windows下数据库及其分析软件包，可用做存储和对历史和目前维护数据的比较。
　　市场的竞争要求运营者减少每个基站的维护成本。Site Master天馈线分析仪的频域反射计技术由于能够发现非常小的或难以发现的问题，从而打破了传统的有故障再处理的修理维护方式，改为故障发生前处理的预防维护方式。
　　Site Master天馈线分析仪的预防式维护确实使购买者物有所值。例如在雨天或湿度较大的天气安装时，经常发生接头进水或有湿气，如果没有检测到的话，最终将损坏昂贵的同轴电缆。只有Siter Master有如此高的灵敏度，能在电缆损坏前及时发现接头问题，用故障点定位功能可准确的指出问题所在位置。
　　如果天线系统性能稳定，Site Master天馈线分析仪的卓越的再现性，使得故障点定位显示近乎一致。由于具备对干涉信号的高抗干扰能力，使得Site Master天馈线分析仪完全适用于基站现场，即当对天线和电缆进行测试时，信号发射机依然可以工作。
节约成本和改善质量
通常基站的60%到80%问题发生在电缆、接头和天线上。当天馈线含有湿气或由于暴风雨遭到损坏时，Site Master天馈线分析仪可快速发现问题。天馈线指标下降将使蜂窝的覆盖面积大规模缩小，导致掉线。如果使用Site Master天馈线分析仪可以很快发现问题，使您不需要浪费时间去测试蜂窝，检查覆盖范围等等呢？此外也无须爬到天线上测试，因为Site Master天馈线分析仪从地面上就可以考察天线特性。
对接头连接处出现的问题，如接头连接处的内芯长短不符合标准，或不同的金属腐蚀问题导致的三阶交调电平，使用Site Master天馈线分析仪可快速发现和解决这些问题，从而节省故障查找时间。
工作将更加有效率。
工作中，含糊探讨式的通知将被明确的指令所替代。如：＂DTF显示在天线跳线发生变化，请您立即更换。”
Site Master天馈线分析仪操作简便，可信度高，可大大减少文档工作。工程安装和维护人员很容易获取有效数据，而验收人员也很容易复核这些数据。高性能的窗口和防假软件可消除其它测试方法常发生的假错＂鬼影＂现象，技术人员不必为不存在的问题而奔忙。
FDR技术
FDR技术改善系统质量，对蜂窝系统中天线系统尤为明显。
频域反射计技术涉及到三个处理步骤：第一步是用精密校准件对分析仪的测试端口进行校准；第二步是对回波损耗或SWR的指标进行性能分析；最后则是进行FFT计算出距离上的回波损耗或SWR。Site Master天馈线分析仪则很容易实现上述结果。
FDR可评价天线系统质量, 这是因为FDR采用RF扫描，扫描频率正是被测天线的工作频率。几乎无须爬塔，Site Master天馈线分析仪就可准确的对天线进行扫描，做DTF测量，显示电缆的插入损耗。
RF功率计
　　配上精密的检波器，可使Site Master天馈线分析仪具有选用的RF功率计功能。它具有优越的阻抗匹配，可极大减少功率测量中常见的功率测量误差和不定量。测量显示包括绝对功率(dBm或Watts)和相对功率。内置自动平均功能，可有效减少噪声影响。零电平校准后，可对低电平进行最佳测量。
故障点定位
　　Site Master天馈线分析仪内部装有故障点定位系统。它采用特殊的快速傅立叶变换，对回波损耗或SWR测量数据进行处理，将数据显示为回波损耗或SWR和频率的关系。
代数计算和矢量网络分析仪内的时域分析软件相同。然而操作则大大简化，专为传输线和天线测量使用。面板上主菜单上的一个键，就可以进入DTF测量方式。
PC软件工具
　　Site Master天馈线分析仪的软件，是供天线系统维护使用的数据库和分析工具。测试数据可以与历史数据进行分析和比较。非常容易下载Site Master天馈线测试仪内的存储曲线到PC。
回波损耗数据可以通过软件，转换为故障点定位(DTF)和S11数据。DTF显示为回波损耗和距离、VSWR和距离或milliRho和距离的关系，这样可以很容易的发现接头或转接器连接处有无问题，同轴电缆或波导是否损坏。史密斯圆图显示的S11矢量数据，可以反映器件的阻抗匹配状况，适用于系统优化。
使用历史数据可以大大减少维护成本。基站接收时，天线系统的回波损耗(或SWR) 、插入损耗和DTF的曲线数据下载到软件的数据库内。维护技术人员通过调用这些数据，进行定期维护考核。基于Windows的曲线拖拉功能，加快了查找故障速度。
　　最新版本的Site Master天馈线分析仪软件，适用于所有(的包括以前的)Site Master天馈线分析仪，并且可在各种Windows(MS Windows、Windows 95、Windows 98和Windows NT)下运行。Site Master天馈线分析仪通过RS232口和外部计算机相连。每台Site Master天馈线分析仪都随机配有一根专用串行线。 Site Master天馈线分析仪的数据曲线可以很容易的传送到PC的数据库。然后每条曲线按相关的数据记录存储，对每条曲线还可命名其所属的基站(Site)、区(Sector)、馈(Feed)、测试类型和其它信息。按记录存储数据，所以非常容易跟踪每个天线的历史数据。拖拉式菜单可以减少安装时现场输入数据的工作量。如果您想减少数据输入，您只须输入基站号，或者用户名到数据库的标题文件里。Site Master天馈线分析仪软件工具，下载后会自动存储几个典型的系统设置和测试类型数据。
在记事本上翻来翻去，寻找很久以前的测量数据，确实让人感到厌烦。现在简单了，当您去基站时，只需带上您的数据库就可以了。Site Master天馈线分析仪软件是一种专门用于维护的工具：您可以添加新的数据到数据库；将天馈线系统的回波损耗和DTF的历史数据和现在的数据进行比较，就可以快速指出性能上的微小变化。数据库搜索功能允许技术员在菜单上的任一空格内输入数据，搜索将按输入所描述的条件，查找出所有曲线数据(记录)。例如，您想看一看“Phil B.”在基站“51”号测量的所有数据，您只要拖出(或键入)这些选择，然后键击“搜索”即可。

第二章
2.1 功能和操作
这一章主要介绍Site Master基本菜单功能和操作，进一步的信息请参阅第三章测量和第四章Site Master软件工具的使用。
2.2 前面板
前面板主要按键有Start Cal（开始校准），Auto Scale（自动调整坐标），Save Setup（保存设置），Recall Setup（调出设置），Limit（极限线），Marker（标记），Save Display（保存当前显示），Recall Display（调出历史显示），Run/Hold（连续运行／运行一次），On/Off（开关），Print（打印），SYS（系统选项）。屏幕下方有四个按键依次为MODE(模式)，FREQ/DIST(频率/距离)，AMPLITUDE(幅度)，SWEEP(扫描)。
2.3测试连接口侧面板
测试接口和指示灯位于侧面板上，其名称及描述如下：
12.5-15V DC(1100mA):电池充电接口，输入为12.5-15v DC @1100mA.注意一定要用三线电源线连接（接地），否则SiteMaster会受到致命的电击危险！

Battery Charging:外供电指示灯，灯亮说明Site Master是处于充电状态（如电池充满，指示灯会自动熄灭）。

External Power:外供电指示灯，灯亮说明Site Master是处于外充电状态。

Serial Interface:RS232 DB9针串行口，用于连接电脑或接打印机。

RF Out/Reflection 50ohm：RF输出，50ohm测试端口，用于反射测试。

RF In/Spectrum Analyzer 50ohm：RF输入，用于频谱测试。

RF Detector：RF检波器的输入端口，用于测基站的发射功率（注意：务必要接上衰减器，最大输入功率为+20dBm.）

2.4 面板按键
这部分主要讲述Site Master前面板的控制键，详述如下：
b 调节LCD显示屏亮度。

ü LCD对比度调整，按上下箭按键可调整对比度，然后按ENTER键。

Start Cal：测量（驻波比，回损，缆线损耗，故障定位）前的校准按键，（频谱模式和功率测量时不用）。
按照以下步骤执行：
1． 将OPEN连到RF OUT端口，然后按ENTER键，这时Site Master会测试校准件OPEN。
2． 将SHORT连到RF OUT端口，然后按ENTER键，这时Site Master会测试校准件SHORT。
3． 将TERMINATION连到RF OUT端口，然后按ENTER键，这时Site Master会测试校准件TERMINATION。

AUTO SCALE：自动调整坐标将测得的结果优化且显示在屏幕上（此键常用）。

SAVE SETUP： 将当前的环境参数（设置值）存档，当按下此键时，有1-10共10个EMPTY空位可供存储。

RECALL SETUP：将先前存档的环境参数调用出来，当按下此键时，有1-10共10个用户存档的环境参数可供调用，0号环境参数为工厂预设值。

LIMIT：极限线，选定门限报警线，可以选择单门限线或多门限线。

MARKER：频率标识或距离标识，有M1,M2,M3,M4四种标识可供选择。

SAVE DISPLAY：将屏幕测试结果存入内存（内存容量1~200），当按下此键时，请键入名称并按ENTER键。

RECALL DISPLAY：调出历史存档曲线测量结果，当按下此键时，请按上下箭键选择，然后按ENTER键。

RUN/HOLD：运行按键，当在HOLD方式下，Site Master只运行一次（省电模式）

PRINT：将当前屏幕信息输出至打印机

SYS：系统选项。
1． OPTIONS—进入下级选项
2． CLOCK—时间设定
3． SELF TEST—进行仪表自检测试
4． STATUS—显示仪表状态

2.5 菜单按键
每一个面板按键都对应一组菜单按键，有些菜单按键还含有子菜单键。
MODE（面板键）：按下此键后，屏幕会出现测量模式菜单，以Site Master S332B为例，屏幕上显示四个子菜单：
FREQ-SWR(频率域驻波比测试)
-RETURN LOSS（频率域回波损耗测试）
-CABLE LOSS(缆线损耗测试-有单端口和双端口之分)
DTF-SWR(距离域驻波比测试)
-RETURN LOSS(距离域回损测试)
POWER MONITOR(功率测试模式)
SPECTRUM ANALYZER(频谱分析模式)

FREQ/DIST(面板键):在频率域模式下(系统默认值)，屏幕右上方显示F1起始频率和F2截止频率；在距离域模式下，屏幕右上方显示D1起始距离,D2截止距离，DTFAID故障定位帮助文档。如Site Master没有进行校准时，当进入DTF模式，系统会显示CALIBRATION REQUIREDàSTART CALIBRATION,要求用户进行校准。
MORE—选择进入子菜单，详述如下：
1. LOSS:输入缆线损耗参数，屏幕下方显示Ca1ble loss=XX的字样，可用上下箭键或数字键输入相应的损耗值。
2. PROP VEL:（相对传播速度），输入被测缆线的传播速率值，然后按ENTER键，传播速率值范围为：0.010-1.000。
3. CABLE:打开常用同轴电缆线和特定缆线库。用上下箭键和ENTER键选择。这个功能提供快速输入缆线损耗和传播速度参数，在STANDARD（MEASURE AT 1Ghz）菜单中有标准缆线可以选择，在CUSTOM中用户可用Site Master软件工具程序中输入特定缆线参数。
4. WINDOW:打开一种FFT视窗作故障定位计算，分别有RECTANGULAR,NOMINAL SIDE LOBE,LOW SIDE LOBE
,MINIMUM SIDE LOBE四种窗口可供选择。

AMPLITUDE（面板键）：此按键功能上和LIMIT(面板键)一样，当按此键时，屏幕右方会显示子菜单:
1. TOP按下该键后，可用面板上的数字键输入最大幅度值。
2. BOTTOM按下该键后，可用面板上的数字键输入最小幅度值。
3. LIMIT ON/OFF: 按下该键后，可显示和关闭极限线。
4. LIMIT EDIT:按下该键后，可编辑极限线的坐标位置，可用上下箭键或数字键进行编辑。
5. LIMIT BEEP:该键打开和关闭极限线蜂鸣声，可在屏幕下部看见LIMIT BEEP ON/OFF的字样。

SWEEP(面板键)：按下该键后，屏幕右方会显示子菜单:
1． RESOLUTION按下该键后,可显示130，259，517三种分辨率模式。按ESCAPE CLEAR键退回上级菜单。
2． SINGLE SWEEP该键和HOLD功能相同。
3． TRACE MATH按下该键后，显示SELECT TRACE MATH OPERATION子菜单，按上下箭键可选OFF,TRACE-ME
MORY,TRACE+MEMORY三种选项: 分别表示关闭曲线比较功能；将当前显示曲线与历史存储某曲线相减；将当前显示曲线与历史存储某曲线相加。

START CAL(面板键)：此操作如前2.4所述，分别接OPEN,SHORT,TERMINATION进行校准，校准时屏幕上会显示扫描曲线，下方会有操作提示，当操作完毕后，屏幕下方会显示Calculating字样,然后几秒钟后，校准结束。

AUTO SCALE(面板键)：自动调整曲线各坐标，并将优化后的曲线显示在屏幕上，此按键无子菜单。

SAVE SETUP(面板键)：如前2.4所述。

RECALL SETUP(面板键)：如前2.4所述。

LIMIT(面板键)：当按下此键后，屏幕右方显示五个菜单键，依次为TOP(输入极限线最大值)，BOTTOM(输入极限线最小值)，LIMIT ON/OFF(打开关闭极限线功能)，LIMIT EDIT(按下此键后，屏幕下方显示提示，可用数字键键入极限值，然后按ENTER键输入)，LIMIT BEEP(打开告警蜂鸣器，按下此键后，屏幕下方显示LIMIT BEEP ON或者OFF)。

MARKER(面板键)：按下此键后，屏幕右方显示M1,M2,M3,M4,ALL OFF五个子菜单。具体描述如下：
按下M1进入子菜单：
1． ON/OFF:将MARKER标识打开或关闭。
2． EDIT:修改当前标识参数，可用上下箭键或数字键输入，然后按ENTER确认，屏幕下方有相应指示。
3． DELTA(Mx-M1)：将当前标识与M1标识的值相减，结果显示在屏幕下方，此菜单仅当有1个以上的MARKER被打开后才会显示。
4． MARKER TO PEAK:将当前标识设为曲线最大幅度处。
5． MARKER TO VALLEY:将当前标识设为曲线最小幅度处。
6． BACK:返回到上级子菜单。

SAVE DISPLAY（面板键）：如前2.4所述。

RECALL DISPLAY（面板键）：调出历史存档曲线测量结果，当按下此键时，请按上下箭键选择存档曲线，然后按ENTER键。

SYS（面板键）：进入系统选项菜单：
OPTIONS：
1． UNITS：选择测试的单位为公制METRIC还时英制ENGLISH。
2． PRINTER：选择支持的打印机，用上下箭键和ENTER选择相应的打印机。
3． FIXED CW：当为ON时，F1与F2相等。当为OFF时，将会产生所选的窄带带宽的频率。
4． CHANGE DATE FORMAT：连续按下此键后，屏幕下方会在MM/DD/YY,DD/MM/YY,YY/MM/DD之间切换。

CLOCK：
1． HOUR：输入小时（0-23）,用上下箭键或数字键,然后按ENTER或ESCAPE键。
2． MINUTE：输入分钟，操作同上。
3． MONTH：输入月份，操作同上。
4． DAY：输入日期，操作同上。
5． YEAR：输入年份，操作同上。
6． BACK：返回上一级SYS菜单。

2.6功率监视模式：按MODE菜单中的POWER MONITOR会进入功率监视模式，屏幕右方显示四个子菜单依次表述如下：
UNITS：功率单位选项，可选dBm或Watt。
REL：将相对值功能开或关。当功率单位为dBm时，功率值会显示dBr,当功率单位为Watt时，功率值会显示%。
OFFSET：将偏移量值打开或关闭，主要用于输入所加衰减器值。
ZERO：将归零功能打开或关闭，当置为打开时，作归零操作。

2.7频谱分析模式：按MODE菜单中的SPECTRUM ANALYZER进入频谱分析模式。
1．按FREQ/DIST将在屏幕右方的信息区域显示如下菜单键：
1) CENTER-设置频谱仪显示的中心频率。用上下箭键或数值键输入，然后按ENTER键，如按ESCAPE
键将恢复以前的数值。
2) SPAN-设置频率量程。用上下箭键或数字键输入兆赫兹。同时你会看到FULL和ZERO菜单键。
Ø FULL-设置频谱仪量程为全量程。
Ø ZERO-设置频谱仪量程为零赫兹。这时模式为幅度对时间，主要用来观察实时信号调制。
3) START-设置频谱仪显示的起始频率兆赫兹。用上下箭键或数值键输入，然后按ENTER键，如按ESCAPE键将恢复以前的数值。
4) STOP-设置频谱仪显示的终止频率兆赫兹。用上下箭键或数字键输入，然后按ENTER键，如按ESCAPE键将恢复以前的数值。
2．按AMPLITUDE键，将会产生如下菜单键：
1) REF LEVEL-改变参考电平值。
2) SCALE-用上下箭键或数字键调整刻度值（每格2~15dB值），然后按ENTER键。
3) LIMIT EDIT-输入极限值，然后按ENTER键。
3．按SWEEP键，将会产生如下菜单：
1) RBW-进入分辨率带宽设置功能，可用上下箭键或数字键输入欲输入的值，然后按ENTER键。
2) VBW-进入视频带宽设置功能，可用上下箭键或数字键输入欲输入的值，然后按ENTER键。
3) MAX HOLD-进入峰值保留功能，将显示扫描后的最大值。
4) CONT/SINGLE-再单次扫描和连续扫描之间进行转换。
5) OCC BW-进入被占带宽子菜单：
Ø METHOD-选择方法：功率的dB down或者%
Ø %-进入被占带宽%测量模式。
Ø dBc-进入被占带宽功率电平（dBc）测试模式。
Ø MEASURE-作测量。
Ø BACE-返回到OCC BW菜单。

第三章
3.1 自检
每次开机Site Master都进行一次自检，你会留意到电池电压和温度会显示于屏幕的左下角。如果电池电量不够或者当时温度已经超出Site Master的正常范围，自检就不会通过。如果电池没有问题，环境温度也在操作范围之内，但自检还是不能正常通过请联系安立公司。
3.2 主要出错代码
自检出错代码如下所述：
MAIN ERROR REMARK
BATTERY LOW 电池电压低于9.5伏，请充电，如果错误信息仍不能消除，请联络安立公司。
EXTERNAL POWER LOW 外接工作电压低于12.5伏，请联络安立公司。
PLL FAILED 出现此错误信息时请充电，如问题还在，请联络安立公司。
INTEGRATOR 内部积分电路电压不足，请充电，如电池已充满但仍有此问题，请联络安立公司。
EPROM R/W FAILED 内存出错，请联络安立公司。
OUT OF TEMP RANGE 环境温度超出Site Master的正常工作范围。如环境温度在正常范围之内，请联络安立公司。
范围出错代码如下所述：
MAIN ERROR REMARK
RANGE ERROR F1>F2 起始频率F1值大于终止频率F2值。
RANGE ERROR D1>D2 起始距离坐标D1值大于终止距离坐标D2值
RANGE ERROR D2>Dmax D2已大于最大距离，最大距离由频宽，缆线相对传播速
率及数据点决定。
RANGE ERROR TOP<=BOTTOM 驻波比（SWR）的上坐标值小于等于下坐标值。
RANGE ERROR TOP>=BOTTOM 回损（RL）的上坐标值大于等于下坐标值
CAL INCOMPLETE 开路，短路，负载校准没有做完整
DIST REQUIRES F1<F2 故障定位的频段不能为零
DIST REQUIRES CAL 故障定位的测量与校准不一致（常见频率改变了）。
NO STORED SWEEP AT THIS LOCATION 调出了一个无内容的内存测试结果。
USE OPTIONS MENU TO SELECT A PRINTER 没有选打印机就打印，请先选打印机，然后打印。
DISTANCE AND CABLE INSERTION LOSS DTF故障定位仅对驻波比（SWR）和回损（RL）。
MODE ARE INCOMPATIBLE
CAN NOT ZERO 将一个没有接RF检波器的Site Master功率计进行归零
NO DETECTOR INSTALLED 操作是无效的。
CAN NOT ZERO INPUT SIGNAL TOO HIGH 对一个大于-20dBm的信号进行归零操作是无效的。
POWER MONITOR OPTION NOT INSTALLED 此Site Master没有安装功率计选件。

第四章
4.1 简介
这一章主要举例介绍如何在频率域，时域（距离）和频谱仪上作测试。
4.2测量功能
Site Master的操作可分为四个测试模式：频域，距离域，频谱分析和功率监视。
频域测量：主要包括驻波比（SWR）,回损（RL），缆线损耗(CL反映在一段频段内)，驻波比（SWR）和回损是对设备和传输线的好坏的量的表达。缆线损耗（CL）是表达某频点传输线的插入损耗。
距离域测量：通常称为DTF故障定位。包括DTF-RL和DTF-SWR，两者都是为了找到故障点。
频谱分析：通常用来测试带内干扰，天线特性和覆盖。使用如下功能很容易作测试：频率，量程，幅度
，扫频。各种各样的标识功能例如：MARKER TO PEAK，CENTER，DELTA MARKER等标识提供对被测信号作快速和直接的测试，极限线可作一个快速，简单的合格/不合格测试。
功率测量：功率测试可以以绝对值或相对值表示，功率单位有dBm和Watt两种。对于大功率要用衰减器，其读数会加上衰减器值，归零调整功能可以去除噪声，然后显示读数。

注意：如果周围环境温度改变较大，一定要先做校准然后再作测试。如果测试的频率改变了，也要重新作校准。校准和设置并非各自独立！

4.3开机步骤
按ON/OFF键，Site Master要花5秒钟去做自检测试，完成后，按ENTER键继续，然后可作测试。

4.4校准步骤
以下步骤提供开路/短路/负载校准，此校准是在517，259，130三个数据点下都有效。
1．按MODE键，选择测量模式菜单，如FREQ-SWR或RETURN LOSS。
2．选择频率范围：按FREQ/DIST键，输入F1起始和F2结束频率。
3．按START CAL（面板键），屏幕显示Connect open to RF OUT port。
4．然后依次连open，short，termination到RF OUT。
5．如果这个校准是有效的，则屏幕上会显示CAL ON的字样
6．按AMPLITUDE或LIMIT键调出坐标选单。
7．在SWR模式中按TOP菜单键并输入1.10，然后按ENTER键。
8．在SWR模式中按BOTTOM菜单键并输入1.00，然后按ENTER键。
9．如果改变数据点请按SWEEP按键,你可以选130，259或517三种分辨率。

存储设置：如果进行存储，请按SAVE SETUP按键，并用数字键或上下箭键选择（1~10），然后按ENTER键。
调回初始设置：1．按RECALL SETUP按键。
2．选择需要调出的历史设置（1~10），然后按ENTER键。
存储测试结果到内存：按SAVE DISPLAY键调出存储结果的选单。用菜单键选一个存储结果的标置。例如要存储名为”RETURN LOSS TEST1” ，请先找菜单键的字母R然后按R，在找E然后按E……以此类推，然后按ENTER键存入。
注：可存很多测试结果，而且可用时间/日期标识。
将内存测试结果调出到屏幕显示：按RECALL DISPLAY键。然后选择要调出的测试结果，然后按ENTER键。

关于校准：如要得到最好的测试结果：请用开路/短路/负载及稳相电缆线进行校准。

4.5回损/驻波比和缆线损耗测试
以下例子为驻波比（或回损）和缆线损耗在某段频率范围的测试。测试的结果决定了缆线或被测器件的质量和缆线损耗特性。
1． 需要的设备：
1) 型号为S113B,S114B,S331B或S32B主机的Site Master。
2) 22N50或OSLN50F开路/短路校准件。
3) SM/PL精密负载校准件。
4) 15NNF50-1.5A固相电缆。
15NNF50-1.5A固相电缆指标：
类型
损耗@1.5米
传播速率
回损

0.3dB@300MHz

15NNF50-1.5A
0.4dB@600MHz
0.86
>=21dB

0.5dB@900MHz

0.6dB@1200MHz

测试步骤：
1． 按ON/OFF键
2． 选择测试模式：按MODE键，用上下箭键选FREQ-SWR或FREQ-RETURN LOSS
3． 按ENTER键选择驻波比或回损测试
4． 选择频率范围：按FREQ/DIST键，按F1菜单键，输入25MHz,按F2菜单键，输入1200MHz，检查一下屏幕所显示的与你的设置是否一致。

校准：步骤如前所述，如要得到最好的测试结果：请用开路/短路/负载及稳相电缆线进行校准。

缆线回损/驻波比测试：
1． 将负载从测试端口取出，然后将加长缆线连上。
2． 将LOAD负载连到加长缆线的尾端。
3． 用标识（MARKER）和极限线观察驻波比或回损的测量结果。
设置幅度坐标和报警线：
4．按AMPLITUDE或LIMIT键调出坐标选单。
5．在驻波比SWR方式下，按TOP菜单键输入13，然后按ENTER键。（在回损RETURN LOSS方式下则输入0）。
6．按BOTTOM菜单键输入1，然后按ENTER键。（在回损RETURN LOSS方式下则输入54）。
7．按LIMIT EDIT菜单键，（在驻波比方式下输入12，在回损方式下输入21），然后按ENTER键将LIMIT LINE设置好。
设置标识：
8．按MARKER（面板键）。
9．按M1菜单键选择M1标识，按EDIT菜单键输入500。按ENTER键将M1设为500兆Hz。
10．按BACK菜单键回到上级菜单。
11．重复步骤8~9设M2为950兆Hz。
12．可在测试屏幕上看见回损和驻波比测试结果。

缆线损耗测试：
以下频域测试为在某段频率范围内缆线损耗的一个例子。
1． 将负载LOAD从缆线的一端卸下，然后连上短路SHORT。
2． 按MODE面板键。
3． 用上下箭键去选CABLE LOSS-ONE PORT。
4． 然后ENTER键选择缆线损耗测试模式。
设置屏幕坐标的上下值：
5． 按AMPLITUDE 键调出坐标选单。
6． 按TOP菜单键输入0，然后按ENTER键。
7． 按BOTTOM菜单键输入2，然后按ENTER键。
（你也可以用AUTO SCALE键）
设置标识：
8． 按MARKER键调出标识选单。
9． 按M1，按EDIT菜单键输入600，按ENTER键将M1设为600兆Hz。
10．按BACK返回标识选单。
11．重复步骤9~10设M2为900兆Hz。在屏幕上可测得缆线损耗。

4.6 DTF（故障定位）测试
以下为DTF故障定位的测试：
需要设备：
1) 型号为S113B,S114B或S331B,S332B主机的Site Master。
2) 22N50或OSLN50F开路/短路校准件。
3) SM/PL精密负载校准件。
4) 15NN50-1.5A固相电缆。
被测体指标：
类型
损耗@1.5米
传播速率

0.3dB@300MHz

15NF50-1.5A
0.4dB@600MHz
0.86

0.5dB@900MHz

0.6dB@1200MHz

过程步骤：
1． 按ON/OFF键。
选择测试模式：
2． 按MODE键，选择DTF-SWR或DTF-RETURN LOSS。
3． 按ENTER键选择驻波比或回损作距离测试。
（如果出现CAL OFF，DTF AID会提示你：你可能改变了频率或DTF功能D2比最大距离还大，最大距离和分辨率有关）。
4． 用上下箭键选D2，然后按ENTER键。
5． 输入2，按ENTER键设D2（最大距离坐标）为2。
6． 用上下箭键选F1,然后按ENTER键设起始频率F1。
7． 输入300，然后按ENTER键可将F1设为300兆Hz。
8． 用上下箭键选F2，然后按ENTER键设结束频率F2。
9． 输入1200，然后按ENTER键可将F2舍维1200兆Hz。
10．选PROV VEL，然后按ENTER设传播速率。
（传播速率和缆线损耗可由缆线库中输入）。
11．输入0.86并按ENTER键将传播速率设为0.86，
12．按ENTER键开始做校准。（如果校准有效，请继续按ENTER，如果校准无效，请先做校准）。
作校准：
13．请参阅4.4作校准步骤。
注：要得到最好的结果，请使用开路/短路/负载校准，相位稳定电缆线。

DTF测试（定缆线长度）：
14．将负载LOAD从缆线的一端卸下，然后连上被测缆线。
15．将SHORT连到被测缆线的尾端。
设置屏幕坐标的上下值：
16．按AMPLITUDE或LIMIT调出坐标选单。
17．在驻波比方式，按TOP菜单键输入30，然后按ENTER键。
18．按BOTTOM菜单键输入1，然后按ENTER键。
（你也可用AUTO SCALE
