电动机的结构与工作原理.ppt

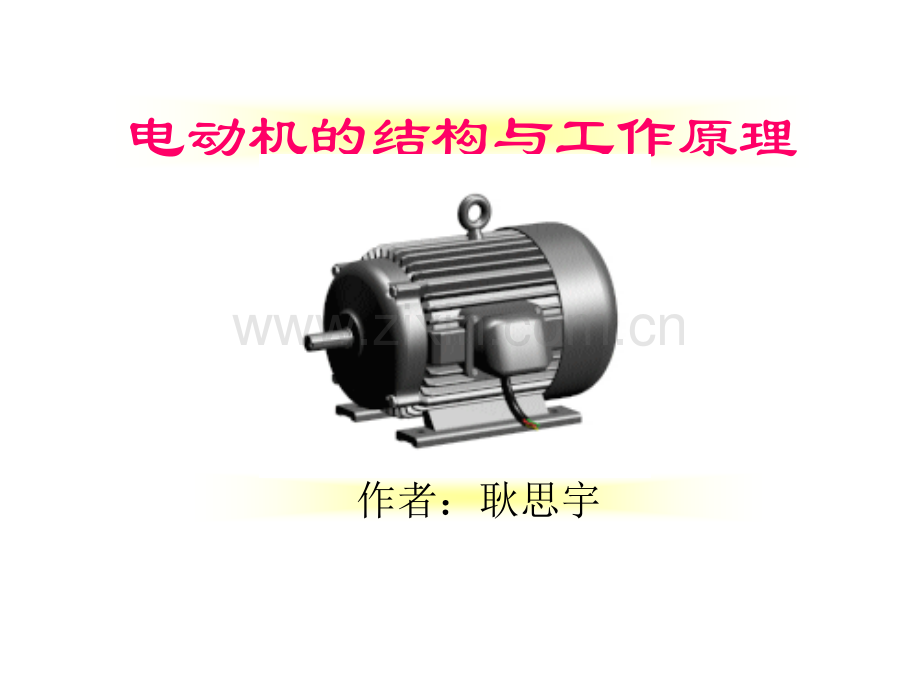

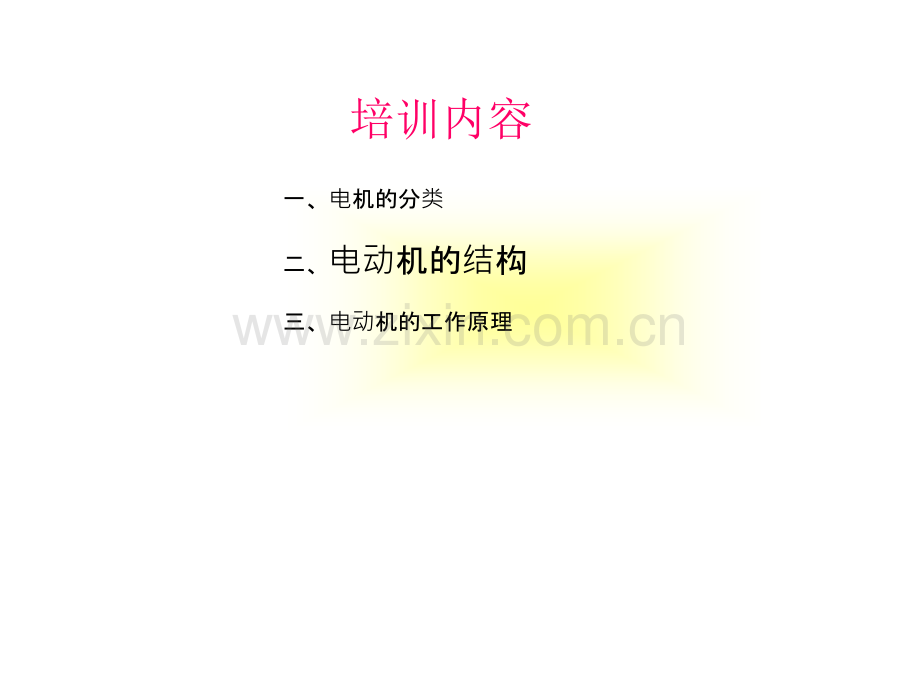

作者：耿思宇电动机的结构与工作原理一、电机的分类 二、电动机的结构三、电动机的工作原理培训内容鼠笼式一、电动机的分类交流电动机电动机直流电动机异步机他励、异励、串励、复励同步机绕线式二、电动机的结构异步电动机零部件的拆解图三相异步机的结构模型三相异步机的结构VVWUUW转子定子定子绕组机 座转子：在旋转磁场作用下，产 生感应电动势或电流。三相定子绕组：产生旋转磁场线绕式鼠笼式鼠笼转子 AXCZBYo旋转磁场的产生VVWUUW三相电源相与相之间的电压在相位上是相差120度的，当在定子绕组中通入三相电源时，定子绕组就会产生一个旋转磁场，电流每变化一个周期，旋转磁场在空间旋转一周，即旋转磁场的旋转速度与电流的变化是同步的。三、电动机的工作原理 当三相交流电流通入三相定子绕组后，在定子腔内便产生一个旋转磁场。转动前静止不动的转子导体在旋转磁场作用下，相当于转子导体相对地切割磁场的磁力线，从而在转子导体中产生了感应电流（电磁感应原理）。这些带感应电流的转子导体在磁场中便会发生运动（电流的力效应电磁力）。由于转子内导体总是对称布置的。因而导体上产生的力正好方向相反，从而形成电磁转矩，使转子转动起来。由于转子导体中的电流是定子旋转磁场感应产生的。因此也称感应电动机。又由于转子的转速始终低于定子旋转磁场的转速，所以又称为异步电动机。三相异步电动机是怎样转动起来的同步电机与异步电机在功能、用途上的区同步电机与异步电机在功能、用途上的区别别同步电机转速与电磁转速同步，而异步电动机的转速同步电机转速与电磁转速同步，而异步电动机的转速则低于电磁转速，同步电机不论负载大小，只要不失则低于电磁转速，同步电机不论负载大小，只要不失步，转速就不会变化，异步电动机的转速时刻跟随负步，转速就不会变化，异步电动机的转速时刻跟随负载大小的变化而变化。载大小的变化而变化。同步电机的精度高、但造工复杂、造价高、维修相对同步电机的精度高、但造工复杂、造价高、维修相对困难，而异步电机虽然反应慢，但易于安装、使用，困难，而异步电机虽然反应慢，但易于安装、使用，同时价格便宜。所以同步电动机没有异步电机应用广同时价格便宜。所以同步电动机没有异步电机应用广泛。泛。同步电机多应用于大型发电机，而异步电机几乎应用同步电机多应用于大型发电机，而异步电机几乎应用在电动机场合。在电动机场合。方法：和电源相接的任意两相互换，就可实现反转。三相异步电动机的正、反转正转反转UV WM3电 源UVWM3电 源电动机的结构（1）前轴承外盖（2）前端盖（3）风扇罩（4）风扇（5）后轴承外盖（6）后端盖（7）抽出转子，注意不应划伤定子，特别注意不应损伤定子绕组端口。应平稳将转子抽出。拆卸前后轴承谢谢大家谢谢大家知识技能化 素养行为化
