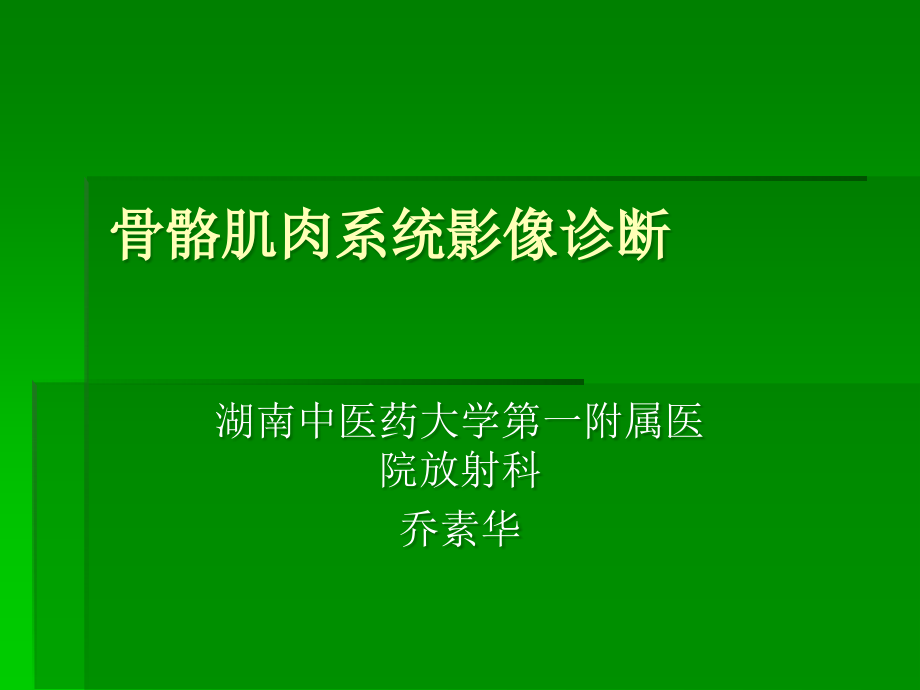

骨骼肌肉系统影像诊断.ppt

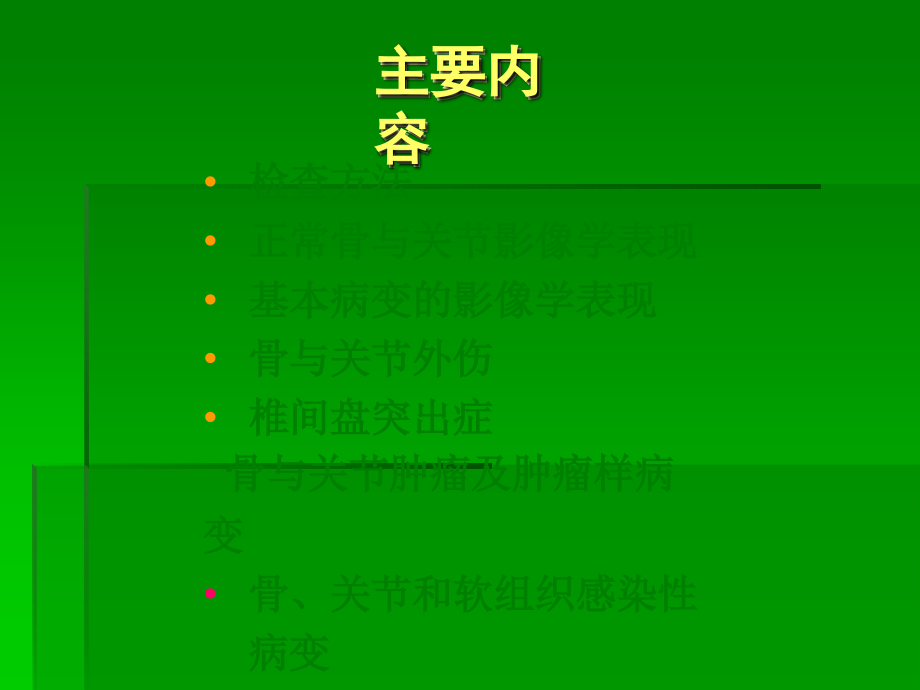

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,骨骼肌肉系统影像诊断,湖南中医药大学第一附属医院放射科,乔素华,主要内容,检查方法,正常骨与关节影像学表现,基本病变的影像学表现,骨与关节外伤,椎间盘突出症,骨与关节肿瘤及肿瘤样病变,骨、关节和软组织感染性病变,退行性骨关节病,股骨头缺血坏死及痛风,检查方法,X,线平片,造影,血管造影,关节腔造影,CT,平扫、增强,MRI,平扫、增强、功能成像,膝关节,X,线平片,良好的定位、定性作用,空间分辨率高,检查要求,正侧位片,包括软组织,邻近一个关节,对侧对比,CT,优势,密度分辨力高,显示精细结构,作用,确定范围、性质以及和周围结构的关系,局限,不如平片直观,检查方法；,平扫病灶范围内,110mm,扫描,增强观察病灶强化程度,软组织窗,骨窗,优势,软组织分辨力高,多平面、多序列成像,功能成像,目的,观察病灶成分变化,周围组织变化,局限,钙化、骨化和骨膜反应等显示欠佳,成像时间长，限制多,图像影响因素较为复杂,磁共振（,MR,）,造 影,血管造影,血管性疾病的诊断、良恶肿瘤的鉴别以及肿瘤和周围的关系,关节腔造影,显示关节囊、肌腱、韧带、软骨等关节细微结构,血管造影,小 结,多种影像检查方法的综合运用对于疾病诊断和疗效评价具有重要意义,X,线平片是骨关节疾病,首选和最重要,的影像学检查方法,骨胳的正常,X,线表现,长骨,小儿；骨干骨 骺,骨干一次骨化中心,骨皮质（密质骨）,骨髓腔（无结构半透明区）,骨膜（不显示）,骨骺,二次骨化中心（骺核）,骨骺板 （骺线）,成人长骨,骨干骨皮质（密质骨）,骨髓腔（无结构半透明区）,骨膜（不显示）,骨端骨松质（蜂窝状的骨小梁）,骨性关节（骺线消失）,骨胳的正常,X,线表现,两个或两个以上骨端组成,骨端关节复盖一层关节软骨,关节囊,内层滑膜由疏松结缔组织构成,外层致密结缔组织,关节间隙（,X,线）,关节软骨,+,真正关节腔,四肢关节的构成,颈,7,胸,12,腰,5,骶,5,尾,4-5,椎体中央为松质骨，周围为密质骨,椎弓由两个椎弓根和椎板组成，棘突、横突、上、下关节突,椎管由椎体后缘和两侧椎弓组成,椎间隙（盘）软骨板、髓核、纤维环,脊柱正常,X,线表现,脊柱,脊柱的横断位图像,椎管骨环椎体、椎弓根、椎弓板,硬膜囊低密度,黄韧带附着在椎弓板和关节突内侧,腰段神经根位于硬膜囊前外侧,侧隐窝前（椎体后方）后（上关节突）,侧（椎弓根内壁）,椎间盘中等密度,脊柱正常,CT,表现,矢状位、横断位、（冠状位）,T1W T2W,序列,骨组织 低信号,韧带、肌腱、纤维软骨、气体 低信号,肌肉、透明软骨中等偏低信号,正常成人骨髓 高信号,椎间盘,T1W,等信号，,T2W,高信号,脊柱正常,MRI,表现,骨关节病变基本,X,线表现,骨基本病变,密度减低,骨质疏松,骨质软化,骨质破坏,密度增加,骨质增生硬化,骨质坏死,骨膜增生,关节基本病变,肿胀,破坏,退行性变、强直,骨质疏松,一定单位体积内正常钙化的骨组织含量减少,（有机成份和钙盐同时减少）,X,线表现：,（,1,）骨密度降低,（,2,）松质骨中骨小梁变细、减少、间隙宽,（,3,）骨皮质变薄，髓腔增宽,（,4,）椎体易反映：上下缘内凹，椎间隙宽,正常椎体骨小梁,骨质疏松,骨质疏松,广泛性,老年、绝经后妇女，营养不良与代谢障碍，内分泌疾患（甲状旁腺、肾上腺、脑下垂体）,局限性,废用性，骨折后，感染，恶性肿瘤等,常见原因,骨质软化,一定单位体积内骨组织有机成份正常，骨矿物质含量减少,（仅钙盐减少）,X,线表现,（,1,）骨密度降低,（,2,）骨小梁变细、骨皮质变薄，结构模糊,（,3,）持重部分弯曲变形,见于：肾性骨病、佝偻病、骨软化病,骨质破坏,局部骨质为病理组织替代,X,线表现,（,1,）局限性密度减低,（,2,）骨小梁稀疏及缺损，骨皮质中断,（,4,）边缘锐利（慢性、良性）,边缘模糊（急性、恶性）,（,5,）周围有,/,无硬化区,（,6,）单发或多发，大小不一,见于：肿瘤和肿瘤样病变，化脓性和结核性感染,骨质增生硬化,一定内单位体积内骨量的增多,X,线表现,骨密度增高,皮质厚、轮廓粗、髓腔窄,小梁失去海绵状结构,见于：慢性炎症、骨病修复期、成骨性肿瘤、代谢性或内分泌障碍,骨质坏死,骨组织局部血供障碍、代谢停止、发生坏死、形成死骨,X,线表现,骨质局限性骨密度增高,死骨骨小梁表面新骨形成,死骨周围骨质吸收，肉芽、液体包绕,见于,化脓性骨髓炎、缺血性坏死、骨折后,骨膜增生,又称骨膜反应,骨膜受剌激后成骨细胞活动增加引起骨膜增生,提示存在病变,X,线表现,骨皮质外致密阴影,形 态,线状，层状，葱皮状、花边状提示良性,针状，放射状提示恶性,骨与软骨内钙化,颗粒状或小环状无结构的致密影,见于,软骨源肿瘤肿瘤软骨内钙化,骨梗死骨髓内钙化,关节软骨或椎间盘退变软骨钙化,分为骨窗和软组织窗,骨窗骨皮质致密线状、带状,骨小梁细密网状,软组织窗,中等密度肌肉、肌腱、关节软骨、骺软骨、积液,低密度脂肪、气体,基本病变的,CT,表现,基本病变的,CT,表现,增强扫描的作用,进一步确定有无骨和软组织的肿瘤,骨恶性肿瘤侵犯软组织的程度,肿瘤内有否囊变、坏死,肿瘤与周围结构的关系,基本病变的磁共振表现,钙化、骨化 低信号,纤维化低信号,活动性出血,T1W,和,T2W,高信号,组织水肿,T1W,低信号、,T2W,高信号,肿 瘤,T1W,低信号、,T2W,高信号为主,坏死、囊变,T1W,低信号,T2W,高信号,关节肿胀,X,线表现,关节或其周围软组织密度增高,皮下脂肪线，肌间隙模糊、消失、推移,关节间隙正常或稍宽,关节面附近骨质略疏松,见于：关节积液，炎症、充血、水肿、出血,关节破坏,关节软骨及骨性关节面的骨质为病理组织所侵犯、替代。,X,线表现,关节间隙变窄,(,关节软骨破坏,),关节面骨质破坏、缺损,邻近松质骨破坏,后期半脱位、全脱位,见于：关节结核，化脓性关节炎、类风关等,关节退行性变,核心环节关节软骨变性,X,线表现,好发脊柱、膝关节、髋关节,早期骨性关节面异常,中期关节间隙异常狭窄,软骨下骨皮质囊变,骨性关节面骨质增生，骨赘（,spur,）,软组织关节囊增厚，韧带骨化,见于：退行性骨关节病、外伤等,关节强直,慢性关节病变后期表现,分为骨性和纤维性强直,骨性强直关节间隙消失,骨小梁贯通关节,见于化脓性关节炎,纤维强直关节间隙狭窄,无骨小梁贯穿,见于关节结核,关节纤维性强直,关节骨性强直,关节脱位,关节骨端脱位离正常相对关系,常见髋关节、肘关节、肩关节,分类,程度完全，不完全性（半脱位）,原因外伤性常伴撕裂性骨折,病理性 化脓性或结核性关节炎,先天性关节发育不良,复 习,基本病变,骨 密度增加 骨质硬化，骨膜增生，骨质坏死,密度降低骨质疏松，骨质软化，骨质破坏,软组织,肿胀,钙化和骨化,关节,关节强直关节肿胀关节破坏,关节退变关节脱位,骨与关节外伤,首选,X,线检查（软组织损伤为磁共振）,部位长骨和椎体常见,影像检查的目的,了解骨折、脱位的详情：类型、移位、原因,X,线监视下作复位治疗,复位固定后观察愈合过程及有无并发症,骨折的临床与病理,定义骨质的连续性中断,临床多有外伤史,局部疼痛、肿胀,功能障碍、肢体畸形,体检压痛、叩击痛、骨磨擦音,骨折的临床与病理,原因外伤性、病理性、疲劳性,程度完全、不完全（青枝性）,皮肤完整闭合性、开放性,形态横形、斜形、纵形、螺旋形、线形、星形,骨片情况粉碎、撕脱、嵌入、压缩、骺离,常 见 部 位 骨 折,儿童肱骨髁上骨折、骺分离 （骨折线横过喙突或鹰嘴）,青年,COLLES,骨折,（骨折线位于挠骨远端,23cm,以内）,老年 股骨颈骨折,（易发生缺血性坏死）,脊柱 常见于,C5/C6,、,T11/T12,、,L1,骨折后,7,月,X,线平片的基本表现,骨折线,骨皮质不规则的透亮线,骨小梁中断、扭曲、错位,嵌入性或压缩性骨折可观察不到骨折线,CT,、磁共振与骨折,CT,非常规检查,复杂骨折重建骨盆、脊柱、面骨等,MRI,非常规检查,隐匿性骨折,骨挫伤,骨折移位,以近端骨折段为准，判断骨折远端移位方向和程度,良好的复位,对位 骨折端相接大于二分之一,对线 近端与远端长轴近似平行,骨折愈合,肉芽组织期血肿形成，机化，肉芽组织形成,骨折线模糊,骨痂形成期骨折后,2-4,周，内外骨痂形成,骨折线消失，断端骨密度增高,骨性愈合期骨折后,3-12,周,塑型期儿童,1-2,年，成人,3-4,年,骨折并发症,延迟愈合或不愈合骨痂出现延迟、稀少或无，骨折线消失迟缓或存在,畸形愈合,骨质疏松,感染,缺血性坏死,椎间盘突出,组成纤维环、髓核、软骨板,定义髓核从破裂的纤维环进入其它区域,临床表现腰痛无,/,或伴下肢放射性疼痛,椎间盘突出,X,线有,/,或无椎间隙狭窄,CT,直接征象椎体后方软组织密度,间接征象硬膜囊及神经根受压,硬膜囊外脂肪消失,MR,清晰显示突出椎间盘,关节内结构损伤,常见结构包括半月板，韧带，滑膜等,X,线难以显示,CT,异常软组织密度,MRI,最佳方法，清晰显示,骨与关节感染,化脓性骨髓炎,急性,/,慢性化脓性骨髓炎,化脓性关节炎,硬化性骨髓炎,慢性骨脓肿,结核,骨骺、干骺端结核,骨干结核,脊椎结核,骨型关节,TB,滑膜型关节结核,化脓性骨髓炎,致病菌金葡菌,途 径血源性,附近软组织或关节直接延伸,开放性骨折,年 令儿童与青年，男女,部 位胫、股、肱、桡、干骺端与骨干,临床表现,全身：急、热、毒,局部：红、肿、热、痛,急性化脓性骨髓炎,X,线表现以骨质疏松、破坏为主,两周内可无阳性,X,线表现,急性化脓性骨髓炎,早期：肿胀，模糊,两周后出现骨的改变,干骺端松质骨骨质破坏（小梁模糊、消失）,骨膜增生（分层状、平行状、花边状）,死骨形成（长型与长轴平行、密度高于皮质）,病理性骨折,CT,与,MRI,表现,CT,（显示更清晰）,显示 软组织感染 骨膜下脓肿,骨髓内炎症 皮质破坏,死骨及小破坏区,MRI,敏感，早期发现,慢性化脓性骨髓炎,临床,慢性病程，脓腔及死骨长期存在,病理,死骨积存细菌，抗菌素不易进入,炎症呈长期慢性的过程,慢性化脓性骨髓炎,X,线表现,以骨增生硬化为主,骨皮质广泛性增生硬化,髓腔变窄皮质内膜增生,轮廓增粗变形皮质外膜增生,破坏死腔及死骨,软组织萎缩,MRI,表现,增生、硬化的骨质均为低信号,肉芽组织,T1WI,低或稍高信号,T2WI,为高信号,慢性化脓性骨髓炎,化脓性关节炎,致病菌金黄色葡菌、链球菌、肺炎双球菌,感染途径血液至滑膜,骨髓炎直接蔓延,好发于髋，膝关节承重面,临床与病理,临床急性发病,病理滑膜充血，水肿,关节内脓性渗液,软骨下骨质侵蚀,后期关节强直,X,线表现,早期关节周围软组织肿胀，间隙稍增,活动期关节间隙变窄,关节承重面骨质破坏,脱位,恢复期可出现关节强直,骨与关节结核,骨质疏松、骨质破坏为主,慢性疾病,原发病灶多见肺部,途径血行性至骨与关节,年令各年龄段,部位椎体、骨骺、干骺端、关节滑膜,骨骺、干骺端结核,X,线表现,骨骺、干骺端松质骨内局部性骨质破坏,“泥沙样”死骨,易向关节方向扩展形成关节结核,骨干结核,短骨多（指、掌、趾、跖）,好发于,5,岁以下儿童，常双侧，多发,X,线表现,软组织梭形肿胀,早期呈骨质疏松,骨干内圆形或多房形囊状破坏区,骨皮质变薄，骨干膨胀,“骨气鼓”,脊椎结核,好发部位顺次为：腰、胸、颈、骶尾,X,线表现,椎体楔形变（松质骨破坏和脊柱承重）,椎间隙变窄或消失（早期病变累及椎体上下缘）,冷脓肿形成,脊椎后突，侧弯畸形,关 节 结 核,骨型关节结核,滑膜型关节结核,骨型关节结核,以骨骺、干骺端结核为基础,关节周围软组织肿胀,关节间隙不对称,关节骨质的破坏,X,线表现较典型，诊断不难,滑膜型关节结核,X,线表现,早期 肿胀,关节间隙可增宽,进展期骨质疏松,虫蚀状，对称性关节边缘破坏,关节间隙变窄出现较晚（缺少蛋白溶解酶）,晚期关节纤维性强直,骨肿瘤,影像学在骨肿瘤诊治中的作用,显示（定位）肿瘤瘤体,临近组织,判断（定性）良性、恶性,原发性、转移性,确诊临床、实验室检查,影像学,病理检查,影像学评价,发病部位,年龄各种肿瘤有一定的年龄分布规律,病变数目单发（原发），多发（转移）,骨质变化良（边薄、膨胀）恶（破坏）,骨膜增生良（无）恶（有）,软组织变化良（推移）恶（侵润）,骨肿瘤分类,分 类 良 性 恶 性,软骨细胞 软骨瘤,骨软骨瘤 软骨肉瘤,骨细胞 骨瘤 骨肉瘤,破骨细胞 巨细胞 恶性巨细胞瘤,骨髓组织,Ewing,氏瘤,骨髓瘤,结缔组织 纤维瘤,脂肪瘤 纤维肉瘤,脂肪肉瘤,常见骨肿瘤发病年龄,骨软骨瘤,10-20,岁,Ewing,氏瘤,5-20,岁,软骨瘤,10-50,岁 骨髓瘤,40-80,岁,巨细胞瘤,20-45,岁 纤维肉瘤,30-45,岁,骨肉瘤,10-25,岁 转移瘤,40-80,岁,骨良、恶性肿瘤鉴别,良性 恶性,生长 缓慢 无转移 迅速 有转移,病灶 膨胀，轮廓清 轮廓模糊，边界不清,骨皮质 完整、变薄 中断，破坏,骨膜增生 无 针状，放射状,软组织 正常 或移位 肿块、钙化或瘤骨,良性骨肿瘤,骨瘤（,osteoma,）,骨软骨瘤（,osteochondroma,）,骨巨细胞瘤（,giant cell tumor of bone,）,骨瘤（,osteoma,）,最常见的良性骨肿瘤,临床与病理,年龄,1130,岁患者,部位颅骨和面骨,症状不一定有,病理 分化良好的成熟骨组织构成,影像学表现,X,线表现,半球状或分叶状边缘光滑的高密度影,C T,骨软骨瘤（,osteochondroma,）,临床与病理,年龄儿童和少年多见,部位长骨干骺端，股骨远端和胫骨近端,症状一般无症状,病理,骨性基底软骨帽纤维包膜,影像学表现,X,线表现,干骺端，背离关节生长,细蒂或宽基底与骨相连,顶部软骨帽钙化,细蒂或宽基底,骨巨细胞瘤,起源于骨胳结缔组织的间充质细胞,占骨肿瘤,1015%,临床与病理,年龄,2040,岁,部位已闭合的四肢长骨骨骺,病理分型非侵袭性 侵袭性,骨巨细胞瘤,X,线表现,特点偏心性、膨胀性生长,X,线表现分为 典型性和非典型性,典型性皂泡样，膨胀性生长,非典型性溶骨性破坏（骨皮质吸收，破坏）,肿瘤内无钙化,骨肉瘤,临床与病理,年龄,1120,岁,部位膝关节，肩关节,临床表现痛、肿、早期远处转移,病理学特点肿瘤性骨组织,骨肉瘤,分型,成骨型肿瘤性骨样组织和骨组织成分为主,溶骨型破骨成分为主,混合型 上述成分混合,骨肉瘤,影像学表现,骨髓腔内不规则的骨破坏和骨增生,骨皮质的破坏,骨膜增生,-,葱皮样、放射状、,Codman,三角（袖口征）,软组织肿块,肿瘤骨,诊断骨肉瘤要点,云絮状、针状、斑块状,骨肉瘤,不同期的肿瘤造成不同的影像学表现,成骨型,骨增生,（为主）,骨破坏骨膜反应 软组织肿块,溶骨型,骨破坏,（为主）,骨增生骨膜反应软组织肿块,混合型,上述成分混合（临床最常见）,骨转移性肿瘤,原发癌依次来自,乳腺、甲状腺、前列腺、肺、,肾、鼻咽、宫颈,好发于,脊柱,、骨盆、肋骨、颅骨,长骨见于膝肘部以上，远端少见,可分溶骨型、成骨型及混合型,溶骨型转移,多见于肾、甲状腺、肺、宫颈、肠癌,多发性蚕食或鼠咬状骨质破坏,病灶可融合成大片溶骨区,常并发病理骨折,很少出现骨膜反应,F 88Y,成骨型转移,多见于,前列腺、乳腺、,鼻咽、膀胱、肺癌,带瘤生存,斑点状或块状骨质硬化影，边缘不整,骨小梁增厚，间隙变窄,骨外形大多不变,骨囊肿,X,线表现,卵圆型或圆形、边界清晰的均匀囊状病灶,膨胀性，沿骨干长轴发展,病理性骨折,类风湿性关节炎（,RA,）,全身性结缔组织病，与感染与变态反应有关,多见于中年女性,病理滑膜炎症、增生、肉芽组织形成、纤维化,类风湿性关节炎,X,线表现,早期关节周围软组织肿胀、骨质疏松,中期关节面骨质破坏、糜烂呈小囊样变,关节间隙变窄,晚期骨质疏松显著，软组织萎缩,关节半脱位或全脱位，畸形,关节纤维性强直,强直性脊柱炎,（,Ankylosing Spondylitis,）,以中轴关节慢性炎症为主的全身疾病，原因不明,几乎都累及骶髂关节。,病理非特异性炎症滑膜炎症和血管翳,临床发病隐匿,下腰痛，脊柱活动受限，晨僵,部位,骶髂关节（,100,），,自下而上,强直性脊柱炎,骶髂关节 鼠咬状破坏，狭窄、骨性强直,竹节状脊柱纤维环和韧带的骨化。,累及大关节双侧对称性破坏，骨性强直,骨缺血性坏死,病因不明确,微血管网破坏，血管内凝血？,病理破坏骨细胞坏死、骨质吸收、关节面塌陷,修复肉芽组织形成，新生血管形成,临床疼痛、肿胀、跛行、活动受限,复 习,炎症,骨髓炎,结核,肿瘤,骨肉瘤,良，恶性骨肿瘤鉴别,思考题,急慢性骨髓炎的影像异同点,骨肉瘤的病理分型和影像表现的关系,良，恶性骨肿瘤的鉴别点,骨肿瘤影像诊断流程,谢谢,MERCI,
