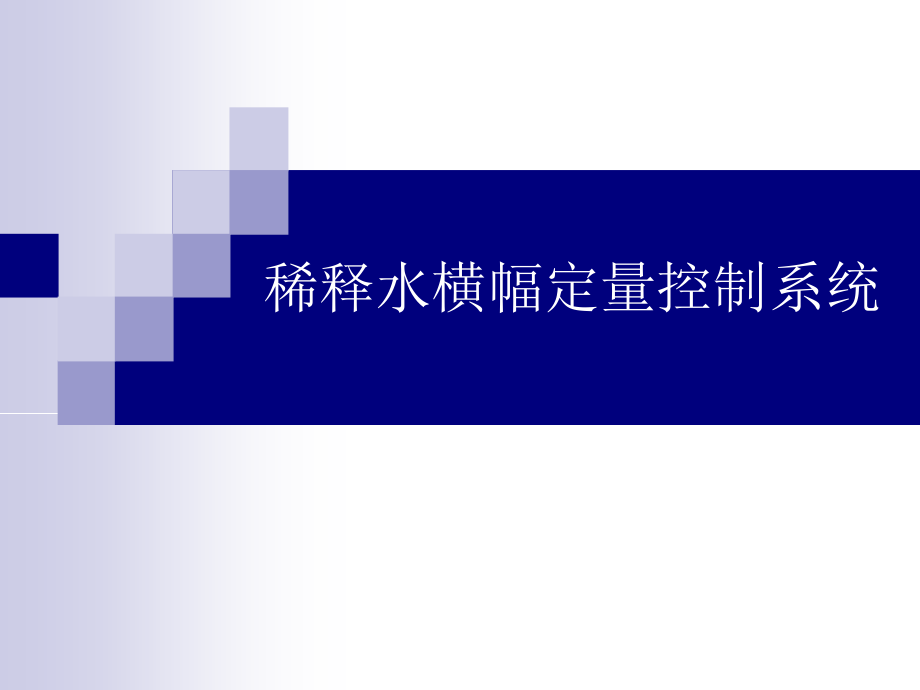

稀释水横幅定量控制系统教程文件.ppt

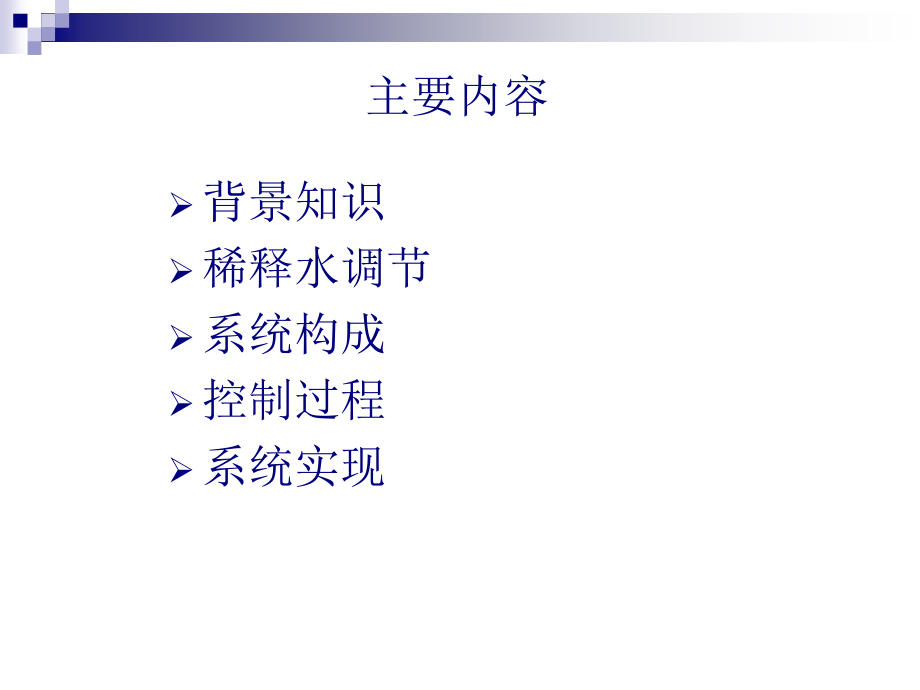

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,稀释水横幅定量控制系统,背景知识,稀释水调节,系统构成,控制过程,系统实现,主要内容,背景知识,-,纸机,背景知识,-,相关控制系统,DCS,：高速纸机最佳工况控制系统，实现纸机快速、平稳运行。,QCS,：纸页质量控制系统，实现检测（扫描系统）、反馈、调控，保证纸页最佳质量要求。,MCS,：造纸机设备本体控制系统，特别是传动系统的正常运行。,WMS,：纸页断纸监测，实现完善的检测报警系统,WIS,：纸页纸病监测，实现完善的检测报警系统,背景知识,-,定量,纸机的,QCS,主要包括定量、水分、厚度三部分的控制，分别位于纸机的流浆箱、压榨、压光部分,.,定量,：每平方米纸张的重量,(g/m,2,),，如,70g/m,2,.,定量的控制包括纵向控制,(Machine Direction-MD),与,横向控制,(Cross Direction-CD).MD,通过调整下唇板及上网纸浆悬浮液浓度来控制；,CD,则通过调节上唇板及纸浆浓度来控制,.,稀释水调节,-,两种方式,横幅定量的传统控制方法一般通过机械式调节唇口弯曲变形来实现，这种方法的缺点是调节精度差、灵敏度和分辨率较低,.,在流浆箱上加装稀释水调节装置的,稀释水式控制,可以显著改善纸页的横幅定量差，其核心技术是通过改变局部浆料浓度而实现纸页横幅定量差的调节，这种控制方式也更智能、简便,.,稀释水调节,-,装置,稀释水调节,-,机理,假设把唇口沿全幅宽,B,分为,i,等份，则各小段唇口纸浆悬浮液流量,(,以绝干浆量计算,),Q,i,为,：,式中：,C,i,各段唇口浆流浓度；,A,i,各段唇口面积；,V,i,各段唇口浆流速度；,H,i,各段唇口开口高度；,从上式可以得到纸页横幅定量的两种调节方法：唇板局部开度调节法与稀释水局部浓度调节法。,稀释水调节,-,机理,当从扫描架出测得纸的定量过高时，将阀门开度调大，稀释水通过稀释浆的浓度达到将定量调小的目的；反之，同理,.,但稀释水流量不应过大，以免加大干燥的能耗,.,系统构成,-Honeywell,系统构成,-Metso,系统构成,控制过程,控制过程,扫描架扫描并计算纸页的横幅定量,(Measured Profile),，并传送到,OPC,服务器中；,OPC,服务器根据,Measured Profile,与,Target Profile,计算出,Actuator Profile(Setpoint),，并通过,OPC,通讯传送到,OPC,客户端中；,OPC,客户端通过,RS-485,通讯将,Setpoint,发送到执行器中；,控制过程,相应分区的执行器控制稀释水阀达到要求开度以使相应比例的稀释水与浆料混合，从而调节纸浆浓度以实现控制纸页横向定量的均匀一致；,同时执行器将阀门的实际开度,(Position),传送到,OPC,客户端，,OPC,客户端再将,Position,曲线反馈到,OPC,服务器中，以待下一次计算,Setpoint,曲线,.,Thank you,
