网上商城系统建模.doc

。
UML建模-网上商城系统

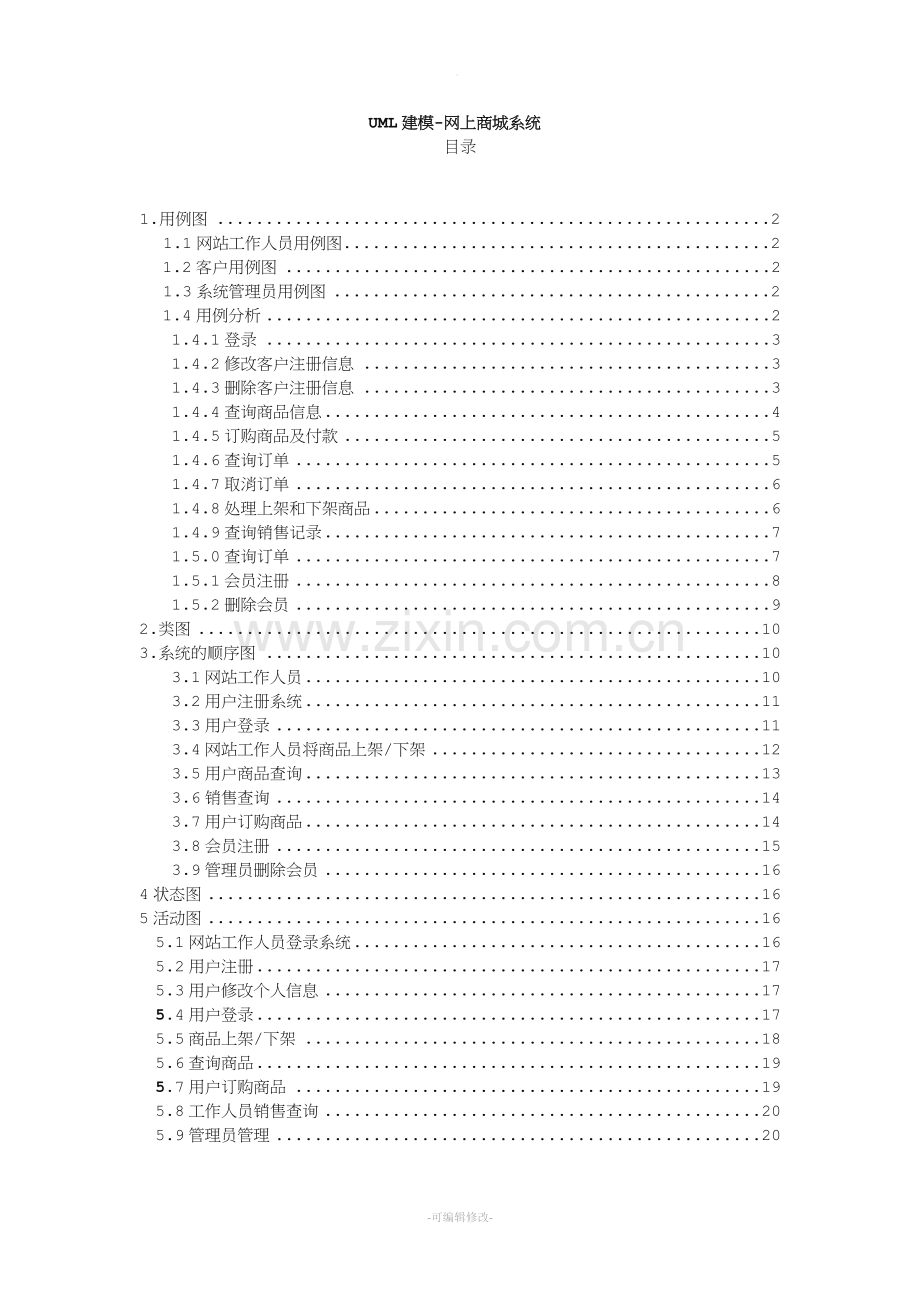

目录

1.用例图 2
1.1网站工作人员用例图 2
1.2客户用例图 2
1.3系统管理员用例图 2
1.4用例分析 2
1.4.1登录 3
1.4.2修改客户注册信息 3
1.4.3删除客户注册信息 3
1.4.4查询商品信息 4
1.4.5订购商品及付款 5
1.4.6查询订单 5
1.4.7取消订单 6
1.4.8处理上架和下架商品 6
1.4.9查询销售记录 7
1.5.0查询订单 7
1.5.1会员注册 8
1.5.2删除会员 9
2.类图 10
3.系统的顺序图 10
3.1网站工作人员 10
3.2用户注册系统 11
3.3用户登录 11
3.4网站工作人员将商品上架/下架 12
3.5用户商品查询 13
3.6销售查询 14
3.7用户订购商品 14
3.8会员注册 15
3.9管理员删除会员 16
4状态图 16
5活动图 16
5.1网站工作人员登录系统 16
5.2用户注册 17
5.3用户修改个人信息 17
5.4用户登录 17
5.5商品上架/下架 18
5.6查询商品 19
5.7用户订购商品 19
5.8工作人员销售查询 20
5.9管理员管理 20

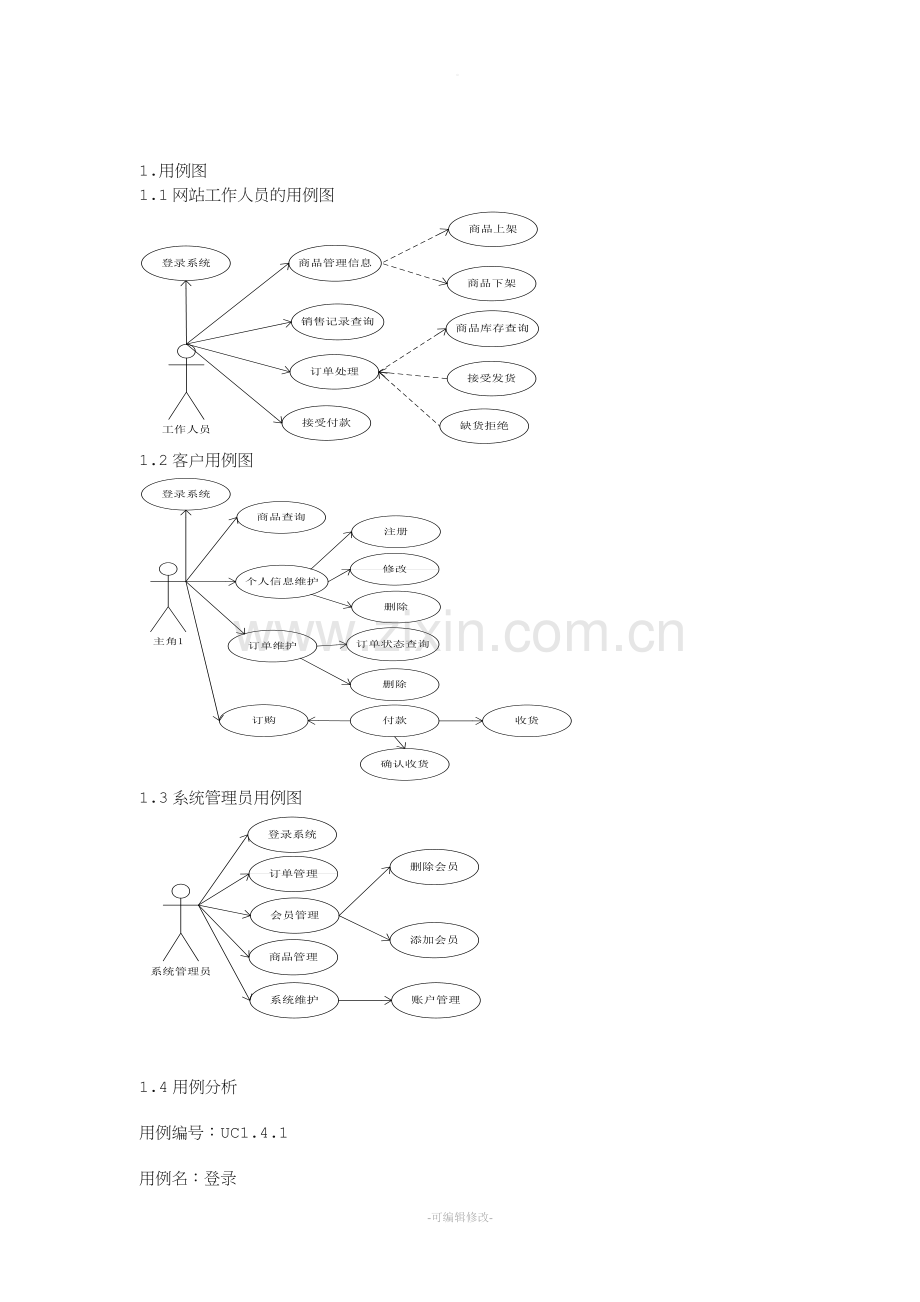

1.用例图
1.1网站工作人员的用例图

1.2客户用例图

1.3系统管理员用例图

1.4用例分析
用例编号：UC1.4.1
用例名：登录
执行者：客户，网站工作人员,系统管理员
基本路径：
1. 进入网上商城系统，用例开始；
2. 系统提示输入用户名和密码；
3系统验证用户名和密码；
5.系统返回上一级，等待下一次操作。
扩展：
3a.验证用户名和密码时，出现错误；
3b.验证用户名和密码都正确，系统进入下一个界面。
用例编号：UC1.4.2
用例名：修改客户注册信息
执行者：客户
基本路径
1.客户进入登录界面，用例开始；
2. 客户进入修改注册信息界面；
3. 输入基本信息（姓名，密码，性别）；
4.确认修改
5. 系统对客户信息进行修改
6 系统自动更新一条记录
7. 系统回到上一界面，等待处理下一业务
扩展
3a.如果输入正确，则返回查找的客户信息
3b.如果输入错误，则会提示您输入的关键字有误，请重新再输入
用例编号：UC1.4.3
用例名：删除客户注册信息
执行者：客户
基本路径
1.客户进入登录界面，用例开始；
2. 客户进入删除注册信息界面；
3. 系统要求输入客户基本信息（姓名，密码，性别）；
4.确认删除；
5. 系统将会自动删除该相应的客户信息记录；
6. 系统回到上一界面，等待处理下一业务
扩展
3a.如果输入正确，则删除相应的客户注册信息；
3b.如果输入错误，则会提示您输入的关键字有误，请重新再输入
用例编号：UC1.4.4
用例名：查询商品信息
执行者：客户
基本路径
1.进入登录界面，用例开始；
2.进入查询商品信息界面；
3. 系统要求输入客户基本信息（姓名，密码，性别）；
4.确认查看；
5. 系统将会自动查找到该相应的商品信息记录；
6. 系统回到上一界面，等待处理下一业务。
扩展
3a.如果输入正确，则查找到相应的商品信息；
3b.如果输入错误，则会提示您输入的关键字有误，请重新再输入
用例编号：UC1.4.5
用例名：订购商品及付款
执行者：客户
基本路径
1.进入登录界面，用例开始；
2.进入订购商品界面；
3. 系统要求确认是否付款；
4.确认付款；
5. 系统将会自动记录并处理交易信息；
6. 系统回到上一界面，等待处理下一业务。
扩展
3a.如果信息正确，则付款成功；
3b.如果信息错误，则会提示您输入的关键字有误，请重新再输入
用例编号：UC1.4.6
用例名：查询订单
执行者：客户
基本路径
1.进入网上商城系统登录界面，用例开始；
2.系统要求输入用户信息（姓名，密码）
3. 输入商品信息
4.确认查看
5. 系统显示所查询的订单
6. 系统回到上一界面，等待处理下一业务。
扩展
2a.如果输入正确，则进入下一个页面；
2b.如果输入错误，则会提示您输入的关键字有误，请重新再输入
用例编号：UC1.4.7
用例名：取消订单
执行者：客户
基本路径
1. 进入网上商城系统登录界面，用例开始；
2. 系统要求输入用户信息（姓名，密码）
3. 进入取消订单页面
4.确认取消
5. 系统将会自动取消该订单；
6. 系统回到上一界面，等待处理下一业务。
扩展
2a.如果输入正确，则进入下一个页面；
2b.如果输入错误，则会提示您输入的关键字有误，请重新再输入
用例编号：UC1.4.8
用例名：处理上架和下架商品
执行者：网站工作人员
基本路径
1.进入网上商城系统登录界面，用例开始；
2.系统要求输入网站工作人员基本信息（姓名，密码，性别，所在部门）；
3.输入正确；
4.进入商品处理页面；
5.处理完成；
6. 系统回到上一界面，等待处理下一业务。
扩展
2a.如果输入正确，则进入下一个页面；
2b.如果输入错误，则会提示您输入的关键字有误，请重新再输入
用例编号：UC1.4.9
用例名：查询销售记录
执行者：网站工作人员
基本路径
1.进入网上商城系统登录界面，用例开始；
2.系统要求输入网站工作人员基本信息（姓名，密码，性别，所在部门）；
3.输入正确；
4.进入商品销售记录页面；
5.系统要求输入查询信息；
6.输入正确
7.系统则显示销售记录信息
8. 系统回到上一界面，等待处理下一业务。
扩展
2a.如果输入正确，则进入下一个页面；
2b.如果输入错误，则会提示您输入的关键字有误，请重新再输入
用例编号：UC1.5.0
用例名：查询订单
执行者：网站工作人员
基本路径
1.进入网上商城系统登录界面，用例开始；
2.系统要求输入网站工作人员基本信息（姓名，密码，性别，所在部门）；
3.输入正确；
4.进入订单处理页面；
5.输入查询的商品信息；
6输入正确
7系统显示订单信息
8. 系统回到上一界面，等待处理下一业务。
扩展
2a.如果输入正确，则进入下一个页面；
2b.如果输入错误，则会提示您输入的关键字有误，请重新再输入
用例编号：UC1.5.1
用例名：会员注册
执行者：客户
基本路径
1.进入网上商城系统登录界面，用例开始；
2.系统要求输入顾客基本信息（姓名，密码，性别）；
3.输入正确；
4.注册成功；
7系统显示会员编号
8. 系统回到上一界面，等待处理下一业务。
扩展
2a.如果输入正确，则进入下一个页面；
2b.如果输入错误，则会提示您输入的关键字有误，请重新再输入
用例编号：UC1.5.2
用例名：删除会员
执行者：系统管理员
基本路径
1.进入网上商城系统登录界面，用例开始；
2.系统要求输入系统管理员基本信息（用户名，密码）；
3.输入正确；
4.进入会员管理页面；
5.输入所要删除的会员信息；
6输入正确
7系统显示所查询的会员信息
8.确认删除
9．删除成功
10.系统回到上一界面，等待处理下一业务。
扩展
2a.如果输入正确，则进入下一个页面；
2b.如果输入错误，则会提示您输入的关键字有误，请重新再输入
2.类图

3．顺序图
3.1网站工作人员登录系统的顺序图

3.2用户注册系统的顺序图

3.3用户登录顺序图

3.4商品上架和下架的顺序图

3.5用户查询所需商品

3.6销售查询

3.7用户订购商品

3.8会员注册

3.9 删除会员

4.状态图

5.活动图
5.1网站工作人员登录系统

5.2用户注册

5.3用户修改个人信息

5.4用户登录

5.5商品上架/下架

5.6查询商品

5.7用户订购商品

5.8工作人员销售查询

5.9管理员管理

THANKS !!!
