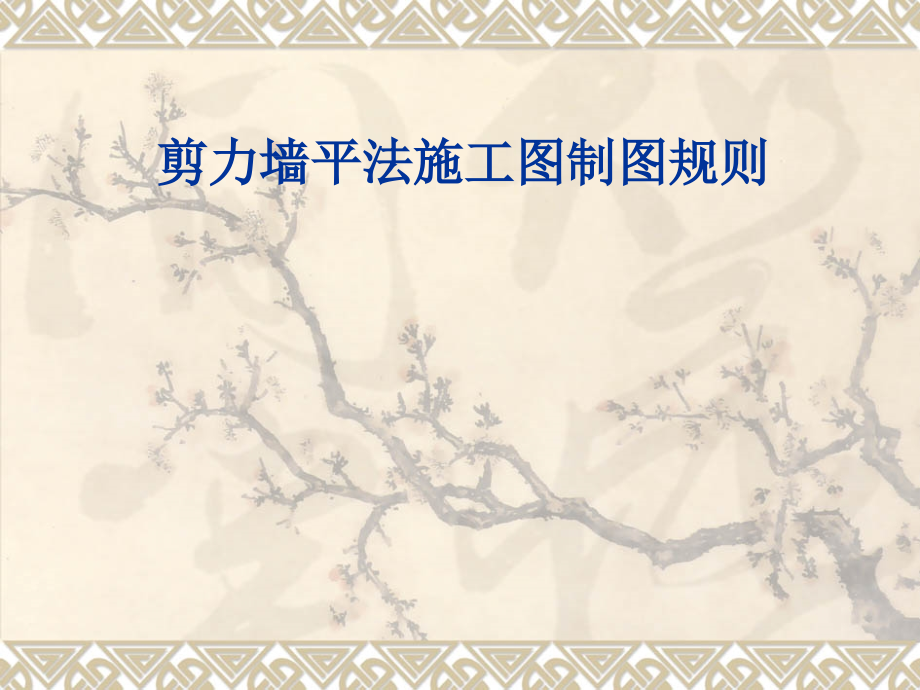

剪力墙平法施工图规则讲课教案.ppt

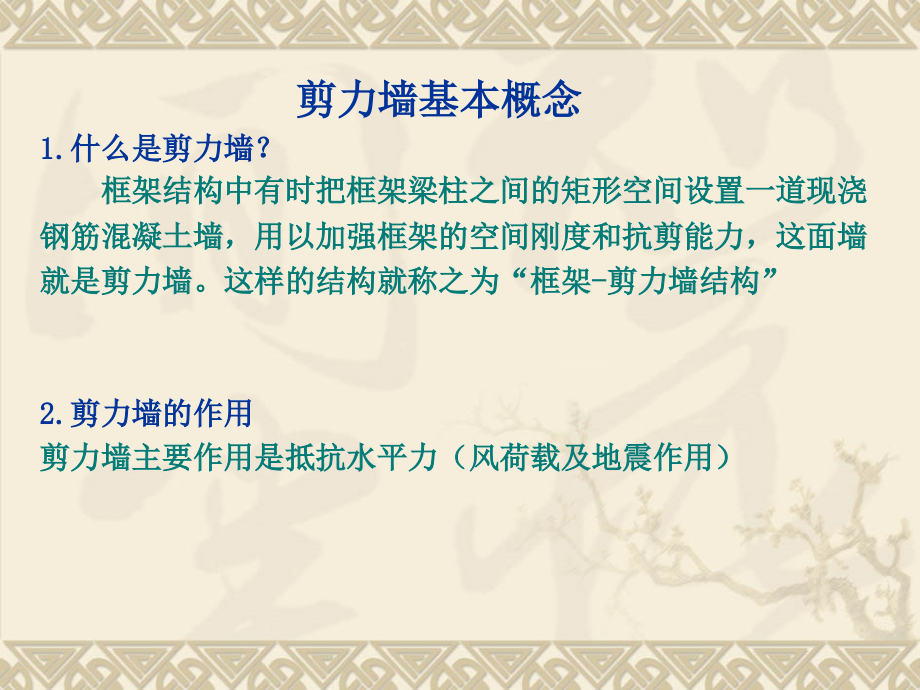

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,剪力墙平法施工图制图规则,剪力墙基本概念,1.什么是剪力墙？,框架结构中有时把框架梁柱之间的矩形空间设置一道现浇,钢筋混凝土墙，用以加强框架的空间刚度和抗剪能力，这面墙,就是剪力墙。这样的结构就称之为“框架-剪力墙结构”,2.剪力墙的作用,剪力墙主要作用是抵抗水平力（风荷载及地震作用）,剪力墙平法施工图,剪力墙平法施工图：,指在剪力墙布置图上采用,列表注写法,或,截面注写法表示,。,剪力墙平法施工图的表示方法：,1.1 剪力墙施工图表示方法,（1）,列表注写方式,（2）,截面注写方式,剪力墙平面布置图可采用适当比例单独绘制，也可与柱或梁平面布置图合并绘制。,当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制剪力墙平面布置图。,对于轴线未居中的剪力墙（包括端柱），应标注其偏心定位尺寸。,列表注写方式,指分别在,剪力墙柱表,、,剪力墙身表,和,剪力墙梁表,中，对应,于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何,尺寸与配筋具体数值的方式，来表示剪力墙平法施工图（见,平法3.2.6a及图3.2.6b）,剪力墙由,剪力墙柱,、,剪力墙身,和,剪力墙梁,三类构件构成,。,1.剪力墙柱表内容：,（1）注写墙柱编号以及绘制截面配筋图,编号由,墙柱类型代号,和,序号,组成,墙柱类型,代号,序号,约束边缘构件,YBZ,构造边缘构件,GBZ,非边缘构件,AZ,扶壁柱,FBZ,扶壁柱：,扶壁柱是指为了增加墙的强度或刚度，紧靠墙体并与墙体同时施工的柱,扶壁柱一般用于砌体结构，而且在厂房中应用的比较多。由于砖墙比较长，为了提高它的稳定性，用扶壁柱给它提供一个支撑点。挡土墙中也有，一般是和挡土墙一起整浇的混凝土构件。,约束边缘构件,构造边缘构件,（1）注写墙柱编号，绘制该墙柱的截面配筋图，标注墙柱几何尺寸,（2）注写各段墙柱的起止标高,自墙柱根部往上以变截面位置或截面未变但配筋改变处为,界分段注写。,墙柱根部标高：指基础顶面标高（如为框支剪力墙结构则为框,支梁顶面标高）。,框支梁,的由来：因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。当布置的转换梁支撑上部的剪力墙的时候，转换梁叫,框支梁,，支撑框支梁的柱子就叫做框支柱,（3）注写各段墙柱的纵向钢筋和箍筋,纵向钢筋：注写总配筋值,箍筋：注写方式与柱箍筋相同,含水平与竖向分布钢筋的排数,由,墙身代号,、,序号,以及,墙身所配置的水平与竖向分布钢筋的排数,组成，其中，排数注写在括号内。,表达形式：QXX（X排）。,2.剪力墙身表内容：,（1）注写墙身编号,（2）注写各段墙身起止标高,自墙身根部往上以变截面位置或截面未变但配筋改变处,为界分段注写。,墙身根部标高,：指基础顶面标高（框支剪力墙结构则为框支梁,的顶面标高）。,写数值为一排水平分布钢筋和竖向分布钢筋的规格与间距,（3）注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值,3.剪力墙梁表内容：,（1）注写梁编号,墙梁类型,代号,序号,连梁,LL,连梁（对角暗撑配筋）,LL(JC),连梁（交叉斜筋配筋）,LL(JX),连梁（集中对角斜筋配筋）,LL(DX),暗梁,AL,边框梁,BKL,连梁,：在剪力墙结构和框架剪力墙结构中,连接墙肢与墙肢,连梁是指两端与剪力墙相连且跨高比小于5的梁。连梁一般具有跨度小、截面大,与连梁相连的墙体刚度又很大等特点。一般在风荷载和,地震荷载,的作用下,连梁的内力往往很大,（2）注写墙梁所在楼层号。,（3）注写墙梁顶面标高高差,指相对于墙梁所在结构层楼面标高的高差值，墙梁标高大,于楼面标高为正值，反之为负值，当无高差时不注。,（4）注写墙梁截面尺寸 ，上部纵筋，下部纵筋和箍筋的具体数值。,截面注写方式,指在分标准层绘制的剪力墙平面布置图上，以直接在墙,柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达,剪力墙平法施工图。,施工图绘制时，按以下几点绘制：,选用适当比例原位放大绘制剪力墙平面布置图，其中对墙柱绘制配筋截面图；对所有墙柱、墙身、墙梁分别按规定进行编号，并分别在相同编号的墙柱、墙身、墙梁中选择一根墙柱、一道墙身、一根墙梁进行注写。,从相同编号的墙柱中选择一个截面，标注全部纵筋及箍筋的具体数值,从相同编号的墙身中选择一道墙身，按顺序引柱的内容为：,墙身编号,（应包括注写在括号内墙身所配置的水平与竖向分布钢筋的排数）、,墙厚尺寸,，,水平分布钢筋,、,竖向分布钢筋,和,拉筋,的具体数值。,从相同编号的墙梁中选择一根墙梁，按顺序引注的内容为：注写墙梁编号墙梁截面尺寸，墙梁箍筋，上部纵筋，下部纵筋，和墙梁顶面标高高差的具体数值。,当墙身水平分布钢筋不能满足连梁、暗梁及边框梁的梁侧面纵向构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，注写时，以大写字母G打头，连续注写直径与间距。,无论采用列表注写方式还是截面注写方式，剪力墙上,的洞口均可在剪力墙平面布置图上原位表达,1.2 剪力墙洞口表示方法,洞口的具体表示方法,1.在剪力墙平面布置图上绘制洞口示意，并标注洞口中心的,平面定位尺寸。,2.在洞口中心位置引注：,（1）洞口编号，,（2）洞口几何尺寸，,（3）洞口中心相对标高，,（4）洞口每边补强钢筋,具体规定如下：,（1）洞口编号：,矩形洞口为 JDXX（XX为序号），,圆形洞口为 YDXX（XX为序号）；,（2）洞口几何尺寸：,矩形洞口为洞宽x洞高（），,圆形洞口为洞口直径D；,（3）洞口中心相对标高,相对于结构层楼（地）面标高的洞口中心高度。当其高于,结构层楼面时为正值，低于结构层楼面时为负值。,（4）洞口每边补强钢筋,分以下几种不同情况：,当矩形洞口的洞宽、洞高均大于,800,时，如果设置构造补,强纵筋，即洞口每边加钢筋 且不小于同向被切断钢,筋总面积的,50%,，本项免注,。,例,JD 3,+3.100,，表示,3,号矩形洞口，洞宽,400,，洞高,300,，洞口中心距本结构层楼面,3100,，洞口每边补强钢筋按构造配置,。,当矩形洞口的洞宽、洞高均不大于800时，如果设置补强,纵筋大于构造配筋，此项注写在洞口每边补强钢筋的数值。,例 JD 2 +3.100 ，表示2号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100，洞口每边补强钢为,。,当矩形洞口的洞宽大于,800,时，在洞口的上、下需设置补,强暗梁，此项注写为洞口上、下每边暗梁的纵筋与箍筋的具体,数值（在标准构造详图中，补强暗梁梁高一律定为,400,，施工,时按标准构造详图取值，设计不注。当设计者采用与该结构详,图不同的做法时，应另行注明）；当洞口上、下边为剪力墙连,梁时，此项免注；洞口竖向两侧按边缘构件配筋，亦不在此项,表达。,例,JD 5,+1.800,，表示,5,号矩形洞口，洞宽,1800,，洞高,2100,，洞口中心距本结构层楼面,1800,，洞口上下设补强暗梁，每边暗梁纵筋为 ，箍筋为 。,当圆形洞口设置在连梁中部,1/3,范围（且圆洞直径不应大,于,1/3,梁高）时，需注写在圆洞上下水平设置的每边补强纵筋,与箍筋。,当圆形洞口设置在墙身或暗梁、边框梁位置，且洞口直径,不大于,300,时，此项注写洞口上下左右每边布置的补强纵筋的,数值。,当圆形洞口直径大于,300,，但不大于,800,时，其加强钢筋在,标准构造详图中系按照圆外切正六边形的边长分向分布置（请,参考对照本图集中相应的标准构造详图），设计仅需注写六边,形中一边补强钢筋的具体数值。,
