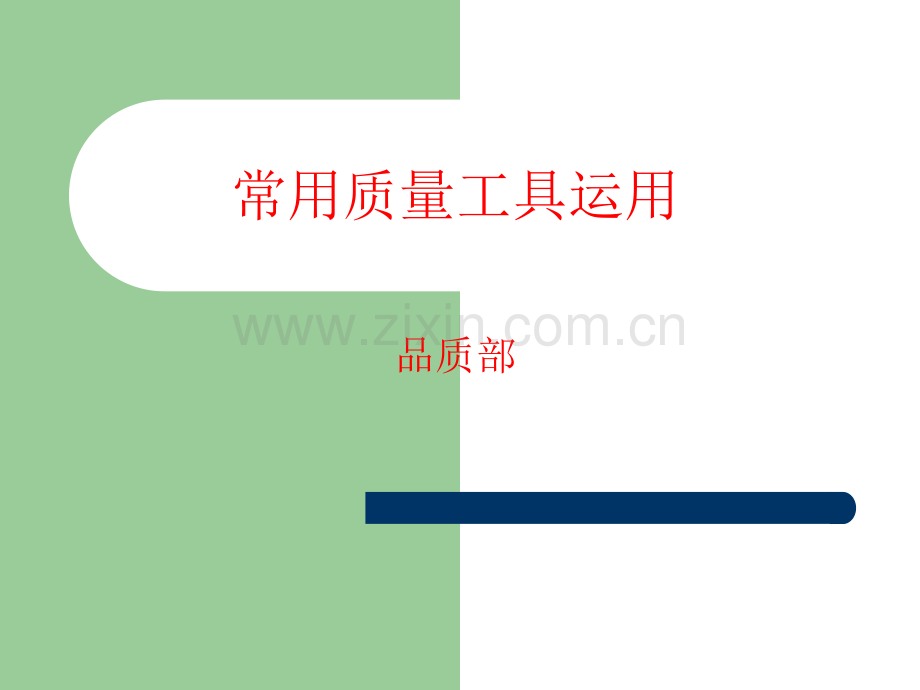

常用质量工具运用.ppt

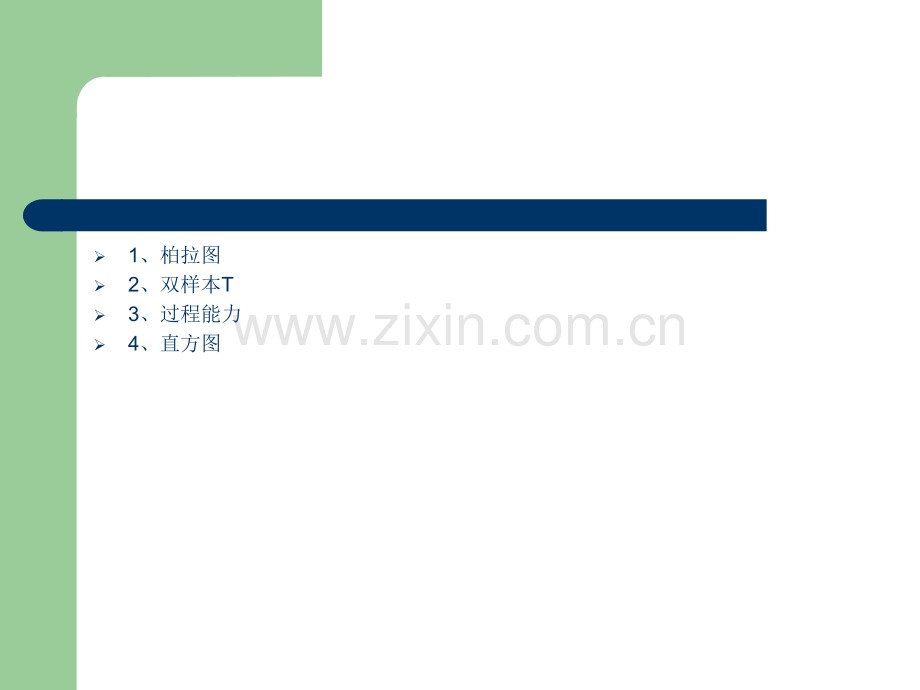

常用质量工具运用品质部1、柏拉图2、双样本T3、过程能力4、直方图1、柏拉图（排列图）录入缺陷种类录入每种缺陷的数量作用：可抓住影响质量的主原因素，对影响较大的原因进行控制。点击统计选择质量工具点击Pareto图选择已整理成表格的缺陷数据选择缺陷选择数量选择不合并（缺陷种类少的时候）点击确定显示出：各种缺陷的数量以及占比；不良的TOP排名2、双样本T分别录入两组数据：可以是两副模具、改善前后、左右等等作用：判断两组数据是否存在明显差异。点击统计选择基本统计量点击双样本t选择样本在不同列中选择数据1选择数据2点击确定P值0.5；两组数据无明显差异；反之有明显差异3、过程能力作用：通过测量有限的数据计算整体零件是否满足规范值。录入数据（至少30个）点击统计选择质量工具选择过程能力点击正态方法1：选择数据子组大小输入5录入规范上下限点击确定CPK或PPK1.33方法2：点击统计选择质量工具选择Capbility Sixpack点击正态选择数据子组大小输入5录入规范上下限点击确定CPK或PPK1.33注意：注意：P P值需要值需要0.050.05，数，数据符合正态分布，否则计据符合正态分布，否则计算出的算出的CPK/PPKCPK/PPK不是真实有不是真实有效的效的4、直方图作用：通过分析数据（一般不低于50个）判断整体的分布情况，预测产品的质量和不合格率。录入数据，一般不低于50个点击图形选择直方图选择简单/或包含拟合点击确定选择数据点击确定正常型：过程处于稳定的图型，形状中间高两边低，左右近似对称。孤岛型：在直方图旁边有孤立的小岛出现，当这种情况出现时，过程中有异常原因。如：原材料变化，不熟练的新工人，测量误差等双峰型：当直方图中出现了两个峰，这是由于测量值来自两个总体。如：两种有一定差别的原料所生产的产品混在一起，或者两种产品混在一起。陡壁型：当直方图像高山的陡壁向一方切斜时，通常表现在产品质量较差时，为了符合标准的产品，需要进行全检剔除不合格品。
