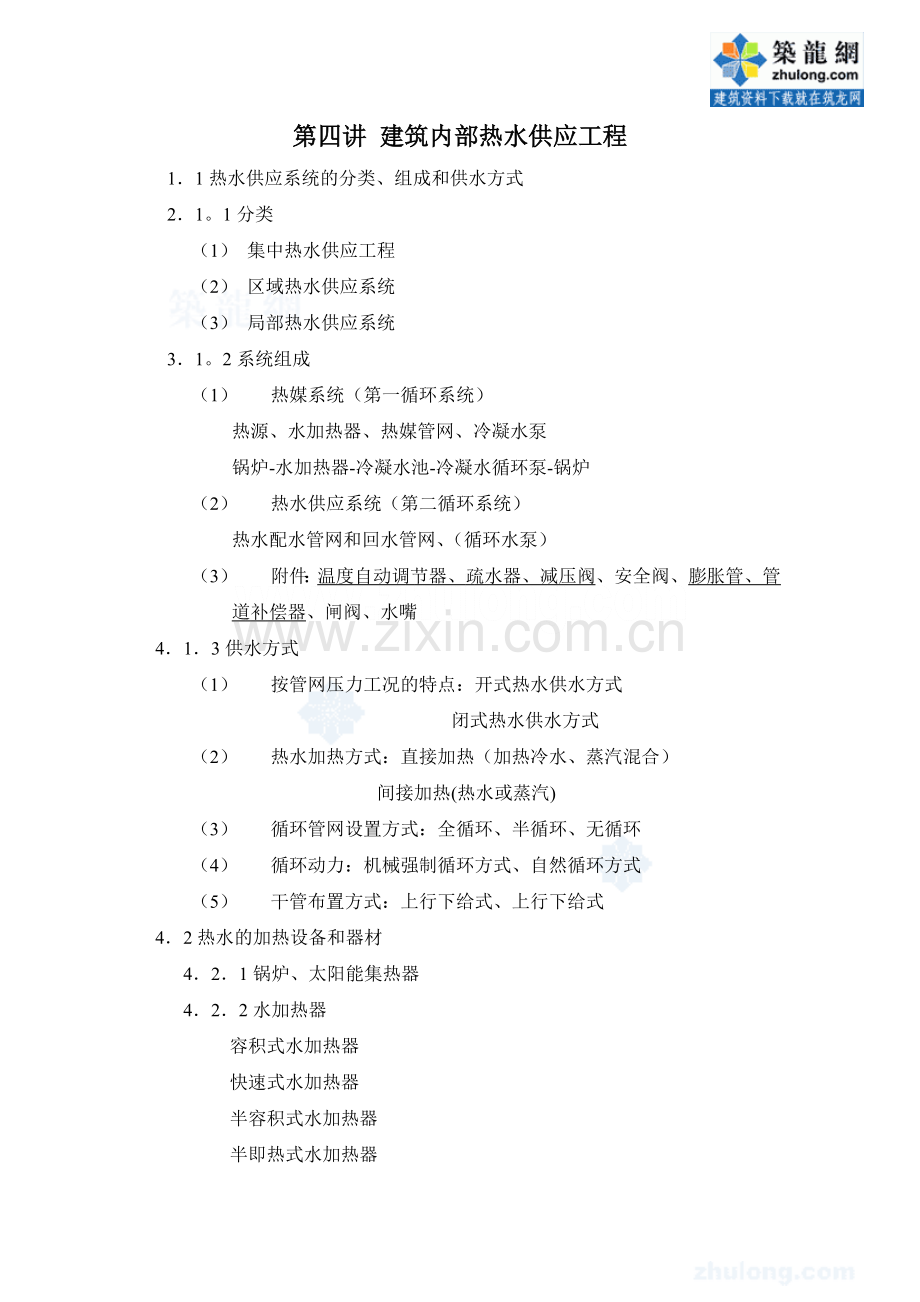

第四讲 建筑内部热水供应工程
1． 1热水供应系统的分类、组成和供水方式
2． 1。1分类
（1） 集中热水供应工程
（2） 区域热水供应系统
（3） 局部热水供应系统
3． 1。2系统组成
（1） 热媒系统（第一循环系统）
热源、水加热器、热媒管网、冷凝水泵
锅炉-水加热器-冷凝水池-冷凝水循环泵-锅炉
（2） 热水供应系统（第二循环系统）
热水配水管网和回水管网、（循环水泵）
（3） 附件：温度自动调节器、疏水器、减压阀、安全阀、膨胀管、管道补偿器、闸阀、水嘴
4．1． 3供水方式
（1） 按管网压力工况的特点：开式热水供水方式
闭式热水供水方式
（2） 热水加热方式：直接加热（加热冷水、蒸汽混合）
间接加热(热水或蒸汽)
（3） 循环管网设置方式：全循环、半循环、无循环
（4） 循环动力：机械强制循环方式、自然循环方式
（5） 干管布置方式：上行下给式、上行下给式
4．2热水的加热设备和器材
4．2．1锅炉、太阳能集热器
4．2．2水加热器
容积式水加热器
快速式水加热器
半容积式水加热器
半即热式水加热器

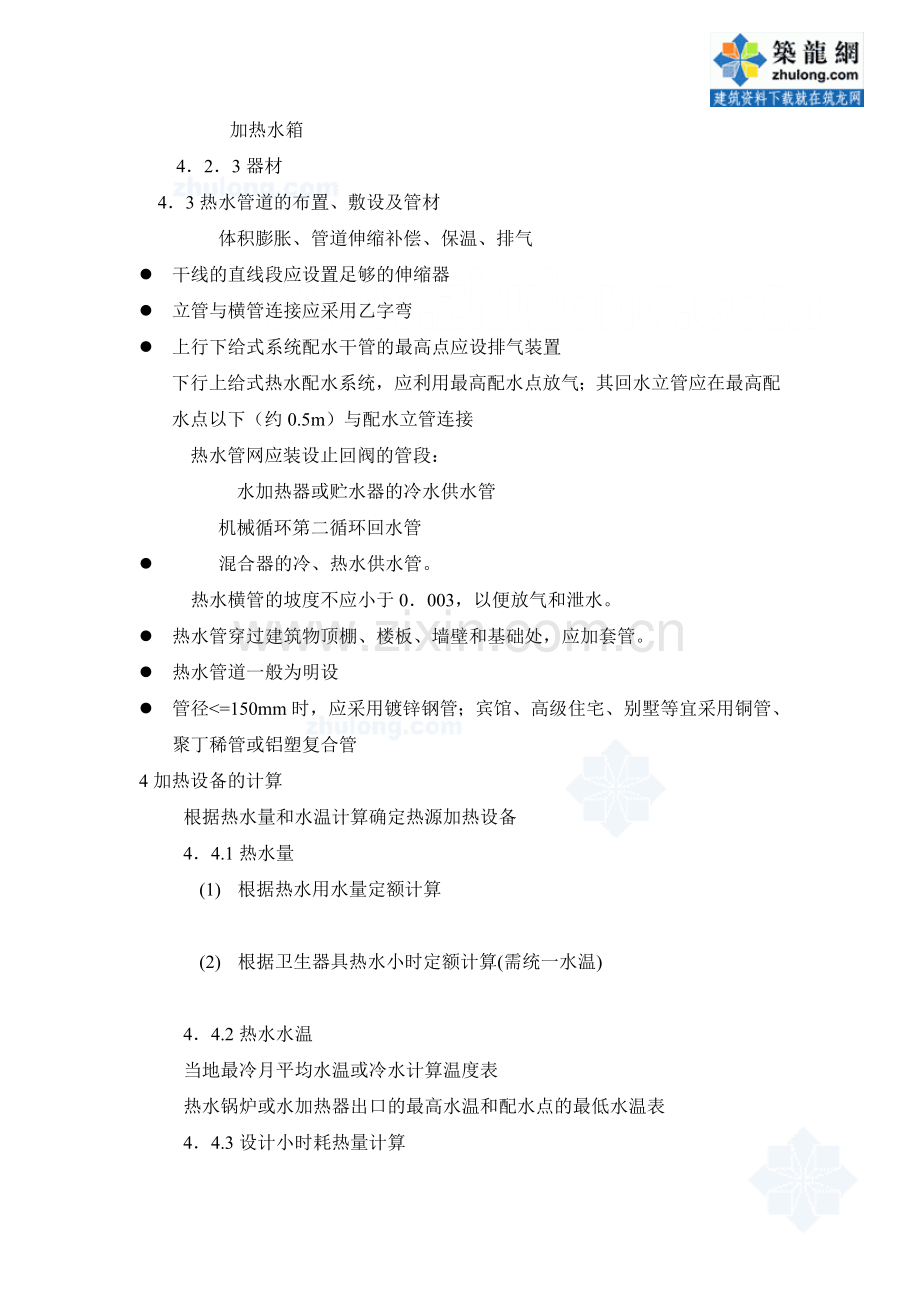

加热水箱
4．2．3器材
4．3热水管道的布置、敷设及管材
体积膨胀、管道伸缩补偿、保温、排气
l 干线的直线段应设置足够的伸缩器
l 立管与横管连接应采用乙字弯
l 上行下给式系统配水干管的最高点应设排气装置
下行上给式热水配水系统，应利用最高配水点放气；其回水立管应在最高配水点以下（约0.5m）与配水立管连接
热水管网应装设止回阀的管段：
水加热器或贮水器的冷水供水管
机械循环第二循环回水管
l 混合器的冷、热水供水管。
热水横管的坡度不应小于0．003，以便放气和泄水。
l 热水管穿过建筑物顶棚、楼板、墙壁和基础处，应加套管。
l 热水管道一般为明设
l 管径<=150mm时，应采用镀锌钢管；宾馆、高级住宅、别墅等宜采用铜管、聚丁稀管或铝塑复合管
4加热设备的计算
根据热水量和水温计算确定热源加热设备
4．4.1热水量
(1) 根据热水用水量定额计算

(2) 根据卫生器具热水小时定额计算(需统一水温)

4．4.2热水水温
当地最冷月平均水温或冷水计算温度表
热水锅炉或水加热器出口的最高水温和配水点的最低水温表
4．4.3设计小时耗热量计算

4．4.4热媒耗量计算
4．4.4.1蒸汽直接加热

4．4.4.2蒸汽间接加热

4．4.4.3热水间接加热

4．4.5加热及贮存设备计算
4．4.5.1加热设备的加热面积
4．4.5.2热水贮水器容积
4．4.5.3锅炉选择计算

4．5热水管网水力计算
4． 5．1第一循环管网
4．5．1．1热媒为热：
计算热媒流量，按流速<=1.2m/s、水力坡降5~10mm/m,查表
热媒管自然循环压力值:

4．5．1．2热媒为蒸汽:计算热媒流量，按允许流速查表
4．5.2第二循环管网
4．5.2.1配水管网
计算设计秒流量
按流速0.8~1.5m/s(管径<=25mm,0.6~0.8m/s),查热水管道水力计算表
局部水头损失按沿程水头损失的25~30%计
管径不宜小于20mm
4．5.2.2回水管网
比相应位置的配水管网管径小1级,并不小于20mm
4．5.2.3循环水泵
4．6.饮水供应

饮水管道应采用铜管、不锈钢管、铝塑复合管、聚丁稀管
4．6.1供水方式
(1) 集中制备
容器取水
管道配水：设循环管道
(2) 分散设置热水器
4．6.2饮用水用量
饮水定额及小时变化系数
4．6.3冷饮水供应
设循环管道
冷饮水及循环回水均应进行消毒灭菌处理，宜采用紫外线消毒方式
