1 设备简介
1.1  概述
H3C WA2620X-AGNP是杭州华三通信技术有限公司自主研发的新一代支持802.11n的无线AP产品，可以运行在FIT模式，与无线控制器、有线无线一体化交换机配合组网，也可以运行在FAT模式独立进行组网。WA2620X-AGNP应用的典型组网如下图所示。
图1-1 典型组网示意图（设备工作在FAT模式）

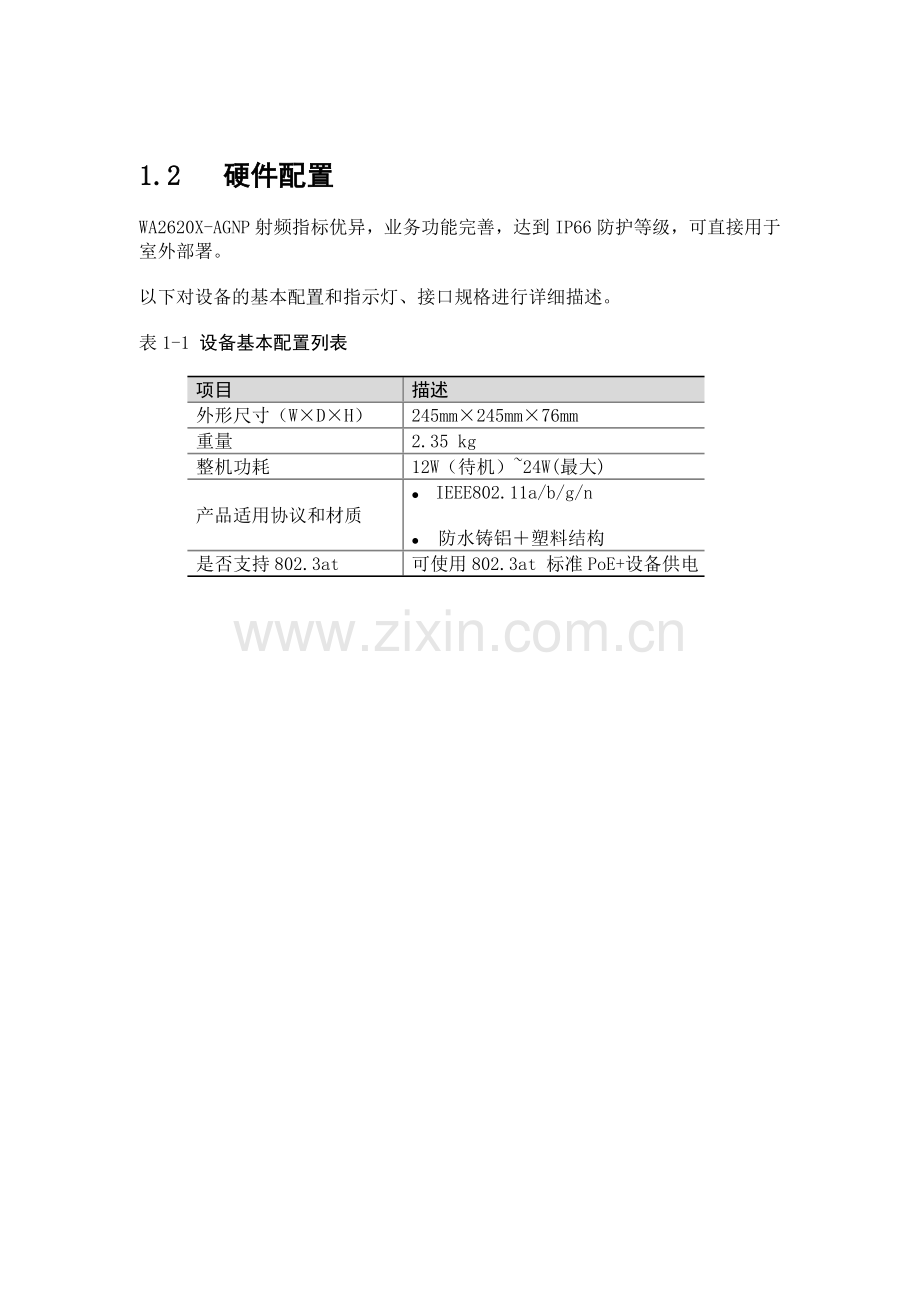

1.2  硬件配置
WA2620X-AGNP射频指标优异，业务功能完善，达到IP66防护等级，可直接用于室外部署。
以下对设备的基本配置和指示灯、接口规格进行详细描述。
表1-1 设备基本配置列表
项目
描述
外形尺寸（W×D×H）
245mm×245mm×76mm
重量
2.35 kg
整机功耗
12W（待机）~24W(最大)
产品适用协议和材质
l      IEEE802.11a/b/g/n
l      防水铸铝＋塑料结构
是否支持802.3at
可使用802.3at 标准PoE+设备供电
