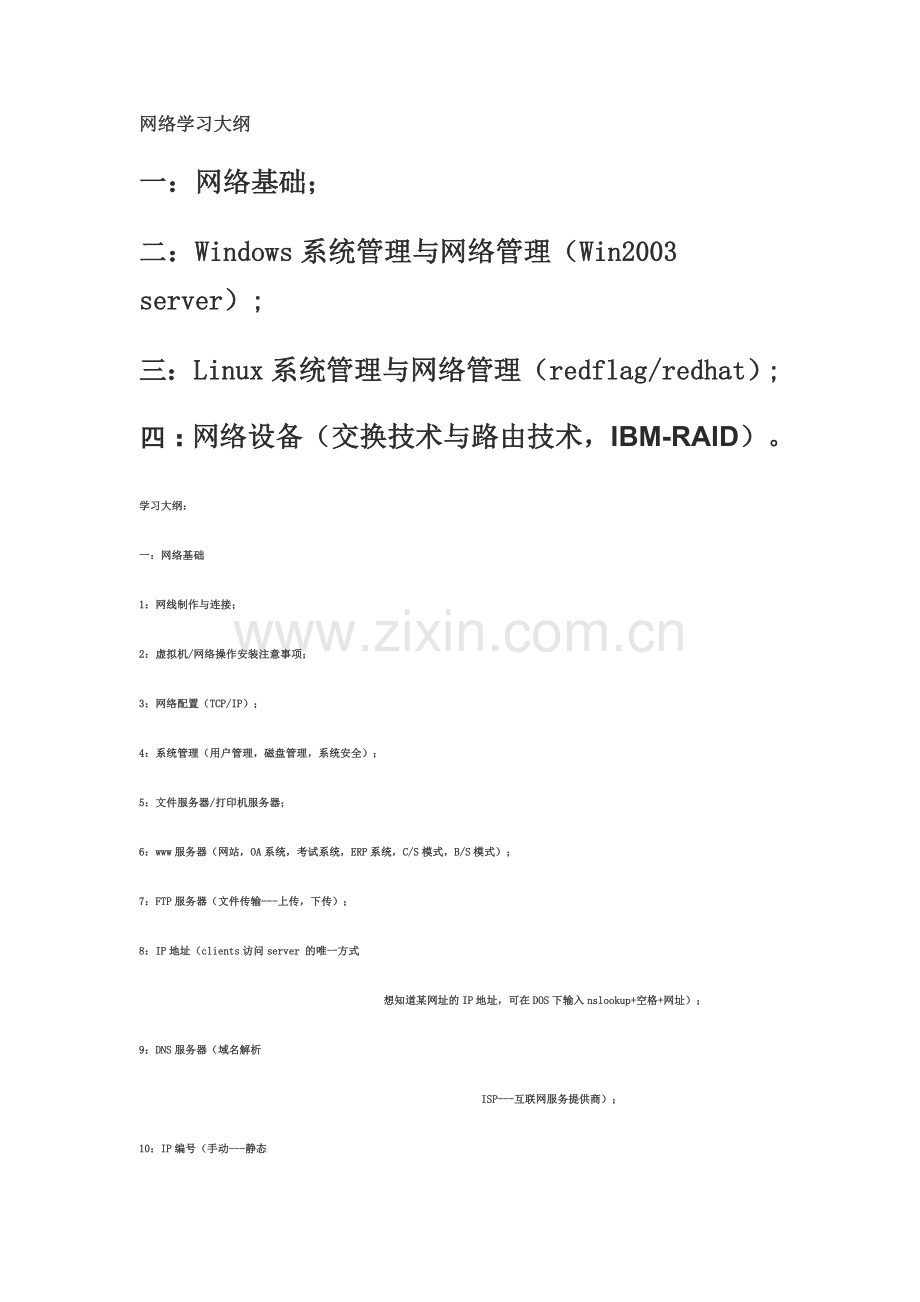

网络学习大纲
一：网络基础；
二：Windows系统管理与网络管理（Win2003 server）;
三：Linux系统管理与网络管理（redflag/redhat）;
四：网络设备（交换技术与路由技术，IBM-RAID）。
学习大纲：
一：网络基础
1：网线制作与连接；
2：虚拟机/网络操作安装注意事项；
3：网络配置（TCP/IP）；
4：系统管理（用户管理，磁盘管理，系统安全）；
5：文件服务器/打印机服务器；
6：www服务器（网站，OA系统，考试系统，ERP系统，C/S模式，B/S模式）；
7：FTP服务器（文件传输---上传，下传）；
8：IP地址（clients访问server 的唯一方式
                       想知道某网址的IP地址，可在DOS下输入nslookup+空格+网址）；
9：DNS服务器（域名解析
                                ISP---互联网服务提供商）；
10：IP编号（手动---静态
                         自动---动态
                         想要自动获取IP，要有DHCP服务器）；
11：DHCP服务器；（分配IP）；
12：mail服务器：（收信，发信）；
13：终端服务器：（远程管理---图形）；
14：Telnet服务器：（远程管理---字符
                                          网络设备）；
15：NET命令；
16：代理服务器：（Internet接入，计算机，路由器）；
17：VPN网络：（虚拟专用网络）

18：域控制器（域--组网
                              域组策略）；
19：常用工具（网络安装系统，数据恢复......）。
二：网络操作系统
UNIX（AIX---IBM）------市场占用率 15%       价格昂贵；
Windows------市场占用率 25%       系统不稳定，易中病毒；
Linux------市场占用率 46%       开源，稳定，安全。
主要学习Linux
1：redflag---用户管理（指令，用户管理，设备管理，软件管理......）；
---系统管理（磁盘管理，配额管理，任务计划，打包，级别管理）；
                    ---网络管理（samba服务，squid服务，ssh服务，scp服务，xinetd服务）；
2：redhat---DHCP，wu-ftp，vsftp，firewall，SSL，apache；
                   ---PHP，MYSQL，Sendmail，RAID，LVM；
3：WinXP/Win2003 server（文件服务，代理服务，系统安全，Web服务，ftp服务）。
三：网络设备
1：参考模式（OS/2，TCP/IP,IEEE802）；
2：网络协议（TCP，udp，ARP，icmp）；
3：firewall（IP/network，port端口，协议）；
4：局域网（以太网，令牌总线，令牌环）；
5：以太网（以太网，fast以太网，1000M以太网，10G以太网）；
6：网络设备（集线器，网桥，中继器）
7：路由技术（工作原理，路由表，静态路由，路由初始化，路由结构，rip协议，OSPF协议，BGP协议，
                            NAT，PAT）；
8：交换技术（工作原理，交换机结构，交换机初始化，VLAN技术，流量控制，Trunk原理，汇聚技术，
                            STP生成树协议，ACL访问控制列表，firewall）；
9：路由器（存储，选择最佳路径转发）；
10：交换机（并发连接，转发数据）；
11：IBM server磁盘阵列。

第一节：网线制作与连接
一：网线的类型；
1：同轴电缆；
2：双绞线；
3：光纤；
二：同轴电缆
1：结构

2：拓扑

3：网络介质
同轴电缆
T型接口
BNC（细缆，185M）   AUI（粗缆，500M）
终结器（计算机有信号反射，网络会崩溃）
4：缺点
稳定性差；
T型接口或终结器，两者不能有其一损坏；
适用于小型网络，20台左右。
三：双绞线
1：结构
8---4---2（8根铜线，分4组，每组两根）
橙，绿，蓝，棕，白橙，白绿，白蓝，白棕
想要网络通，实际上只需要连接好其中4根就可以，“1”“2”“3”“6”。
2：拓扑
星型，树型......
3：网络介质
集线器，交换机，双绞线，RJ-45（电话线为RJ-11），100M

双绞线分两类：UTP（非屏蔽双绞线）       价格低，抗干扰能力差
                              STP（屏蔽双绞线）       价格高，它比UTP多了4层屏蔽层，因此抗干扰能力强
UTP：三类          10M
             四类          16M
             五类          100M
             超五类      155M
             六类           200M
4:连接
在做网线的时候，国际标准有两种线序：
568A：白绿          绿          白橙          蓝          白蓝          橙          白棕          棕（绿橙蓝棕，白在前，“4”“6”换）
568B：白橙          橙          白绿          蓝          白蓝          绿          白棕          棕（橙绿蓝棕，白在前，“4”“6”换）
交换机---计算机（直连线\直通线\平行线）

计算机---计算机（交叉线\双机互联线）

四：光纤
1：接口（F/O）
2：分类（单模光纤，多模光纤）
单模光纤：5000M
多模光纤：300~500M
五：网线连接
1：交换机的发展

第二代交换机：级连口取消，“1”号端口为双重端口，当使用它作为级连口时不会再屏蔽相邻端口；
第三代交换机：所有端口都改进为双重端口。
2：交换机连接
交换机最多可以使用4台来串联（四级规范），因此两台PC之间的最远距离为500M但这个不是最佳状态，两交换机相连双绞线最佳状态为“小于等于5M”，所以机房一般都把这些设备放置在一个柜中。
环形网络拓扑图：

树形网络拓扑图：

第二节：Windows系统的发展与系统安装前设置
一：Windows系统的发展
1：Microsoft:单机系统
                    网络系统
单击系统：MS-DOS-----Win3.1/Win3.2-----Win95-----Win98-----WinME
网络系统：NT3.1-----NT4.0（server服务器版，workstations工作站版）-----NT5.0/Win200
                     Win2000（server服务器版，AD-server高级服务器版，Data-server数据库服务器版，pro各人版）
2：Win2000的发展及个版本的区别
Win2000 server:内存 4G，CPU 4
Win2000 AD-server：内存 8G，CPU 8
Win2000 Data-server：内存64G，CPU 32
Win2000 pro-----WinXP
Win2000 server-----Win2003 server-----Win2008-----Win7
二：系统安装注意
1：如何进入CMOS/BIOS设置
开机画面看提示，按快捷键（Del，F2，F10......）
2：CMOS/BIOS设置
检测磁盘（光盘，硬盘）
计算机启动项（第一项改为光盘引导/CD-ROM）
3：CMOS与BIOS的区别

4:清除CMOS/BIOS口令
a:查找万能口令；
b:借助软件清除“用户口令”（矮人DOS工具箱）；
c:DOS下用“Debug”命令
     -o 70 11
     -o 71 10
     -q
重启即可；
d:跳线，放电

5：安装Win2003 server时注意，每服务器连接客户数初始设置为“5”，到时我们可以按照自己的需要改大小；
选择安装类型的时候，建议不要选择完全安装（安装的越完全，漏洞越多
第三节：网络配置（TCP/IP协议---IP和子网掩码
网络配置：
1：客户
Microsoft网络用户
NetWare
2：协议
TCP/IP：网络中使用最广泛，1983年被定为Internet标准协议，适用于Windows，Linux，Unix；
IXP/SPX：由Novell公司开发专用于NetWare网络中的协议，现在有很多游戏也需要此协议；
NetBEUI：是IBM公司开发的非路由协议仅能在局域网中使用，其特点是内核小速度快；
TCP/IP协议配置：（IP地址，子网掩码，网关，DNS）

IP地址：网络编号，单播地址
IP的表示方式是点十进制
IPv4：正在使用      32位---4组---8位
                                                                        CANA（编号委员会）
IP应该是32位二进制数，由于日常生活中我们不习惯，因此输入时采用了十进制数，但在计算的时候扔是二进制数计算。
IP分位五类：A类，B类，C类，D类，E类；
网络号（定位）
主机号（编号）

网络地址：主机号二进制状态下全为“0”，
                      即  192.168.2.1     网络地址为   192.168.2.0
广播地址：主机号二进制状态下全为“1”，
                      即192.168.2.1      广播地址为    192.168.2.255
子网掩码：
子网掩码二进制时必须先“1”后“0”，不允许出现类似于“1010”这种形态
子网掩码的功能是：（子网掩码中“1”表示网络号，“0”表示主机号即网段中最多容纳机子数量）
a:计算网络地址（网络地址：IP地址&子网掩码，&规则为
                                                                                                               0&0     0
                                                                                                               0&1     0
                                                                                                               1&0     0
                                                                                                               1&1     1）
b:子网划分（目的：降低干涉，提高数据安全，便于管理）
子网掩码表示方式有两种：（十进制，二进制）
十进制：192.168.0.1     255.255.255.0
二进制：192.168.0.1/24      （24代表子网掩码中有24个“1”，
                                                      即：11111111.11111111.11111111.00000000
                                                                          255.           255.           255.                0）
VLSM：可变长度子网掩码

其实感觉看完上面的：估计都是一塌糊涂了！我当时就这种感觉思想混乱，又看了些其他资料，后来总结如下几点。
a：想知道该IP中网络地址占前N位，直接将“子网掩码”换成二进制，看有多少个“1”即可。
b：IP中所能容纳N台机子，直接将“子网掩码”换成二进制，数下有N个“0”，然后2的N次方减2。
c：IP 163.192.2.39/27
子网掩码为：255.255.255.224       27代表了“子网掩码”换成二进制时共有27个“1”，因此它的二进制形式应该是 11111111.11111111.11111111.11100000 换成十进制就是 255.255.255.224
或许大家想说这个很明显是“B类” 为什么它的子网掩码不是255.255.255.0，这类IP就属于“VLSM”他将IP划分了子网，和允许每个子网容纳多少个IP

子网数：

这期间就存在着借位的关系，因此想要判断子网个数，就是看我们的IP借了几位，然后根据2的N次方计算，即可算出子网数
193.192.2.39/27   子网数应为2的3次方，共有8个子网。
每个子网容纳数：就是把“子网掩码”从后数，看有多少个“0”，按照2的N次方计算，即可算出每个子网可容纳的机数
193.192.2.39/27   每个子网容纳数应为2的5次方，即每个子网可容纳32个IP，但是这32个IP中“”第一位 和“最后一位”是该子网IP中的“网络地址” “广播地址”。
193.192.2.39/27   每个子网容纳数应为256-224=32    即每个子网可容纳32个IP，但是这32个IP中“”第一位 和“最后一位”是该子网IP中的“网络地址” “广播地址”。
193.192.2.39/27   这个IP可分为8个子网，每个子网可容纳32个IP，8个子网分别为：0~31，32~63，64~95，
96~127，128~159，160~191，192~223，224~255
上面这8段IP中
每段的开头是网络地址如：193.192.2.0，193.192.2.96，193.192.2.224。。。。。。
每段的结尾是广播地址如：193.192.2.31，193.192.2.127，193.192.2.255。。。。。。
IP分为
公网IP：Internet
私网IP：LAN（局域网）
                A类：10.0.0.0
                B类：172.16.0.0~172.31.0.0
                C类：192.168.0.0~192.168.255.0
回送IP是：127.0.0.1（这个IP只能用于本机测试，不能用于局域网）

第四节：网络检测，Windows2003 Server基本设置
要想知道我们的IP是否配置成功需要如何检测
1：inconfig          （DOS输入，进入方法：运行中输入cmd/command）
2：ping+空格+IP地址
      如 ping 192.168.2.10

如果想改变Ping的初始设置
发包数：-N+空格+个数，-t 无限循环发包不结束，按Ctrl+C结束
                   Ping 192.168.2.10 -n 10      这样设置就成发送10个包了
                   Ping 192.168.2.10 -t             这样设置就成无限循环发送包了
                  -L+空格+大小（最大65000）
                   Ping 192.168.2.10 -l 500     这样设置就成每个包大小为500B
注：Ping 192.168.2.10 -t -l 65000    属于攻击命令，攻击方式是占用系统资源，如多台计算机同时向服务器发送此命令，可导致服务器死机崩溃。

Windows2003 Server 登陆界面需按Ctrl+Alt+Delete，要改掉需在“开始---程序---管理工具---本地安全策略---本地策略---安全选项---交互式登陆：不需要按Ctrl+Alt+Delete”把此项设置为“已启用”即可。
Windows2003 Server 安全设置，要设置需在“开始---程序---管理工具---本地安全策略---账户策略---密码策略/账户锁定策略”。
安全设置时密码复杂性设置需遵循3点原则：
a：必须符合长度
b：必须数字加字母
c：必须有大写加小写

磁盘管理：

文件系统：
1. 定义：操作系统用于明确磁盘数据结构（文件保存形式）
2. 类型：Microsoft---文件系统 FAT分两种a：FAT16（DOS）
                                                                              b：FAT32（Win98）
                                                          NTFS（最早用于NT）
Windows2000以上WindowsXP/Windows2003......所有格式都可支持（FAT16/FAT32/NTFS）
3. NTFS特点：
a：安全（设置权限）
b：配额（磁盘使用空间）
c：压缩
d：加密（SUID）
FAT转换NTFS命令：convert+空格+分区：/FS：NTFS
注：分区必须FAT格式，卷标要删除（推荐），当是工作状态时需要重启后生效，当是非工作状态时直接生效
第五节：文件服务器
一：用途
资源共享
资源=软件+硬件+数据
二：配置
1. 共享“文件夹”
    共享服务：Microsoft网络的文件与打印机共享
2. 访问权限
     FAT：客户访问权限=共享权限
     NTFS：客户访问权限=本地权限+共享权限

权限最大为：
本地权限：Administrator=F
                     Users=F
共享权限：everyone=F
注：Windows2000 共享权限（everyone默认为 完全控制）
         Windows2003共享权限（everyone默认为 只读）
3. 访问条件

a：客户端与服务器端得当前用户一致（用户一致指：用户名+口令）
注：Windows2000允许空口令访问
        Windows2003拒绝空口令访问
b：客户端拥有服务器的账户，即合法账户
       username:用户名
       password:密码
c：guest （默认为 禁止）

4. 访问方式
a：网上邻居
b：开始---运行  输入\\用户的IP（“\\”表示网络路径，“\”表示本地路径）
Windows2000/WindowsXP/Windows2003 Server 它们的访问机制都是：通过用户名访问，经过身份确认
第六节：打印服务器，WWW服务器
Windows系统文件服务器有一点BUG就是，Administrator可以直接访问局域网中没共享的盘
运行---\\服务器IP\盘符$即可（共享名+$ 为隐藏共享）
一：打印服务器
它也为C/S模型
Server：
1. 安装“本地打印机”（安装驱动程序）
    打印测试页
2. 共享“打印机”
Clients：
1. 访问条件（a. 当前用户一致；b. 合法账户；c. guest用户状态 ）
2. 安装“网络打印机”（复制驱动程序）

二：WWW服务器：因早期发布网页因此得名，也叫“Web服务器”“主服务器”。
1. 用途：发布网站，OA系统，EPR系统，电子商务，电子政务......
2. 准备：a. TCP/IP协议
                 b. 工作地址（能ping通本地IP）
3. 安装：
                开始---设置---控制面板---添加或删除程序---添加/删除windows组件---应用程序服务器---
                Internet 信息服务（IIS）---windows2000（WWW服务）/windows2003（万维网服务）
注：a. 原程序（CDROM）
         b. 目录wwwroot，主目录“Web服务”
              地址 C：\Inetpub\wwwroot
         c. 站点
             Web服务控制台：开始---程序---管理工具---Internet 信息服务（IIS）管理器---
             windows2000---Web站点/windows2003---网站
             IIS：第一个“I”   Internet（互联网）
                      第二个“I”   信息
                      第三位“S” 服务
4. 配置：
配置站点：a. IP地址
                      b. 端口：80/！80
                      c. 主目录
                      d. 文档：主页名称（全称）
                          default（windows）     index（Linux/Unix）
                          后缀：
                          html、htm（静态网页）
                          asp--微软、jsp--java、php--Linux（动态网页）
注：静态网页，每次添加东西都需要从新打包；
        动态网页，脚本程序+数据库，每次添加东西直接添加脚本和调用数据库。

测试小脚本：
随意新建我的文档，然后输入以下内容
<html>
              <head>
                              <title>  test  </title>
              </head>
                              <body>  test   the   page  </body>
</html>
最后点保存，然后将后缀名改为网页类即可。
5. 测试：
IE中输入   http:\\server IP（当我们安装了“万维网服务”后，用户里面就多了IUSR_计算机名
                                                    这一项是“Web匿名用户”）
第七节：FTP服务器
补充上面WWW服务器的一些内容
WWW服务器因为也叫“Web服务器”，因此是典型的“B/S模型”。
用同一台服务器发布多网站的手段：1. 端口（将端口从80改成其它，这样在登录时需输入IP:port）
                                                                    2. IP地址（在TCP/IP协议里面有高级选项，我们可以在里面设置多IP）
                                                                    3. 虚拟目录（在Internet信息管理服务器中新建虚拟目录，这样在登录时
                                                                                             输入IP/虚拟目录名）
                                                                    4. 使用超级链接
简易超链接文本：
<html>
  <head>
    <title>   welcome   </title>
  </head>
      <body>
      <p><a href=./lan/default.htm>lan</a></p>
      <p><a href=./21tx/default.htm>21tx</a></p>
      </body>
</html>
                                                                   5. 虚拟主机：DNS服务
FTP服务器：
一：用途
文件传输（上传，下载）
二：文件服务器与FTP服务器比较
1. 使用范围：文件服务器---LAN局域网
                          FTP服务器---LAN / Internet
2. 访问的方式：文件服务器---网上邻居
                                                       运行
                                                       映射
                               FTP服务器---浏览器（不支持断点续传）
                                                       上传下载工具（CuteFTP）
                                                        命令（DOS）
3. 访问控制：FTP服务（流量控制）
三：安装
这个安装依然是IIS之中，选中其中的FTP服务即可
注：a. CDROM
         b. ftproot文件夹
         c.Internet信息管理服务器
四：配置
FTP站点：1. IP
                     2. 端口（port）

                    3. 主目录：ftproot
                                         文件格式最好：.rar  .zip   .exe   .iso......
                    4. 消息：标题（title）
                                     欢迎（login）
                                     注销（logout）
                                     最大用户（max-user）
五：访问
1. IE（ftp://server ip）
2. Cuteftp（工具）
3. DOS
ftp server ip
username:anonymous / ftp（匿名账户）
password:无
ftp>找到需要的文件 get下载

下面是一些DOS命令：
dir 搜索（搜索当前文件夹）
cd 目录（打开目录文件夹）
cd .. 返回
get 文件名，全称（只能下载文件，但一次一个）
mget *.后缀名 （下载多个文件）
quite退出
第八节：DNS服务器
DNS：域名系统
一：用途
域名解析

二：域名

1：主机名
主机名-----服务器映射
www---web-server
ftp---ftp-server
news---......
mail---......
pop3---......
2：层次结构
Internet命名规则

3：解析

4：安装
开始---控制面板---添加或删除程序---添加/删除windows组件---网络服务---DNS服务
注：源程序（CDROM）
5：配置
正向区域---域名翻译成IP地址
反向区域---IP地址翻译成域名
a：正向主要区域
创建域名：

创建主机：www---web-server
                      ftp---ftp-server
b：测试
不能使用IE来测试
DNS-----clients：网络配置（首选DNS服务器，备用DNS服务器）设置成DNS服务器IP
在DOS下
nslookup指令        或 ping命令
c：应用
IE---http://......
        ftp://......
DNS的端口为53

DNS的辅助功能：

DNS委派：

集群
不可能是一个web服务器
那么www服务器应该归属那个IP
www---web1--ip1
www---web2--ip2
               .
               .
               .
               .
www---web8--ip8
第九节：DHCP服务器
IP状态有两种：
静态IP----------手动设置
缺点a.工作量大
         b.容易起冲突
         c.网段出错
动态IP----------自动获取
DHCP：动态主机配置协议
一：用途
分配IP地址
二：DHCP工作流程
DHCP----------clients（IP自动获取）
1：网络中不存在服务器

广播信号一共发送3次，一次比一次间隔长，第三次不响应便认为无服务器。
3次时间大概50s
错误显示两种：a. ipconfig   ip:0.  0.  0.  0
                                                 sub:0.  0.  0.  0
                             b.ipconfig    ip:169.254.#.#                             （仅windows操作系统）
                                                 sub:255.255.0.0
2：网络中一台DHCP服务器

网络中一次数据发送叫做一次“握手”
DHCP----clients 初始化过程：4次握手
DHCP----clients 初始化过程：2次握手
3：网络中多台DHCP服务器

此时只能接收一台服务器的数据包，随意接收。
三：安装
同DNS服务器路径相同，DHCP服务----------向导
四：配置
1：服务器IP必须为静态IP
2：分配IP
网络地址===本地IP网络地址（第一个作用域）
如：本机IP-----192.168.2.22
                           192.168.2.0
3：排除范围（IP、网络范围）
4：租期（有效值，默认为8天）
5：网关（代理服务器、路由器）
6：DNS（DNS服务器IP）
7：激活作用域
测试：ipconfig
             ipconfig/all
             ipconfig/release （释放IP）
             ipconfig/renew （重新获取IP）
DHCP服务器端口为“67”，客户端端口为“68”。

网卡物理地址-----MAC地址
网卡逻辑地址-----IP地址
MAC：48位---6组---8位---十六进制
IPv4：32位---4组---8位---十进制
一：用途
收发信服务
二：发信服务
STMP（简单邮件传输协议）  port “25”
                     smtp
clinents---------------mail-server
三：收信服务
POP3（邮局协议3） port “110”
                           pop3
mail-server---------------clients
在windows操作系统中，pop3这项服务工能太简单了，因为微软开发了独立的软件“exchange”
四：easymail / webeasymail
easymail 教学使用
webeasymail 网络中使用
1. 安装：遵循安装向导即可
注：需要注意安装目录，以及禁止windows中的smtp服务
2. 配置Email=username@domain
a. 域名创建：默认域名为
b. 创建用户：admin管理员@
                          admin@
c. 口令
3. 测试
a. 测试端口：telnet server-ip port
                         192.168.2.101 25
                         192.168.2.101 110
b. outlook（mail--clients--tools）
第十一节：终端服务器
一：用途
远程管理：administrator
远程应用：users-----早期无盘网络
二：登陆方式
                 login
clients---------------server
1. 浏览器来登录
                    IE
clients---------------server
2. 远程登录工具
三：服务器配置（IE登录）
1. web-server
