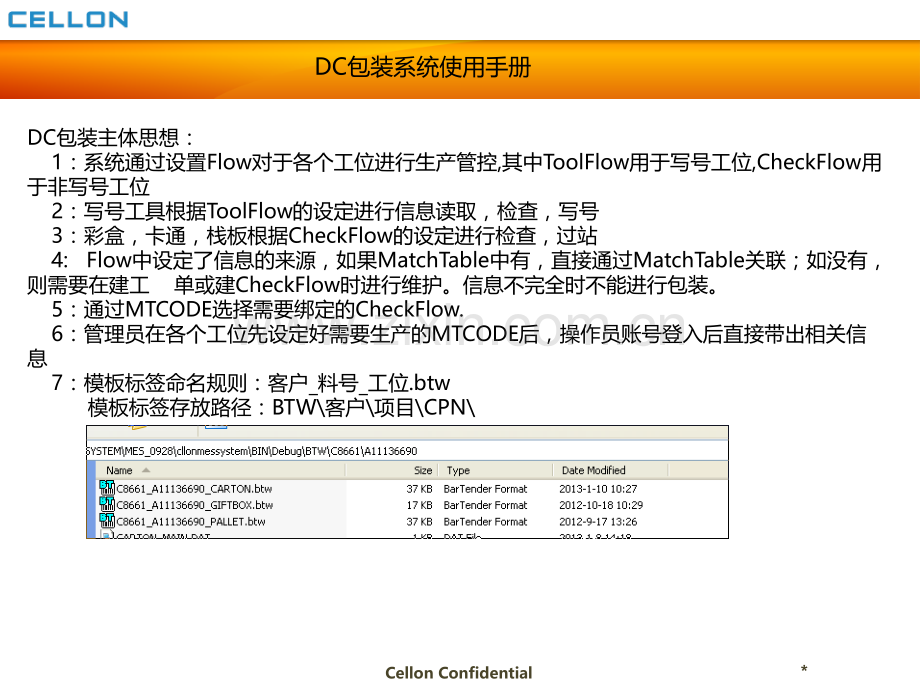

*Cellon ConfidentialDC包装系统使用手册 DC包装主体思想：1：系统通过设置Flow对于各个工位进行生产管控,其中ToolFlow用于写号工位,CheckFlow用于非写号工位 2：写号工具根据ToolFlow的设定进行信息读取，检查，写号 3：彩盒，卡通，栈板根据CheckFlow的设定进行检查，过站 4:Flow中设定了信息的来源，如果MatchTable中有，直接通过MatchTable关联；如没有，则需要在建工 单或建CheckFlow时进行维护。信息不完全时不能进行包装。5：通过MTCODE选择需要绑定的CheckFlow.6：管理员在各个工位先设定好需要生产的MTCODE后，操作员账号登入后直接带出相关信息 7：模板标签命名规则：客户_料号_工位.btw 模板标签存放路径：BTW客户项目CPN *Cellon ConfidentialDC包装系统使用手册 定于Flow名创建各工位Flow清单建立项目基本资料维护项目分配号段开立工单维护ToolFlow信息维护CheckFlow信息DC包装MatchTable/Package定义Flow名创建工位Flow清单建立项目基本资料维护项目号段信息新客户出货数据导出 深圳Top 共青城Top,DC产线,仓库*Cellon ConfidentialDC包装系统使用手册 DC料号配置机种配置说明：进入MES系统后选择过机种配置模组，弹出如左效果;1.在1处选择料客户名2.在2处选择项目名3.在5处单击鼠标右键进行DC料号的增删改动作，其中3处为DC 料号，4为料号描述.信息维护后点击提交按钮。12345.DC料号清单*Cellon ConfidentialDC包装系统使用手册 项目号段配置项目号段配置说明：进入MES系统后选择过项目号段配置模组，弹出如左效果;1.在1处选择客户名2.在2处选择项目名3.在3处分配类型4.在7处点击鼠标右键进行项目号段的增删改。其中4处为号段的前几位规则，5处为号段的起始SN，6处为号段的结束SN.信息维护后点击OK提交1 23 4 5 6 7.号段信息 *Cellon ConfidentialDC包装系统使用手册 创建工单创建工单说明：进入MES系统后选择创建工单模组，弹出如左效果;1.在1处选择客户名2.在2处选择项目名3.在3处选择DC料号4.在4处选择相应的Mtcode5.在5处选择或输入对应的工单号码6.在6处选择相应的工单类型7.在7处选择包装所用的ToolFlow8.在8处选择或输入工单数量9.在10处维护写号工站的ToolFlow配置信息10.在11处勾选该工单所使用的号段。1 2 3 47 58 6 9 10.Tool Flow信息 11.号段信息 12.工单信息 *Cellon ConfidentialDC包装系统使用手册 站名:创建工单创建工单说明：进入MES系统后选择创建工单模组，弹出如左效果;11.工单信息维护完成后点击OK，系统弹出工单信息提示框(如左上图)12.确认工单信息无误后，点击OK，提交工单信息到系统中注：如需修改工单信息，点击修改工单信息按钮,进入左下方图页面。*Cellon ConfidentialDC包装系统使用手册 站名:对比IMEI号工站对比IMEI号工站说明：进入MES系统后选择过对比IMEI号模组，弹出如左效果;1.在1处选择料号2.在2处扫描机身背贴IMEI3.在3处扫描彩盒IMEI4.如果IMEI信息一致，系统提示过站1 23*Cellon ConfidentialDC包装系统使用手册 站名:网标绑定工站网标绑定工站说明：进入MES系统后选择网标绑定模组，弹出如左效果;1.在1处选择对应的 MTCODE2.在2处扫描手机IMEI3.在3处扫描入网证号4.Mtcode对应的DC料号信息5.如果进行网标绑定，选择网标绑定选项；如需解除网标绑定，选择网标解除绑定选项1 2345*Cellon ConfidentialDC包装系统使用手册 Check Flow配置CheckFlow配置说明：进入MES系统后选择CheckFlow模组，弹出如左效果：1.在1处选择对应客户名2.在2处选择对应的项目名3.在3处选择相应的DC料号4.在4处选择需要进行包装的MTCODE5.在5处选择该Mtcode包装时所用的Tool Flow名后，系统生成对应的CheckFlow(6),维护好配置信息后点击OK提交到系统。注：7处绿色颜色的栏位需要手动维护的配置信息，8处黄色颜色的栏位直接从Matchtable中关联得到，不需要进行维护1.客户名 2.项目名 3.DC料号4.MTCODE 5.Tool-Flow6.Check-Flow7.需要维护的检查项的值8.关联Matchtabel带出的检查项的值，不需维护*Cellon ConfidentialDC包装系统使用手册 Flow说明Flow说明：1:检查项 WF_(write_flag)写号工位专用项，用于判定写号位是否需要写入该信息 CL_(check_local)通用项,用于获取工位基础信息，或检查本地信息是否一致，如条码前几位 CT_(check_table)通用项，用于检查数据库中的信息与Flow中设定的是否一致,如检查软件2:条件说明 =等于 大于 小于 NULL 必须为空值 NOT NULL不能为空值 RANGE介于某个范围之内 PRE_RULE 条码前几位 3：Source_Location(检查项数据的来源)MATCHTABLE 来源于matchtable，直接通过matchtable进行关联获取，无需维护，如matchtable有变更，自动同步。PACKAGE 需手动维护的信息 *Cellon ConfidentialDC包装系统使用手册 站名:彩盒工站彩盒工站说明：进入MES系统后选择彩盒打印模组，弹出如左效果：管理员帐号：1.在1处选择对应的MTCODE,带出该Mtcode配置的彩盒工位信息2.在2处设置好线别3.在3处点击开始扫描4.在5处根据系统提示扫描S/N,IMEI,MEID普通用户：1.系统自动带出管理员设置好的MTCODE信息,在3处点击开始扫描2.在4处根据系统提示 扫描S/N,IMEI,MEID注：当MTCODE对应的CheckFlow信息不全时，不允许进行扫描，需将信息维护完成才能进行下一步操作 5扫描框 6.信息提示框 7.Flow检查项信息1.mtcode2.checkflow3.线别4.料号信息*Cellon ConfidentialDC包装系统使用手册 站名:卡通工站1.Mtcode2.CheckFlow3.线别4.料号信息 5扫描框 6.信息提示框 7.Flow检查项信息卡通工站说明：进入MES系统后选择卡通装箱模组，弹出如左效果：管理员帐号：1.在1处选择对应的Mtcode,带出配置的卡通工位信息2.在3处设置好线别3.在3处点击开始扫描4.在5处根据系统提示扫描S/N,IMEI,MEID普通用户：1.系统自动带出管理员设置好的MTCODE信息,在3处点击开始扫描2.在5处根据系统提示 扫描S/N,IMEI,MEID注：1：当MTCODE对应的CheckFlow信息不全时，不允许进行扫描，需将信息维护完成才能进行下一步操作*Cellon ConfidentialDC包装系统使用手册 站名:栈板打印工站1.mtcode2.checkflow3.线别4.料号信息 5扫描框 6.信息提示框 7.Flow检查项信息栈板打印工站说明：进入MES系统后选择栈板打印模组，弹出如左效果：管理员帐号：1.在1处选择对应的Mtcode,带出配置的栈板工站信息2.在3处设置好线别3.在3处点击开始扫描4.在5处扫入卡通箱号普通用户：1.系统自动带出管理员设置好的MTCODE信息,在3处点击开始扫描2.在5处扫入卡通箱号注：当MTCODE对应的CheckFlow信息不全时，不允许进行扫描，需将信息维护完成才能进行下一步操作*Cellon ConfidentialDC包装系统使用手册 站名:关键物料扫描(关键物料配置)关键物料配置说明:1.选择包装配置菜单栏下-DC关键物料配置弹出如图窗口.1处选择料号,在显示框点击鼠标右键,弹出如2示图.选择Create按钮,弹出新建物料配置界面,3处选择关键物料扫描工站,4处选择上料的位置,5处输入关键物料料号,6处选择关键消耗数量,7处输入物料类型,8处输入物料描述.最后点击9处完成.123745689*Cellon ConfidentialDC包装系统使用手册 站名:关键物料扫描(上料)关键物料上料说明:1.选择包装配置菜单栏下-DC关键物料上料弹出如图窗口.1处选择机台,2处选择料号,3处选择物料,4处选择供应商，5处输入供应商生产DATECODE,6处输入上料数量按回车键,待所需物料上料齐全,再点击7处按钮提交,弹出8窗口点击OK按钮确认完成.12345678*Cellon ConfidentialDC包装系统使用手册 站名:关键物料扫描关键物料扫描说明:1.选择包装菜单栏下-.关键物料扫描菜单1处选择线别,2处选择机台,3处选择料号,4处扫描IMEI号,5处依次扫描物料料号,当所有物料扫描完成,系统会自动过站.备注:(绿色框中会显示物料剩余数量,当物料不够,需将原来料号下料,再重新上料.)12354*Cellon ConfidentialDC包装系统使用手册 站名:关键物料扫描(下料)关键物料上料说明:1.选择包装配置菜单栏下-DC关键物料下料弹出如图窗口.1处选择机台,2处在需下料的料号前打勾,3处点击OK按钮确认 下料完成.123Thank You
