扫描仪工作原理简述
扫描仪内部基本组成部件是光源、光学透镜、感光元件，还有一个或多个的模拟-数字转换电路。感光元件一般是电荷耦合器（CCD）排列成横行，电荷偶合器里的每一个单元对应着一行里的一个像素。在扫描一副图像的时候，光源照射到图像反射回来，穿过透镜到达感光元件，每一个电荷偶合器把这个光信号转换成模拟信号（即电压），同时量化出像素的灰暗程度，接着模拟-数字转换电路再把模拟信号转换成数字信号进行保护。
平板扫描仪（分平置型结构和竖直型结构）的组成和结构：光学系统（光源、反射镜、棱镜）、光电转换系统（CCD—电荷耦合器）、模数转化系统（A/D）、机械系统（分两种：扫描头运动，原稿不动，一般平板扫描仪。扫描头不动，原稿运动——更精细地扫描图像，高档平板扫描仪）。

工作原理：扫描仪是图像信号输入设备。它对原稿进行光学扫描，然后将光学图像传送到光电转换器中变为模拟电信号，又将模拟电信号变换成为数字电信号，最后通过计算机接口送至计算机中。

扫描仪扫描图像的步骤是:首先将欲扫描的原稿正面朝下铺在扫描仪的玻璃板上，原稿可以是文字稿件或者图纸照片;然后启动扫描仪驱动程序后，安装在扫描仪内部的可移动光源开始扫描原稿。为了均匀照亮稿件，扫描仪光源为长条形，并沿y方向扫过整个原稿;照射到原稿上的光线经反射后穿过一个很窄的缝隙，形成沿x方向的光带，又经过一组反光镜，由光学透镜聚焦并进入分光镜，经过棱镜和红绿蓝三色滤色镜得到的RGB三条彩色光带分别照到各自的CCD上，CCD将RGB光带转变为模拟电子信号，此信号又被A/D变换器转变为数字电子信号。

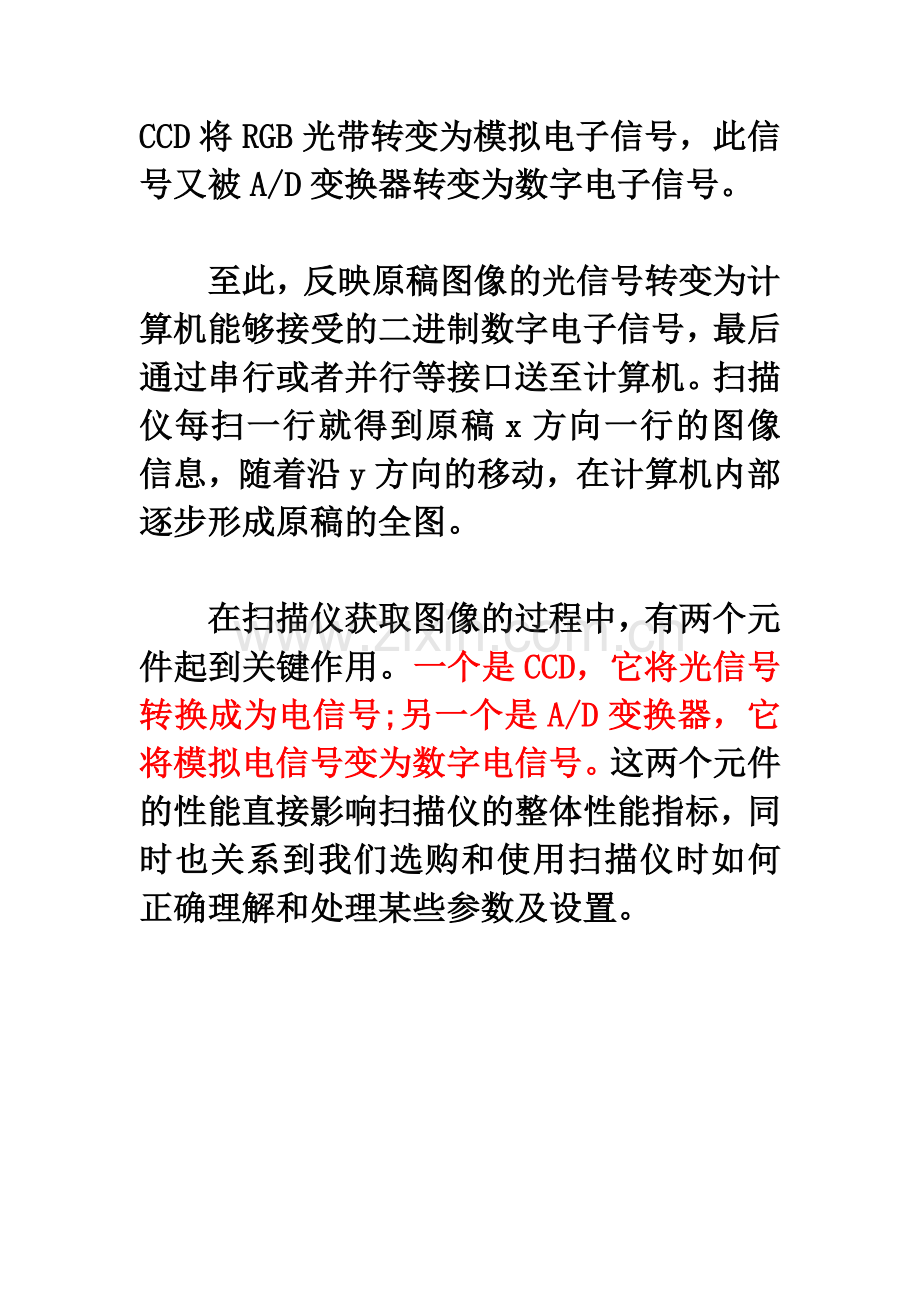

　　至此，反映原稿图像的光信号转变为计算机能够接受的二进制数字电子信号，最后通过串行或者并行等接口送至计算机。扫描仪每扫一行就得到原稿x方向一行的图像信息，随着沿y方向的移动，在计算机内部逐步形成原稿的全图。

　　在扫描仪获取图像的过程中，有两个元件起到关键作用。一个是CCD，它将光信号转换成为电信号;另一个是A/D变换器，它将模拟电信号变为数字电信号。这两个元件的性能直接影响扫描仪的整体性能指标，同时也关系到我们选购和使用扫描仪时如何正确理解和处理某些参数及设置。
