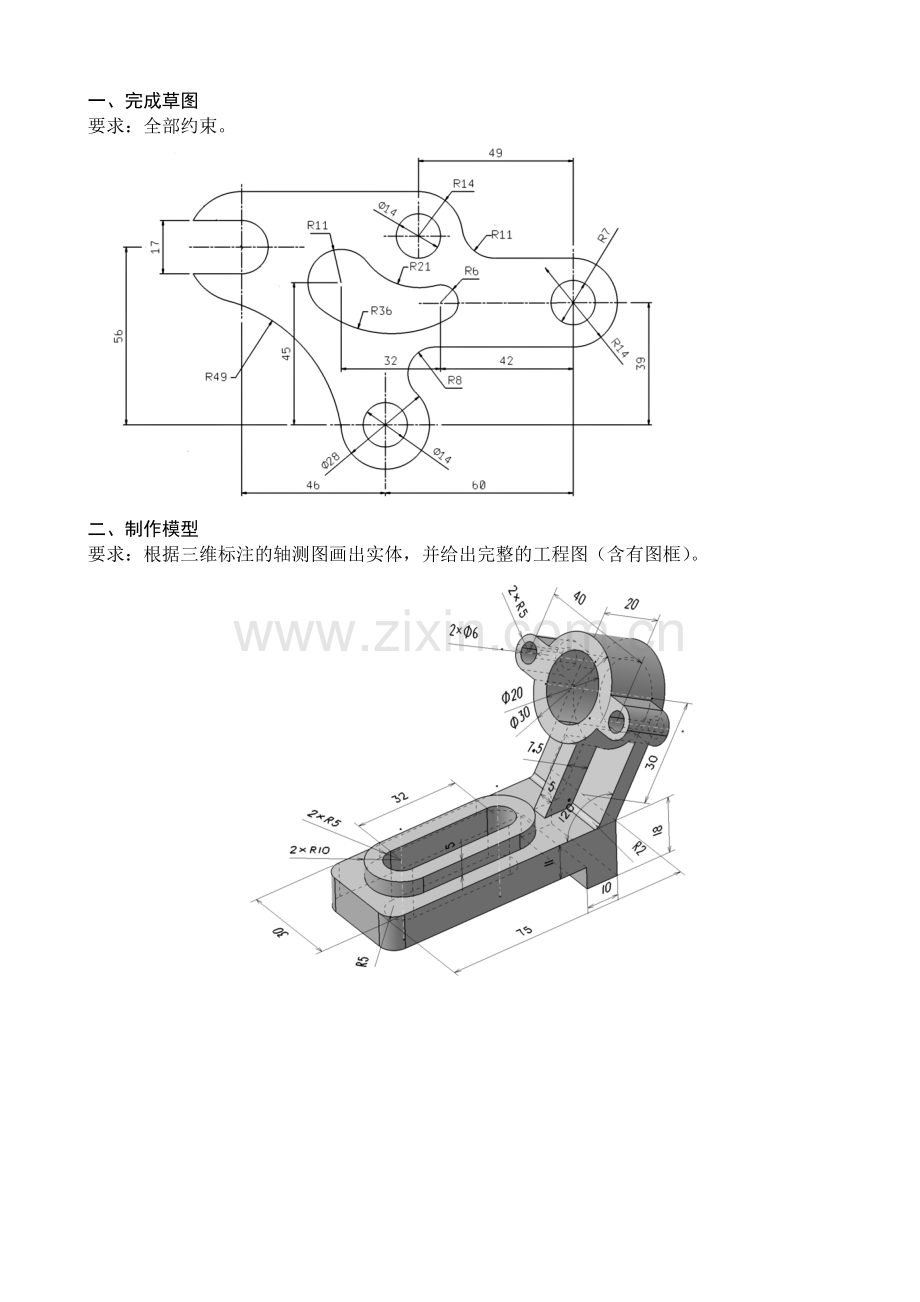

一、完成草图
要求：全部约束。

二、制作模型
要求：根据三维标注的轴测图画出实体，并给出完整的工程图（含有图框）。

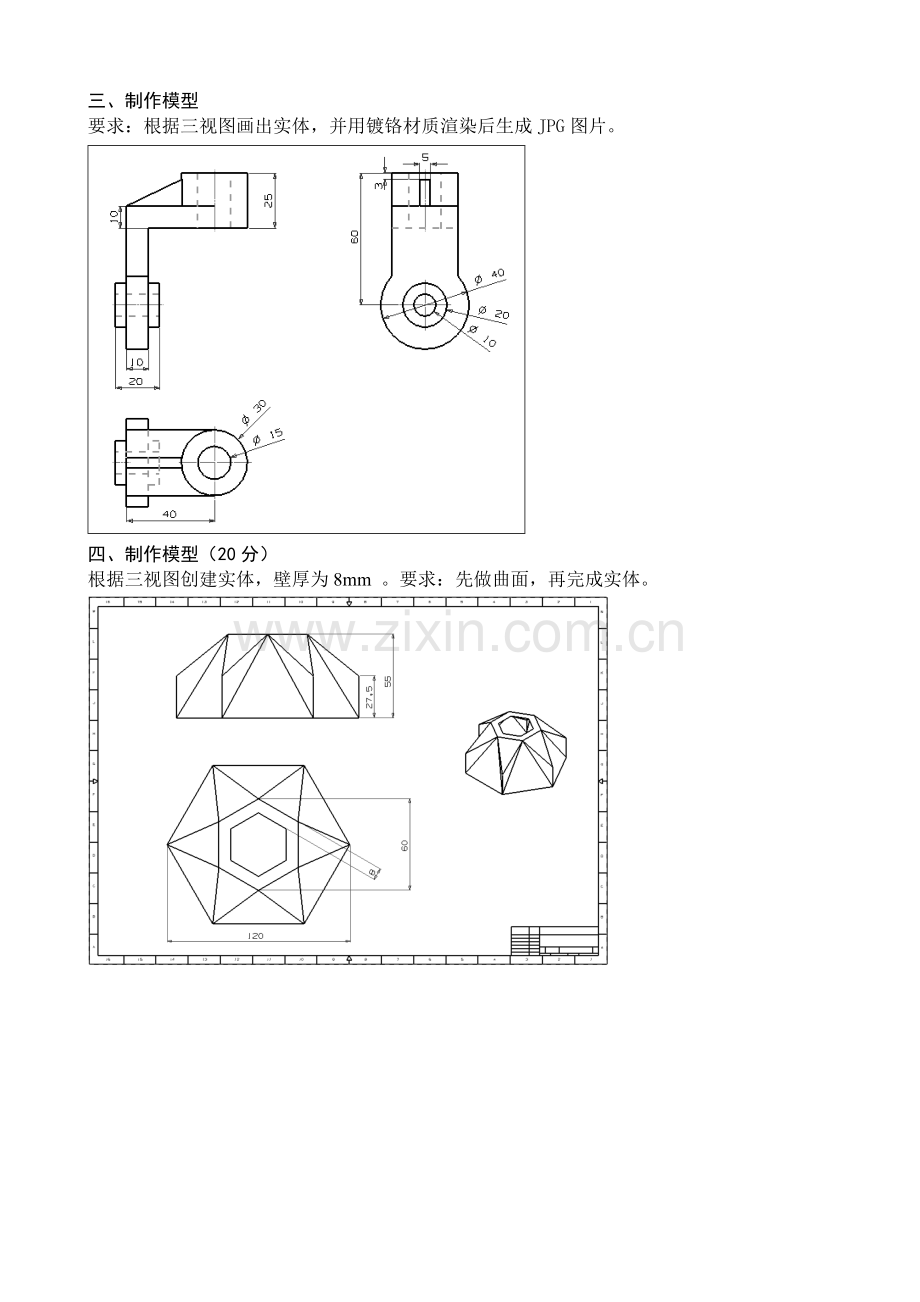

三、制作模型
要求：根据三视图画出实体，并用镀铬材质渲染后生成JPG图片。

四、制作模型（20分）
根据三视图创建实体，壁厚为8mm 。要求：先做曲面，再完成实体。

五、参照下面各视图及展开图创建钣金零件作模型

说明：钣金厚度＝0.5mm，折弯半径＝0.5mm，展开图如下：

六、装配零件
根据零件图设计实体，并进行装配、生成爆炸效果图。
要求：自定义尺寸，零件之间不能干涉。
