手把手教你炼钢看火.doc

看火
目前国内绝大部分转炉炼钢还处于经验炼钢阶段，依据操作者对炉口火焰的观察（俗称看火）来判断炉内化学反应进行的程度、炉渣形成的程度。
看火，成为转炉炼钢操作中最最基础的基本功。看火的能力强，不一定能炼好钢，但看火能力不强，想炼好一炉钢，达到理想的技术经济指标，是难以想象的。
因炉子大小不同、炉型不同、顶吹与复吹的不同等差异性，火焰的特征有所不同。但总的来讲，相同点还是有的。
下面以顶吹转炉冶炼低碳多为例为例介绍的火焰特征。顶底复吹转炉因枪位相对高，熔池穿透比较小，火焰较软，特征变化不如顶吹明显，识辨难度更大。

前期火焰特征
1.　开氧点火后，因熔池温度低，炉口火焰呈暗红色，并夹杂大量黄烟。火焰上升速度相对慢（上升无力），呈上小下大的形状，俗称收缩。此后火焰逐渐变白，火焰上升速度略有增加，黄烟有减少的趋势。
2.　点火后1-3分钟左右，火焰会出现摇晃，并略有节奏性地出现短时间向两旁扩展再收缩的现象，俗称火焰扑腾。此时火焰扑腾的力度小、扑腾的范围也小。说明熔池温度在上升，造渣剂开始形成具有反应能力的炉渣，渣的粘度较小（渣稀）。
3.　这个时候要注意，如果渣太稀，会造成喷溅。
4.　前期喷溅前比较明显的特征：火焰在上升过程中，火焰边部象蛇行走一样，弯弯曲曲上升，呈锯齿状，似有规律，有又不稳定，同时火焰内部有暗影（火焰的纹路）且略显慌乱。
5.　说明氧枪枪位过高，石灰化渣不均匀，炉渣分层了，部分渣中FeO含量高，离喷溅不远了。
6.　这时通常采取的措施有两种。一，如果发现得早，渣中FeO不是很高，可略提枪200mm左右再落到原位（俗称滑枪，如抬高后不下落，称吊枪），让渣层搅拌均匀，使FeO不要局部富集。如果判断正确，滑枪后火焰边部行走的规律性会增强，火焰中的暗影（纹路）会相对减少，相对地，火焰变得相对柔软一些。
7.　二、如果发现过晚，则氧枪不能上抬，否则喷溅会提前。此时可加一些造渣剂，降低温度和渣中FeO含量，俗称压渣。

中期火焰的特征
1.　前期末，火焰的收缩越来越小，俗称火火焰立起来了，但还是有一些收缩。火焰会变得越来越明亮，火焰中的暗影越来越少（俗称火焰越来越干净）。细心的人会发现，火焰会在某一个短时间突然变成更明亮（俗称火焰的亮度跳动了一下）。这时中期C-O反应开始。
　2.　中期火焰上升速度明显比前期快，炉口火焰收缩更小，火焰更明亮。随C-O反应的进行，熔池温度升高，火焰上升速度加快（上升有力、有劲）。但与末期相比，火焰浓、厚。
　3.　中期又可分为三个阶段，中期前，中期中，中期末。中期前，火焰上升速度中快，但有一个变软的过程，这是石灰进一步化成渣，炉渣化透量增大的表现。至期中末，火焰有一个火焰收缩变小的过程，甚至完全直立。这个时候，极容易出现返干。中期末，火焰又逐渐变软，有扑腾现象出象。
4.　中期火焰也会发生扑腾，扑腾的长度、力度都比前期大。正常的火焰，火焰扑腾较为轻松、轻快，节奏感强。

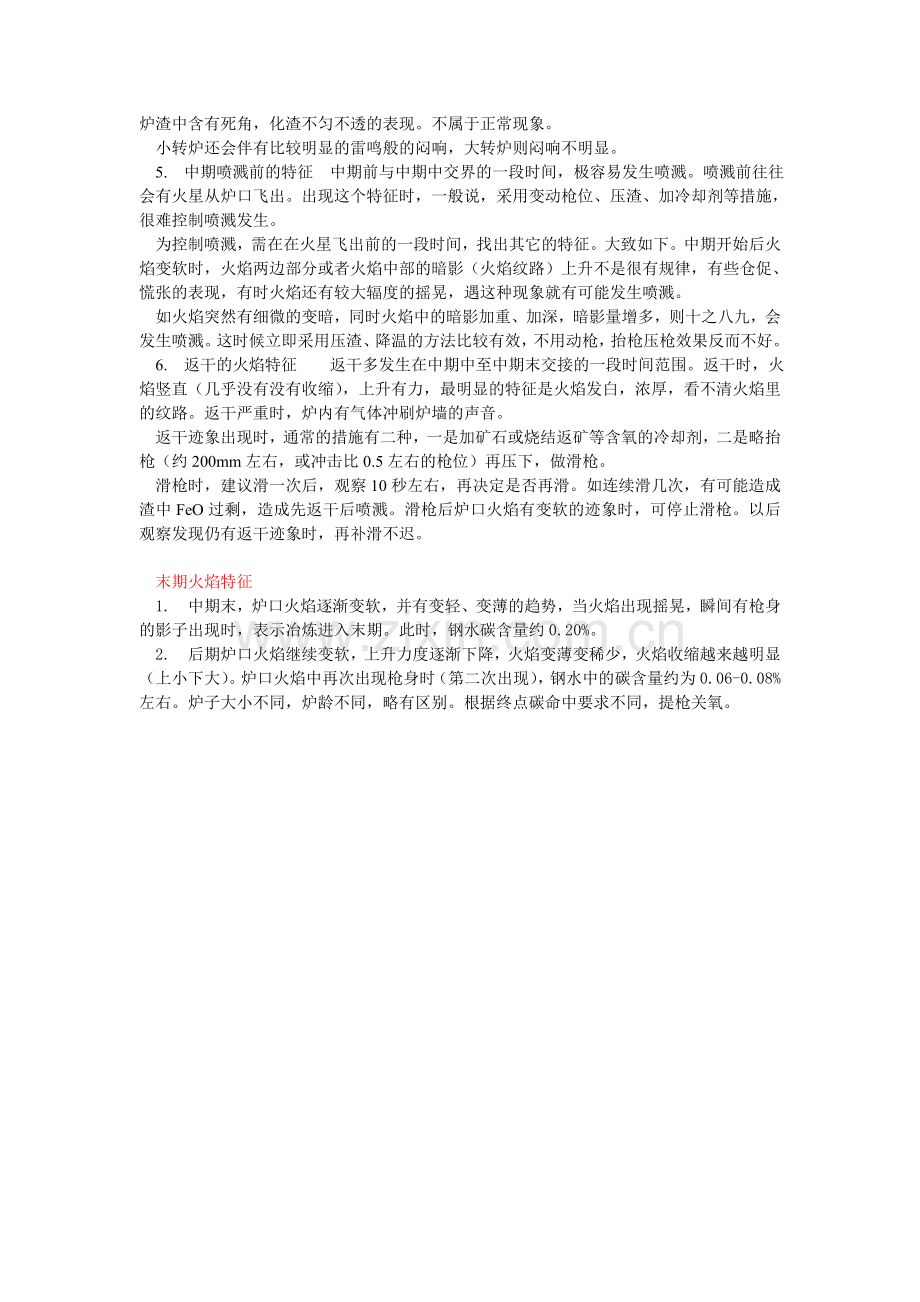

扑腾轻松，指火焰扑出时，好象不受牵扯一样，劲力全部释放一样。相对地，有时火焰扑腾时，扑出的火焰好象被一股劲力牵扯，憋着一股劲往外扑出，而劲力似乎又不能得到完全释放，火焰相对浓厚一些。一般这种情况，看作是炉渣粘稠的表现。个人认为，这个时候是炉渣中含有死角，化渣不匀不透的表现。不属于正常现象。
小转炉还会伴有比较明显的雷鸣般的闷响，大转炉则闷响不明显。
5. 中期喷溅前的特征　中期前与中期中交界的一段时间，极容易发生喷溅。喷溅前往往会有火星从炉口飞出。出现这个特征时，一般说，采用变动枪位、压渣、加冷却剂等措施，很难控制喷溅发生。
为控制喷溅，需在在火星飞出前的一段时间，找出其它的特征。大致如下。中期开始后火焰变软时，火焰两边部分或者火焰中部的暗影（火焰纹路）上升不是很有规律，有些仓促、慌张的表现，有时火焰还有较大辐度的摇晃，遇这种现象就有可能发生喷溅。
如火焰突然有细微的变暗，同时火焰中的暗影加重、加深，暗影量增多，则十之八九，会发生喷溅。这时候立即采用压渣、降温的方法比较有效，不用动枪，抬枪压枪效果反而不好。
6. 返干的火焰特征　　返干多发生在中期中至中期末交接的一段时间范围。返干时，火焰竖直（几乎没有没有收缩），上升有力，最明显的特征是火焰发白，浓厚，看不清火焰里的纹路。返干严重时，炉内有气体冲刷炉墙的声音。
返干迹象出现时，通常的措施有二种，一是加矿石或烧结返矿等含氧的冷却剂，二是略抬枪（约200mm左右，或冲击比0.5左右的枪位）再压下，做滑枪。
滑枪时，建议滑一次后，观察10秒左右，再决定是否再滑。如连续滑几次，有可能造成渣中FeO过剩，造成先返干后喷溅。滑枪后炉口火焰有变软的迹象时，可停止滑枪。以后观察发现仍有返干迹象时，再䃼滑不迟。

末期火焰特征
1.　中期末，炉口火焰逐渐变软，并有变轻、变薄的趋势，当火焰出现摇晃，瞬间有枪身的影子出现时，表示冶炼进入末期。此时，钢水碳含量约0.20%。
2.　后期炉口火焰继续变软，上升力度逐渐下降，火焰变薄变稀少，火焰收缩越来越明显（上小下大）。炉口火焰中再次出现枪身时（第二次出现），钢水中的碳含量约为0.06-0.08%左右。炉子大小不同，炉龄不同，略有区别。根据终点碳命中要求不同，提枪关氧。
