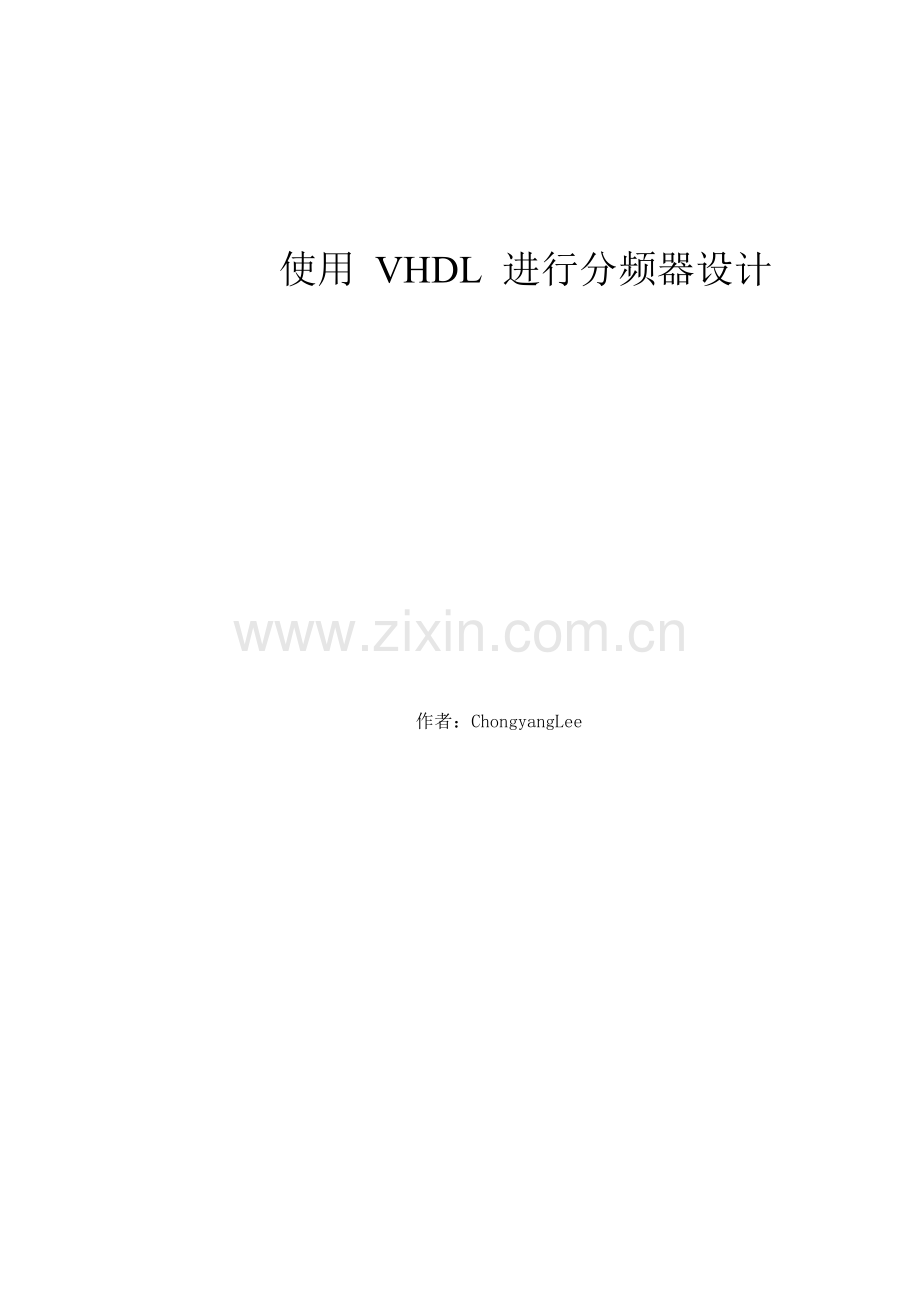

使用 VHDL 进行分频器设计

作者：ChongyangLee

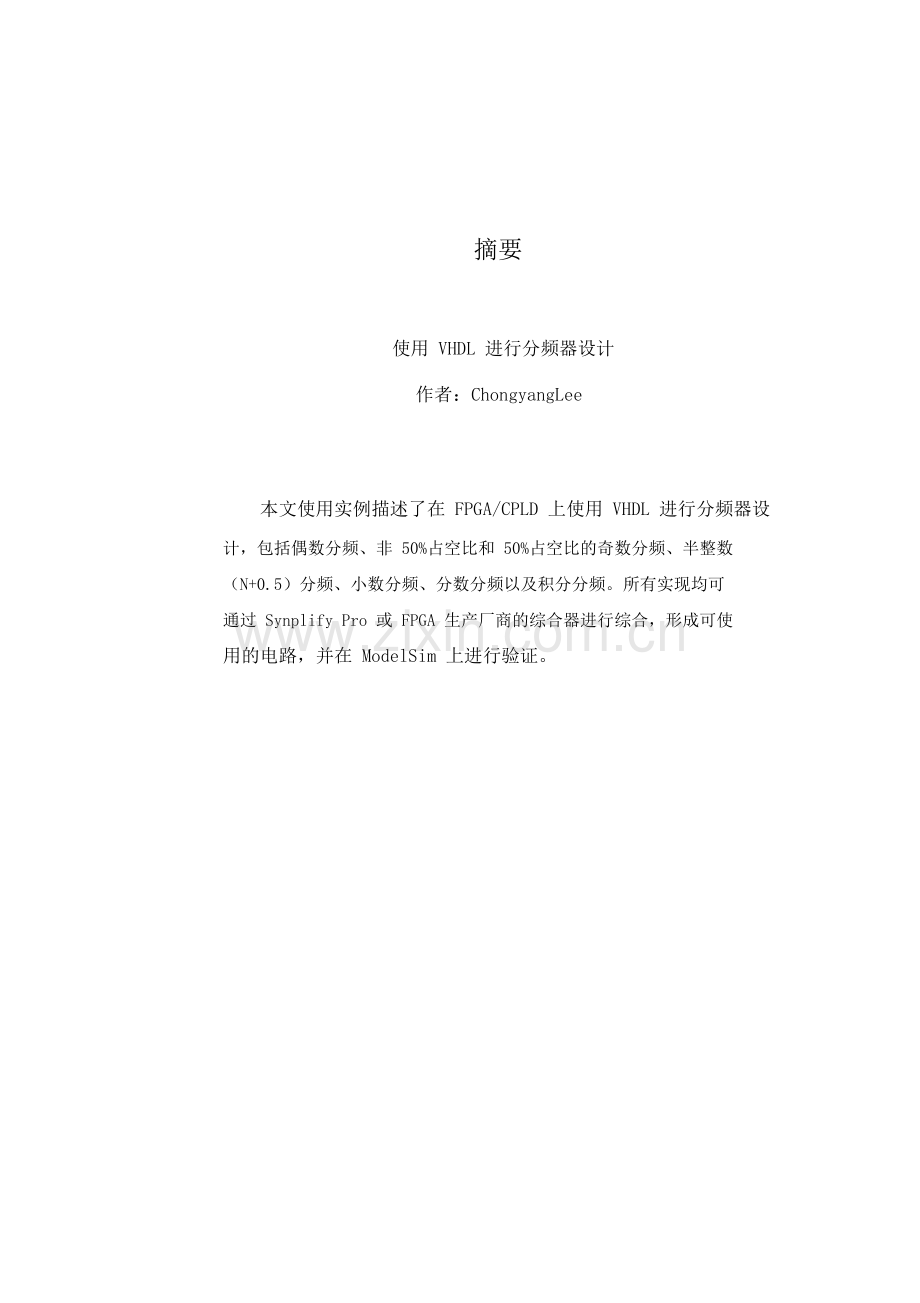

摘要

使用 VHDL 进行分频器设计

作者：ChongyangLee

本文使用实例描述了在 FPGA/CPLD 上使用 VHDL 进行分频器设

计，包括偶数分频、非 50%占空比和 50%占空比的奇数分频、半整数

（N+0.5）分频、小数分频、分数分频以及积分分频。所有实现均可

通过 Synplify Pro 或 FPGA 生产厂商的综合器进行综合，形成可使

用的电路，并在 ModelSim 上进行验证。

目录

概述.......................................................................................................................................1
计数器 ..................................................................................................................................1
普通计数器..................................................................................................................1
约翰逊计数器 .............................................................................................................3
分频器 ..................................................................................................................................4
偶数分频器..................................................................................................................4
奇数分频器..................................................................................................................6
半整数分频器 .............................................................................................................9
小数分频器................................................................................................................11
分数分频器................................................................................................................15
积分分频器................................................................................................................18

概述

分频器是数字电路中最常用的电路之一，在 FPGA 的设计中也是使用效率
非常高的基本设计。基于 FPGA 实现的分频电路一般有两种方法：一是使用
FPGA 芯片内部提供的锁相环电路，如 ALTERA 提供的 PLL （Phase Locked
Loop），Xilinx 提供的 DLL（Delay Locked Loop）；二是使用硬件描述语言，如
VHDL、Verilog HDL 等。使用锁相环电路有许多优点，如可以实现倍频；相位
偏移；占空比可调等。但 FPGA 提供的锁相环个数极为有限，不能满足使用要
求。因此使用硬件描述语言实现分频电路经常使用在数字电路设计中，消耗不

多的逻辑单元就可以实现对时钟的操作，具有成本低、可编程等优点。

计数器

计数器是实现分频电路的基础，计数器有普通计数器和约翰逊计数器两

种。这两种计数器均可应用在分频电路中。

普通计数器
最普通的计数器是加法（或减法）计数器。下面是加法计数器的VHDL实
现，其Synplify Pro下的RTL View如图 1所示。

--file Name: ripple.vhd
--Description: 带复位功能的加法计数器
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity ripple is
generic (width: integer := 4);
port(clk, rst: in std_logic;
cnt: out std_logic_vector(width - 1 downto 0));
end ripple;

architecture a of ripple is
signal cntQ: std_logic_vector(width - 1 downto 0);
begin
process(clk, rst)
begin
if (rst = '1') then
cntQ <= (others => '0');
elsif (clk'event and clk = '1') then
cntQ <= cntQ + 1;

1

end if;
end process;

cnt <= cntQ;
end a;


代码 1 加法计数器 VHDL 代码

图 1 加法计数器 RTL 视图

加法计数器的Test Bench代码如下所示，在ModelSim下进行功能仿真，仿真
波形结果如图 2所示。

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity ripple_tb is
end ripple_tb;

architecture testbench of ripple_tb is
component ripple
generic(width: integer := 4);
port(clk, rst: in std_logic;
cnt: out std_logic_vector(width - 1 downto 0));
end component;

signal clk_tb: std_logic := '0';
signal rst_tb: std_logic := '0';
signal cnt_tb: std_logic_vector(3 downto 0);
begin
UUT: ripple generic map(width => 4)
port map(clk => clk_tb, rst => rst_tb, cnt => cnt_tb);

clk_tb <= not clk_tb after 50 ns;

process
begin
rst_tb <= transport '1';
wait for 200 ns;

2

rst_tb <= transport '0';
wait for 2000 ns;
end process;

end testbench;
代码 2 加法计数器的 test bench 代码

图 2 加法计数器的仿真结果波形

在同一时刻，加法计数器的输出可能有多位发生变化，因此，当使用组合

逻辑对输出进行译码时，会导致尖峰脉冲信号。使用约翰逊计数器可以避免这

个问题。

约翰逊计数器
约翰逊计数器是一种移位计数器，采用的是把输出的最高位取非，然后反

馈送到最低位触发器的输入端。约翰逊计数器在每个时钟下只有一个输出发生

变化。下面是约翰逊计数器的 VHDL 实现代码。

--file Name: ripple.vhd
--Description: 带复位功能的约翰逊计数器
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity johnson is
generic (width: integer := 4);
port (clk, rst: in std_logic;
cnt: out std_logic_vector(width - 1 downto 0));
end johnson;

architecture a of johnson is
signal cntQ: std_logic_vector(width - 1 downto 0);
begin
process(clk, rst)
begin
if(rst = '1') then
cntQ <= (others => '0');
elsif (rising_edge(clk)) then
cntQ(width - 1 downto 1) <= cntQ(width - 2 downto 0);
cntQ(0) <= not cntQ(width - 1);
end if;
end process;

3

cnt <= cntQ;
end a;


代码 3 约翰逊计数器 VHDL 代码

图 3 约翰逊计数器 RTL 视图

显然，约翰逊计数器没有有效利用寄存器的所有状态，假设最初值或复位

状态为 0000，则依次为 0000、0001 、0011、0111、1111、1110、1100 、1000、
0000 如此循环。再者，如果由于干扰噪声引入一个无效状态，如 0010，则无法
恢复到有效到循环中去，需要我们加入错误恢复处理，在此不再赘述。

分频器

如前所述，分频器的基础是计数器，设计分频器的关键在于输出电平翻转

的时机。下面使用加法计数器分别描述各种分频器的实现。

偶数分频器
偶数分频最易于实现，欲实现占空比为 50%的偶数 N 分频，一般来说有两
种方案：一是当计数器计数到 N/2-1 时，将输出电平进行一次翻转，同时给计
数器一个复位信号，如此循环下去；二是当计数器输出为 0 到 N/2-1 时，时钟输
出为 0 或 1，计数器输出为 N/2 到 N-1 时，时钟输出为 1 或 0，当计数器计数到
N-1 时，复位计数器，如此循环下去。需要说明的是，第一种方案仅仅能实现占
空比为 50%的分频器，第二种方案可以有限度的调整占空比，参考非 50%占空
比的奇数分频实现。

在如下所示的以 6 分频为例的 VHDL 代码中， architecture a 使用的是第一种
方案，architecture b 使用的是第二种方案。更改 configuration 可查看不同方案的
综合结果。

--filename clk_div1.vhd

4

--description: 占空比为 50%的 6 分频
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity clk_div1 is
port(clk_in: in std_logic; clk_out: out std_logic);
end clk_div1;

--使用第一种方案

architecture a
of clk_div1 is

signal clk_outQ: std_logic := '0';--赋初始值仅供仿真使用
signal countQ: std_logic_vector(2 downto 0) := "000";
begin
process(clk_in)
begin
if(clk_in'event and clk_in = '1') then
if(countQ /= 2) then
CountQ <= CountQ + 1;
else
clk_outQ <= not clk_outQ;
CountQ <= (others =>'0');
end if;
end if;
end process;
clk_out <= clk_outQ;
end a;

--使用第二种方案

architecture b
of clk_div1 is

signal countQ: std_logic_vector(2 downto 0);
begin
process(clk_in)
begin
if(clk_in'event and clk_in = '1') then
if(countQ < 5) then
countQ <= countQ + 1;
else
CountQ <= (others =>'0');
end if;
end if;
end process;

process(countQ)
begin
if(countQ < 3) then
clk_out <= '0';
else
clk_out <= '1';


5

end if;
end process;

end b;

configuration cfg of clk_div1 is
for a
end for;
end cfg;
代码 4 偶数分频的 VHDL 代码

图 4图 5所示的分别是使用architecture a和architecture b的仿真结果波形。两者均
正确的实现了 50%占空比的 6 分频。

图 4 architecture a 的仿真结果

图 5 architecture b 的仿真结果

奇数分频器

实 现 非
50% 占 空 比 的 奇 数 分 频 ， 如 实 现 占 空 比 为 20% （ 1/5 ） 、 40%

（2/5）、60%（3/5）、80%（4/5）的 5
类

种方案；但如果实现占空比为 50%的奇数分频，就不能使用偶数分频中所采用
的方案了。

非 50%占空比的奇数分频
下面就以实现占空比为 40%的 5 分频分频器为例，说明非 50%占空比的奇数
分频器的实现。该分频器的实现对于我们实现 50%占空比的分频器有一定的借
鉴意义。

--filename clk_div2.vhd
--description: 占空比为 40%的 5 分频
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity clk_div2 is
port(clk_in: in std_logic; clk_out: out std_logic);
end clk_div2;

6

architecture a of clk_div2 is
signal countQ: std_logic_vector(2 downto 0);
begin
process(clk_in)
begin
if(clk_in'event and clk_in = '1') then
if(countQ < 4) then
countQ <= countQ + 1;
else
CountQ <= (others =>'0');
end if;
end if;
end process;

process(countQ)
begin
if(countQ < 3) then
clk_out <= '0';
else
clk_out <= '1';
end if;
end process;

end a;
代码 5 占空比为 40%的 5 分频

仿真波形如图 6所示。

图 6 占空比为 40%的 5 分频仿真波形

50%占空比的奇数分频
通过待分频时钟下降沿触发计数，产生一个占空比为 40%（2/5）的 5 分频
的时钟相或，即可得到一个占空比为 50%
器。将产生的时钟与上升沿触发产生
的 5 分频器。

推广为一般方法：欲实现占空比为 50%的 2N+1 分频器，则需要对待分频时
钟上升沿和下降沿分别进行 N/(2N+1)分频，然后将两个分频所得的时钟信号相
或得到占空比为 50%的 2N+1 分频器。

下面的代码就是利用上述思想获得占空比为 50%的 7 分频器。需要我们分别
对上升沿和下降沿进行 3/7 分频，再将分频获得的信号相或。

7

--filename clk_div3.vhd
--description: 占空比为 50%的 7 分频
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_ar th.all;
use ieee.std_logic_unsigned.all;

entity clk_div3 is
port(clk_in: in std_logic; clk_out: out std_logic);
end clk_div3;

architecture a of clk_div3 is
signal cnt1, cnt2: integer range 0 to 6;

signal clk1,
begin
clk2: std_logic;

process(clk_in)--上升沿
begin
if(rising_edge(clk_in)) then
if(cnt1 < 6) then
cnt1 <= cnt1 + 1;
else
cnt1 <= 0;
end if;

if(cnt1 < 3) then
clk1 <= '1';
else
clk1 <= '0';
end if;
end if;
end process;

process(clk_in)--下降沿
begin
if(falling_edge(clk_in)) then
if(cnt2 < 6) then
cnt2 <= cnt2 + 1;
else
cnt2 <= 0;
end if;

if(cnt2 < 3) then
clk2 <= '1';
else
clk2 <= '0';
end if;
end if;
end process;

clk_out <= clk1 or clk2;


8

end a;


代码 6 占空比为 50%的 7 分频 VHDL 代码

综合得到的RTL视图如图 7所示，仿真结果如图 8所示。

图 7 占空比为 50%的 7 分频 RTL 视图

图 8 占空比为 50%的 7 分频仿真波形

占空比为 50%的奇数分频可以帮助我们实现半整数分频。

半整数分频器
仅仅采用数字分频，不可能获得占空比为 50%的 N+0.5 分频，我们只可以
设计出占空比为(M+0.5)/(N+0.5)或者 M/(N+0.5)的分频器，M 小于 N。这种半整
数分频方法是对输入时钟进行操作，让计数器计数到某一个数值时，将输入时

钟电平进行一次反转，这样，该计数值只保持了半个时钟周期，因此实现半整

数分频。

如上所述，占空比为 50%的奇数分频可以帮助我们实现半整数分频，将占
空比为 50%的奇数分频与待分频时钟异或得到计数脉冲，下面的代码就是依靠
占空比为 50%的 5 分频实现 2.5 分频器的。

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity clk_div4 is

9

port(clk_in: in std_logic; clk_out: out std_logic);
end clk_div4;

architecture a of clk_div4 is
signal cnt1, cnt2: integer range 0 to 4;
signal clk1, clk2: std_logic;

signal Pclk,
signal cnt3:
begin
Lclk: std_logic;
integer range 0 to 2;

process(clk_in)
begin
if(rising_edge(clk_in)) then
if(cnt1 < 4) then
cnt1 <= cnt1 + 1;
else
cnt1 <= 0;
end if;
end if;
end process;

process(clk_in)
begin
if(falling_edge(clk_in)) then
if(cnt2 < 4) then
cnt2 <= cnt2 + 1;
else
cnt2 <= 0;
end if;
end if;
end process;

process(cnt1)
begin

if (cnt1 <
3) then

clk1 <= '0';
else
clk1 <= '1';
end if;
end process;

process(cnt2)
begin
if (cnt2 < 3) then
clk2 <= '0';
else
clk2 <= '1';
end if;
end process;

process(Lclk)
begin


10

if(rising_edge(Lclk)) then
if(cnt3 < 2) then
cnt3 <= cnt3 + 1;
else
cnt3 <= 0;
end if;
end if;
end process;
process(cnt3)
begin
if(cnt3 < 1) then
clk_out <= '0';
else
clk_out <= '1';
end if;
end process;

Pclk <= clk1 or clk2;
Lclk <= clk_in xor Pclk;--对输入时钟进行处理
end a;
代码 7 2.5 分频 VHDL 代码

正如仿真波形图 9所示，该分频器的占空比为 1.5/2.5，即 60%。

图 9 2.5 分频仿真波形

小数分频器
小数分频是通过可变分频和多次平均的方法实现的。例如要实现 4.7 分频，
只要在 10 次分频中，做 7 次 5 分频，3 次 4 分频就可以得到。再如要实现 5.67 分
频，只要在 100 次分频中，做 67 次 6 分频，33 次 5 分频即可。考虑到小数分频
器要进行多次两种频率的分频，必须设法将两种分频均匀。表 1以 2.7 分频为
例，小数部分进行累加，如果大于等于 10，则进行 3 分频，如果小于 10，进行
2 分频。

表 1 小数分频系数序列

序号 0

1

2

3

4

5

6

7

8

9


11

累 加

值

分 频

系数


7

2


14

3


11

3


8

2


15

3


12

3


9

2


16

3


13

3


10

3

下面的代码就是基于上述原理实现 2.7 分频。其中，architecture b 是使用累
分频 数选系 择的 机，architectur a 是直接使用已计算好的结果。
加器计算
--file name: clk_div6.vhd
--description: 2.7 分频
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity clk_div6 is
port(clk_in: in std_logic; clk_out: out std_logic);
end clk_div6;

architecture b of clk_div6 is
signal clkoutQ: std_logic;
signal ctrl: std_logic;
signal cnt1: integer range 0 to 1;
signal cnt2: integer range 0 to 2;
begin
clk_out <= clkoutQ;
process(clkoutQ)
variable tmp: integer range 0 to 20;
begin

if(rising_edge(clkoutQ))
tmp := tmp + 7;
if(tmp < 10) then
ctrl <= '1';
else
ctrl <= '0';
tmp := tmp - 10;
end if;
end if;
end process;

process(clk_in)
begin
then

if(clk_in'event and clk_in = '1') then
if(ctrl = '1') then
if(cnt1 < 1) then
cnt1 <= cnt1 + 1;
else


12

cnt1 <= 0;
end if;
if(cnt1 < 1) then
clkoutQ <= '1';
else
clkoutQ <= '0';
end if;
else
if(cnt2 < 2) then
cnt2 <= cnt2 + 1;
else
cnt2 <= 0;
end if;
if(cnt2 < 1) then
clkoutQ <= '1';
else
clkoutQ <= '0';
end if;
end if;
end if;
end process;

end b;

architecture a of clk_div6 is
signal cnt: integer range 0 to 9;
signal clkoutQ: std_logic;

signal cnt1:
integer range 0 to 1;

signal cnt2: integer range 0 to 2;
begin
clk_out <= clkoutQ;
process(clkOutQ)
begin
if(clkoutQ'event and clkoutQ = '1') then
if (cnt < 9) then
cnt <= cnt + 1;
else
cnt <= 0;
end if;
end if;
end process;

process(clk_in)
begin
if(clk_in'event and clk_in = '1') then
case cnt is
when 0|3|6 =>
if(cnt1 < 1) then
cnt1 <= cnt1 + 1;
else
cnt1 <= 0;


13

end if;
if(cnt1 < 1) then
clkoutQ <= '1';
else

clkoutQ <=
end if;
when others =>
'0';

if(cnt2 < 2) then
cnt2 <= cnt2 + 1;
else
cnt2 <= 0;
end if;
if(cnt2 < 1) then
clkoutQ <= '1';
else
clkoutQ <= '0';
end if;
end case;
end if;
end process;
end a;

configuration cfg of clk_div6 is
for a
end for;
end cfg;
代码 8 2.7 分频 VHDL 代码

仿真波形如图 10所示，在cursor1 和cursor2 之间，我们可以清楚地看到 2.7 分
频的实现。按照占空比的定义，该分频器的占空比应为 10/27。

图 10 2.7 分频仿真波形

14

分数分频器


L

将小数分频的方法进行扩展，可以得到形如 M 的分数分频的方法，例
N
7

如， 2
13
分频，只要在 13 次分频中，进行 7 次 3 分频，6 次 2 分频就可以得到。

同样，为了将两种分频均匀，将分子部分累加，小于分母的，进行M分频，大于
7

等于分母的，进行(M+1)分频。表 2显示了13
2 的分频次序。

序号 0

累加


1


2


3

表 2 分数分频系数序列

4 5 6 7


8


9


10 11 12

值

分频
系数
7

2
14

3
8

2
15

3

7
9

2
16 10 17 11 18 12 19 13

3 2 3 2 3 2 3 3

仿照代码 8，给出 2 分频的代码如下：

13

--file name: clk_div7.vhd
--description: (33/13)分频
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;

entity clk_div7 is
port(clk_in: in std_logic; clk_out: out std_logic);
end clk_div7;

archi
