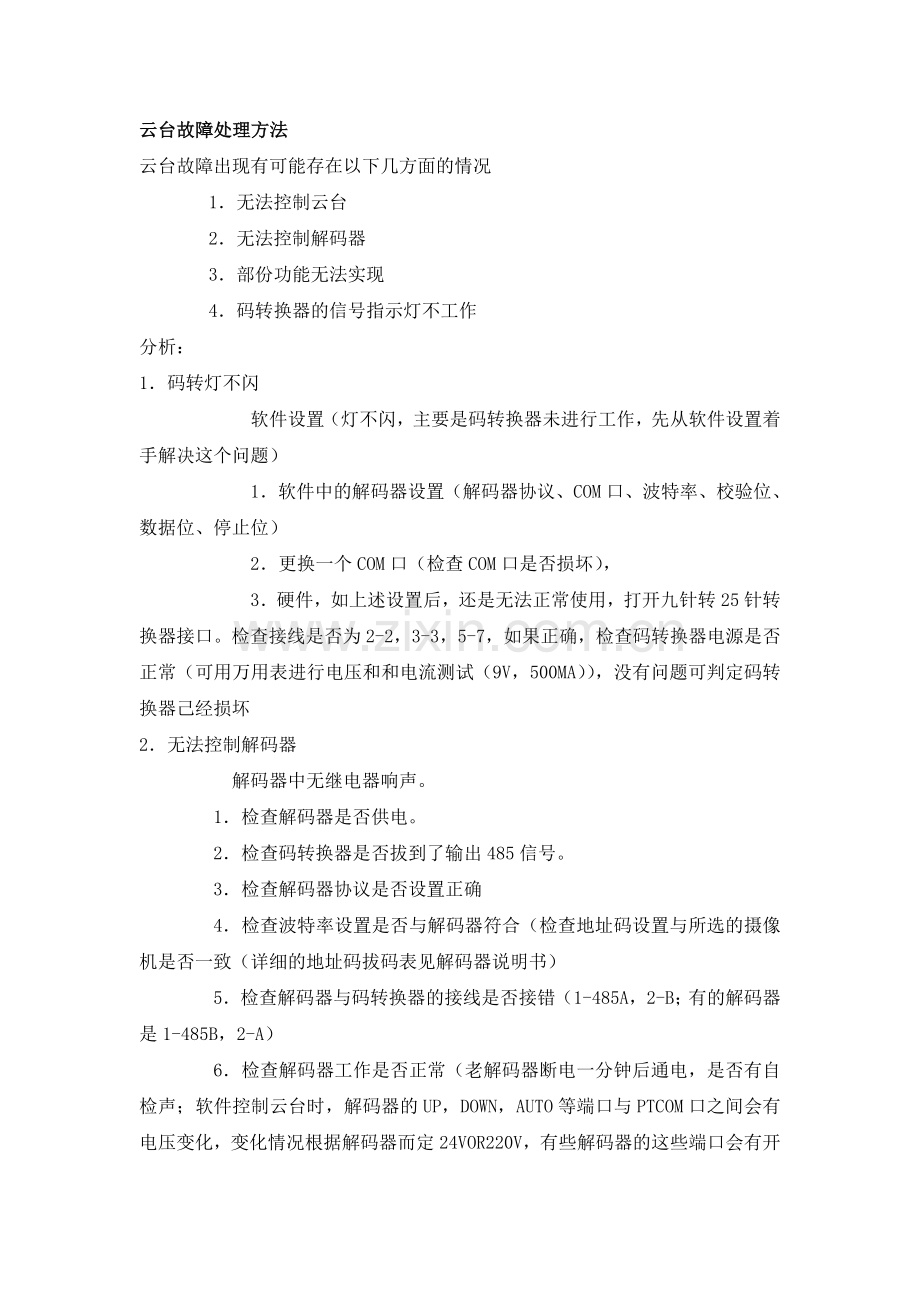

云台故障处理方法
云台故障出现有可能存在以下几方面的情况
1．无法控制云台
2．无法控制解码器
3．部份功能无法实现
4．码转换器的信号指示灯不工作
分析：
1．码转灯不闪
      软件设置（灯不闪，主要是码转换器未进行工作，先从软件设置着手解决这个问题）
      1．软件中的解码器设置（解码器协议、COM口、波特率、校验位、数据位、停止位）
      2．更换一个COM口（检查COM口是否损坏），
      3．硬件，如上述设置后，还是无法正常使用，打开九针转25针转换器接口。检查接线是否为2-2，3-3，5-7，如果正确，检查码转换器电源是否正常（可用万用表进行电压和和电流测试（9V，500MA）），没有问题可判定码转换器己经损坏
2．无法控制解码器
     解码器中无继电器响声。
    1．检查解码器是否供电。
    2．检查码转换器是否拔到了输出485信号。
    3．检查解码器协议是否设置正确
    4．检查波特率设置是否与解码器符合（检查地址码设置与所选的摄像机是否一致（详细的地址码拔码表见解码器说明书）
    5．检查解码器与码转换器的接线是否接错（1-485A，2-B；有的解码器是1-485B，2-A）
    6．检查解码器工作是否正常（老解码器断电一分钟后通电，是否有自检声；软件控制云台时，解码器的UP，DOWN，AUTO等端口与PTCOM口之间会有电压变化，变化情况根据解码器而定24VOR220V，有些解码器的这些端口会有开关量信号变化），如有则解码器工作正常，否则为解码器故障
    7．检查解码器的保险管是否己烧坏。

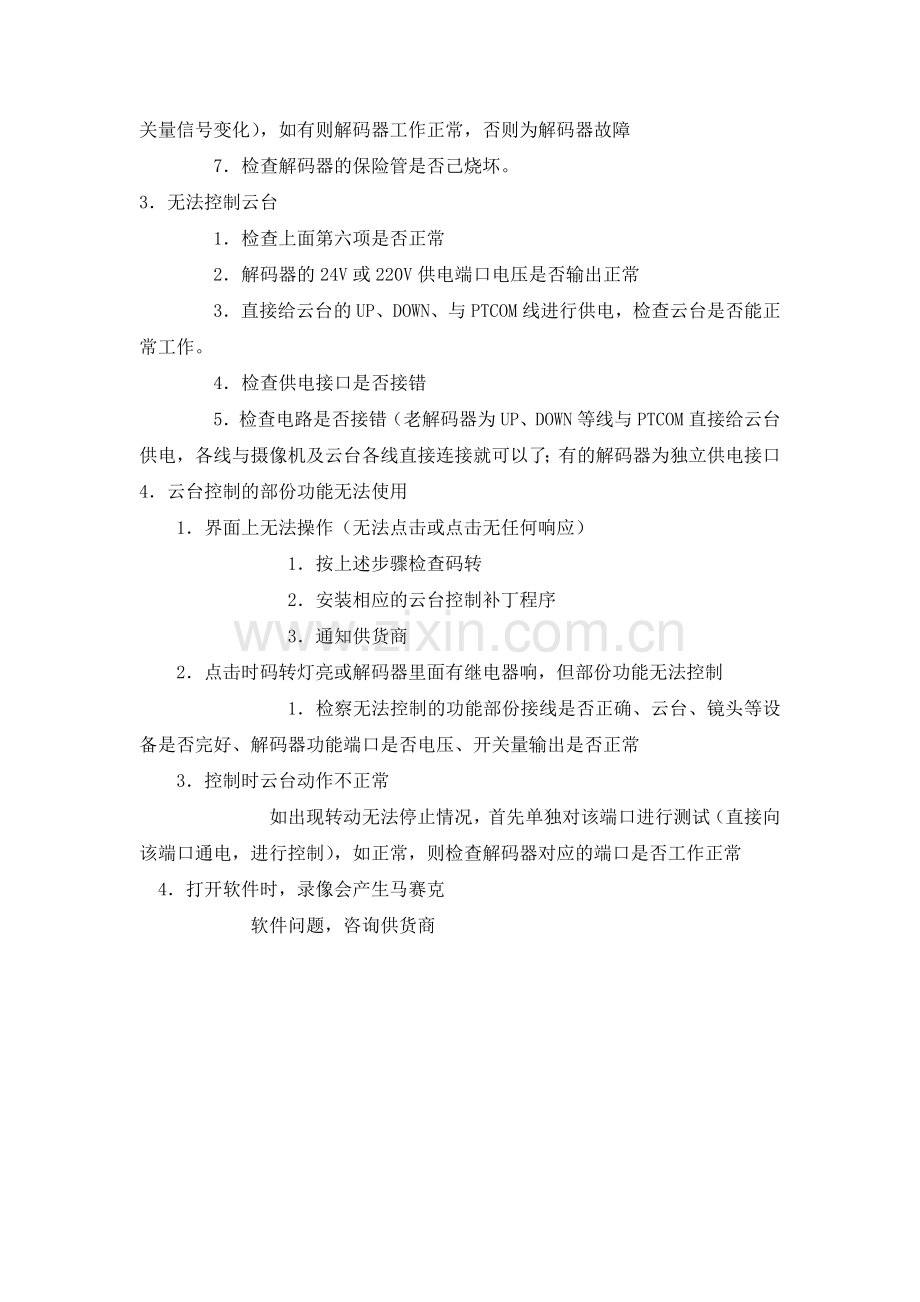

3．无法控制云台
    1．检查上面第六项是否正常
    2．解码器的24V或220V供电端口电压是否输出正常
    3．直接给云台的UP、DOWN、与PTCOM线进行供电，检查云台是否能正常工作。
    4．检查供电接口是否接错
    5．检查电路是否接错（老解码器为UP、DOWN等线与PTCOM直接给云台供电，各线与摄像机及云台各线直接连接就可以了；有的解码器为独立供电接口
4．云台控制的部份功能无法使用
  1．界面上无法操作（无法点击或点击无任何响应）
        1．按上述步骤检查码转
        2．安装相应的云台控制补丁程序
        3．通知供货商
  2．点击时码转灯亮或解码器里面有继电器响，但部份功能无法控制
        1．检察无法控制的功能部份接线是否正确、云台、镜头等设备是否完好、解码器功能端口是否电压、开关量输出是否正常
  3．控制时云台动作不正常
       如出现转动无法停止情况，首先单独对该端口进行测试（直接向该端口通电，进行控制），如正常，则检查解码器对应的端口是否工作正常
 4．打开软件时，录像会产生马赛克
      软件问题，咨询供货商
