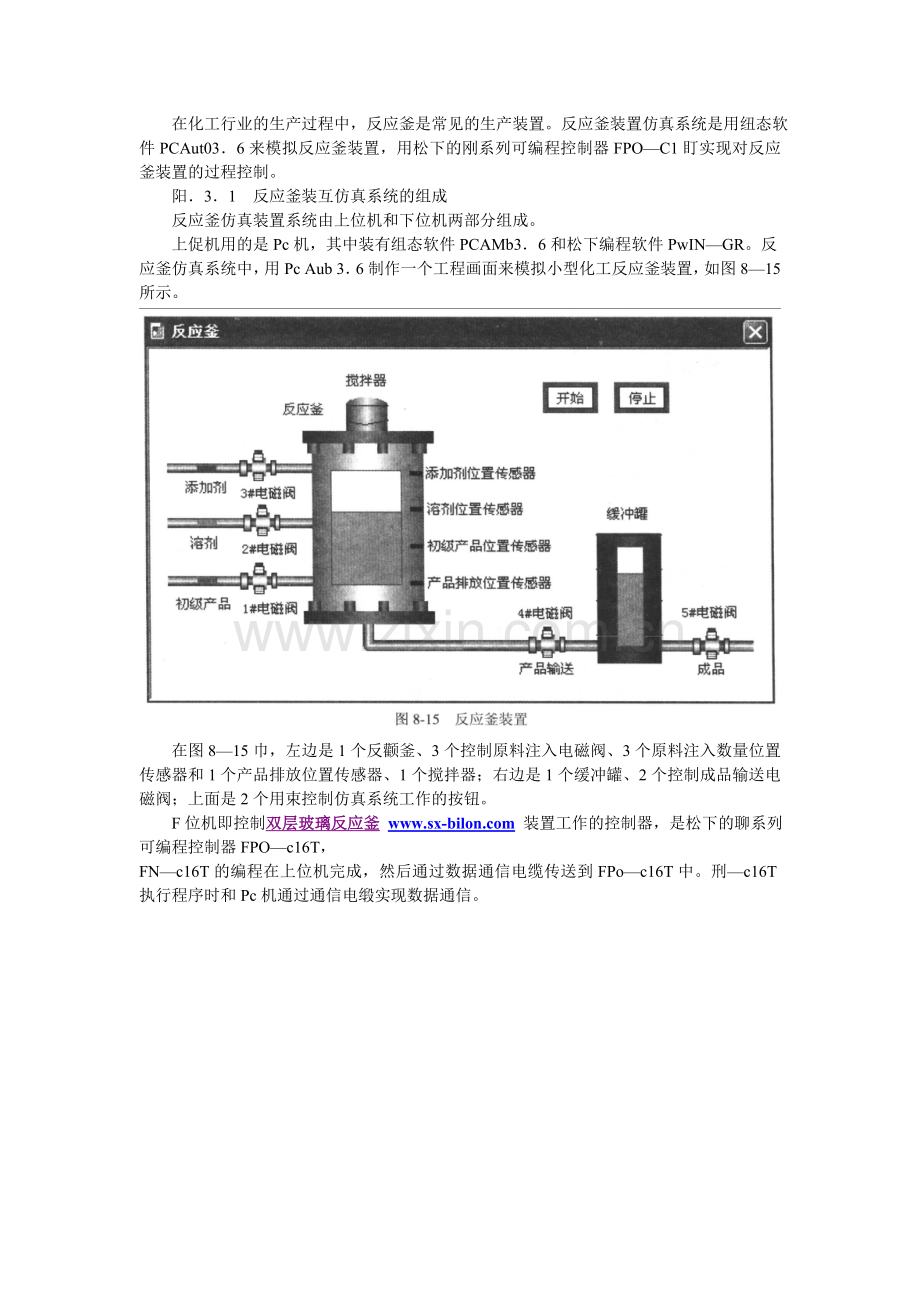

基于组态软件的反应釜仿真控制系统.doc

在化工行业的生产过程中，反应釜是常见的生产装置。反应釜装置仿真系统是用纽态软
件PCAut03．6来模拟反应釜装置，用松下的刚系列可编程控制器FPO—C1盯实现对反应釜装置的过程控制。
阳．3．1 反应釜装互仿真系统的组成
反应釜仿真装置系统由上位机和下位机两部分组成。
上促机用的是Pc机，其中装有组态软件PCAMb3．6和松下编程软件PwIN—GR。反
应釜仿真系统中，用Pc Aub 3．6制作一个工程画面来模拟小型化工反应釜装置，如图8—15
所示。

在图8—15巾，左边是1个反颧釜、3个控制原料注入电磁阀、3个原料注入数量位置传感器和1个产品排放位置传感器、1个搅拌器；右边是1个缓冲罐、2个控制成品输送电磁阀；上面是2个用束控制仿真系统工作的按钮。
F位机即控制双层玻璃反应釜 www.sx- 装置工作的控制器，是松下的聊系列可编程控制器FPO—c16T，
FN—c16T的编程在上位机完成，然后通过数据通信电缆传送到FPo—c16T中。刑—c16T执行程序时和Pc机通过通信电缎实现数据通信。
