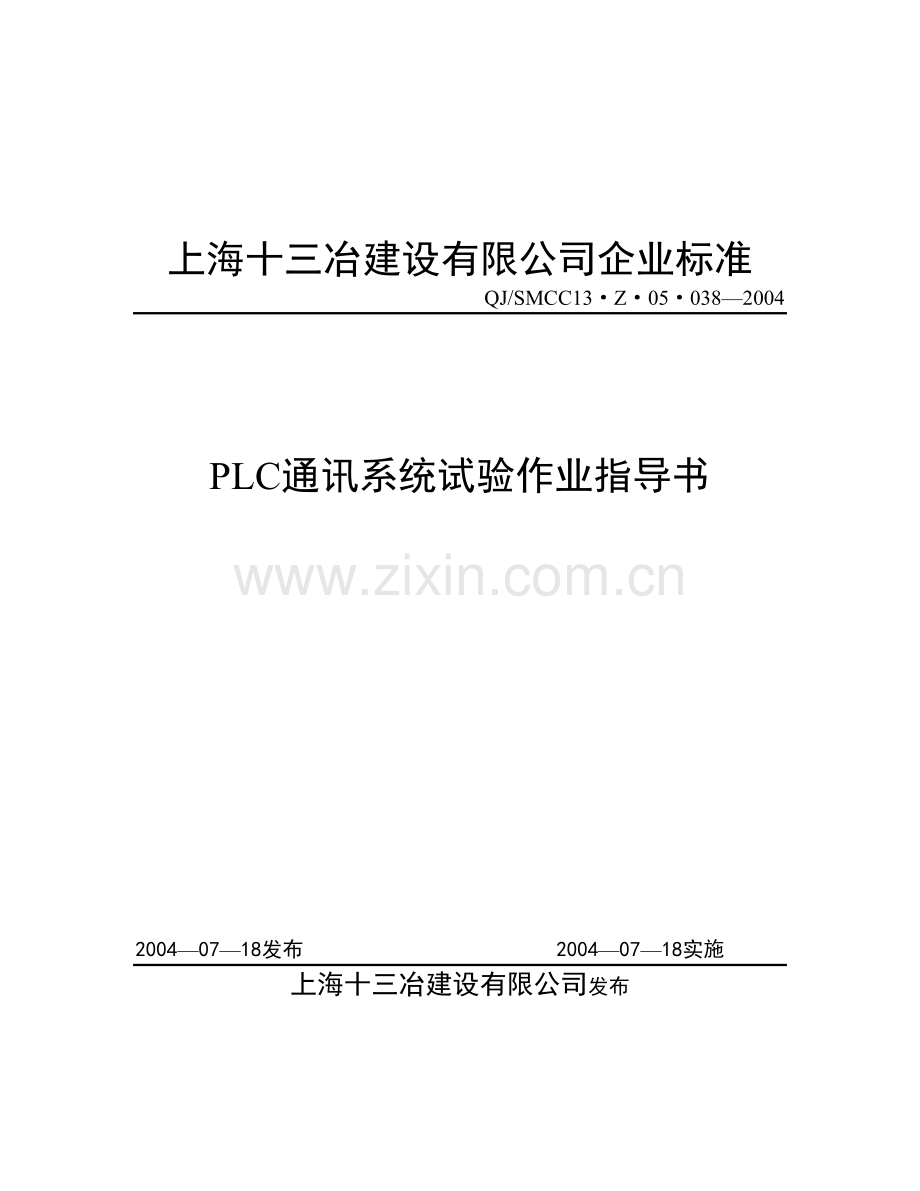

PLC通讯系统试验作业指导书05-038.doc

上海十三冶建设有限公司企业标准
QJ/SMCC13·Z·05·038—2004

PLC通讯系统试验作业指导书

2004—07—18发布 2004—07—18实施
上海十三冶建设有限公司发布

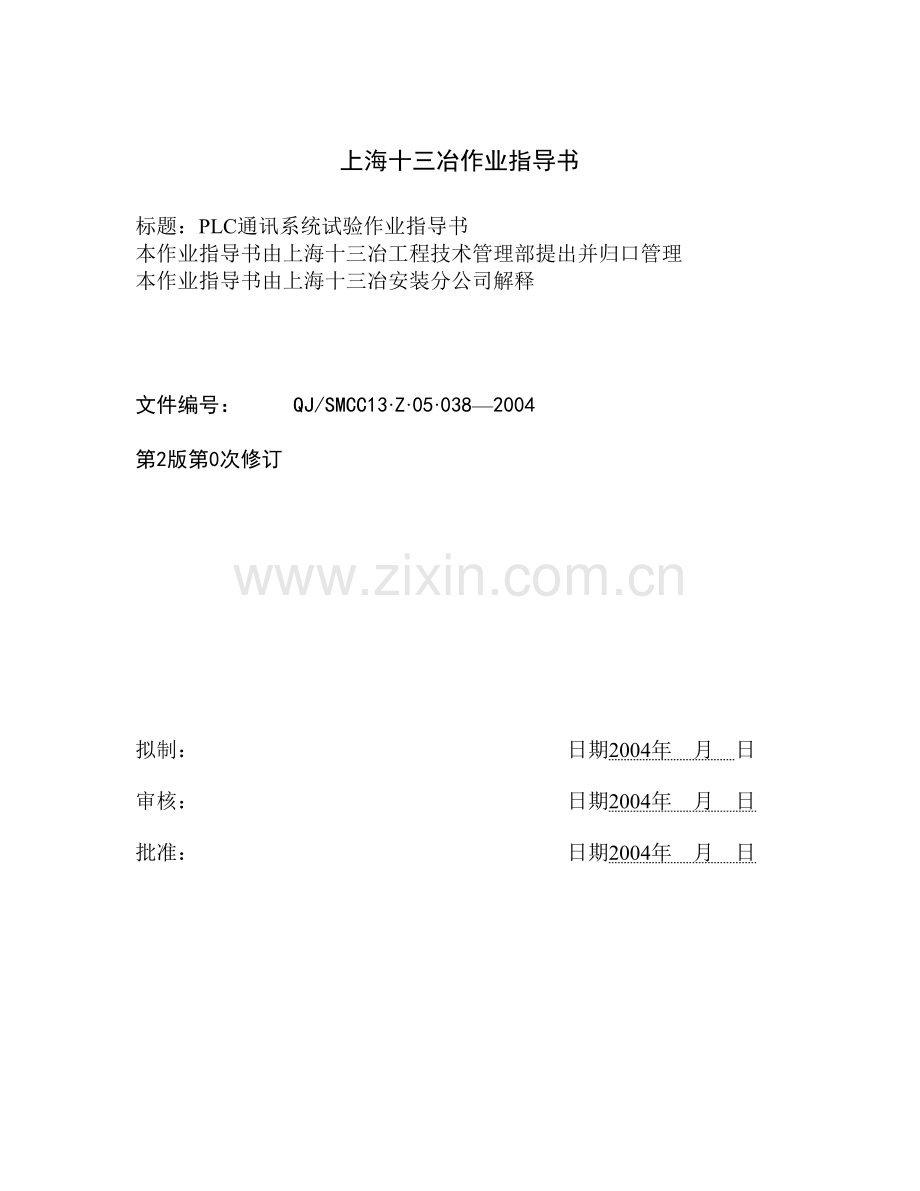

上海十三冶作业指导书

标题：PLC通讯系统试验作业指导书
本作业指导书由上海十三冶工程技术管理部提出并归口管理
本作业指导书由上海十三冶安装分公司解释

文件编号： QJ/SMCC13·Z·05·038—2004

第2版第0次修订

拟制： 日期2004年 月 日

审核： 日期2004年 月 日

批准： 日期2004年 月 日

目 录
1、总则----------------------------------------------------------------------------------------------------1
2、引用标准----------------------------------------------------------------------------------------------1
3、试验准备----------------------------------------------------------------------------------------------1
4、对被试设备要求-------------------------------------------------------------------------------------3
5、试验程序和方法-------------------------------------------------------------------------------------4
6、试验结论评定----------------------------------------------------------------------------------------14
7、质量通病防治----------------------------------------------------------------------------------------14
8、安全技术----------------------------------------------------------------------------------------------15
9、相关文件和记录-------------------------------------------------------------------------------------14

1 总则
1.1 适用范围
本作业指导书仅适用于PLC与现场设备之间网络通讯工程。
1.2 标准的引用
在使用本作业指导书时，应首先遵守国标，部标（YJB217-89）中的有关规定，特别要遵守PLC生产厂家的产品安装手册，用户使用说明书及通信工程和使用手册等资料，尤其在作工艺试验时，要严格执行生产厂家的标准。
1.3 试验的特殊要求
操作人员均应熟悉PLC及微机的结构和原理，有通讯工程施工经验，有电气操作上岗证。
2 引用标准
IEC现场总线国际标准
《建筑工程施工质量验收统一标准》GB 50300-2001
《建筑电气工程施工质量验收规范》GB 50303-2002
《电气装置安装工程电气设备交接试验标准》GB 50150-91
《冶金电气设备安装工程施工及验收规范》YBJ217-89
3 施工准备
3.1 人员准备
施工操作人员应具备PLC及微机的基本知识，并至少有一人熟悉PLC或微机的组成及原理，能对其进行熟练操作；应有PLC通信试验经历和经验，掌握通讯工程的基本原理和基本技能；对参加调试人员应有电气作业方面的安全知识，并经考核合格者。作业时必须两人以上，并要有经验的师傅监护。
操作人员必须身体健康，无妨碍电气作业的疾病。
3.2 仪器、仪表准备
不同电压等级的摇表。
数字万用表FLUKE187。
电工必要工具。
3.3 施工用料准备
胶质线、试验用电缆
绝缘胶布
3.4 技术准备
3.4.1 熟悉图纸、产品使用说明书及有关资料。
3.4.2 编写施工计划和调试方案。
3.4.3 组织技术学习和技术交底。
3.5 环境
到施工现场实地调查周围环境应达到设计要求，对室内的温度、湿度、防尘、防震等是否符合PLC的工作要求。
4 对设备、材料及前道工序的要求
设备、材料等必须与设计一致，并有产品合格证，按照厂方提供的检测资料要检测合格。PLC通信试验必须在PLC主机CPU调试完成后进行。
5 施工工艺及操作方法
5.1 PROFIBUS—DP网络必须用软件进行安装和组态。一般在工程师站服务器或PG上进行硬件组态，把所有的DP从站电源合上，地址设定正确，总线的终端电阻拨直“ON”。注意PROFIBUS—DP系统的结构必须有主站和从站，主站和从站的地址及波特率等一定设正确。
5.1.1介质
屏蔽双绞线电缆
玻璃或塑料光缆
传输速度，9.6Rblt/s至12Mbit/s

5.1.2段的设置
段的设置最长1000m最多32个节点
5.2操作方法及注意事项
5.2.1接插件的联接
5.2.1.1屏蔽双绞线的准备工作
a)根据即需长度，切割电缆，在专用剥皮刀的侧面有一个尺子，把电缆量好切割长度，用刀进行切削。
b)打开接头，按绿A、红B进行接线，如果是两头的终端电缆接插头，需把终端电阻打在“ON”的位置，中间插头把终端电阻打在“OFF”的位置。
c)电缆屏蔽层一定与接地的卡子相接触，接地保证良好见下图

d）光缆头要用专用工具制作，光缆转弯不能硬折弯
5.2.2网络的开通
5.2.2.1分布式I/0站在通讯接口上设地址，一定将拔码拔到位。否则易造成不能通讯，
5.2.2.2变频器的地址在变频器上设。
5.2.2.3 Simcode的地址用“Win-Simecode”的软件通过编程器设定。
5.2.2.4带有PROFIBUS接口的编码器及一些检测器的设定，用拔码开关，千万不要忘记是否要终端电阻。
5.3重点控制的关键部位及控制方法
重点控制的关键部位是终端电阻及屏蔽接地。各地址的设定是否正确。
6.施工质量控制
6.1放网线时一定避开强电电缆，必要时加软管保护。
6.2PLC的接地一定要好。
6.3剥电缆用专用工具刀，避免拿非专用工具切剥线。
7.质量通可两防治
7.1用非专用切剥工具接线，造成断头或屏蔽接地不好。
7.2与强电电缆放一层次
8.安全技术要求
8.1对参加调试人员必须进行安全知识教育和技术能力的审核，要进行安全交底，向参加调试的人员讲清，消除不安全因素。
8.2电气调试属于特殊工种，应坚持特殊工种要持证上岗的规定，并按期进行复证考核工作。
8.3定期对调试人员进行体格检查，对身体条件和精神状态不适合做调试工作的人员，不得从事调试工作。
8.4执行必须有两人以上方可进行通电试验的制度，并要做到明确分工、责任清楚。
8.5调试区域要装设遮拦或围经绳，要保证调试区域有安全通道，实行挂牌制度。
8.6夜间或光线较暗的试验场所进行试验时，应有足够的照明设施，以保证正常作业。
8.7个人安全防护检查，调试人员应穿工作服；戴安全帽；穿绝缘鞋；带手套，验电笔在使用前应检查合格。
8.8测定绝缘电阻或耐压试验时，应根据继电器的具体接线情况注意不能承受高电压的元件，如半导体元件、电容等从回路中断开或将其短路。
8.9严禁使用未经病毒检查的各种软盘。
9.相关文件和记录
