南河建安 《截桩施工方案》

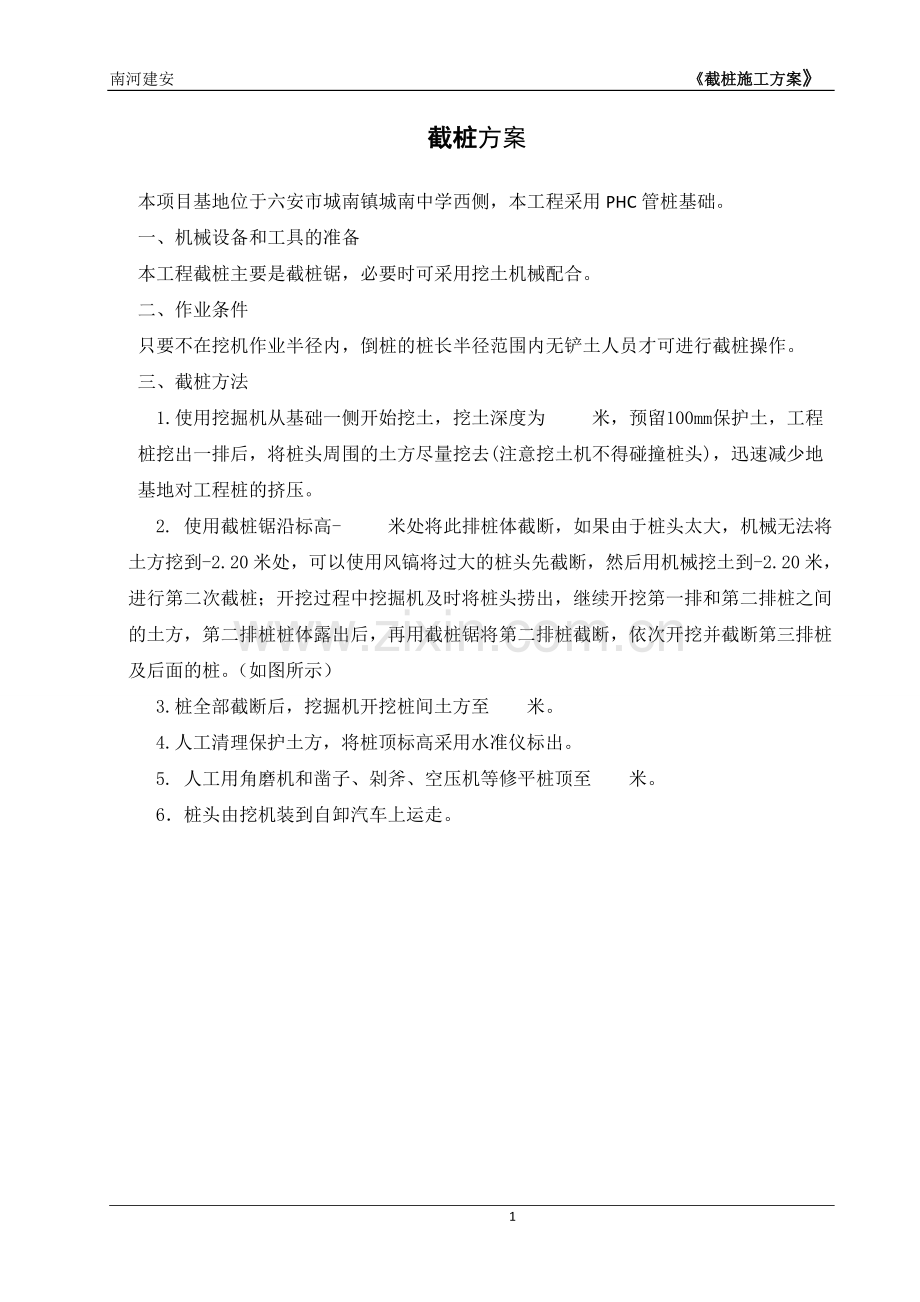

截桩方案
本项目基地位于六安市城南镇城南中学西侧，本工程采用PHC管桩基础。
一、机械设备和工具的准备
本工程截桩主要是截桩锯，必要时可采用挖土机械配合。
二、作业条件
只要不在挖机作业半径内，倒桩的桩长半径范围内无铲土人员才可进行截桩操作。
三、截桩方法
1.使用挖掘机从基础一侧开始挖土，挖土深度为 米，预留100mm保护土，工程桩挖出一排后，将桩头周围的土方尽量挖去(注意挖土机不得碰撞桩头)，迅速减少地基地对工程桩的挤压。
2. 使用截桩锯沿标高- 米处将此排桩体截断，如果由于桩头太大，机械无法将土方挖到-2.20米处，可以使用风镐将过大的桩头先截断，然后用机械挖土到-2.20米，进行第二次截桩；开挖过程中挖掘机及时将桩头捞出，继续开挖第一排和第二排桩之间的土方，第二排桩桩体露出后，再用截桩锯将第二排桩截断，依次开挖并截断第三排桩及后面的桩。（如图所示）
3.桩全部截断后，挖掘机开挖桩间土方至 米。
4.人工清理保护土方，将桩顶标高采用水准仪标出。
5. 人工用角磨机和凿子、剁斧、空压机等修平桩顶至 米。
6．桩头由挖机装到自卸汽车上运走。
挖掘机
基坑边线
1、从此方向上从右到左依次开挖
2、过大桩头用风镐将“蘑菇头”截断，
形成二次截桩。
3、使用机械将桩头从基坑中挖走。
4、继续向前开挖第二排并截桩,机械清
理桩间土到设计标高。
5、第二次截桩截到设计基底标高
截桩示意图
一
排
二
排
三
排
···
四
排

安全注意事项
1、对所有作业人员已进行了三级安全技术交底
2、临电使用和机械使用应尊守相应的安全管理规定。
3、破桩人员应随土方的开挖进行观察露出的桩长，当发现桩体开挖过程中有异常时，应及时离开危险区域。
4、破桩人员进入破桩前要先与挖机驾驶员进行沟通，待挖机停止作业或待破的桩远离了挖机的作业半径才可进入进行破桩，严禁人机同坑作业。
5、破桩时要划出一定范围作为倒桩的危险区域，此范围内除破此桩的人员外不得有其它任何操作人员。
6、破桩人员经验要丰富，要注意观察桩是否有夹心、倾斜、断桩和偏心。并正确处理相应的安全隐患问题以确保自身安全。
7.机械施工区域禁止无关人员进入场地内。挖掘机工作回转半径范围内不得站人或进行其他作业。
8. 夜间施工时，应有足够的照明设施；在危险的地段应设置明显的标志，并合理安排开挖顺序，防止挖错或超挖。
9.夜间作业，工作地点必须有充足的照明设施，在危险地段应设置明显的警示标志和护栏。
第五章 安全管理
1、锯桩过程是一个危险性较高的工作，应作为安全重点进行管理。
2、劳务分包的安全员应全程进行监督，切实将方案中安全注意点做好。
3、项目安全员应行驶监督权，采取相应的措施如协调有关施工方、危险桩标识、对危险动作状态拍摄图像，对相关人员进行教育，强化安全管理措施。
4、破桩过程要有组织安全地进行，现场一般需要由有经验的带班人员进行操作的安全交底，带班人员应对参与操作的员工熟悉，工作安排时要同时有相应的安全措施。操作过程中应全程进行监督，发现行为隐患或危险状态应及时采取防止安全事故发生的措施。
