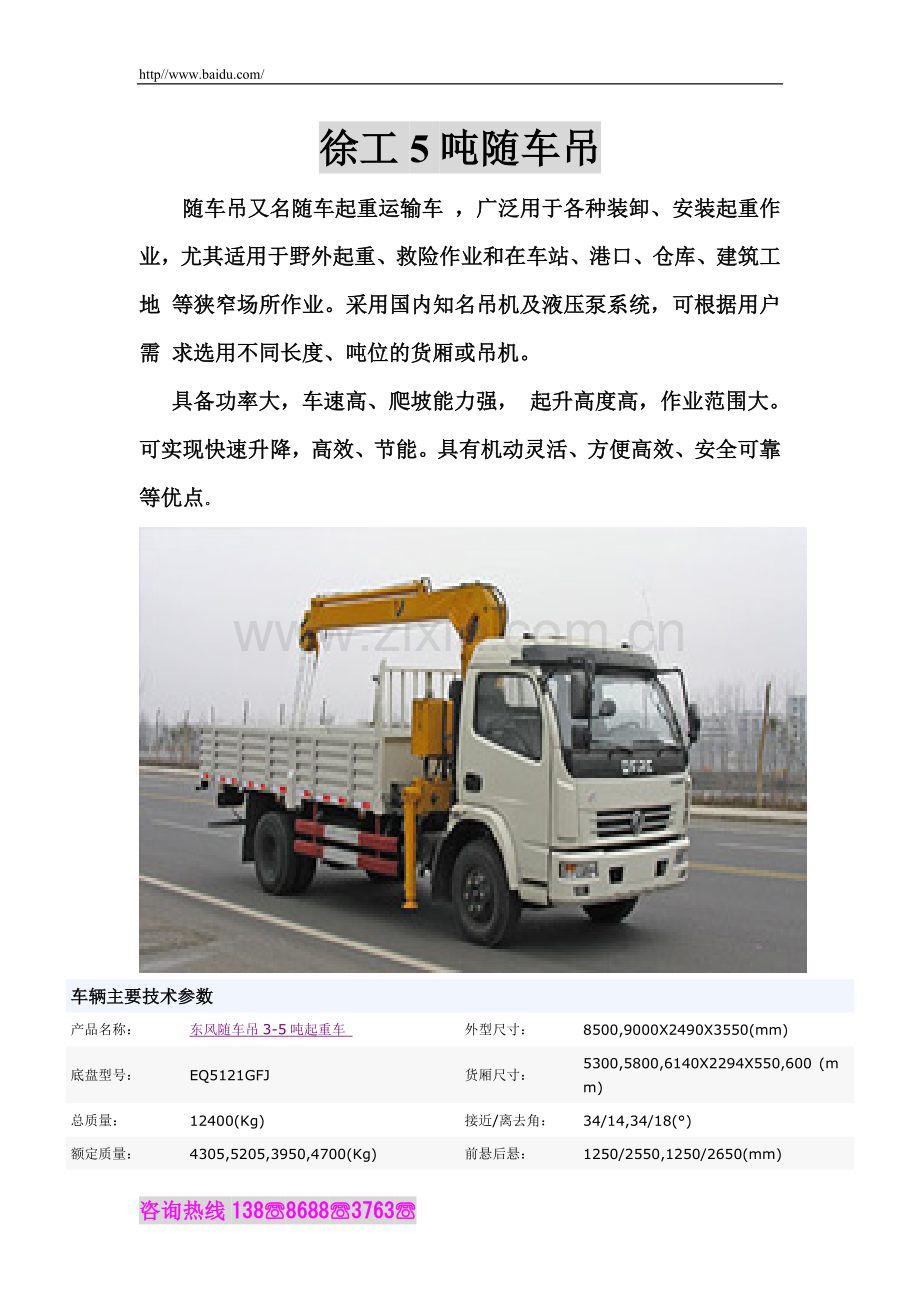

徐工5吨随车吊
随车吊又名随车起重运输车 ，广泛用于各种装卸、安装起重作业，尤其适用于野外起重、救险作业和在车站、港口、仓库、建筑工地 等狭窄场所作业。采用国内知名吊机及液压泵系统，可根据用户需 求选用不同长度、吨位的货厢或吊机。
具备功率大，车速高、爬坡能力强， 起升高度高，作业范围大。可实现快速升降，高效、节能。具有机动灵活、方便高效、安全可靠等优点。

车辆主要技术参数
产品名称：
东风随车吊3-5吨起重车
外型尺寸：
8500,9000X2490X3550(mm)
底盘型号：
EQ5121GFJ
货厢尺寸：
5300,5800,6140X2294X550,600 (mm)
总质量：
12400(Kg)
接近/离去角：
34/14,34/18(°)
额定质量：
4305,5205,3950,4700(Kg)
前悬后悬：
1250/2550,1250/2650(mm)

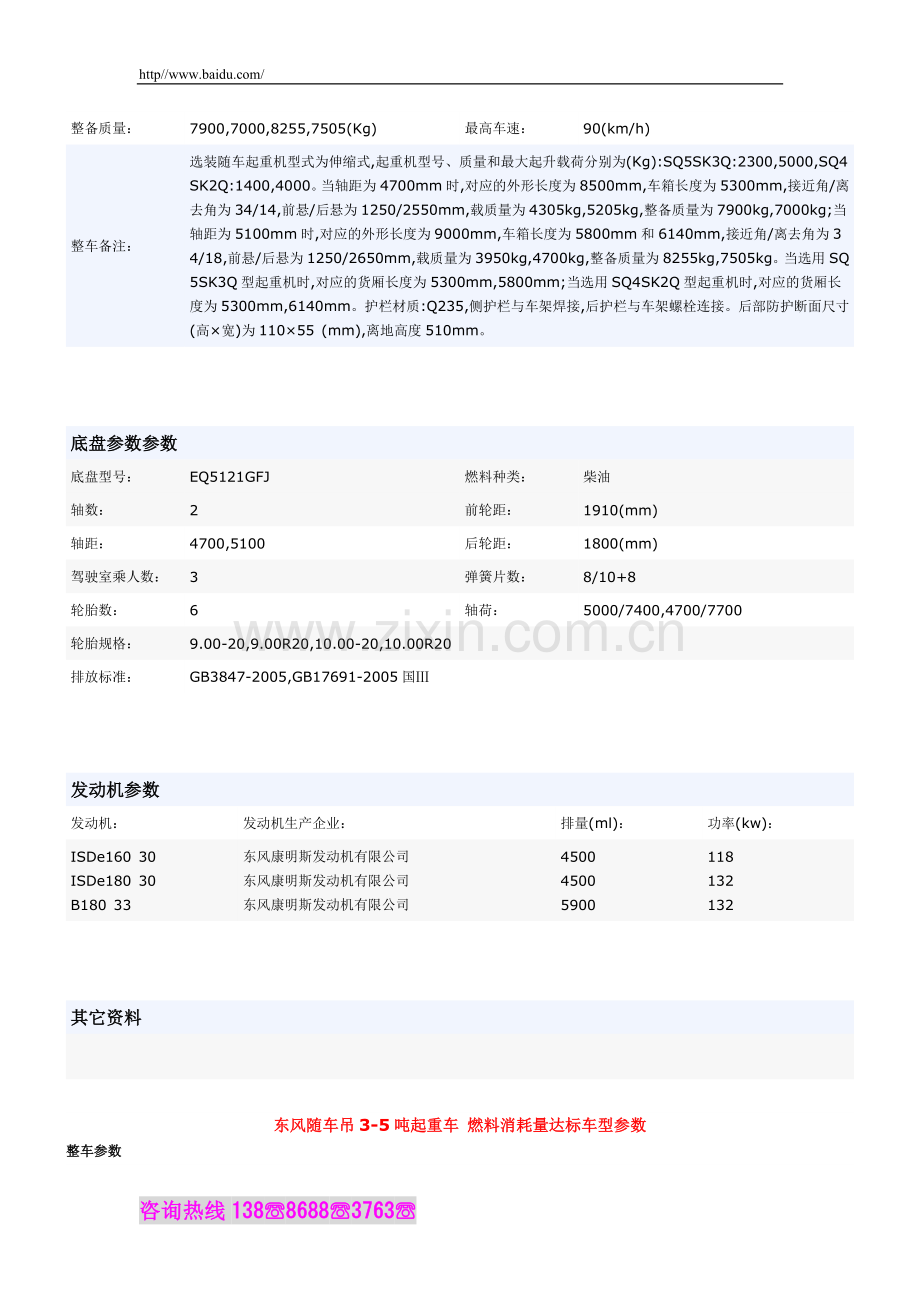

整备质量：
7900,7000,8255,7505(Kg)
最高车速：
90(km/h)
整车备注：
选装随车起重机型式为伸缩式,起重机型号、质量和最大起升载荷分别为(Kg):SQ5SK3Q:2300,5000,SQ4SK2Q:1400,4000。当轴距为4700mm时,对应的外形长度为8500mm,车箱长度为5300mm,接近角/离去角为34/14,前悬/后悬为1250/2550mm,载质量为4305kg,5205kg,整备质量为7900kg,7000kg;当轴距为5100mm时,对应的外形长度为9000mm,车箱长度为5800mm和6140mm,接近角/离去角为34/18,前悬/后悬为1250/2650mm,载质量为3950kg,4700kg,整备质量为8255kg,7505kg。当选用SQ5SK3Q型起重机时,对应的货厢长度为5300mm,5800mm;当选用SQ4SK2Q型起重机时,对应的货厢长度为5300mm,6140mm。护栏材质:Q235,侧护栏与车架焊接,后护栏与车架螺栓连接。后部防护断面尺寸(高×宽)为110×55 (mm),离地高度510mm。

底盘参数参数
底盘型号：
EQ5121GFJ
燃料种类：
柴油
轴数：
2
前轮距：
1910(mm)
轴距：
4700,5100
后轮距：
1800(mm)
驾驶室乘人数：
3
弹簧片数：
8/10+8
轮胎数：
6
轴荷：
5000/7400,4700/7700
轮胎规格：
9.00-20,9.00R20,10.00-20,10.00R20
排放标准：
GB3847-2005,GB17691-2005国Ⅲ

发动机参数
发动机：
发动机生产企业：
排量(ml)：
功率(kw)：
ISDe160 30
ISDe180 30
B180 33
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
4500
4500
5900
118
132
132

其它资料

东风随车吊3-5吨起重车 燃料消耗量达标车型参数

整车参数
外形尺寸
货厢栏板内尺寸
总质量
整备质量
9000×2490×3550
6140×2294×550
12400
7505
底盘配置与技术参数
底盘生产企业
东风汽车公司
底盘型号
EQ5121GFJ
发动机生产企业
东风康明斯发动机有限公司
发动机型号
B180-33
主减速器速比
6.33
变速器型号
DF6S750
综合燃料消耗量
20.7
轮胎规格型号
9.00-20,9.00R20,10.00-20,10.00R20
空载等速燃料消耗量
14.9
燃料消耗量参数表
执行标准
JT719《营运货车燃料消耗量限值及测量方法》
满载等速燃料消耗量
车速，km/h
30,40,50,60,70,80
档位
--,6,6,6,6,6
油耗，L/100km
--,13.3,14.7,16.3,19.3,23.0
燃油消耗量达标车型编号
2011年第11批第1123号（H011A217）

东风随车吊3-5吨起重车 环保公告

批准日期
2009-8-26 0:00:00
文件号
2009年 第43号
发动机型号/企业
ISDe180 30东风康明斯发动机有限公司
ISDe160 30东风康明斯发动机有限公司
发动机核准号
CN CJ G3 03520014
CN CJ G3 03520012
空气滤清器型号/企业
1109B34A-010-A/十堰九都工贸有限公司
排气消声器型号/企业
1201N-010/十堰康达工贸有限公司

· 随车吊操作员注意事项
　　1、对自己的车辆非常了解，必须知道他的功能和限制，以及它的一些特殊的操作特性。
　　2、应完全熟悉对随车起重运输车操作手册中规定的。
　　3、应完全熟悉随车起重运输车吊装图。必须懂得所有标识和警告的含义；要能够计算或判定随车起重运输车的实际吊装能力。
　　4、按厂家要求，定期检查和保养随车起重运输。
　　5、做好随车起重运输工作日志，在日志里记录：所有检测、维护以及对随车起重运输进行维修等的详细记录。
　　6、找到负荷，装上锁具，并搞清楚负荷具体放置位置。尽管操作人员不负责确定负荷重量，但是如果他没有同监理人员核实重量，那么他就应对随车起重运输及其一切后果负责。
　　7、考虑一切可能影响到随车起重运输吊装能力的因素，并据此调整吊装的重量。
　　8、知晓如何在负荷上配装索具的基本程序，并保证在具体操作中实施。
　　9、同信号员保持良好的沟通。
　　10、平稳、安全的操作随车起重运输。
　　11、随车起重运输没人操作时，应停工，并对其进行正确操作。
　　随车起重运输车组件：由二类汽车底盘，货箱及起重机三大部分组成。
　　随车起重运输车专用功能说明：工作幅度7.180m时，950KG，最大作业半径 (m):7.180.
　　工作幅度5.630m时：1250KG；最大提升高度（m):9.4
　　工作幅度4.030时：1900KG；起重机自重：1250KG
　　工作幅度2.000m时，4000KG，回转角度（度）：正反360度
　　最大起升质量（KG）4000KG；吊臂节数：二节伸缩臂；
　　最大起重力矩（T。M）：8
