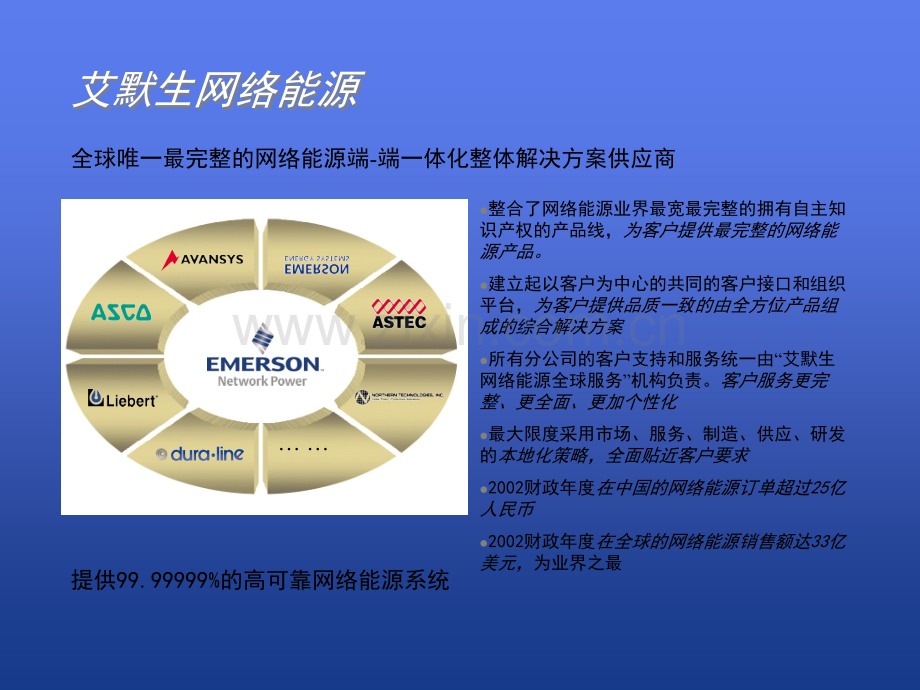

艾默生网络能源交流不间断供电解决方案艾默生网络能源提供99.99999%的高可靠网络能源系统全球唯一最完整的网络能源端-端一体化整体解决方案供应商l整合了网络能源业界最宽最完整的拥有自主知识产权的产品线，为客户提供最完整的网络能源产品。l建立起以客户为中心的共同的客户接口和组织平台，为客户提供品质一致的由全方位产品组成的综合解决方案l所有分公司的客户支持和服务统一由“艾默生网络能源全球服务”机构负责。客户服务更完整、更全面、更加个性化l最大限度采用市场、服务、制造、供应、研发的本地化策略，全面贴近客户要求l2002财政年度在中国的网络能源订单超过25亿人民币l2002财政年度在全球的网络能源销售额达33亿美元，为业界之最 Emerson Network Power 不间断电源系列型 号iTrustHipulse70001/2/3/6/10单进单出 10/15/20 三进单出 20/30/40/60三进三出 80/120/160/200/300/400/500/600/800三进三出三进三出容)二、小型交流供电解决方案（示意图说明）小型交流供电解决方案（示意图说明）适应场合2.分散供电UPS解决方案办公自动化OA系统艾默生网络能源UPS解决方案中最简单的一种每一分散地点的交流供电系统容量为3KVA以下各点交流负载分别独立地由一台UPS提供动力保护市电通常就近采用插座输入备份冗余的服务器和磁盘阵列亦可采用分散供电方案要点二、艾默生网络能源小型艾默生网络能源小型UPSUPS解决方案的优势解决方案的优势不需要专门的配电设计和工程施工，安装特别快捷每台UPS后备供电时间可从8分钟至8小时分别灵活选择电池市电输入插头稳压输出插座二、艾默生网络能源小型艾默生网络能源小型UPSUPS解决方案的优势解决方案的优势我们的解决方案可直接应用于无专业雷电防护的民用环境，具备符合国际标准的防雷功能。全系列产品的防雷功能都经过实测检验 防雷装置严格按照IEC标准设计内置D级防雷装置 1.2/50s+8/20s 6KV/3KA 可选C级防雷箱 8/20s 20KA 二、艾默生网络能源小型艾默生网络能源小型UPSUPS解决方案的优势解决方案的优势高频噪音干扰“切换瞬变”尖峰 纯净稳定的正弦波“振铃式”瞬态干扰电压下陷电压上涌“换相失真”干扰市电停电频率不稳艾默生网络能源小型UPS解决方案全面消除电网波动和各种电网干扰，完全符合通信行业严格的交流供电需要。而后备式和互动式UPS解决方案无法实现。二、艾默生网络能源小型艾默生网络能源小型UPSUPS解决方案的优势解决方案的优势 艾默生网络能源小型UPS解决方案应用业界先进的高频双变换技术，实现了传统工频UPS、后备式UPS和互动式UPS解决方案无法达到的宽电压范围，特别适合恶劣电网。本方案适应的输入网压范围：4525业界通常水平：2020艾默生全数字网络化、在线式1-3KVA UPS三、中小型交流供电解决方案（示意图）中小型交流供电解决方案（示意图）市电或发电机市电或发电机用户服务设备用户服务设备计费设备计费设备艾默生全数字网络化、在线式6-20KVA UPS艾默生全数字网络化、在线式6-20KVA UPS1.集散供电热备份冗余UPS解决方案三、中小型交流供电解决方案（示意图说明）中小型交流供电解决方案（示意图说明）适应场合2.集散供电热备份冗余UPS解决方案小型网络机房相同业务的交流设备总容量为6-20KVA按照不同业务，分别采用多组UPS分散给负载供电同类业务的负载集中由一组UPS进行供电保护每一组UPS由一台主机和一台从机组成，从机串接在主机旁路中。主机工作时，从机不承担负载输入交流电通常采用本地的市电或油机方案要点三、艾默生网络能源中小型艾默生网络能源中小型UPSUPS解决方案的优势解决方案的优势3.集散供电热备份UPS解决方案优点按照不同业务分散给负载供电，安装施工比较方便同类业务的负载集中进行供电，易于管理维护热备份冗余系统比无任何冗余的单机UPS供电保护方案更加稳定可靠三、艾默生网络能源中小型艾默生网络能源中小型UPSUPS解决方案的优势解决方案的优势自动交替运行用户服务设备用户服务设备4.业界领先的交替双机热备份UPS解决方案优点：a、通过网络或控制面板设置后自动定期切换 b、交替运行，解决了传统方案中主备机老化不均的缺陷 c、进一步提升中型交流供电系统的可靠性三、艾默生网络能源中小型艾默生网络能源中小型UPSUPS解决方案的优势解决方案的优势 5.电池充电能力可灵活扩展客户在不少场合对UPS后备时间需要0.5-8小时，需求变换范围较大，要求系统对电池充电能力可灵活扩展我们的解决方案在UPS中已经预先设有空间，同时充电器具备直接并联功能业界6-20KVA中型交流供电UPS解决方案一般不具备此功能三、艾默生网络能源中小型艾默生网络能源中小型UPSUPS解决方案的优势解决方案的优势6.有效地解决了UPS蓄电池寿命短、维护困难的问题艾默生6-20KVA UPS具有先进的智能化电池管理功能A.首次在6-20KVA UPS方案中应用大功率UPS所采用的电池管理技术B.应用艾默生UPS智能监控软件，可定期自动进行充电放电管理和电池故障智能告警选取适应不同备电要求的艾默生蓄电池A.大电流、短时间备电情况下：选用艾默生UPStar系列蓄电池B.长延时备电情况下：选用艾默生Telion系列蓄电池200AH以下：电信级12V、6V蓄电池300AH以上：电信级2V蓄电池长延时备电UPStar系列蓄电池：12V38-100AH短延时大电流成本备电时间UPStar 12V蓄电池长延时备电200AH以下：电信级12V、6V蓄电池300AH以上：电信级2V蓄电池短延时大电流四、中大型交流供电解决方案（示意图）中大型交流供电解决方案（示意图）用户设备用户设备用户设备艾默生全数字网络化、在线式20-60KVA UPS1.集中供电并机冗余UPS解决方案艾默生全数字网络化、在线式20-60KVA UPS四、中大型交流供电解决方案（示意图说明）中大型交流供电解决方案（示意图说明）适应场合2.集中供电并机冗余UPS解决方案中型网络机房交流供电系统容量为20-60KVA全部交流负载集中供电，由各台UPS平均分担各台UPS的旁路和输出分别并接在一起主路可以采用不同的输入交流电方案要点3.业界领先的双DSP全数字控制，保证并机系统控制更加快速、精确、稳定，全面提升UPS可靠性、供电质量和产品一致性第一代：分立元件集成电路第三代：DSP数字信号处理器第二代：CPU(单片机)快于传统单片机10-20倍，事件处理及时、准确集成度提高，简化了电路抗干扰能力增强直接产生脉宽调制波，特别适用于高频控制领域避免了模拟控制器固有的硬件参数漂移等 缺陷，保证了产品的一致性 整机无任何需要调整的电位器四、艾默生网络能源中大型艾默生网络能源中大型UPSUPS解决方案的优势解决方案的优势可提供在线扩容和系统冗余，DSP全数字控制的均流技术显著降低环流（1A），电流不平衡度1%4.先进的DSP全数字控制分散式直接并联功能可选件可选件四、艾默生网络能源中大型艾默生网络能源中大型UPSUPS解决方案的优势解决方案的优势 5.融合高频UPS和工频UPS的技术优势，避免了大功率UPS系统对电网的污染理想的输入功率因数和极低输入电流谐波（无需任何配件）本方案中输入功率因数0.99；业界大多为0.80左右 本方案中输入电流谐波3%业界大多为3035%我司UPS能避免电网污染，有效利用电能，减少配电投资（低压电器、电缆和油机）整机电磁兼容（EMC）性能达到国际高环境等级指标 CISPR22、EN55022完全满足通信行业对中大功率UPS电磁兼容的需求四、艾默生网络能源中大型艾默生网络能源中大型UPSUPS解决方案的优势解决方案的优势四、四、业界通常方案与本方案的比较业界通常方案与本方案的比较业界通常方案与本方案的比较业界通常方案输入功率因数0.7-0.85,谐波电流30%本方案输入功率因数0.99,谐波电流3%；输出电压具有很高的正弦度 具有优异的带三相不平衡负载能力提供真正隔离的纯净交流动力6.融合了高频UPS和工频UPS的技术优势，同时显著改善了系统输出性能四、艾默生网络能源中大型艾默生网络能源中大型UPSUPS解决方案的优势解决方案的优势艾默生20-60KVA UPS原理图7.艾默生蓄电池备电方案：注重电源与电池的有机整合，提高系统稳定性Telion 12V50-100AH Telion 2V300-1000AH以长延时为主，兼顾大电流，设计寿命15年200AH以下：电信级12V、6V蓄电池300AH以上：电信级2V蓄电池长延时大电流UPSTAR系列蓄电池：12V38-100AH短时间大电流成本备电时间UPSTAR12V蓄电池提供长时间小电流200AH以下：电信级12V、6V蓄电池300AH以上：电信级2V蓄电池短延时大电流四、艾默生网络能源中大型艾默生网络能源中大型UPSUPS解决方案的优势解决方案的优势采用UPS”双总线输出“冗余供电技术的目的是:消除可能出现在UPS输出端与最终用户负载端之间的“单点瓶颈”故障隐患,以提高输出电源供电系统的“容错”功能。根据美国的大型数据中心的统计资料:在UPS输出供电系统的故障中,各种故障出现的几率:79%来源于UPS输出与负载之间的供电线路上的故障（保险“烧毁”，断路器“跳闸”，负载“短路”，由施工/老鼠咬所造成的“开路”故障等）11%来源于UPS和电池组 其它故障占10%五、大型交流供电解决方案大型交流供电解决方案UPS 1UPS 2老鼠咬更换开关，检修操作 电焊改建施工“单点瓶颈”故障隐患负载“短路”UPS UPS 冗余并机系统的可靠性,并非十全十美!五、大型交流供电解决方案大型交流供电解决方案五、大型交流供电解决方案大型交流供电解决方案（示意图）STS.B1B2A1A2双输入负载正常负载负载负载旁路负载负载正常负载Cat C TVSSCat C TVSSCat B TVSSCat B TVSS五、大型交流供电解决方案大型交流供电解决方案的优势-双母线配电注：A1、A2、B1、B2均为UPSLBS五、大型交流供电解决方案（示意图说明）大型交流供电解决方案（示意图说明）l抗瞬态“高能浪涌”的抑制器(TVSS):抗击高能输入浪涌lUPS单机/UPS并机系统增加UPS系统冗余及高可用性(负载一直获得逆变器供电)l负载同步控制器（LBS）:实现双母线二组UPS输出相位的同步l负载自动切换开关（STS）（包括：静态开关STS和快速开关SmartSwitch开关）:为单电源负载提供双母线供电l精密配电柜(PPC):灵活地解决UPS输出配电问题,减小了负载端的零地电压。克服了UPS与负载之间的供电线路上的配电故障（保险“烧毁”，断路器“跳闸”，负载“短路”）“双总线输出”冗余集中供电方案的典型配套设备 中国银行总部中银大厦典型案例:中银大厦中国银行总行主办公楼中国银行总行计算机中心所在地，是一座现代化智能大厦，整座楼宇实行全自动化管理(BMS)该顶目采用“交钥匙工程”方式2001年3月投入使用，成功运行历时1年DX力博特的设备运转在中国银行的心脏，使电气系统的可用性达到99.9999%五、大型大型UPSUPS解决方案的优势解决方案的优势-双母线配电双母线配电1.1.用用4 4台台400400KVAUPSKVAUPS双母线配电。采用负载双母线配电。采用负载母线同步追踪器（母线同步追踪器（LBSLBS）同步同步2 2路路UPSUPS输出。输出。2.2.采用独特的一匙二锁的采用独特的一匙二锁的CastellCastell装置装置,当负载当负载处于逆变器供电时处于逆变器供电时,防止用户错误地把外置维防止用户错误地把外置维修旁路开关同时合上修旁路开关同时合上,避免造成逆变器损坏。避免造成逆变器损坏。3.3.输入端配置输入端配置400400KATVSSKATVSS的浪涌抑制器的浪涌抑制器4.4.输出端配置输出端配置1818台精密配电中心（台精密配电中心（PPCPPC）及及静态转换开关（静态转换开关（STSSTS）。）。典型案例:中国建设银行总行清算中心大楼(北京，洋桥)1997年10月正式投入运行，至今己成功运行5年该顶目采用“交钥匙工程”方式为目前国内最大的采用冗余配置设计方案的大型智能化 UPS 供电系统全部电气连接采用汇流母排，它能为计算机设备及相应的网络设备提供“计算机 级”的高质量的UPS电源 五、大型大型UPSUPS解决方案的优势解决方案的优势 最大UPS供电系统到2400KVA1.800KVA3台并机，最大UPS供电到2400KVA2.采用独特的一匙二锁的Castell装置,当负载处于逆变器供电时,防止用户错误地把外置维修旁路开关同时合上,避免造成逆变器损坏3.输入端配置400KA（TVSS）的浪涌抑制器4.输出端配置16台精密配电中心（PPC）艾默生网络能源电信级蓄电池备电方案Telion 系列，容量200Ah-3000Ah以长延时为主，兼顾大电流，设计寿命15年200AH以下：电信级12V、6V蓄电池300AH以上：电信级2V蓄电池长延时大电流UPSTAR系列蓄电池：12V38-100AH短时间大电流成本备电时间UPSTAR12V蓄电池提供长时间小电流200AH以下：电信级12V、6V蓄电池300AH以上：电信级2V蓄电池短延时大电流五、大型大型UPSUPS解决方案的优势解决方案的优势六、UPS UPS监控解决方案（示意图）监控解决方案（示意图）六、UPSUPS监控解决方案（示意图说明）监控解决方案（示意图说明）适应场合大、中、小型交流供电系统中所有UPS的管理和维护机房位置、数量不受限制兼容WINDOWS NOVELL及各种NMS网络管理平台艾默生网络能源UPS监控解决方案灵活提供单机监控、基于 计算机的网络多机监控、基于SNMP网卡的网络多机监控等多种 应用模式，也可直接应用于我们的机房整体监控系统中“零距离”实时、动态、互动地了解电网、UPS、蓄电池状态在故障时提供手机短信等智能化告警方案要点即可兼容艾默生网络能源PSMS大监控系统，又可单独联网构成独立的UPS监控系统充分利用通信行业自有网络，在低成本前提下实现最高效率的交流供电系统自动化管理可在一个地点实现65500台UPS在宽带网上的集中监控几乎不占用网络中心带宽资源、数据查询及时有事主动上报，无事不占用带宽资源减少管理员工作强度视窗界面，UPS直接命名，分层管理安全性能好，能有效避免各种误操作和恶意破坏浏览、控制、系统管理员三级安全体系实践证明：网络集中监控是多网点UPS管理的最佳手段六、UPSUPS监控解决方案的优势监控解决方案的优势
