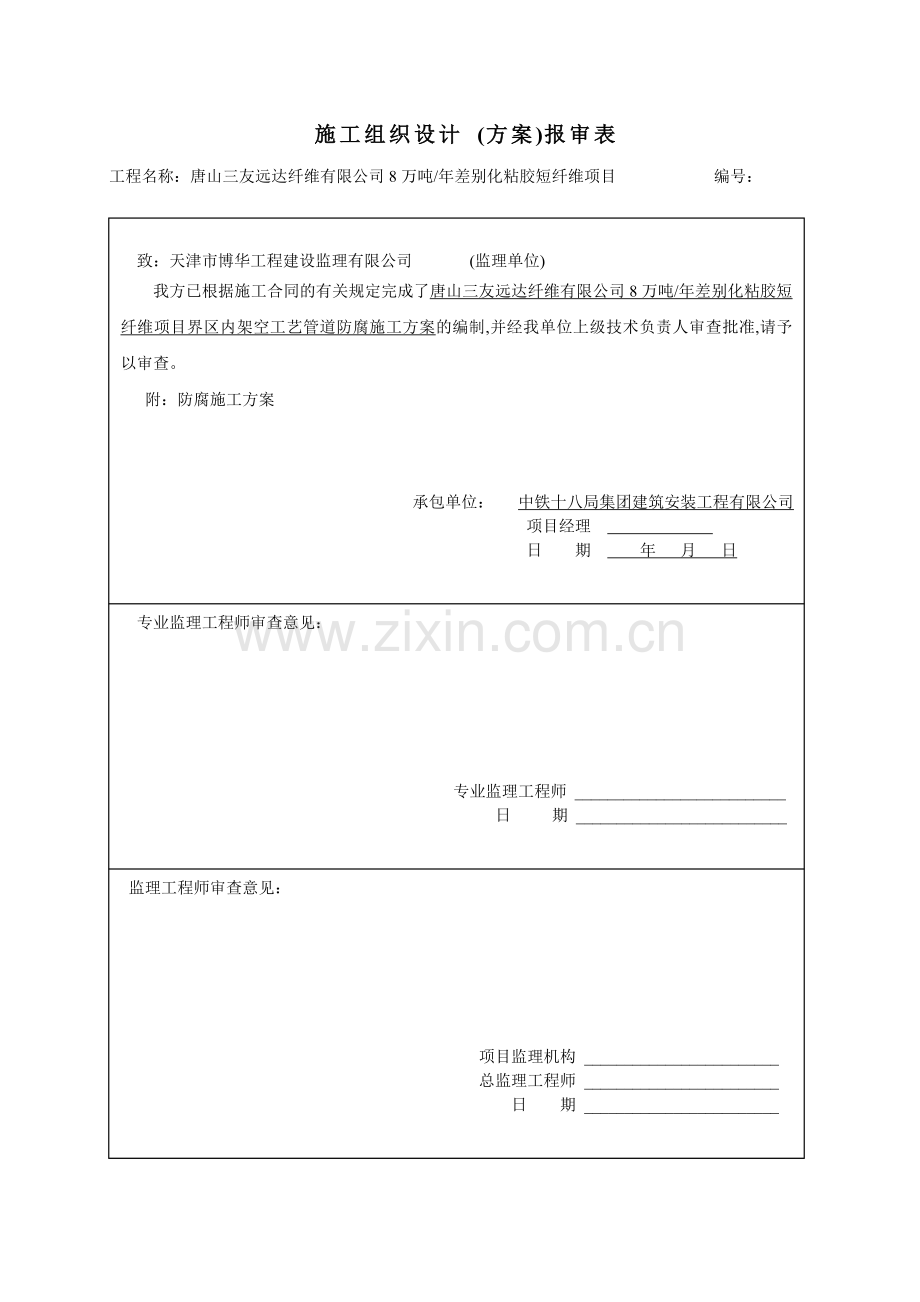

施工组织设计 (方案)报审表

致：天津市博华工程建设监理有限公司 (监理单位)
我方已根据施工合同的有关规定完成了唐山三友远达纤维有限公司8万吨/年差别化粘胶短纤维项目界区内架空工艺管道防腐施工方案的编制,并经我单位上级技术负责人审查批准,请予以审查。
附：防腐施工方案

承包单位： 中铁十八局集团建筑安装工程有限公司
项目经理
日 期 年 月 日

专业监理工程师审查意见：

专业监理工程师 __________________________
日 期 __________________________

监理工程师审查意见：

项目监理机构 ________________________
总监理工程师 ________________________
日 期 ________________________

工程名称：唐山三友远达纤维有限公司8万吨/年差别化粘胶短纤维项目 编号：
唐山三友远达纤维有限公司8万吨/年差别化粘胶短纤维项目
界区内架空工艺管道安装工程

防腐施工方案

编制：
审批：

编制：
审核：
批准:

编制单位：中铁十八局集团建筑安装工程有限公司
年 月 日
目 录
一、工程概况
二、  工程进度计划、劳动力及机具安排计划
三、施工准备
四、操作工艺
五、质量标准
六、成品保护
七、应注意的质量问题
八、质量记录
九、安全环保措施

一、    工程概况
1、编制依据：
（1）招标文件提供的设计图纸、工程量清单等有关资料。
（2）建设单位下发的8万吨防腐绝热说明、8万吨管道涂色标识说明
（3）现行防腐工程施工规范、验收标准
本方案涉及的内容：界区内架空工艺管道碳钢管道、支架防腐
2、主要工程量
序号
名称
防腐做法
单位
数量
备注
1
采暖、冷冻水、冷碱水、生产水、循环冷却水、凝结水管道
动力除锈到ST3级。刷醇酸铁红底漆二道
米
18940

2
碱管、电石渣管道
动力除锈到ST3级。刷醇酸铁红底漆二道
米
3400

3
氮气管道
动力除锈到ST3级。刷环氧富锌漆一道，氯化橡胶面漆一道，淡灰色氯化橡胶面漆二道
米
1200

4
压缩空气管道
动力除锈到ST3级。刷环氧富锌漆一道，氯化橡胶面漆一道，天蓝色氯化橡胶面漆二道
米
1450

5
管道支架
动力除锈到ST3级。刷环氧富锌漆一道，氯化橡胶面漆一道，中灰色氯化橡胶面漆二道
个
2300

二、  工程进度计划、劳动力及机具安排计划
1工程自2010年10月20日开开工，2010年12月31日竣工
2．劳动力安排
工种
油漆工
普工
数量
25
12
3．主要施工机具使用表：
序号
机械设备名称
单位
数量
备注
1
砂布
块
100

2
砂轮机
台
20

3
钢丝刷
个
30

4
刷子
个
80

三、施工准备
1材料要求
（1）防锈漆、面漆等应有出厂合格证。
（2）稀释剂：汽油、煤油、醇酸稀料等。。
2作业条件：
（1）有码放管材、设备、容器及进行防腐操作的场地
（2）施工环境温度在5℃以上，且通风良好，无煤烟、灰尘及水汽等。气温在5℃以下施工要采取冬施措施。
四、操作工艺
1工艺流程：
管道、设备及容器清理→管道、设备及容器防腐刷油
2管道、设备及容器清理、除锈：
（1）人工除锈：
用刮刀、锉刀将管道、设备及容器表面的氧化皮、铸砂除掉，再用钢丝刷将管道、设备及容器表面的浮锈除去，然后用砂纸磨光，最后用棉丝将其擦净。
（1）机械除锈：
先用刮刀、锉刀将管道表面的氧化皮、铸砂去掉。然后一人在除锈机前，一人在除锈机后，将管道放在除锈机反复除锈，直至露出金属本色为止。在刷油前，用棉丝再擦一遍，将其表面的浮灰等去掉。
3管道、设备及容器防腐刷油：
按照设计要求将全部管道刷底漆2遍，待管道安装后，室内按管道介质要求刷对应颜色面漆2遍，室外管道设备直接做保温不刷漆。
4 管道标识
按甲方发文要求对管道刷漆做标识
五、质量标准
管道、和金属支架涂漆应符合以下规定：
油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流坠及污染现象。
检验方法：观察检查。
六、成品保护
1已做好防腐层的管道及设备之间要隔开，不得粘连，以免破坏防腐层。
2刷油前先清理好周围环境，防止尘土飞扬，保持清洁，如遇大风、雨、雾、雪不得露天作业。
3涂漆的管道、设备及容器，漆层在干燥过程中应防止冻结、撞击、震动和温度剧烈变化。
七、应注意的质量问题
1管材表面脱皮、返锈。主要原因是管材除锈不净。
2管材、设备及容器表面油漆不均匀，有流坠或有漏涂现象，主要是刷子沾油漆太多和刷油不认真。
八、质量记录
7.1防锈漆、面漆及稀释剂等材料应有出厂合格证。
7.2应有进场的验收记录。
7.3管道及时性设备防腐前的预检记录。
7.4完工后的验收记录。
九、安全环保措施
1 严禁在雨、风、雪和大雾天中施工，当气温低于+5~C时，应按冬季施工考虑，采取必要的升温措施。
2 当使用煤炭取暖时，应符合防火要求，并指定专人负责管理，应有防止一氧化碳中毒的措施。当气温低于一25％时，不得做防腐工作。管子凝有霜露应先经干燥后方可作防腐。
3 刷漆时应对现场环境做好防护，不得将油漆洒在成品建筑上
