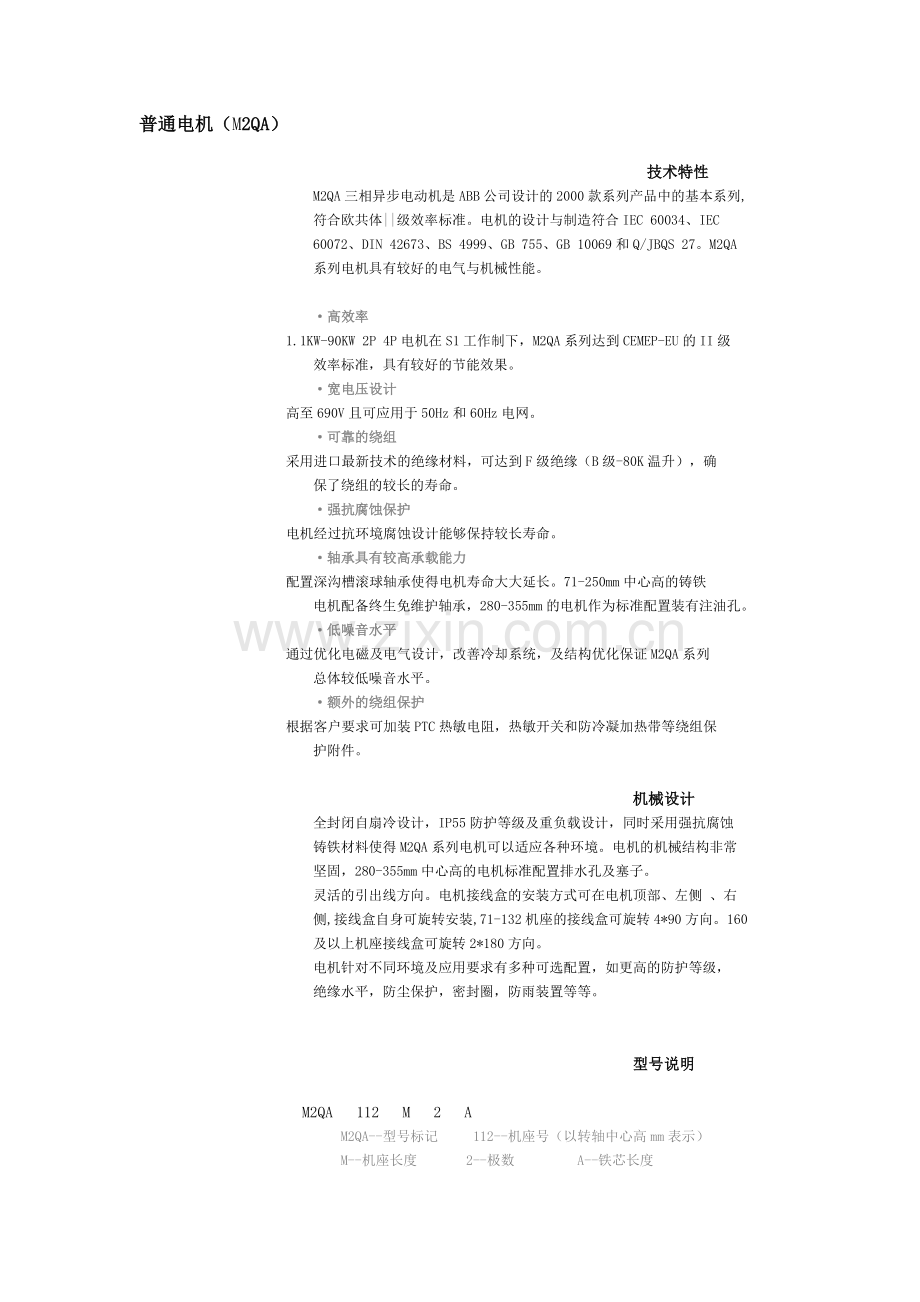

普通电机（M2QA）

                                     技术特性
             M2QA三相异步电动机是ABB公司设计的2000款系列产品中的基本系列,
             符合欧共体||级效率标准。电机的设计与制造符合IEC 60034、IEC
             60072、DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA
             系列电机具有较好的电气与机械性能。

             ·高效率
           1.1KW-90KW 2P 4P电机在S1工作制下，M2QA系列达到CEMEP-EU的II级
             效率标准，具有较好的节能效果。
             ·宽电压设计
           高至690V且可应用于50Hz和60Hz电网。
             ·可靠的绕组
           采用进口最新技术的绝缘材料，可达到F级绝缘（B级-80K温升），确
             保了绕组的较长的寿命。
             ·强抗腐蚀保护
           电机经过抗环境腐蚀设计能够保持较长寿命。
             ·轴承具有较高承载能力
           配置深沟槽滚球轴承使得电机寿命大大延长。71-250mm中心高的铸铁
             电机配备终生免维护轴承，280-355mm的电机作为标准配置装有注油孔。
             ·低噪音水平
           通过优化电磁及电气设计，改善冷却系统，及结构优化保证M2QA系列
             总体较低噪音水平。
             ·额外的绕组保护
           根据客户要求可加装PTC热敏电阻，热敏开关和防冷凝加热带等绕组保
             护附件。

                                    机械设计
             全封闭自扇冷设计，IP55防护等级及重负载设计，同时采用强抗腐蚀
             铸铁材料使得M2QA系列电机可以适应各种环境。电机的机械结构非常
             坚固，280-355mm中心高的电机标准配置排水孔及塞子。
             灵活的引出线方向。电机接线盒的安装方式可在电机顶部、左侧 、右
             侧,接线盒自身可旋转安装,71-132机座的接线盒可旋转4*90方向。160
             及以上机座接线盒可旋转2*180方向。
             电机针对不同环境及应用要求有多种可选配置，如更高的防护等级，
             绝缘水平，防尘保护，密封圈，防雨装置等等。

                                    型号说明

           M2QA  112  M  2  A
               M2QA--型号标记   112--机座号（以转轴中心高mm表示）
               M--机座长度    2--极数     A--铁芯长度

　            使用条件
              ·海拔不超过1000m
              ·环境空气温度随季节而变化，但不超过+40℃
              电压、频率及工作方式
              ·工作电压：220-240V  380-420V  660-690V
              ·额定频率：50/60Hz
              ·工作方式：连续（S1）
              ·绝缘等级：F（可应客户要求供B级绝缘产品）
电机铭牌

      中心高71-132mm                           中心高160-355mm
