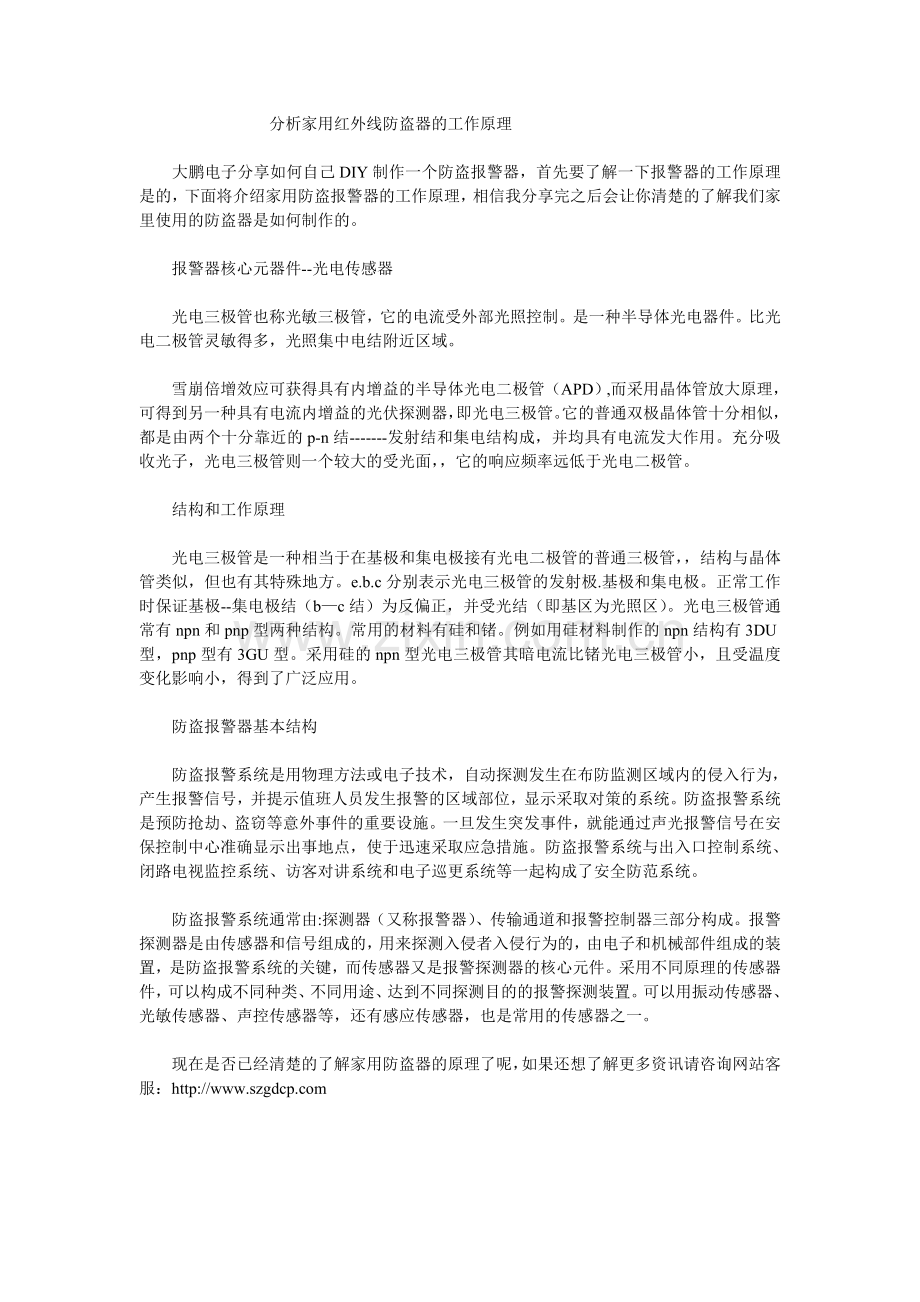

　　 分析家用红外线防盗器的工作原理

　　大鹏电子分享如何自己DIY制作一个防盗报警器，首先要了解一下报警器的工作原理是的，下面将介绍家用防盗报警器的工作原理，相信我分享完之后会让你清楚的了解我们家里使用的防盗器是如何制作的。

　　报警器核心元器件--光电传感器

　　光电三极管也称光敏三极管，它的电流受外部光照控制。是一种半导体光电器件。比光电二极管灵敏得多，光照集中电结附近区域。

　　雪崩倍增效应可获得具有内增益的半导体光电二极管（APD）,而采用晶体管放大原理，可得到另一种具有电流内增益的光伏探测器，即光电三极管。它的普通双极晶体管十分相似，都是由两个十分靠近的p-n结-------发射结和集电结构成，并均具有电流发大作用。充分吸收光子，光电三极管则一个较大的受光面，，它的响应频率远低于光电二极管。

　　结构和工作原理

　　光电三极管是一种相当于在基极和集电极接有光电二极管的普通三极管，，结构与晶体管类似，但也有其特殊地方。e.b.c分别表示光电三极管的发射极.基极和集电极。正常工作时保证基极--集电极结（b—c结）为反偏正，并受光结（即基区为光照区）。光电三极管通常有npn和pnp型两种结构。常用的材料有硅和锗。例如用硅材料制作的npn结构有3DU型，pnp型有3GU型。采用硅的npn型光电三极管其暗电流比锗光电三极管小，且受温度变化影响小，得到了广泛应用。

　　防盗报警器基本结构

　　防盗报警系统是用物理方法或电子技术，自动探测发生在布防监测区域内的侵入行为，产生报警信号，并提示值班人员发生报警的区域部位，显示采取对策的系统。防盗报警系统是预防抢劫、盗窃等意外事件的重要设施。一旦发生突发事件，就能通过声光报警信号在安保控制中心准确显示出事地点，使于迅速采取应急措施。防盗报警系统与出入口控制系统、闭路电视监控系统、访客对讲系统和电子巡更系统等一起构成了安全防范系统。

　　防盗报警系统通常由:探测器（又称报警器）、传输通道和报警控制器三部分构成。报警探测器是由传感器和信号组成的，用来探测入侵者入侵行为的，由电子和机械部件组成的装置，是防盗报警系统的关键，而传感器又是报警探测器的核心元件。采用不同原理的传感器件，可以构成不同种类、不同用途、达到不同探测目的的报警探测装置。可以用振动传感器、光敏传感器、声控传感器等，还有感应传感器，也是常用的传感器之一。

　　现在是否已经清楚的了解家用防盗器的原理了呢，如果还想了解更多资讯请咨询网站客服：
