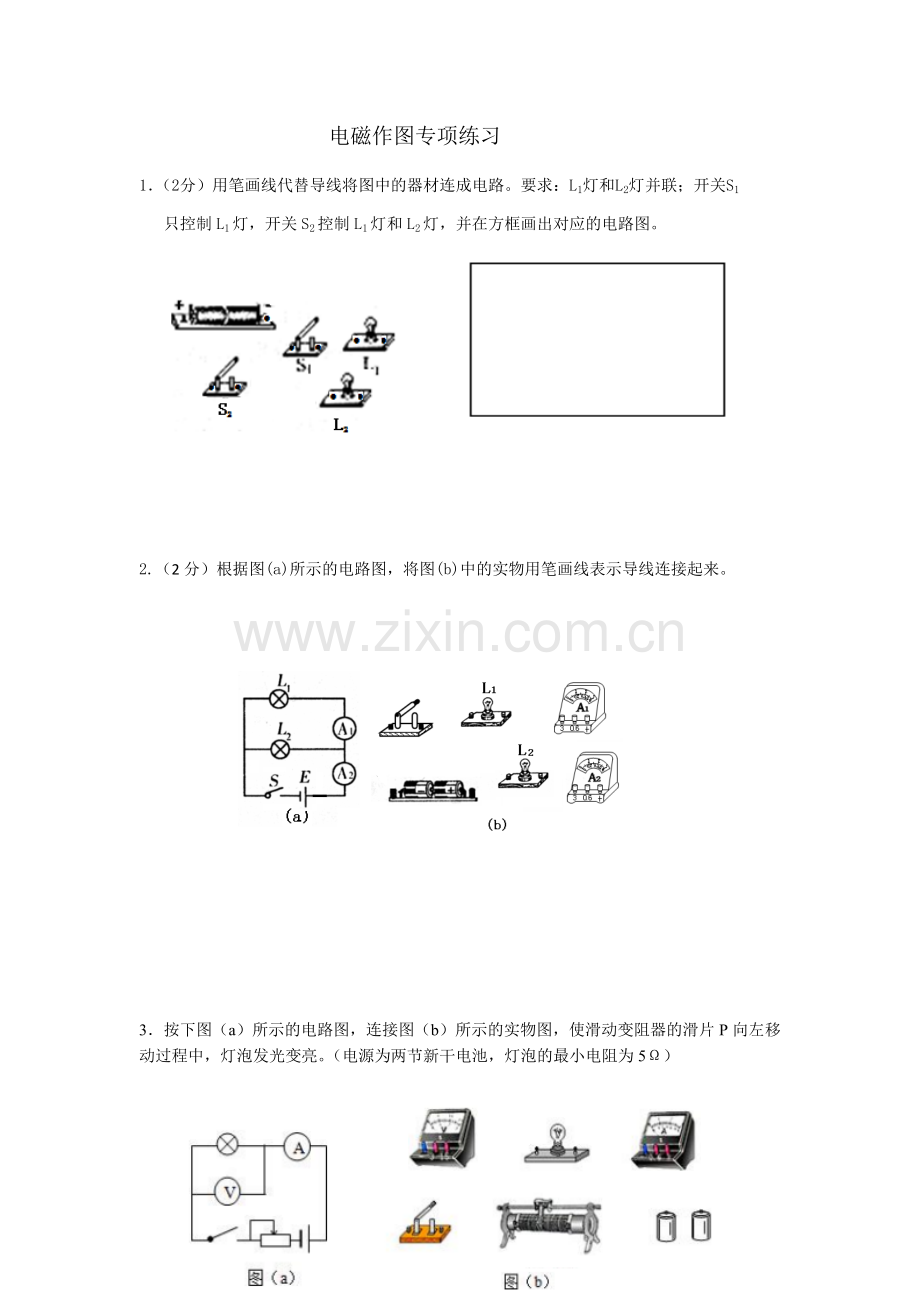

作图整理.docx_第1页
第1页 / 共6页

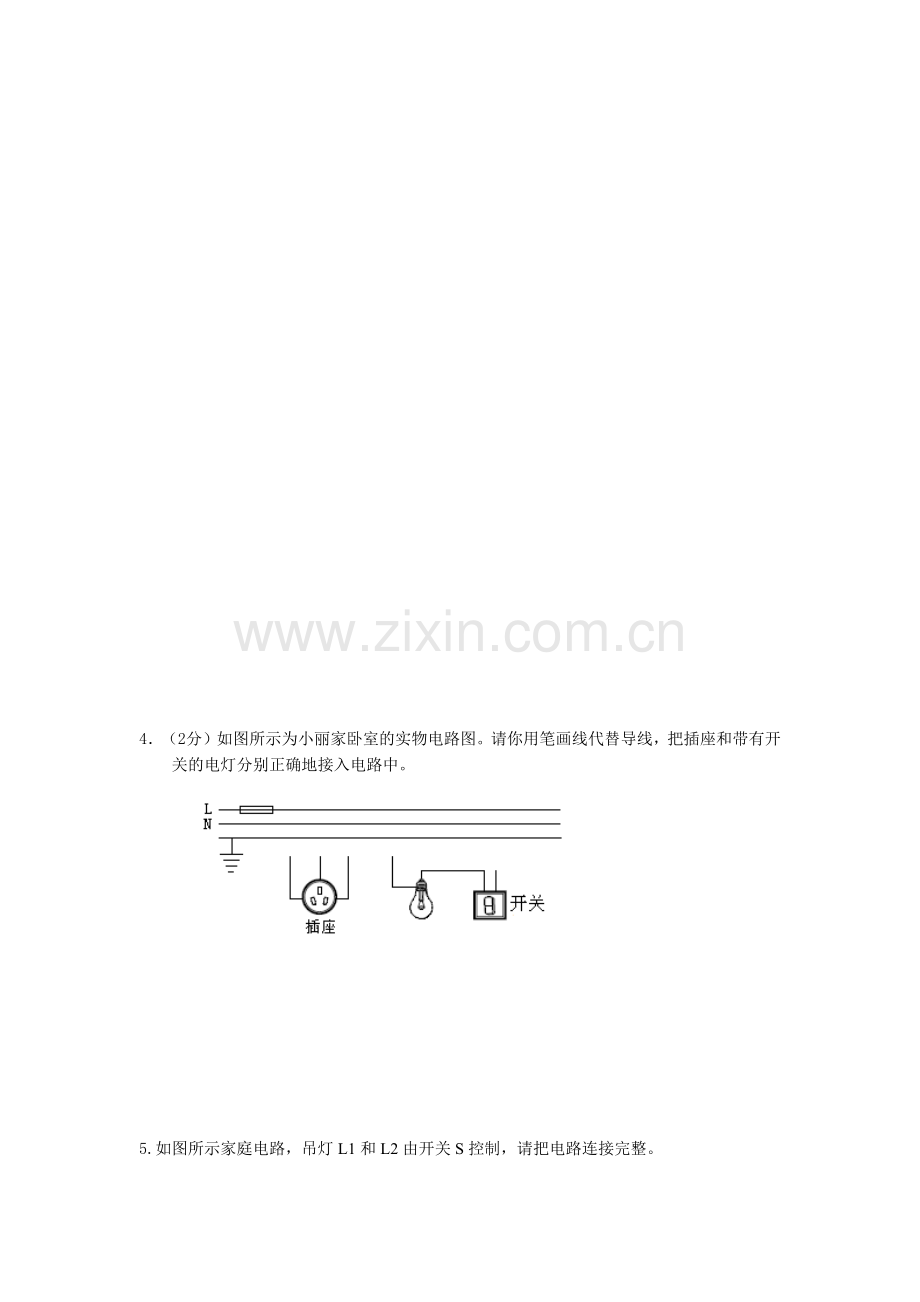

作图整理.docx_第2页
第2页 / 共6页
点击查看更多>>
资源描述
电磁作图专项练习 1.(2分)用笔画线代替导线将图中的器材连成电路。要求:L1灯和L2灯并联;开关S1 只控制L1灯,开关S2控制L1灯和L2灯,并在方框画出对应的电路图。 2.(2分)根据图(a)所示的电路图,将图(b)中的实物用笔画线表示导线连接起来。 3. 按下图(a)所示的电路图,连接图(b)所示的实物图,使滑动变阻器的滑片P向左移动过程中,灯泡发光变亮。(电源为两节新干电池,灯泡的最小电阻为5Ω) 4.(2分)如图所示为小丽家卧室的实物电路图。请你用笔画线代替导线,把插座和带有开关的电灯分别正确地接入电路中。 5.如图所示家庭电路,吊灯L1和L2由开关S控制,请把电路连接完整。 6.如图所示家庭电路,吊灯L1和L2由开关S控制,墙上有一个固定的三孔插座。请把电路连接完整。 7.(2分)标出如图所示电磁铁的N、S极及电源的正、负极. 8.如图所示,请画出通过A点的一条磁感线,并标出小磁针的N极. A 9.(2分)磁针在通电螺线管产生的磁场中静止,指向如图所示。请将电源符号填入虚线框内,并画出该通电螺线管导线的绕法。 选做题: 10.(2分)医院想为病房设计病人呼叫一声的装置,要求:在每张病床前安装一个开关,病人按下开关后,医生值班室对应床位的灯泡发光,同时,电铃响,提醒医生。请你设计一个电路,满足医院的要求,画出你设计的电路图(画出两张床位即可) 11.(2分)根据如图所示的实物电路图,请你在方框内画出对应的电路图。
