转炉力偶平衡式抗扭器结构示意图
冶金设备
转炉力偶平衡式抗扭器如图4-1-50所示，冶金设悬挂减速器两侧分别与两根立杆1铰接，立杆1的下端与曲柄2铰接，而曲柄则用键装在扭力杆上，扭力杆3通过两端支承在基础的支座上。倾动机械工作时，作用在炉体上的倾动力矩带动两侧立杆1，一个向下压，另一个向上拉，因此在扭力杆上形成两个相互平衡方向相反的力矩。这种结构显著的优点是通过扭力杆来平衡两个相反方向的力矩，因而在耳轴上不产生附加载荷。
扭力杆的刚度，在传动链中是最小的，当平衡外载荷时可产生较大扭转弹性变形，因而可起到和弹簧一样的作用，吸收冲击动能，降低冲击载荷的峰值，因此这种结构也属柔性抗扭器。扭力杆的材质应选取具有高韧性及耐疲劳性的材质。

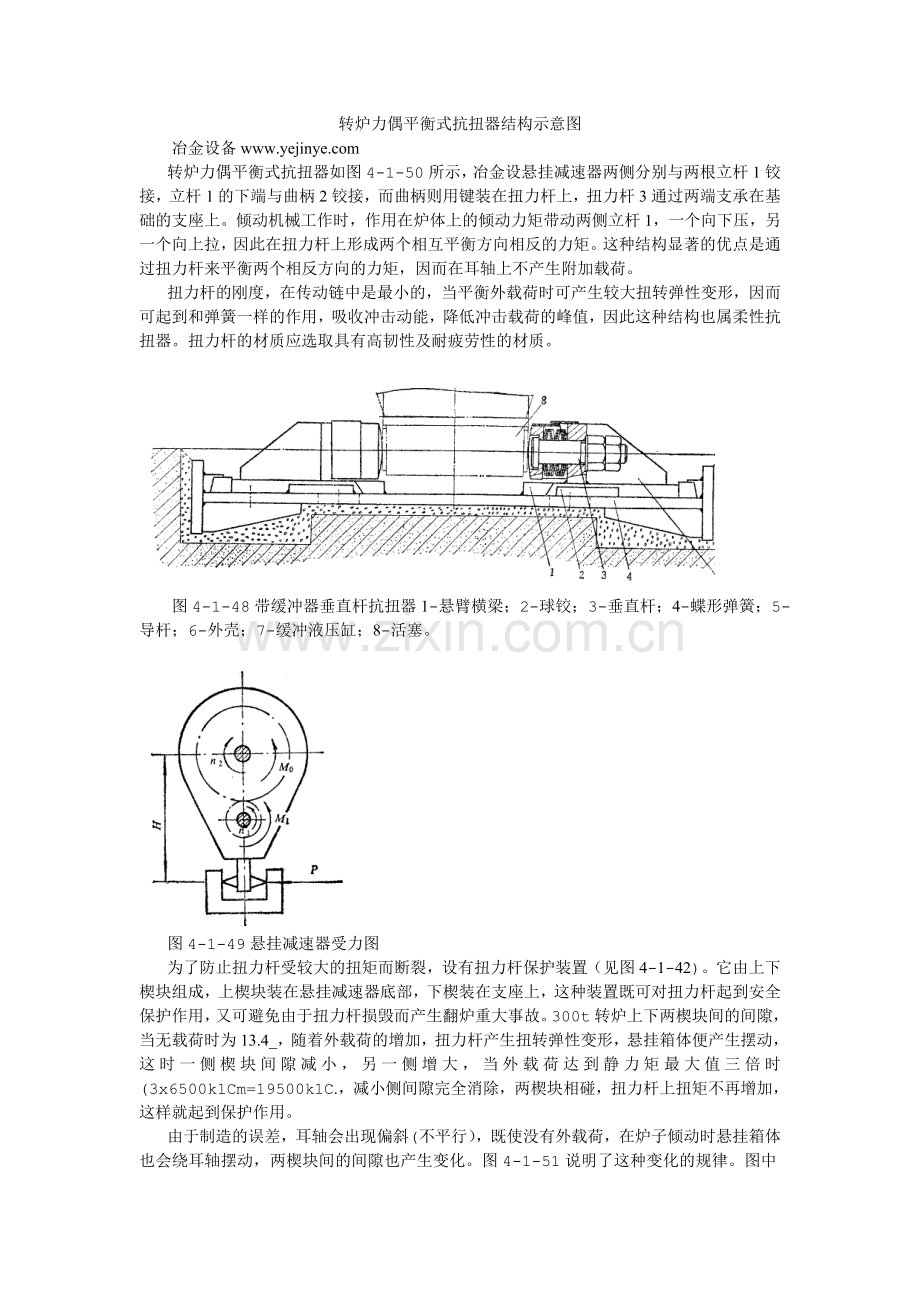

图4-1-48带缓冲器垂直杆抗扭器1-悬臂横梁；2-球铰；3-垂直杆；4-蝶形弹簧；5-导杆；6-外壳；7-缓冲液压缸；8-活塞。

图4-1-49悬挂减速器受力图
为了防止扭力杆受较大的扭矩而断裂，设有扭力杆保护装置（见图4-1-42)。它由上下楔块组成，上楔块装在悬挂减速器底部，下楔装在支座上，这种装置既可对扭力杆起到安全保护作用，又可避免由于扭力杆损毁而产生翻炉重大事故。300t转炉上下两楔块间的间隙，当无载荷时为13.4_，随着外载荷的增加，扭力杆产生扭转弹性变形，悬挂箱体便产生摆动，这时一侧楔块间隙减小，另一侧增大，当外载荷达到静力矩最大值三倍时(3x6500k1Cm=19500k1C.，减小侧间隙完全消除，两楔块相碰，扭力杆上扭矩不再增加，这样就起到保护作用。
由于制造的误差，耳轴会出现偏斜(不平行），既使没有外载荷，在炉子倾动时悬挂箱体也会绕耳轴摆动，两楔块间的间隙也产生变化。图4-1-51说明了这种变化的规律。图中1、2、3三条曲线分别表示耳轴偏斜角卩=0。、31口5^寸楔块间隙变化曲线。偏斜角！越大间隙变化幅度也越大，若耳轴制造安装很准(卩=0)，间隙量是一个定值。曲线4为倾动力矩使间隙变化曲线。这两种曲线的差值为实际间隙量，由图知，由于耳轴的偏斜，实际间隙量缩小，扭力杆上载荷还没有达到3倍最大倾动力矩时间隙已经消除，止动块相碰，扭力杆失去柔性作用，系统成为刚性整体。由此可知，由于耳轴偏斜的存在，降低了倾动机械的柔性性能。为此，在托圈上安装耳轴时应力求提高其精度，耳轴的最大偏斜角不应超过5*。

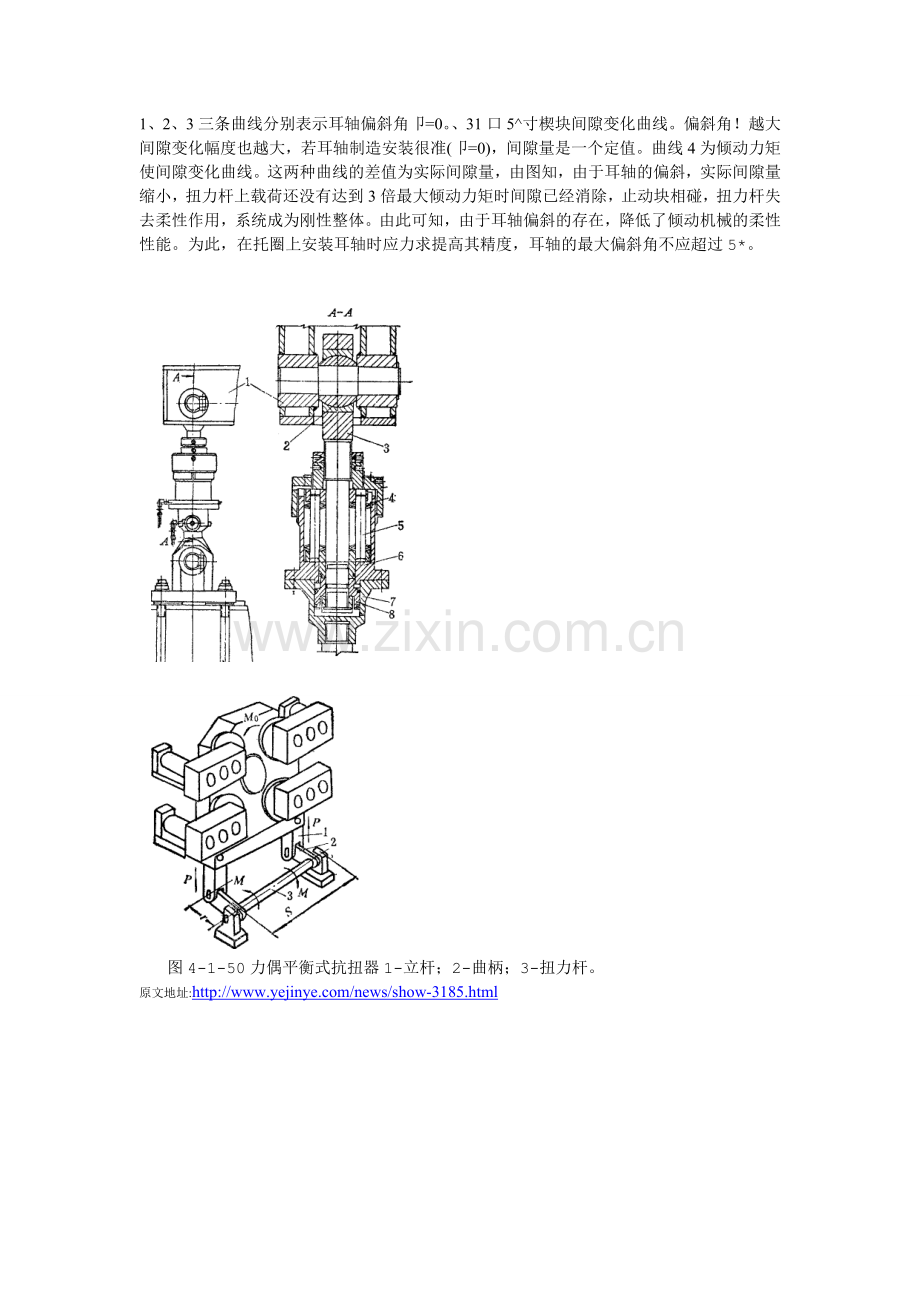

图4-1-50力偶平衡式抗扭器1-立杆；2-曲柄；3-扭力杆。
