学习任务二十六图形算量与工程计价.ppt

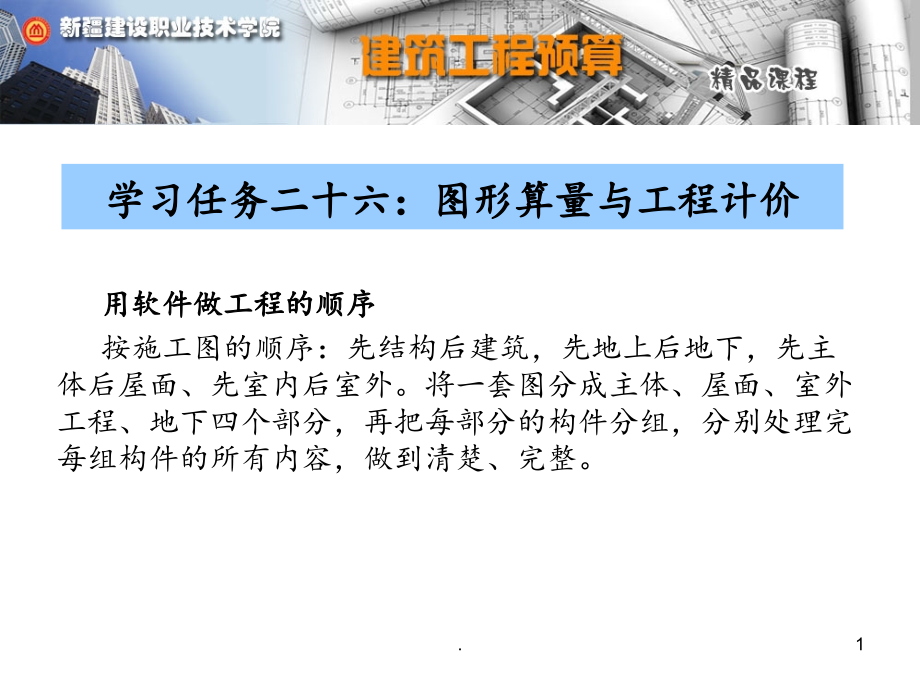

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,*,建筑工程预算,精品课程整体设计汇报,汇报人：王新玲,二一二年十一月,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,用软件做工程的顺序,按施工图的顺序：先结构后建筑，先地上后地下，先主体后屋面、先室内后室外。将一套图分成主体、屋面、室外工程、地下四个部分，再把每部分的构件分组，分别处理完每组构件的所有内容，做到清楚、完整。,学习任务二十六：图形算量与工程计价,1,.,一、新建工程,第一步：双击桌面“广联达图形算量软,GCL2008”,图标启动软件。,第二步：点击新建向导。,第三步：按照实际工程的图纸输入工程名称,第四步：选择规则和定额库，,第五步：输入室外地坪相对,0.000,标高,第六步：编制信息页面的内容,第七步：完成，完成新建工程的操作。,2,.,二、新建楼层,第一步：对楼层进行定义。,第二步：进行楼层的添加。,第三步：将顶层的名称修改为屋,面层。,第四步：在,2,层的“首层标记”,处打勾，将其变为首层。,第五步：输入首层的底标高。,第六步：修改每层的层高数值,知识拓展：,a,：相同层数的用途：当建筑,物出现标准层的时候，我们可以建立,一层，然后在该行输入相同层数来进,行标准层的定义。,3,.,三、计算设置和计算规则,算量软件中影响计算结果的主要有两个方面的内容，一个是构件自身的计算方式，比如我们通常所说的按照实体积计算还是按照规则计算；另一个是构件相互之间的扣减关系。,在计算设置中可以修改构件自身的计算方式。在计算规则中列出了各种构件的扣减方法，可以进行修改,。,4,.,四、建立轴网,第一步：点击模块导航栏中的绘图输入,第二步：点击模块导航栏中的“轴网”。,第三步：点击“定义”按钮,选择“新建正交轴网”。,第四步：点击下开间，先进行开间尺寸的定义。,第五步：点击左进深,第六步：点击常用工具条中的“绘图”,5,.,五、柱（定义和绘图）,第一步：点击柱构件，选择“新建矩形,柱”,第二步：输入,KZ-1,的名称、类别、材质，,混凝土类型，标号和截面。,第三步：选择复制，建立一个相同属性,的,KZ-2,，利用这种方法，快速建立相同属性,的构件。,第四步：点击添加定额，根据实,际工程套取定额。,6,.,第五步：柱绘制,点画,Ctrl,键,+,左键。,楼层复制其他层柱,汇总计算,7,.,点击左侧做法汇总分析下的构件工程量统计表，查看右侧报,表中的定额汇总表统计结果。,知识拓展：,查改标注：当画入的柱子偏心尺寸定义错误时，可以利,用查改标注来进行修改，不用删除重画。包括异形柱也可以,。,8,.,六、梁（定义和绘制）,第一步：选择新建矩形梁。,第二步：在对梁的属性进行,定义。根据实际工程套取梁,定额子目。,第三步：建立其他梁。,第四步：直线画法,第五步：启动态输入,。,9,.,10,.,七、对量方法,第一步：以梁为例。点击汇总计算，,第二步：的查看图元工程量,第三步：选择常用功能栏上的查看图元计算式,第四步：点击模块导航栏中的报表预览，可以从这里,查看到柱和梁的总量。,11,.,八、板（定义和绘制）,第一步：点击现浇板，选择新建现浇板。,第二步：在属性编辑框中，根据板的厚度来定义板的名称,第三步：点击定义，根据实际工程套取相关定额。,第四步：点击点按钮，点击鼠标左键就可以直接布置上,100,厚的板。,12,.,九、楼梯（定义和绘制）,现浇混凝土楼梯是按照投影面积去算量的，可以不用细分踏步段和休息平台，只需要利用楼梯构件将楼梯所占范围画入软件中即可。,第一步：点新建参数化楼梯，按设计输入相关参数，套上相关的定额子目，选择相应的工程量代码，用点画画法或旋转点画法先画上去，方向不对，可用镜像、移动旋转等功能进行调整即可。,13,.,十、墙（定义和绘制）,第一步：定义墙构件、输入墙的属性。类别、材质、内,/,外墙标志,第二步：点击定义，根据实际工程套取定额。,第二步：点击绘图，直线画法。对齐墙、动态输入进行处理不在轴线上的墙。,14,.,十一、门窗及过梁（定义和绘制）,第一步：点击门，选择新建矩形门，输入门的名称、洞,口宽度、洞口高度等属性，点击定义，根据图纸套取相应定,额子目。,第二步：新建参数化门，在弹出的窗口中选择弧顶门窗,，按照图纸输入窗口右侧的表格,输入,h1,、,h,、,b,，点击确定,。完成弧顶门的截面定义，在属性编辑框中输入门的名称，完成弧顶门的定义。,15,.,第三步：输入离地高度。,第四步：点画，显示门距左右墙端的距离，,Tab,键输入,M-,1,距墙左侧端头的距离,16,.,第五步：点击过梁，选择新建矩形过梁，输入过梁的名称,、材质、砼类型、砼标号、截面高度、位置，根据计算规则,输入过梁的起点伸入墙内长度、终点伸入墙内长度。点击定,义，选择相应定额子目。,第六步：点击绘图，在构件列表中选择,GL-1,，点击点，按,照图纸直接点画到门窗上。,第七步：智能布置,17,.,第九步：门窗的立樘位置。,知识拓展：,a,、依附构件,实际工程中过梁都是和门窗洞口一起出现的，为了画图更,快捷，可以利用依附构件的功能将过梁和门窗依附在一起，,在图上画门窗的时候过梁自动跟着画上去，提高效率。,十二、内装修,第一步：点击楼地面，,新建楼地面，输入楼地面,的名称。,18,.,第二步：点击定义套取相关定额，用此方法将所有的楼,地面、墙面、墙裙、踢脚、天棚完成。,第三步：点击房间，新建房,间，输入房间的名称。,第四步：完成所有房间,的定义和依附。,第五步：点击绘图，选择,点画，左键在轴之间的区,域点击，即可完成房间的,绘制。,19,.,知识拓展：,a,、房间按材质自动定位及算量,b,、房间计算分两种量：分材质，不分材质,c,、独立柱的装修，,房间依附处理,20,.,十三、外装修,第一步：点击墙面，新建墙，输入墙面的名称，将内,/,外,墙面标志改为外墙面。,第二步：按照图纸中的装修表做法,对墙面套取定额。,第三步：点击绘图，选,择外墙面，选择点画，左键放,在外墙外边线上，点击左键即,可快速完成外墙面的绘制。,21,.,第二步：三维立体图。选择点画，当我们把左键放,在外墙外边线上时，点击左键完成外墙面绘制。,第三步：汇总计算，查看图元计算式，可以从详细,的计算公式里清晰的看到,墙与梁、门窗的扣减。,22,.,十四、室外部分构件处理,1.,屋面,第一步：点击屋面，新建屋面，根据屋面做法套取相应定额,项目。,第二步：点击绘图，点击智能布置、按现浇板布置。,2.,台阶,第一步：点击台阶，新建台阶，输入台阶的各项属性，套取,相应定额。,第二步：点击绘图，打开动态输入，,将台阶用画矩形的方法画入软件。,第三步：点击设置台阶踏步边,23,.,3.,散水,第一步：点击散水，新建散水，输入散水的属性。套取相应,定额。,第二步：点击智能布置，选择外墙外边线，输入散水宽度,4.,平整场地,第一步：点击平整场地，新建平整场地，输入平整场地的属,性，套取相应定额。,第二步：点击绘图，直接在建筑物围成的封闭区域内画点。,5.,建筑面积,第一步：点击建筑面积，点击新建建筑面积，输入建筑面,积的属性。套取相应定额。,第二步：点击绘图，直接在建筑物围成的封闭区域内画。,软件中每层的建筑面积计算方法是绘制的面积,+,阳台,+,楼梯,+,雨蓬,-,天井所占面积,。,24,.,十五、基础构件,1.,筏板基础,第一步：点击筏板基础，新建筏板基础，在属性编辑框中,输入筏板基础的名称，材质，混凝土类型，混凝土标号，输,入厚度，输入筏板基础底标高，根据实际工程套取定额。,第二步：点击绘图，直接用直线,的方式按墙轴线围成封闭区间，,形成筏板基础。,第三步：偏移,25,.,2.,独立基础,第一步：点击独立基础新建独立基础，新建矩形独基单元，,输入长度尺寸，宽度尺寸，高度尺寸，再新建矩形独基单元,，在属性编辑框中输入长度尺寸，宽度尺寸，高度尺寸。完,成独立基础的定义，根据实际工程套取定额。,第二步：点击绘图，画点绘制,26,.,3.,土方,第一步：点击自动生成土方构件，选择自动生成大开挖土方,，工作面,300,，放坡系数,0.33,，点击确定，切换到大开挖土,方，点击定义，套取相关定额子目，完成土方的处理。,知识拓展：,a.,筏基边坡,b.,条形基础,条形基础定义的方法和独立基础类似，画图的方法就是线性,构件的画法。,c,、设置边坡系数,设置边坡系数来针对各边放坡的实际情况进行调整。,27,.,十六、表格输入和报表预览,第一步：选择模块导航栏中的表格输入，切换到表格输,入界面，选择模块导航栏中的某类构件，点击构件列表中的,新建，修改名称，输入数量。点击查询定额库，在定额库中,找到相应的定额，完成定额套取，在工程量表达式中输入计,算公式。,第二步：点击汇总计算，在弹出的提示框中点击确定，汇,总完毕，点击确定。选择模块导航栏中的报表预览切换到报,表界面，查看整个工程的工程量。选择全部楼层，全部构件,，点击确定。,报表分为做法汇总分析表、构件汇总分析表、指标汇总分,析表三大类,28,.,第三步：打印工程的部分工程量完成报表的简单设计。,十七、编制说明、填写封面,编制说明是编制者向审核者交代编制方面有关情况，包,括编制依据，工程性质、内容范围，设计图纸号、所用预算,定额编制年份（即价格水平年份），有关部门的调价文件号,，套用单价或补充单位估价表方面的情况及其他需要说明的,问题。,封面填写应写明工程名称、工程编号、工程量（建筑面,积）、预算总造价及单方造价、编制单位名称及负责人和编,制日期，审查单位名称及负责人和审核日期等。,29,.,
