脚手架安全培训课件.ppt

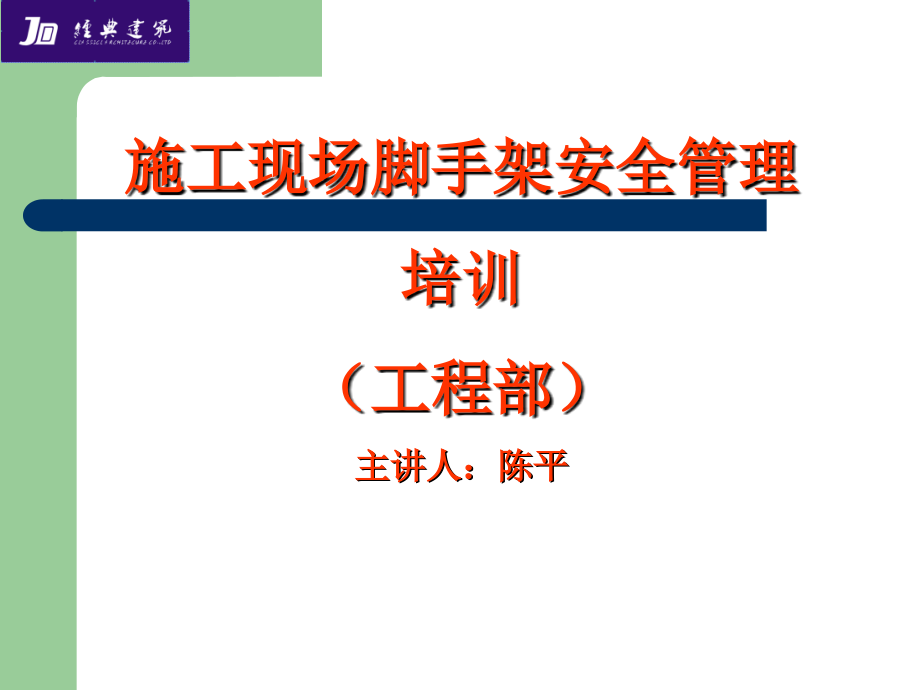

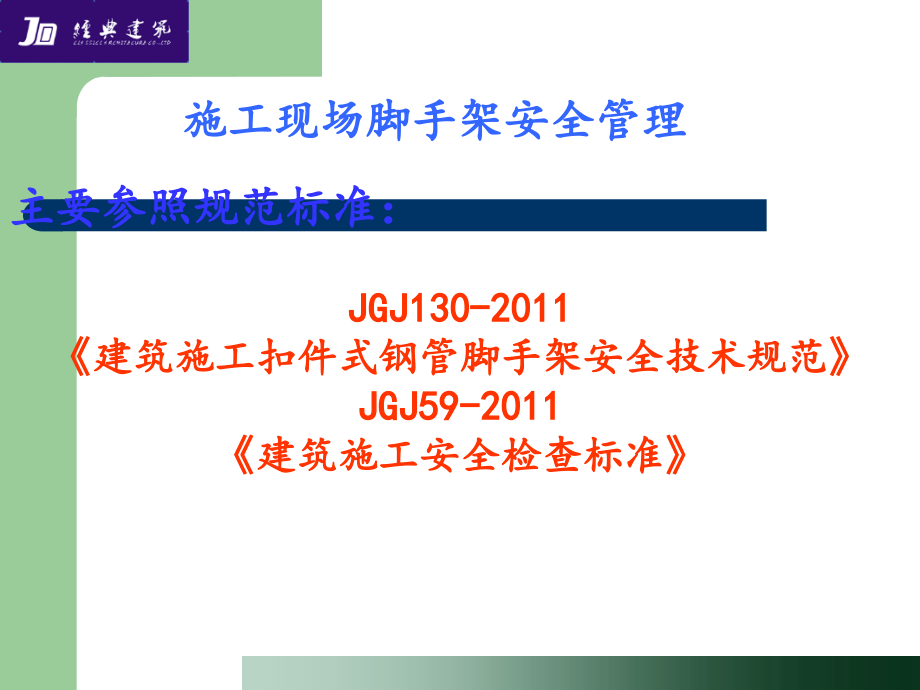

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,施工现场,脚手架安全管理,培训,（,工程部,）,主讲人：陈平,施工现场脚手架安全管理,主要参照规范标准：,JGJ130-2011,建筑施工扣件式钢管脚手架安全技术规范,JGJ59-2011,建筑施工安全检查标准,1.脚手架的常见类型,2.脚手架的设计计算内容,3.落地脚手架构造要求,4.悬挑脚手架构造要求,5.安全管理要求,目 录,1,、,脚手架的类型,1.落地式,2.悬挑式,常见类型,3.爬升式,2.脚手架设计计算内容：,1,、,纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算；,2、立杆的稳定性计算；,3、连墙件的强度、稳定性和连接强度的计算；,4、立杆地基承载力计算。,3.,落地脚手架构造要求,单排脚手架搭设高度不应超过,24m,；双排脚手架搭设高度,不宜超过,50m,高度超过,50m,的双排脚手架，应采用分段搭设等措施。,连墙 件设 置,立杆 横距,lb,步距,h,下列荷载时的立杆纵距,la(m),脚手架 允许搭 设高度,H,2+0.35(kN/m2),2+2+2,0.35(kN/m2),3+0.35(kN/m2),3+2+2,0.35(kN/m2),二步 三跨,1.05,1.5,2.0,1.5,1.5,1.5,50,1.80,1.8,1.5,1.5,1.5,32,1.30,1.5,1.8,1.5,1.5,1.5,50,1.80,1.8,1.2,1.5,1.2,30,1.55,1.5,1.8,1.5,1.5,1.5,38,1.80,1.8,1.2,1.5,1.2,22,三步 三跨,1.05,1.5,2.0,1.5,1.5,1.5,43,1.80,1.8,1.2,1.5,1.2,24,1.30,1.5,1.8,1.5,1.5,1.2,30,1.80,1.8,1.2,1.5,1.2,17,常用密目式安全立网全封闭式双排脚手架的设计尺寸,3.,1,立杆,(1),脚手架,基础必须平整坚实，有排水措施，满足架体支搭要求，确保不沉陷，不积水。其架体必须支搭在底座(托)或通长脚手板上。,(2),脚手架,必须设置纵、横向扫地杆,。,纵向扫地杆应采用直角扣件固定在距钢管底端,不大于,200mm,处的立杆上,。,横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上,。,(3),（强制条文）,当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处,延长两跨与立杆固定,，高低差不应大于1m。靠边坡上方的,立杆轴线到边坡,的距离,不应小于 500mm,。,1,横向扫地杆，,2,纵向扫地杆，,la,立杆跨度,(4),单、双排脚手架底层,步距均不应大于,2m,。,(5),（强制条文）,立杆接长除顶层顶步外，其余各层各步接头,必须采用对接扣件连接。,(6),脚手架立杆顶端栏杆宜高出,女儿墙上端,1m,，宜高出,檐口上端,1.5m,。,纵横扫地杆搭设位置不正确,纵向扫地杆应该,搭在上面,横向扫地杆应该,搭在下面,3.,2,纵向水平杆的构造应符合下列规定：,(1)纵向水平杆宜,设置在立杆内侧,，其长度,不宜小于3跨,；,(2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接。,(3),搭接长度,不应小于,1m,，应等间距设置,3,个旋转扣件,固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离,不应小于,100mm,。,3.,3,横向,水平杆的构造应符合下列规定:,(1,),(,强制条文）,主,节点处必须设置一根横向水平杆，用直角扣件扣接且严禁,拆除；,(2,)作业,层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应,大于纵距,的1/2,。,主节点,横向水,平杆,主节点处没有按要求搭设横向水平杆,纵向水,平杆,（,4,）,纵向水平杆的对接扣件应交错布置：,两根相邻纵向水平杆的接头不应设置在,同步或同跨内,；不同步或不同跨两个相邻接头在水平方向错开的距离,不应小于,500mm,；各接头中心至最近主节点的距离,不应大于纵距的,1/3,。,接头不在同步内（立面图）,接头不应该设置在跨中,应该设在跨度(步距)/3范围内,竹串片脚手板,木脚手板,竹笆脚手板,3.4,脚手板类型及要求：,（,1,）,当使用冲压钢脚手板、木脚手板、竹串片脚手板时，,纵向水平杆应作为横向水平杆的支座,，用直角扣件固定在立杆上（图,1,）；当使用竹笆脚手板时，,纵向水平杆应采用直角扣件固定在横向水平杆上,，并应等间距设置，间距,不应大于,400mm,（图,2,）。,图,1:1,横向水平杆、,2,立杆、,3,纵向水平杆、,4,木脚手板（竹串片脚手板）,图,2,：,1,立杆；,2,纵向水平杆；,3,横向水平杆；,4,竹笆脚手板；,5,其它脚手板,3,.,5,脚,手板的设置应符合下列规定：,（,1,）,作业,层脚手板应铺满、铺稳，离开墙,面120150,mm；,（,2,）,冲压,钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度,小于2,m时，可采用两根横向水平杆支承。,（,3,）,作业层端部脚手板探头长度,应取150mm,。,其板的两端均应固定于支承杆件上,。,（,4,）,竹,笆脚手板应按其,主竹筋垂直于纵向水平杆,方向铺设，且采用对接平铺，四个角应用,直径1,.,2,mm的镀锌钢丝固定,在纵向水平杆上。,（,5,）,脚,手板的铺设可采用对接平铺，亦可采用搭接铺设(如下图)。,3.6连墙件的布置应符合下列规定：,（,1,）,宜,靠近主节点设置，偏离主节点的距离,不应,大于300,mm,；,（,2,）,应从,底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；,（,3,）,对高度,24,m以上,的双排脚手架,，,应,采用,刚性连墙件与,建筑物连接,。,（,4,）,连,墙件必须采用可承受拉力和压力的构造,。,（,5,）,（强制条文）,开口型脚手架的,两端必须设置连墙件,，连墙件的垂直间距不应大于,建筑物的层高,，并且,不应大于,4m,。,（,6,）,连,墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端,应下斜连接,，不应采用上斜,连接,。,1,、,连墙件只连了内立杆,连接强度不够,。,（,7,）连墙件的错误做法：,2,、开口型脚手两端未设置连墙件,3,、连墙件为柔性连接,(24m,以上高度必须为刚性连接,),4,、,连墙件,随意，承受拉力强度不够,3.7.剪刀撑与横向斜撑,（,1,）,双,排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。,（,2,）,每道剪刀撑跨越立杆的根数宜按规定确定。每道剪刀撑宽度,不应,小于4,跨,，且,不应,小于6,m,，斜杆与地面的倾角宜,在,4560度,。,间,。,（,3,）,剪刀撑,搭,接长度,不应,小于1,m,，应等间距,设置3,个旋转扣件固定，端部扣件盖板边缘至搭,接,的,杆端距离,不应小于 100,mm,。,杆件伸出长度小于100mm,搭接旋转扣件缺失。,杆件搭接标准做法,（,4,）,（强制条文）,脚手架,高24m米以上时，沿脚手架长度和高度方向设连续式的剪刀撑；,（,5,）,（强制条文）,高度在24m以下的单、双排脚手架，,均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置,；中间各道剪刀撑之间的,净距不应大于15m,。,（,6,）,横向斜撑的设置应符合下列规定：,横向斜撑应在同一节间，由底至顶层呈之字型连续布置；,（强制条文）,一,字型、开口型双排脚手架,的两端均必须设置横向斜撑；,高度,在24,m以下的封闭型双排脚手架可不设横向斜撑，高度,在24,m以上的封闭型脚手架，,除拐角应设置横向斜撑外，中间应每,隔6,跨设置一道。,3.7.,斜道,（,1,）斜道应附着外脚手架或建筑物设置。,（,2,）高度不大于,6m,的脚手架，宜采用一字型斜道；高度大于,6m,的脚手架，宜采用之字型斜道。,（,3,）运料斜道宽度不应小于,1.5m,，坡度不应大于,1:6,；人行斜道宽度不应小于,1m,，坡度不应大于,1:3,。,（,4,）拐弯处应,设置平台,，其宽度不应小于斜道宽度；,（,5,）斜道两侧及平台外围均应设置,栏杆及挡脚板,。栏杆高度应为,1.2m,，挡脚板高度不应小于,180mm,。,4,、,型钢,悬,挑,脚手架,构造要求,(1)一次悬挑脚手架高度不宜,超过20,m,。,(2)型钢钢梁界面高度,不应小于160mm,(不能小于16#工字钢）,(3)型钢梁U锚固环的直径,不应小于16mm,。,(4),每个,型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳与建筑结构拉结的吊环应使用,HPB235,级,钢筋，其直径不宜,小于,20mm,，,吊环预埋,锚固长度应不小于,300mm,。,(5),固定段长度不应小于悬挑段长度的,1.25,倍,。,La,1.25La,1,木楔侧向楔紧；,2,两根,1.5m,长，直径,18mm,的,HRB335,钢筋。,(6),用于锚固的,U,型钢筋拉环或螺栓应采用冷弯成型。,U,型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧,(7),锚固位置设置在楼板上时，楼板的厚度不宜小于,120mm,。如果楼板的厚度小于,120mm,应采取加固措施。,（,8,）常见的悬挑脚手架错误做法：,1,、悬挑工字钢未可靠锚固,2,、悬挑工字钢悬挑臂与固定端倍距不足,3,、工字钢锚环不足,4,、钢丝绳拉结预埋环埋深不足，两根钢丝绳同时拉结一个预埋环,5,、钢丝绳吊环制作、安装达不到规范要求,5,、安全管理要求,（,1,）,（强制条文）,扣件式钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。架子工应持证上岗。,（,3,）,（强制条文）,钢管上严禁打孔。,（,4,）,（强制条文）,作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上；严禁悬挂起重设备，严禁拆除或移动架体上安全防护设施。,（,5,）,（强制条文）,在脚手架使用期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆和连墙件。,（,6,）临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。,（,7,）在脚手架上进行电、气焊作业时，应有防火措施和专人看守。,（,8,）搭拆脚手架时，地面应设围栏和警戒标志，并应派专人看守，严禁非操作人员入内。,（,2,）搭拆脚手架人员必须戴安全帽、系安全带、穿防滑鞋。,5.1,、脚手架搭设：,（,1,）,一次搭设高度不应超过相邻连墙件以上两步,；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定等措施与建筑结构拉结。,（,2,）每搭完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度。,（,3,）剪刀撑、连墙件的安装应随脚手架搭设同步进行，不得滞后安装。,（,4,）螺栓拧紧扭力矩不应小于,40N,m,，且不应大于,65N,m,。,5.1,、脚手架拆除：,（,1,）脚手架拆除应按专项方案施工，拆除前应做好的准备工作：,a,、应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；,b,、应根据检查结果补充完善脚手架专项方案中的拆除顺序和措施，经审批后方可实施；,c,、拆除前应对施工人员进行交底；,d,、应清除脚手架上杂物及地面障碍物。,（,2,）,（强制条文）,脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，,严禁先将连墙件整层或数层拆除后再拆脚手架,；分段拆除高差大于两步时，应增设连墙件加固。,（,3,）,（强制条文）,卸料时各构配件严禁抛掷至地面。,（,1,）基础完工后及脚手架搭设前；,（,2,）作业层上施加荷载前；,（,3,）每搭设完,6m,8m,高度后；,（,4,）达到设计高度后；,（,5,）遇有六级强风及以上风或大雨后，冻结地区解冻后；,（,6,）停用超过一个月。,（,7,）验收记录如实填写。,5.3,脚手架验收要求：,案例,1,：,福建,闽清发生脚手架坍塌事故 致,2,死,1,伤,2014,年,11,月,1,日，闽清县城市沿街美化项目改造搭建的脚手架，瞬间发生大面积坍塌，造成,2,人死亡，,1,人重伤,案例,2,：,广西南宁在建厂房脚手架坍塌致3死3重伤,2015年,3月26日上午,，广西南宁市一在建工业标准厂房,脚手架发生坍塌事故,，,造成3人死亡，3人重伤，7人轻伤。,案例,3,：,四川资阳一在建办公楼脚手架垮塌 致,3,死,1,伤,2016,年,1,月,19,日下午，资阳市雁江区松涛镇南骏企业,新建办公楼工地钢管扣件式脚手架在拆除过程中发生倒塌，造成,3,人死亡、,1,人受伤。,谢谢！,工程部,四川经典建筑有限公司,
