表面结构要求.ppt

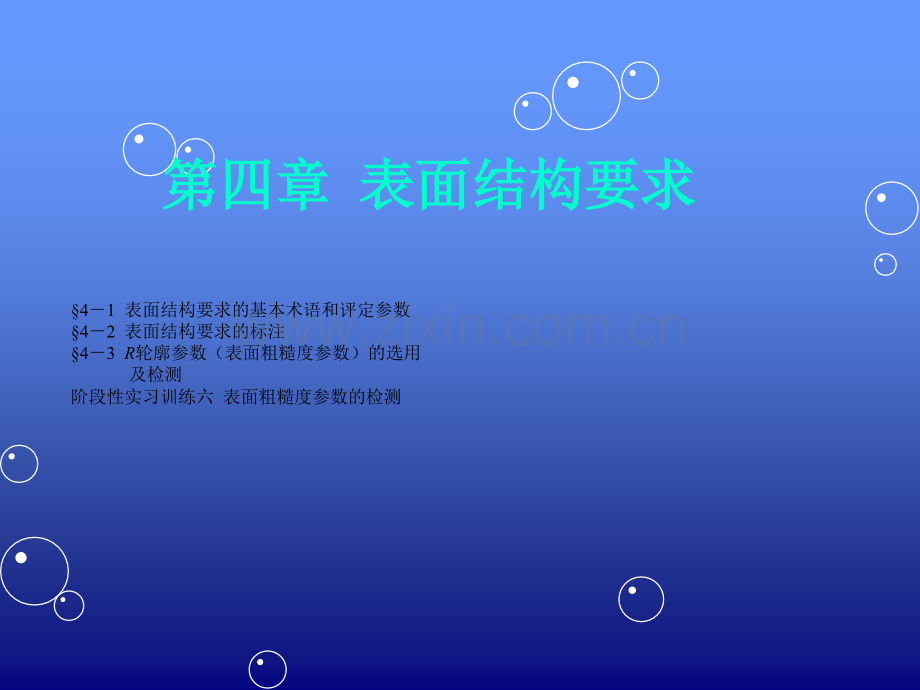

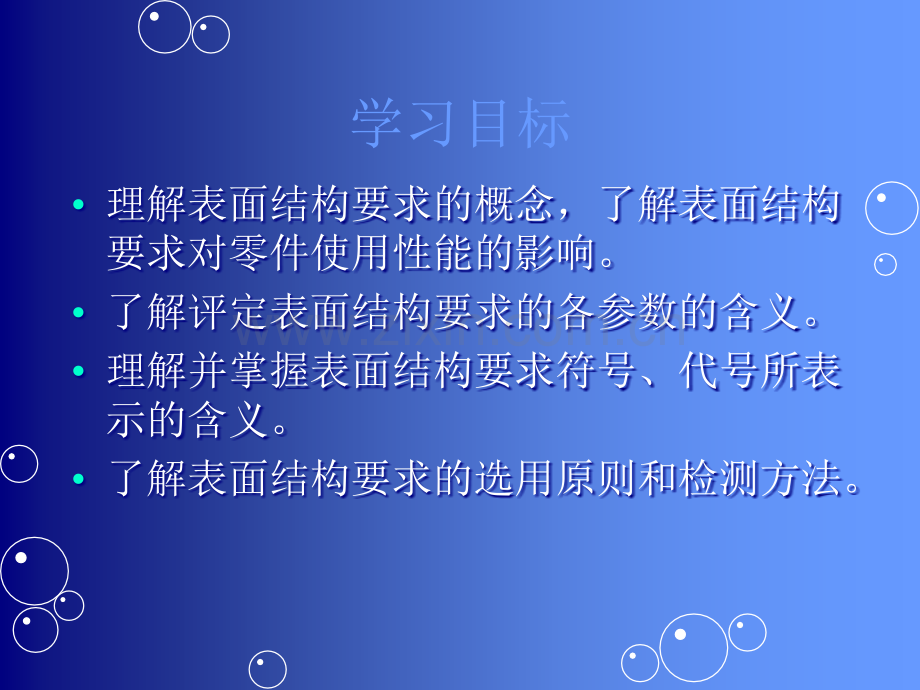

第四章第四章 表面结构要求表面结构要求41 表面结构要求的基本术语和评定参数42 表面结构要求的标注 43 R轮廓参数（表面粗糙度参数）的选用 及检测 阶段性实习训练六 表面粗糙度参数的检测学习目标理解表面结构要求的概念，了解表面结构要求对零件使用性能的影响。了解评定表面结构要求的各参数的含义。理解并掌握表面结构要求符号、代号所表示的含义。了解表面结构要求的选用原则和检测方法。41 表面结构要求的基本术语和评定参数一、表面结构要求的概念二、表面结构要求的评定参数一、表面结构要求的概念 包括零件表面的表面结构参数、加工工艺、表面纹理及方向、加 工余量、传输带、取样长度等。零件经过机械加工后的表面会留有许多高低不平的凸峰和凹谷。表面质量与加工方法、刀刃形状和切削用量等各种因素都有密切关系。它对于零件摩擦、磨损、配合性质、疲劳强度、接触刚度等都有显著影响。表面粗糙度表面粗糙度表面粗糙度表面质量对零件使用性能的影响l 对摩擦、磨损的影响l 对配合性质的影响l 对疲劳强度的影响l 对接触刚度的影响二、表面结构要求的评定参数包括有轮廓（表面粗糙度参数）、轮廓（波纹度参数）、轮廓（原始轮廓参数）。轮廓参数（表面粗糙度参数）包括Ra 和Rz。Y1、Y2、Yn分别为轮廓上各点至轮廓中线的距离。算术平均偏差Ra 指在取样长度内轮廓上各点至轮廓中线距离的算术平 均值。2轮廓最大高度Rz 是指在取样长度内，最大轮廓峰高与最大轮廓谷深之和的高度。42 表面结构要求的标注一、表面结构的符号及代号的含义二、表面结构的符号及代号在图样上的标注一、表面结构的符号及代号的含义1表面结构符号 2表面结构代号1表面结构符号2表面结构代号表面结构代号的含义表面结构代号的含义二、表面结构的符号及代号在图样上的标注 表面结构代（符）号可标注在轮廓线、尺寸界线或其延长线上，其符号应从材料外指向并接触表面，其参数的注写和读取方向与尺寸数字的注写和读取方方向一致。必要时，表面结构代（符）号可用带箭头或黑点的指引线引出标注。在不致引起误解时，表面结构要求还可以标注在给定的尺寸线上。表面结构要求还可标注在形位公差框格上方。表面结构代（符）号在图样上的标注在圆括号内给出无任何其他标注的基本符号 在圆括号内给出不同的表面结构要求 大部分表面有相同表面结构要求的简化标注 在图样空间有限时的简化标注 43 R轮廓参数（表面粗糙度参数）的选用及检测 一、R轮廓参数（表面粗糙度参数）值的选用二、R轮廓参数（表面粗糙度参数）的检测一、R轮廓参数（表面粗糙度参数）值的选用 R轮廓参数（表面粗糙度参数）值的选择应遵循在满足表面功能要求的前提下，尽量选用较大的粗糙度参数值的基本原则，以便简化加工工艺，降低加工成本。R R轮轮廓参数（表面粗糙度参数）廓参数（表面粗糙度参数）廓参数（表面粗糙度参数）廓参数（表面粗糙度参数）值值的的的的选择选择一般采用一般采用一般采用一般采用类类比法比法比法比法具体具体具体具体选择时应选择时应考考考考虑虑下列因素：下列因素：下列因素：下列因素：1 1在同一零件上，工作表面一般比非工作表面的粗糙度参数在同一零件上，工作表面一般比非工作表面的粗糙度参数值值要小。要小。2 2摩擦表面比非摩擦表面的粗糙度参数摩擦表面比非摩擦表面的粗糙度参数值值要小；要小；滚动滚动摩擦表面比滑摩擦表面比滑动动摩擦表摩擦表面的粗糙度参数面的粗糙度参数值值要小；运要小；运动动速度高、速度高、压压力大的摩擦表面比运力大的摩擦表面比运动动速度低、速度低、压压力小的摩擦表面的粗糙度参数力小的摩擦表面的粗糙度参数值值要小。要小。3 3承受循承受循环载环载荷的表面及易引起荷的表面及易引起应应力集中的力集中的结结构（构（圆圆角、沟槽等），其粗糙角、沟槽等），其粗糙度参数度参数值值要小。要小。4 4配合精度要求高的配合精度要求高的结结合表面、配合合表面、配合间间隙小的配合表面及要求隙小的配合表面及要求连连接可靠且承接可靠且承受重受重载载的的过过盈配合表面，均盈配合表面，均应应取取较较小的粗糙度参数小的粗糙度参数值值。5 5配合性配合性质质相同相同时时，在一般情况下，零件尺寸越小，在一般情况下，零件尺寸越小，则则粗糙度参数粗糙度参数值应值应越小；越小；在同一精度等在同一精度等级时级时，小尺寸比大尺寸、，小尺寸比大尺寸、轴轴比孔的粗糙度参数比孔的粗糙度参数值值要小；通常要小；通常在尺寸公差、表面形状公差小在尺寸公差、表面形状公差小时时，粗糙度参数，粗糙度参数值值要小。要小。6 6防腐性、密封性要求越高，粗糙度参数防腐性、密封性要求越高，粗糙度参数值应值应越小。越小。二、R轮廓参数（表面粗糙度参数）的检测2仪器检测法1比较法 将被测表面与标准粗糙度样块进行比较，用目测和手摸的感触来判断粗糙度的一种检测方法。传统的仪器检测方法有：光切法、干涉法和感触法（又称针描法）。粗糙度参数检测仪器粗糙度参数检测仪器想一想 在车间进行实习生产时，你是怎样来检测工件表面粗糙度参数的？阶段性实习训练六 表面粗糙度参数的检测一、实训目的一、实训目的 掌握粗糙度参数的检测方法。二、被测工件二、被测工件被测工件三、量具三、量具 机械加工粗糙度参数样块四、量具的维护与保养四、量具的维护与保养 用完后用棉丝将样块擦净放入盒内保存，要注意防 潮，如果长时间不用应涂防锈油，防止样块腐蚀。五、方法与步骤五、方法与步骤六、完成测量（填写数据）六、完成测量（填写数据）测量方法与步骤 视觉法：将被检表面与标准粗糙度样块的工作面进行比较 触觉法：用手指或指甲抚摸被检验表面和标准粗糙度样块的工作面，凭感觉判断
